Tính lực hút tại cốc hút chân không đường kính 12mm với áp suất -0,08MPa đến -0,1MPa

Trong thiết kế và sử dụng bàn hút chân không đa điểm cho máy CNC, việc tính toán lực hút tại từng cốc hút là yếu tố quan trọng để đánh giá khả năng giữ phôi, lựa chọn bơm chân không phù hợp và đảm bảo quá trình gia công ổn định.

Lực hút của một cốc hút chân không phụ thuộc vào hai yếu tố chính:

• Diện tích bề mặt hút của cốc
• Độ chênh lệch áp suất giữa môi trường và bên trong hệ thống chân không

Công thức tính:

$$\boxed{F = \Delta P \times A}$$

Trong đó:

• F: Lực hút (N)
• ΔP: Độ chênh áp chân không (Pa)
• A: Diện tích vùng hút (m²)

1. Thông số tính toán

Giả sử sử dụng:

• Đường kính cốc hút: D = 12 mm
• Bán kính cốc hút:

$$r=\frac{12}{2}=6mm=0,006m$$

Diện tích bề mặt hút:

$$A=\pi r^2$$ $$A=3,1416 \times 0,006^2$$ $$A=0,0001131m^2$$

Như vậy diện tích hút của một cốc đường kính 12mm là:

$$\boxed{A=1,131 \times 10^{-4}m^2}$$

2. Tính lực hút khi áp suất chân không -0,08MPa

Ta có:

$$-0,08MPa=-80.000Pa$$

Lực hút:

$$F=80.000 \times 0,0001131$$ $$F=9,05N$$

Quy đổi sang kgf:

$$kgf=\frac{9,05}{9,81}$$≈0,92kgf​

Kết luận:

Với cốc hút đường kính 12mm, áp suất chân không -0,08MPa tạo ra lực hút lý thuyết:

$$\boxed{9,05N \approx 0,92kgf}$$

3. Tính lực hút khi áp suất chân không -0,1MPa

Ta có:

$$-0,1MPa=-100.000Pa$$

Lực hút:

$$F=100.000 \times 0,0001131$$ $$F=11,31N$$

Quy đổi:

$$kgf=\frac{11,31}{9,81}$$≈1,15kgf​

Kết luận:

Với áp suất -0,1MPa:

$$\boxed{11,31N \approx 1,15kgf}$$

4. Bảng lực hút cốc đường kính 12mm

5. Tính lực hút của toàn bộ bàn hút đa điểm

Ví dụ bàn hút sử dụng:

• 200 cốc hút D12mm
• Áp suất chân không: -0,08MPa

Lực hút tổng:

$$F_{total}=200 \times 9,05$$ $$F_{total}=1810N$$

Quy đổi:

$$1810 \div 9,81=184,5kgf$$

Như vậy:

200 cốc hút D12mm ở mức chân không -0,08MPa có lực giữ lý thuyết khoảng:

$$\boxed{184kgf}$$

6. Các yếu tố làm giảm lực hút thực tế

Trong thực tế khi sử dụng trên máy CNC, lực hút thường thấp hơn tính toán do:

1. Rò rỉ khí

• Bề mặt phôi không kín.
• Phôi cong vênh.
• Vật liệu xốp như MDF, gỗ chưa phủ.

2. Tổn thất tại van một chiều

• Gioăng van bị mòn.
• Van đóng không kín.
• Bụi bẩn trong đường khí.

3. Diện tích hút thực tế

Công thức chỉ đúng khi toàn bộ miệng cốc được phôi che kín.

Nếu chỉ có 70% diện tích được che kín:

$$F_{thực tế}=F \times 70\%$$

7. Khuyến nghị thiết kế bàn hút đa điểm CNC

Đối với cốc hút D12mm:

• Không nên thiết kế chỉ dựa vào lực hút lý thuyết.
• Nên chọn hệ số an toàn từ 2–3 lần.
• Cần tính thêm lực cắt ngang của dao CNC.
• Cần đảm bảo bơm có đủ lưu lượng hút (m³/h) để bù lượng rò rỉ.

Ví dụ:

• Lực hút lý thuyết: 184kgf
• Chọn hệ số an toàn 3 lần

Lực làm việc an toàn:

$$184 \div 3 \approx 61kgf$$

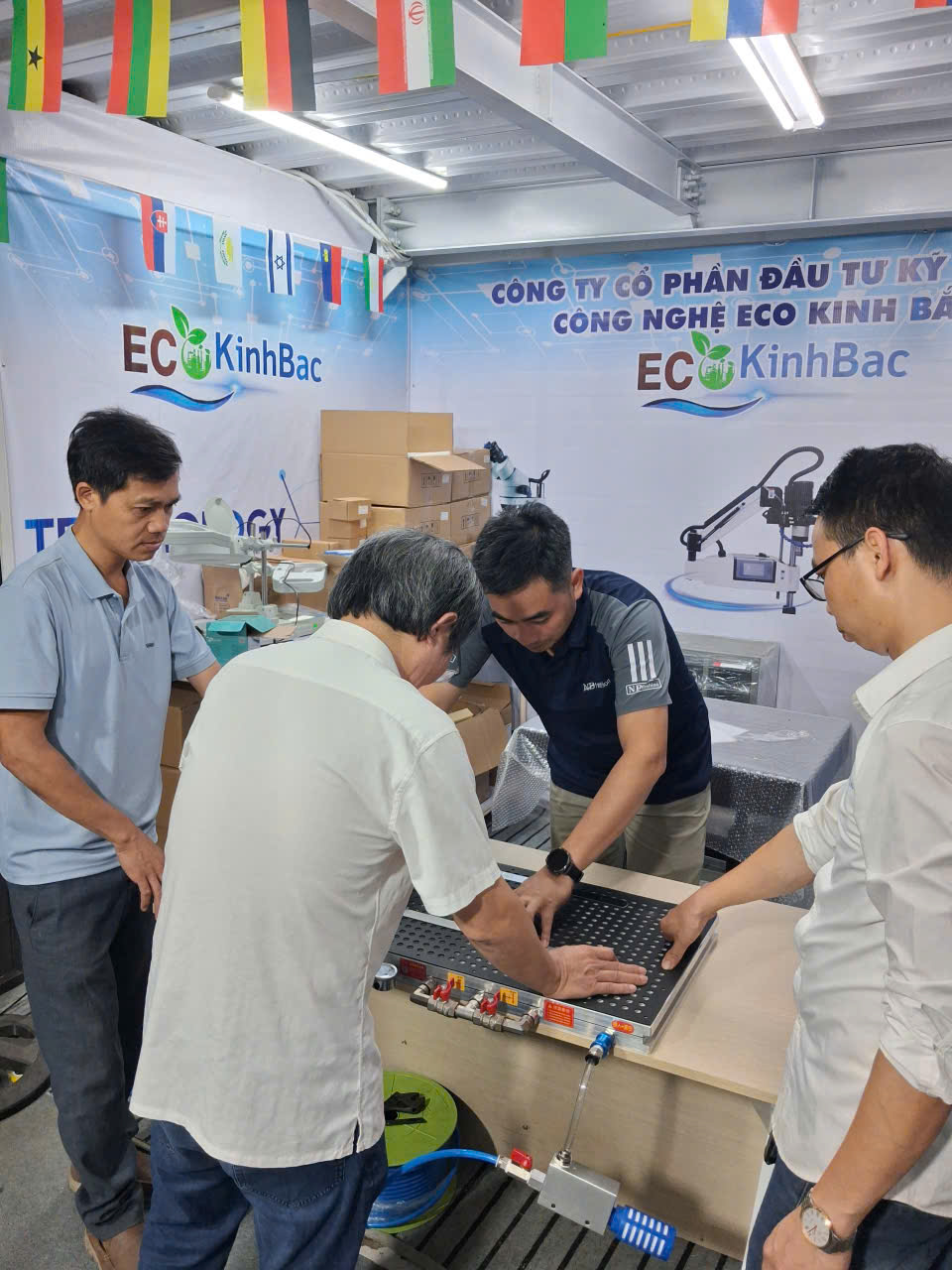

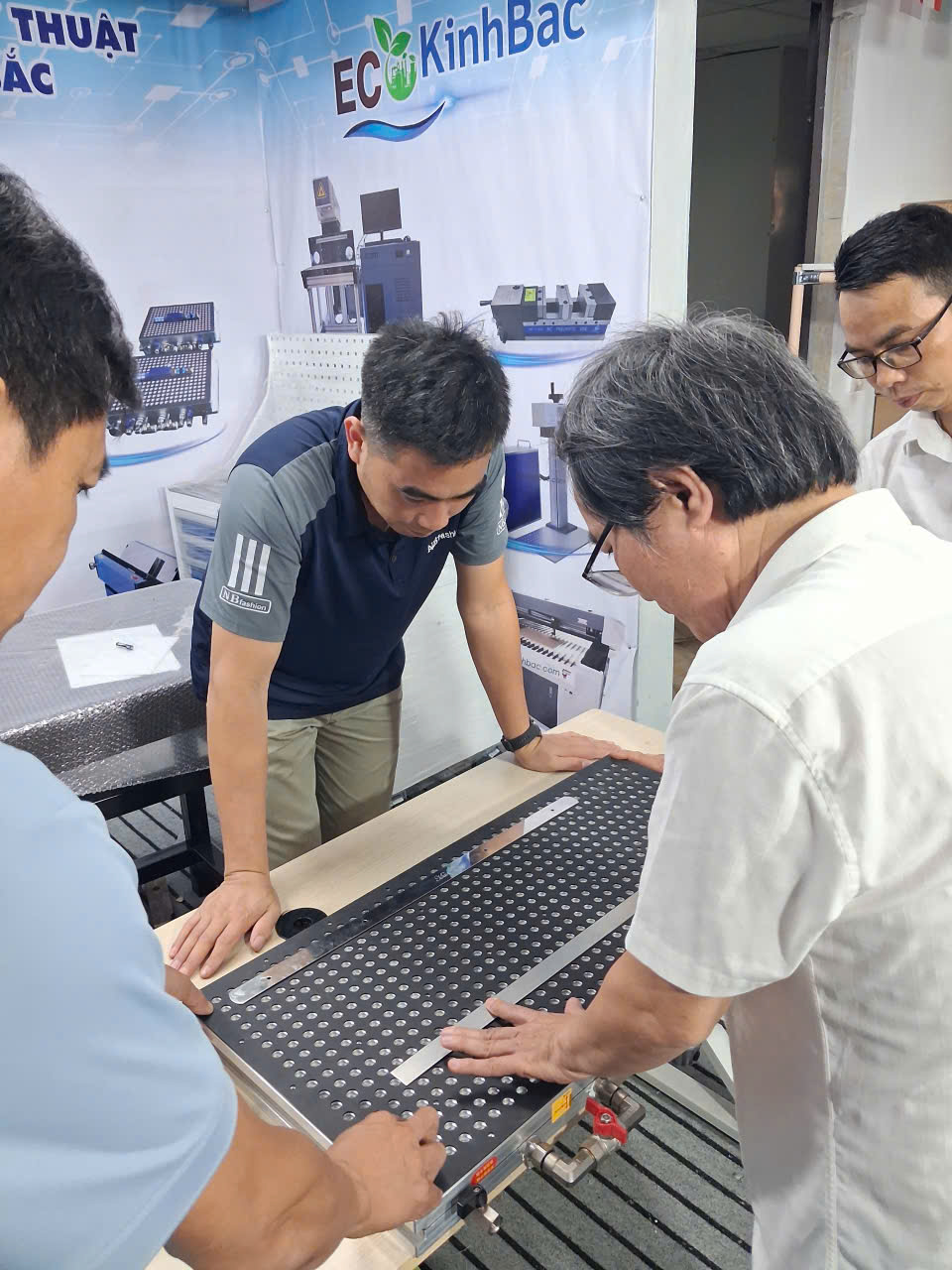

Bàn hút đa điểm CNC

Bàn hút chân không đa điểm 3050

Bàn hút chân không đa điểm 4050

Kết luận

Với cốc hút chân không đường kính 12mm, lực hút đạt:

• ≈ 0,92 kgf/cốc tại -0,08MPa
• ≈ 1,15 kgf/cốc tại -0,1MPa

Khi ứng dụng trong bàn hút đa điểm CNC, cần kết hợp số lượng cốc hút, độ kín phôi, lưu lượng bơm và hệ số an toàn để đảm bảo khả năng giữ phôi ổn định trong quá trình gia công tốc độ cao.
