Bàn hút chân không đa điểm là thiết bị gá giữ phôi bằng lực hút chân không, được ứng dụng rộng rãi trên máy CNC, máy khắc laser, máy kiểm tra và các dây chuyền tự động hóa. Khác với bàn hút truyền thống, bàn hút đa điểm sử dụng hàng trăm đến hàng nghìn điểm hút độc lập, giúp giữ chắc nhiều loại phôi có kích thước và hình dạng khác nhau.

Dưới đây là cấu tạo cơ bản của một bàn hút chân không đa điểm.

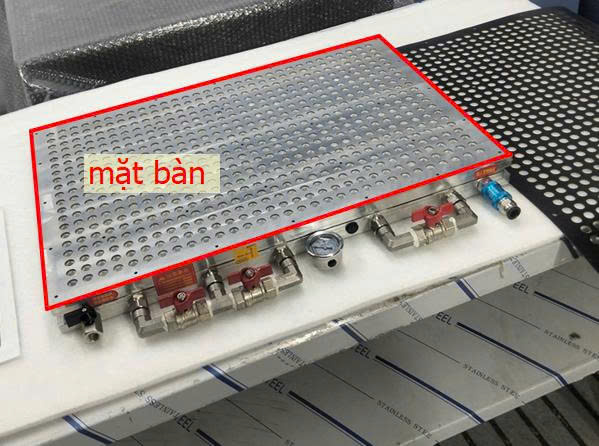

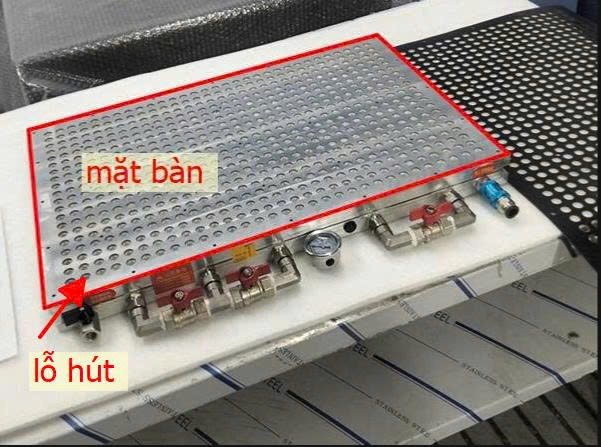

1. Mặt bàn hút (Vacuum Surface)

Đây là bộ phận tiếp xúc trực tiếp với phôi.

Đặc điểm:

• Gia công bằng hợp kim nhôm hoặc thép.
• Độ phẳng cao.
• Trên bề mặt có nhiều lỗ hút bố trí theo dạng ma trận.
• Có thể phủ lớp anodize chống mài mòn.

Chức năng

• Đỡ phôi.
• Phân bố lực hút đồng đều.
• Đảm bảo độ chính xác khi gia công.

2. Các lỗ hút chân không

Đây là đặc điểm quan trọng nhất của bàn hút đa điểm.

Đặc điểm

• Đường kính 12mm
• Khoảng cách tim lỗ 10mm
• Phân bố đều trên toàn bộ mặt bàn.

Chức năng

• Tạo hàng trăm điểm hút.
• Phù hợp với nhiều kích thước phôi.
• Giảm biến dạng đối với phôi mỏng.

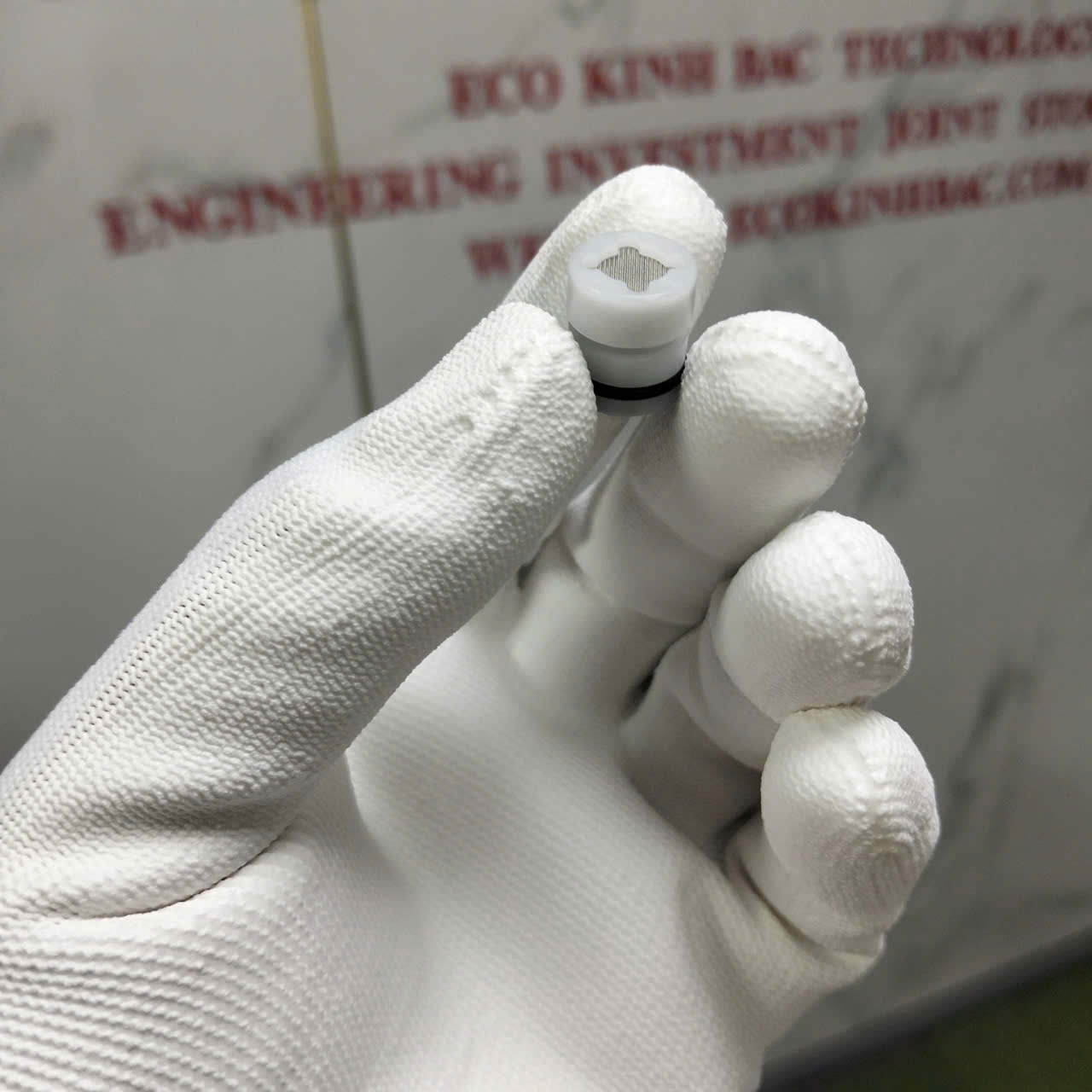

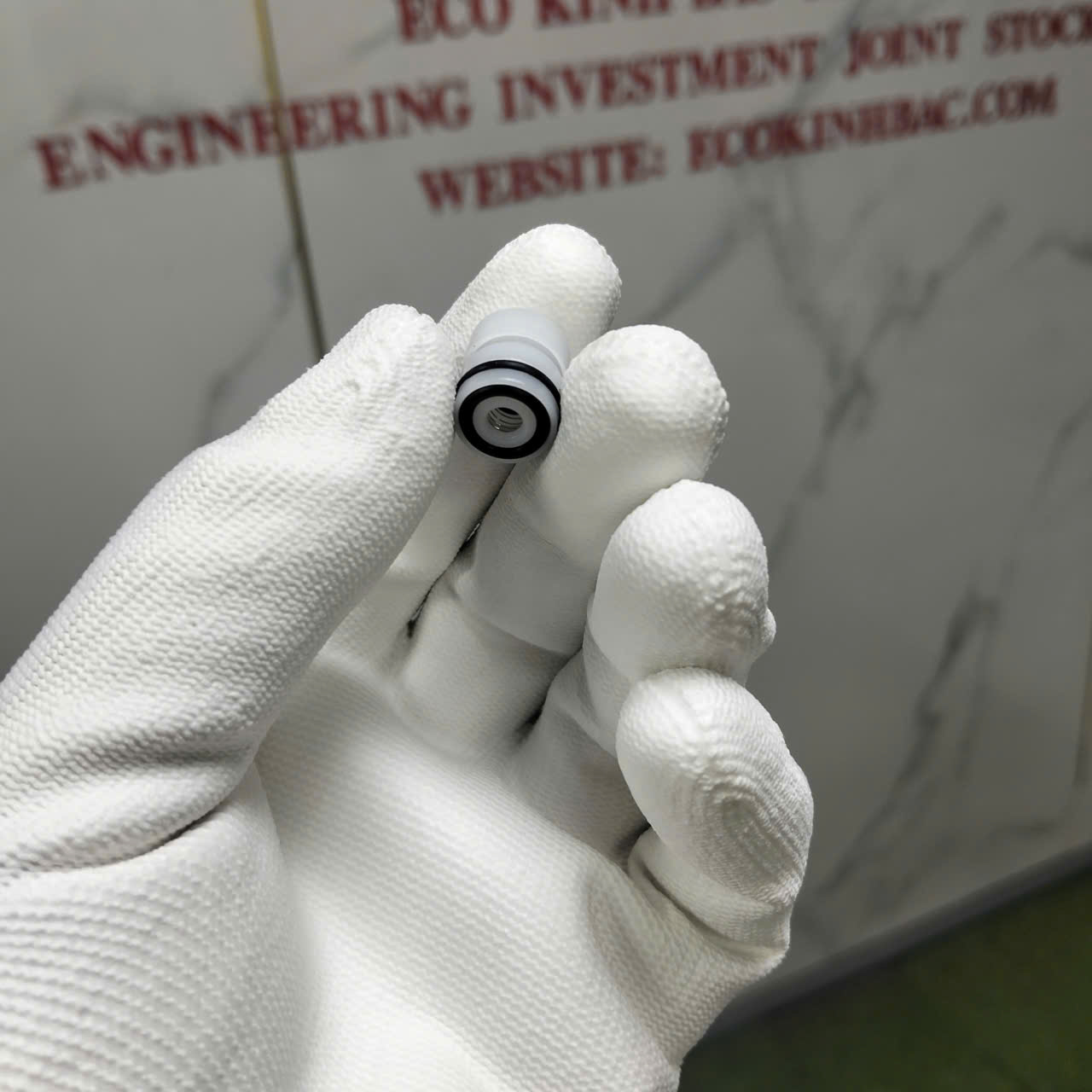

3. Van một chiều tại từng điểm hút

Đây là bộ phận giúp bàn hút đa điểm hoạt động hiệu quả hơn so với bàn hút thông thường.

Cấu tạo

• Bi van hoặc đĩa van.
• Lò xo.
• Gioăng kín.

Chức năng

• Chỉ mở khi có phôi che kín lỗ hút.
• Tự động đóng khi không có phôi.
• Hạn chế thất thoát chân không.
• Tăng hiệu suất sử dụng bơm.

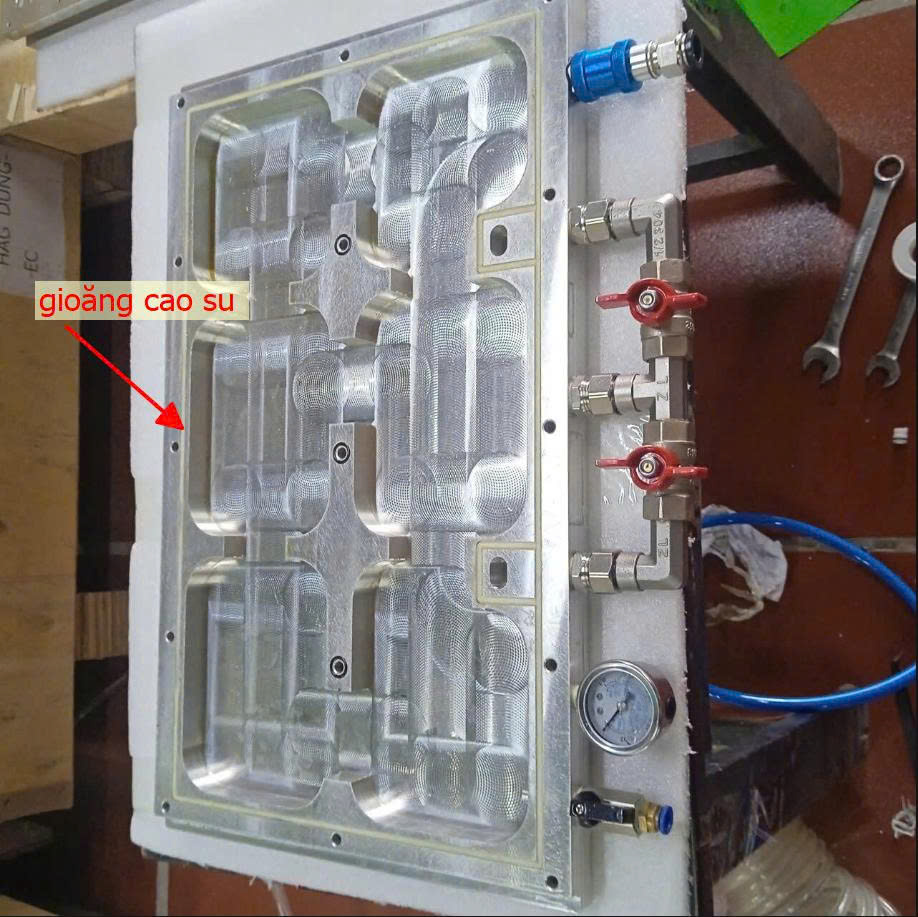

4. Gioăng silicone (Silicone Seal)

Gioăng silicone được lắp tại từng điểm hút hoặc theo từng vùng hút.

Đặc điểm

• Chất liệu silicone đàn hồi.
• Chịu dầu và chịu nhiệt.
• Chống lão hóa.

Chức năng

• Làm kín giữa  mặt bàn và thân .
• Tăng lực hút.
• Giảm rò rỉ khí.

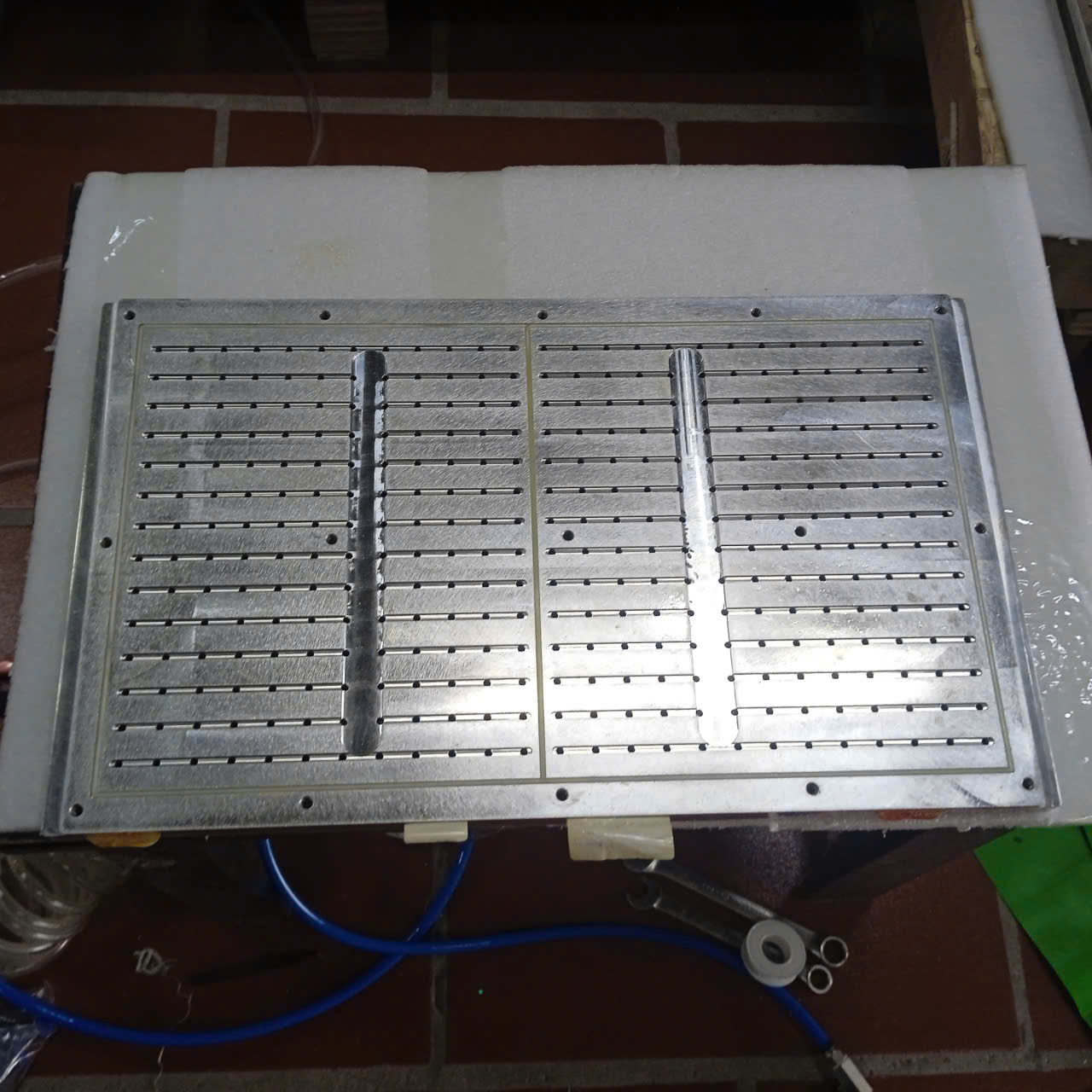

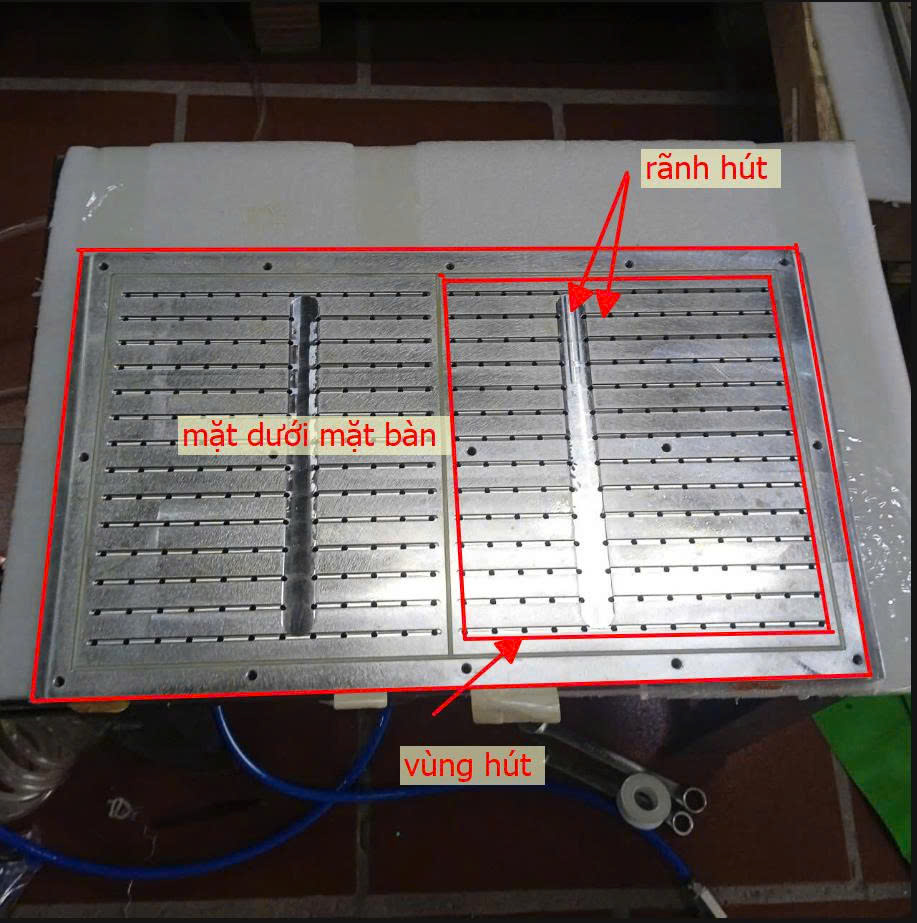

5. Hệ thống đường dẫn chân không

Bên trong thân bàn được gia công các đường dẫn khí.

Đặc điểm

• Thiết kế dạng mạng lưới.
• Tiết diện đủ lớn để giảm tổn thất áp suất.

Chức năng

• Thu chân không từ máy hút.
• Phân phối đồng đều đến từng điểm hút.

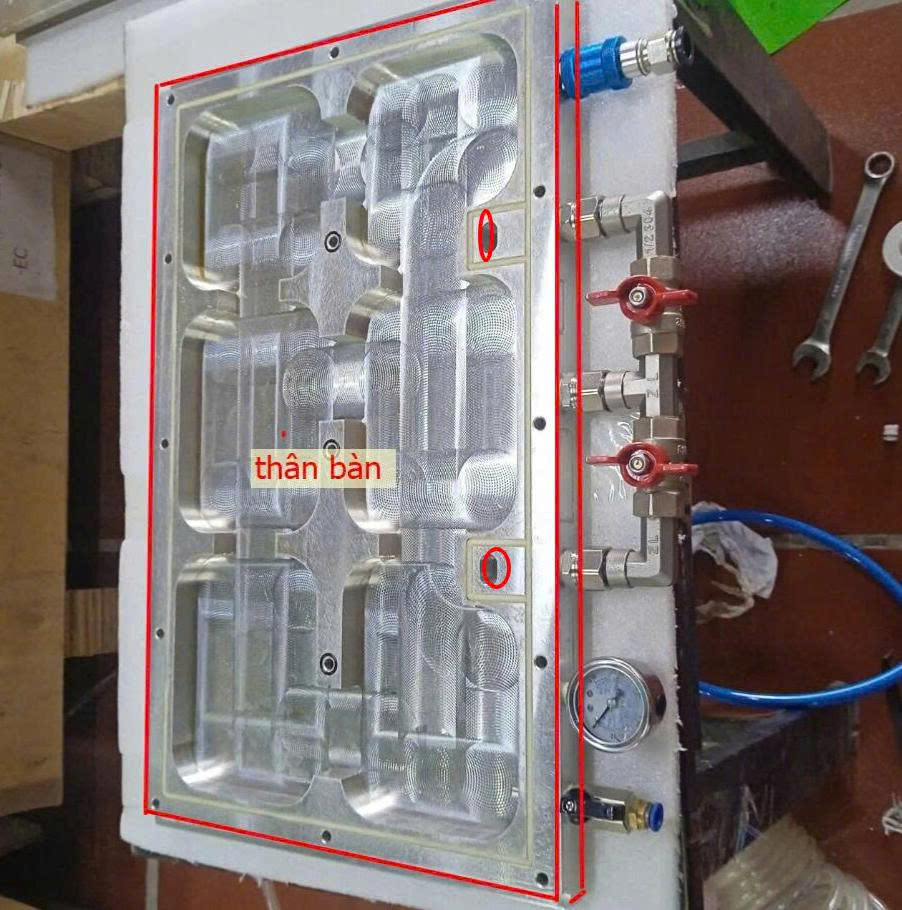

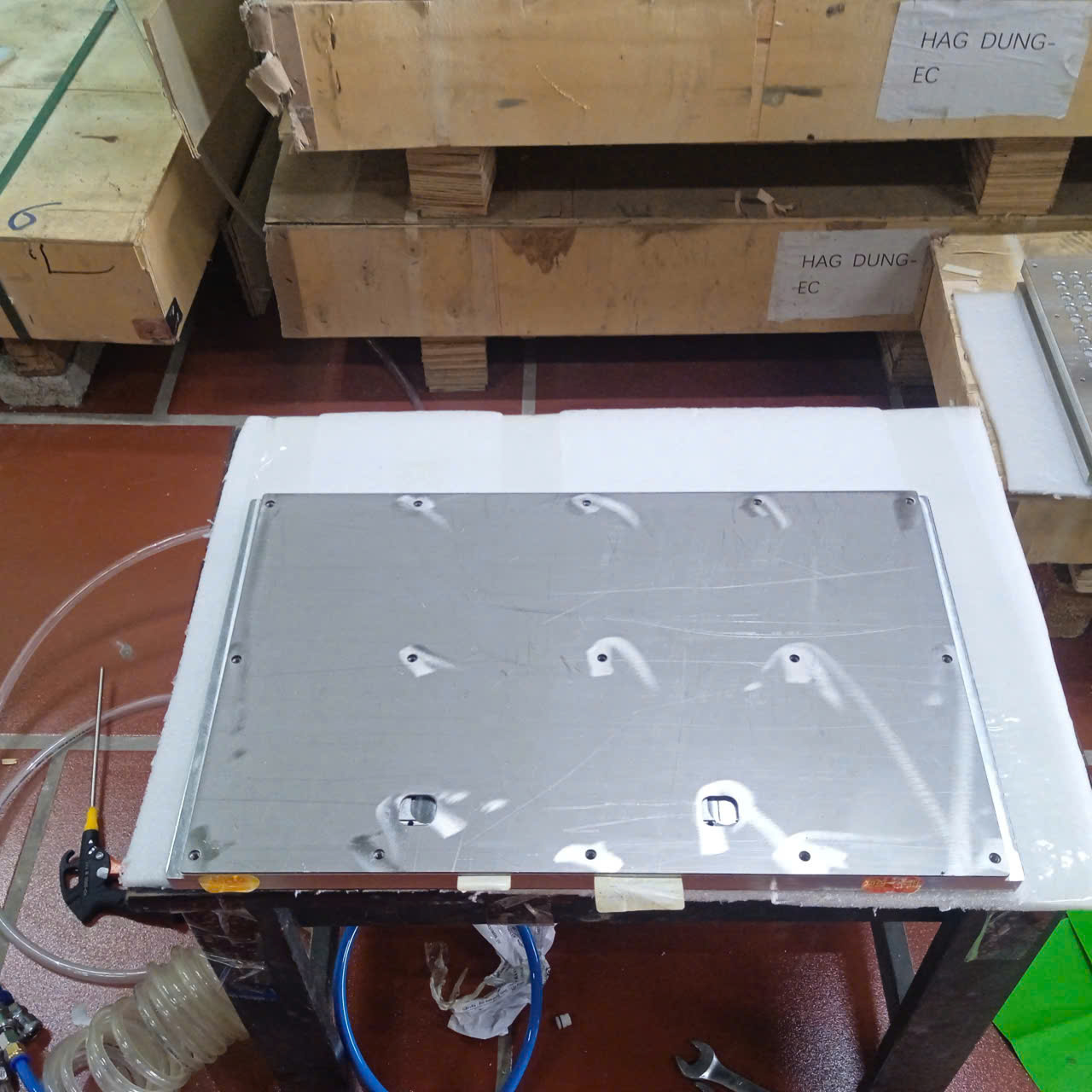

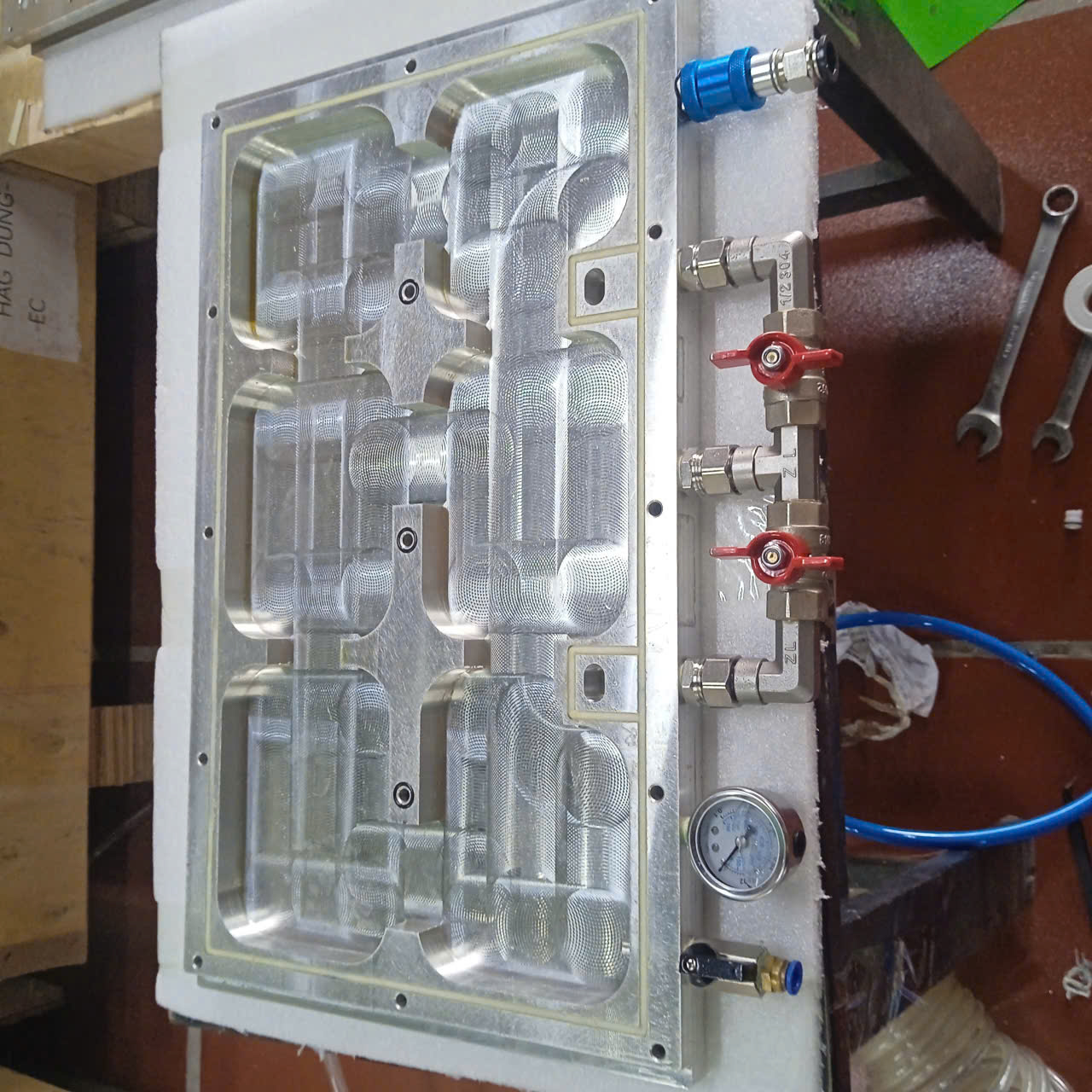

6. Thân bàn hút

Đây là phần chịu lực chính.

Vật liệu

• Hợp kim nhôm.
• Thép hàn.
• Thép gia công nguyên khối.

Chức năng

• Tăng độ cứng.
• Chống biến dạng.
• Chứa toàn bộ đường khí bên trong.

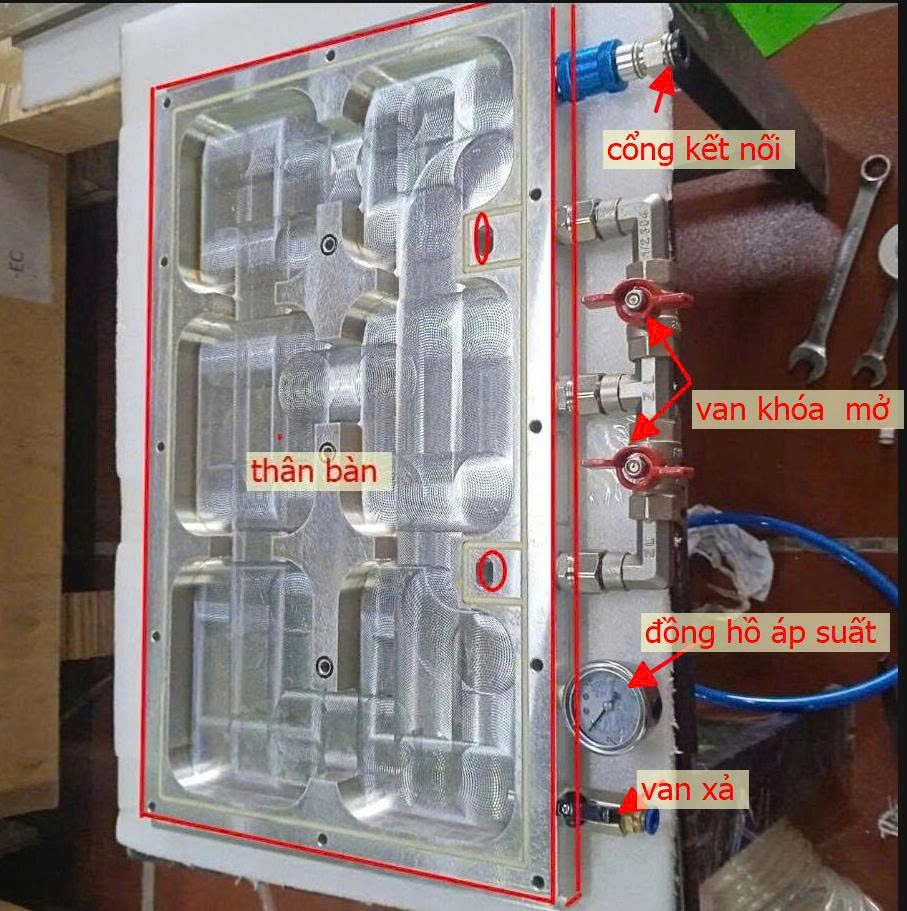

7. Cổng kết nối chân không

Là vị trí nối giữa bàn và máy hút chân không.

Bao gồm

• Đầu nối nhanh.
• Van khóa.
• Đồng hồ áp suất (tùy chọn).

Chức năng

• Kết nối nguồn chân không.
• Kiểm tra áp suất làm việc.

8. Bộ chia vùng hút (Vacuum Zone)

Đối với bàn kích thước lớn sẽ chia thành nhiều vùng hút độc lập.

Ví dụ:

• Zone A
• Zone B
• Zone C
• Zone D

Ưu điểm

• Chỉ mở vùng cần sử dụng.
• Tiết kiệm công suất bơm.
• Tăng lực hút cho từng khu vực.
