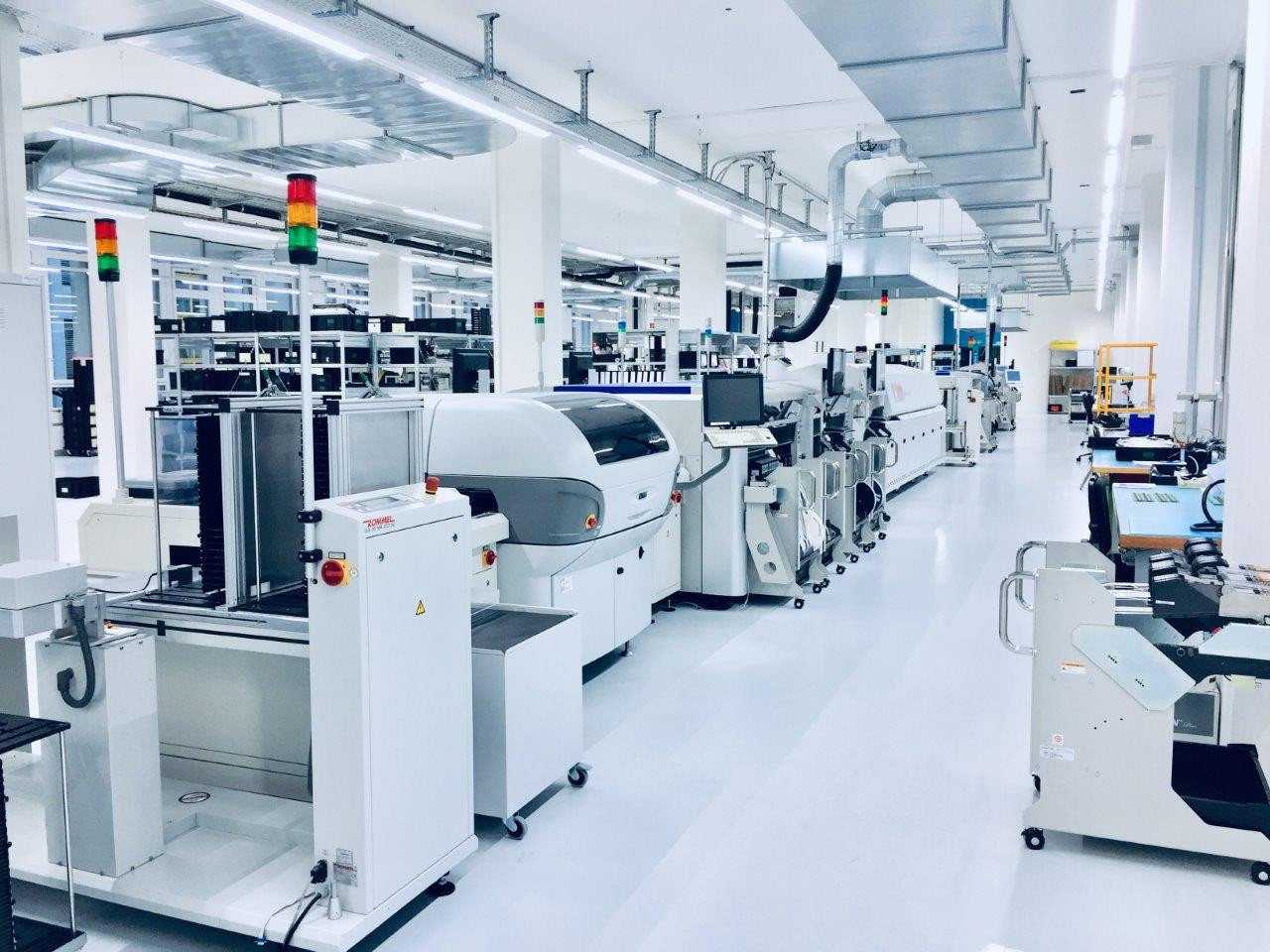

Dây chuyền SMT (Surface Mount Technology) là một hệ thống tự động hoá trong quá trình lắp ráp linh kiện bề mặt trên mạch in (PCB - Printed Circuit Board). Dây chuyền SMT gồm các máy và linh kiện để thực hiện các bước quan trọng trong quá trình lắp ráp SMT, bao gồm:
-
Máy đặt linh kiện (Pick and Place machine): Đây là máy sử dụng hệ thống cơ học và điều khiển để đặt linh kiện bề mặt lên PCB. Máy này sẽ lấy từng linh kiện từ cuộn hoặc hộp linh kiện và đặt chính xác lên vị trí xác định trên PCB.
-
Lò hàn (Reflow oven): Sau khi linh kiện được đặt lên PCB, PCB sẽ được chuyển qua lò hàn để hàn linh kiện vào bề mặt. Lò hàn sử dụng nguồn nhiệt để nung và chảy chất hàn, kết nối linh kiện với PCB.
-
Máy kiểm tra tin cây (AOI - Automated Optical Inspection): Sau khi lắp ráp, PCB sẽ được kiểm tra bằng máy kiểm tra tin cây để phát hiện lỗi và sai sót có thể xảy ra trong quá trình lắp ráp. Máy kiểm tra tin cây sử dụng hệ thống camera và phân tích hình ảnh để kiểm tra việc đặt linh kiện và hàn chất lượng.
-
Máy hàn sóng (Wave soldering machine): Đối với các linh kiện cổ điển hoặc không thể lắp bằng phương pháp SMT, máy hàn sóng được sử dụng để hàn linh kiện bằng cách đưa PCB qua dòng chảy chất hàn nóng chảy.
-
Máy tách mạch (Depaneling machine): Sau khi PCB được hoàn thành, máy tách mạch được sử dụng để tách PCB thành các mạch riêng lẻ, nếu có.
Ngoài ra, trong dây chuyền SMT còn có các thiết bị và linh kiện phụ trợ như bàn làm việc chính xác, hệ thống cấp linh kiện tự động, hệ thống nạp linh kiện tự động và các bộ kiểm tra chất lượng khác để đảm bảo quy trình lắp ráp chính xác và hiệu quả.
