Kính Hiển Vi PDOK-EC2200 – Hướng Dẫn Sử Dụng, Thông Số Kỹ Thuật Và Lý Do Nên Sở Hữu

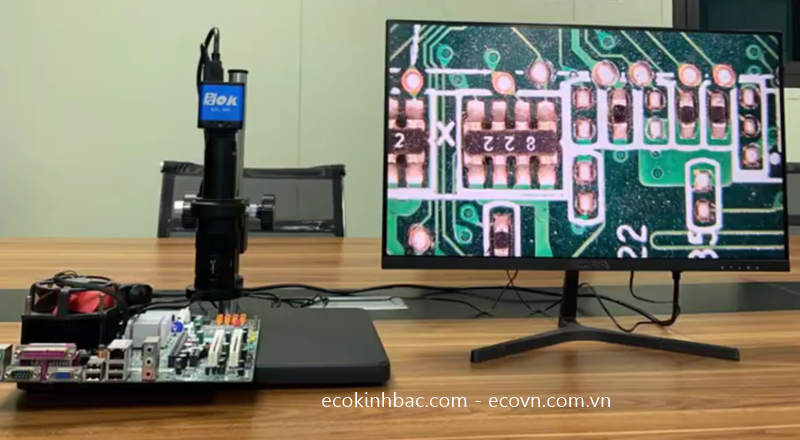

Kính hiển vi PDOK- EC2200 à dòng thiết bị quan sát công nghiệp chất lượng cao, chuyên dùng trong kiểm tra linh kiện điện tử, gia công CNC, đo lường chính xác và phân tích hình ảnh. Dòng sản phẩm này được trang bị camera HDMI 1080P, thao tác bằng chuột, hỗ trợ đầy đủ tính năng đo lường, chụp ảnh, ghi video, đánh dấu và quản lý file trực tiếp bằng U-Disk.

Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, tính năng, hướng dẫn lắp đặt – sử dụng và lưu ý quan trọng giúp bạn nắm rõ và khai thác tối đa hiệu quả của thiết bị.

1. Cấu tạo và thiết kế của kính hiển vi EC2200

Kính hiển vi được cấu thành từ các bộ phận chính:

• Thân máy chính V2200

• Cổng kết nối HDMI 1080P@60fps

• Hai cổng USB kết nối chuột + U-Disk

• Đèn báo nguồn (xanh: đang hoạt động, đỏ: tắt)

• Cổng nguồn DC 12V/5V

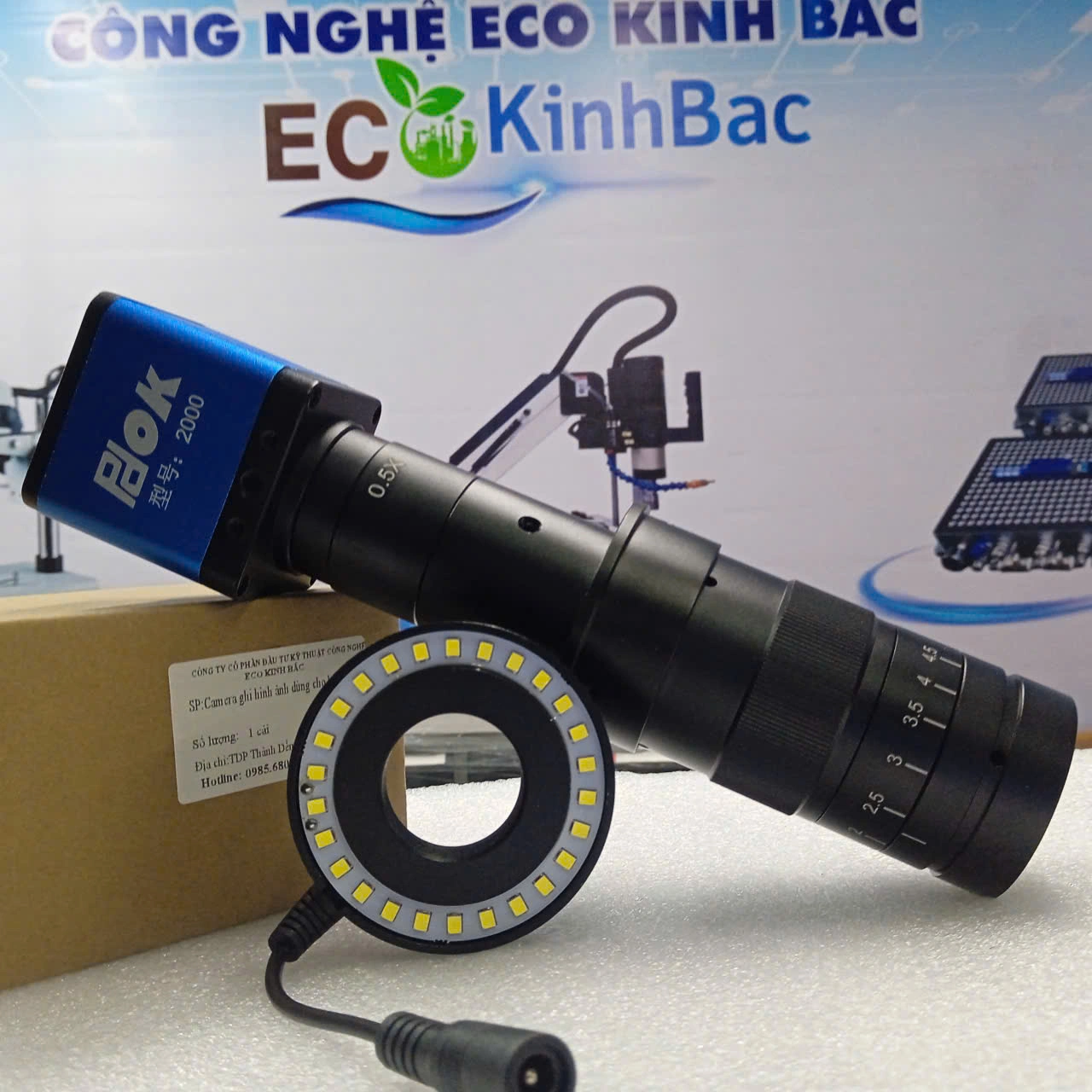

• Hỗ trợ C/CS lens

• Màn hình hiển thị độ phân giải FullHD

• Quan sát vùng mẫu trực tiếp trên màn hình lớn

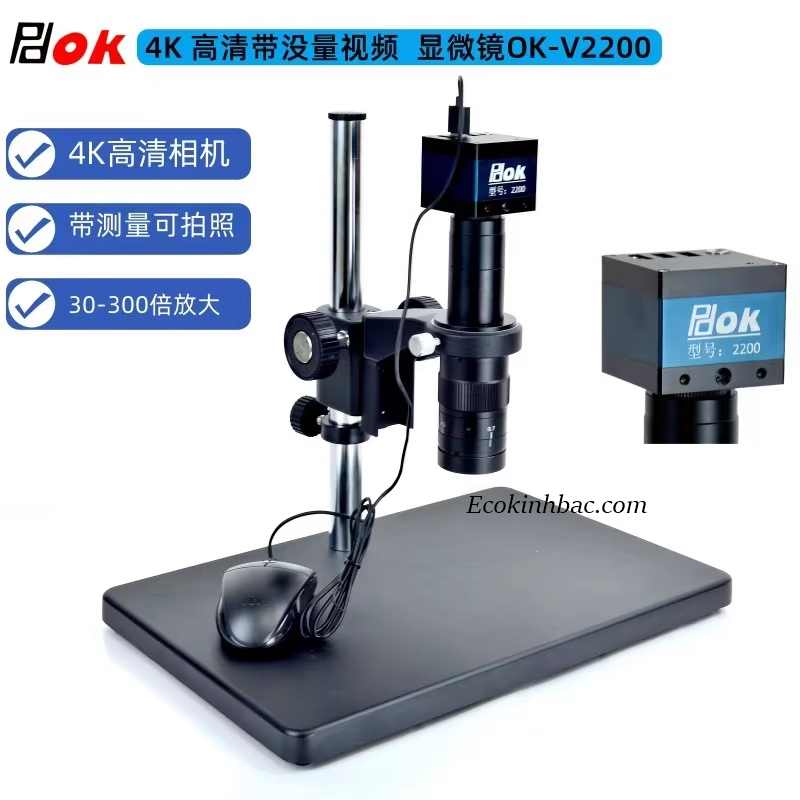

Ở phiên bản OK-V2200, thiết bị đi kèm thêm:

• Giá đỡ, trục đứng, bộ điều chỉnh tiêu cự

• Ống kính chính, ống kính phụ, ống chụp ảnh

• Tùy chọn CCD camera, dây tín hiệu video, adapter CCD

Thiết kế chắc chắn, độ ổn định cao, phù hợp cho môi trường nhà máy, phòng QC và R&D.

2. Thông số kỹ thuật của camera EC2200

3. Tính năng nổi bật của kính hiển vi EC2200

3.1 Chụp ảnh – quay video FullHD

• Chụp ảnh 2MP sắc nét

• Ghi video 1080P

• Hỗ trợ lưu vào USB

• Có tùy chọn screenshot giữ nguyên dấu đo, đường kẻ, ghi chú

3.2 Đo lường chính xác

Hỗ trợ đo:

• Đường thẳng – độ dài

• Đường tròn 2 điểm, 3 điểm

• Đồng tâm

• Góc

• Khoảng cách hai đường song song

• Kích thước ngang – dọc

• Hỗ trợ hiệu chuẩn (calibration) theo vật kính

3.3 Kẻ vạch – tạo thước – đánh dấu

• 12 nhóm đường tham chiếu, mỗi nhóm 12 đường

• Đổi màu, đổi kiểu, đổi độ dày

• Thước đồng tâm, thước dạng chữ thập

• Thêm text chú thích, vẽ tự do bằng bút cảm biến chuột

3.4 Điều chỉnh hình ảnh thông minh

• Brightness – Contrast – Saturation

• Sharpness

• Hue – cân chỉnh màu

• Auto Exposure

• Auto/Manual White Balance

• Freeze – xoay hình – chuyển trắng đen

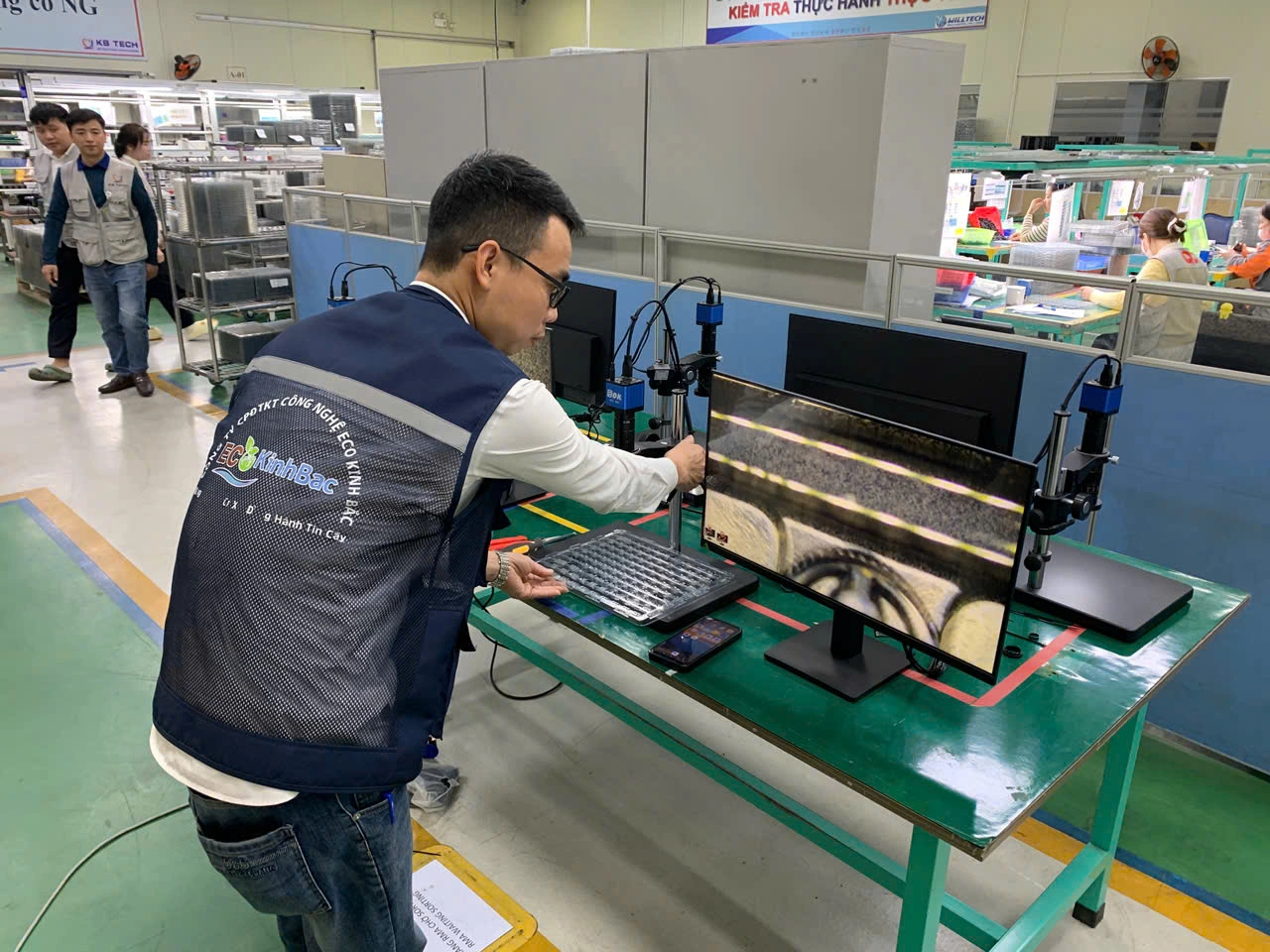

4. Hướng dẫn lắp đặt kính hiển vi V2200

4.1 Lắp đặt phần thân OK-V2200

1. Gắn cột đứng vào đế.

2. Lắp cụm điều chỉnh tiêu cự lên trụ và siết chặt ốc.

3. Lắp ống kính chính vào holder.

4. Lắp ống chụp ảnh lên trên.

5. Nếu dùng CCD → gắn vào ống chụp ảnh và kết nối dây tín hiệu.

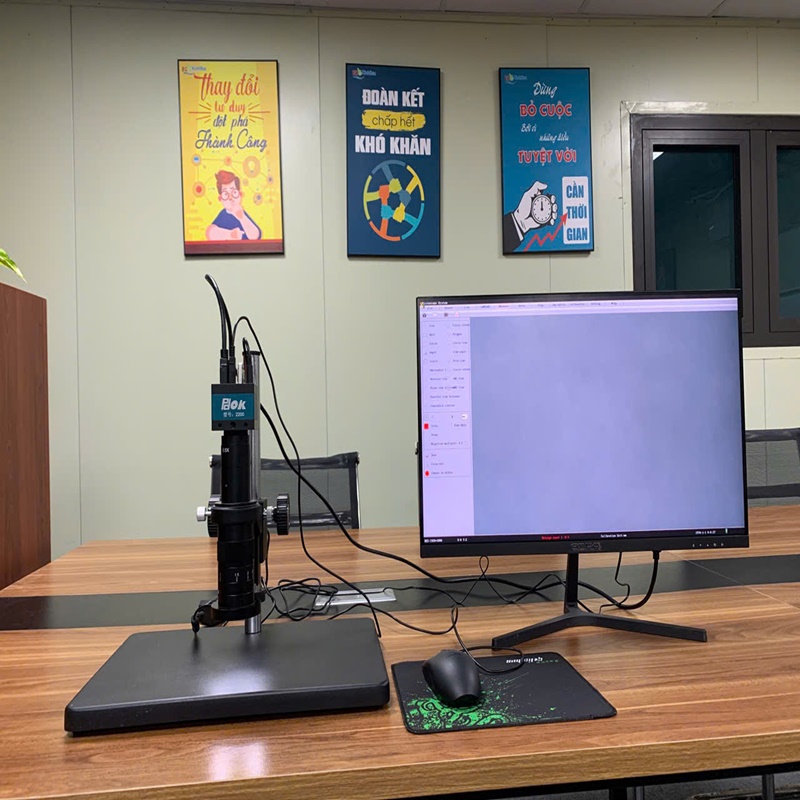

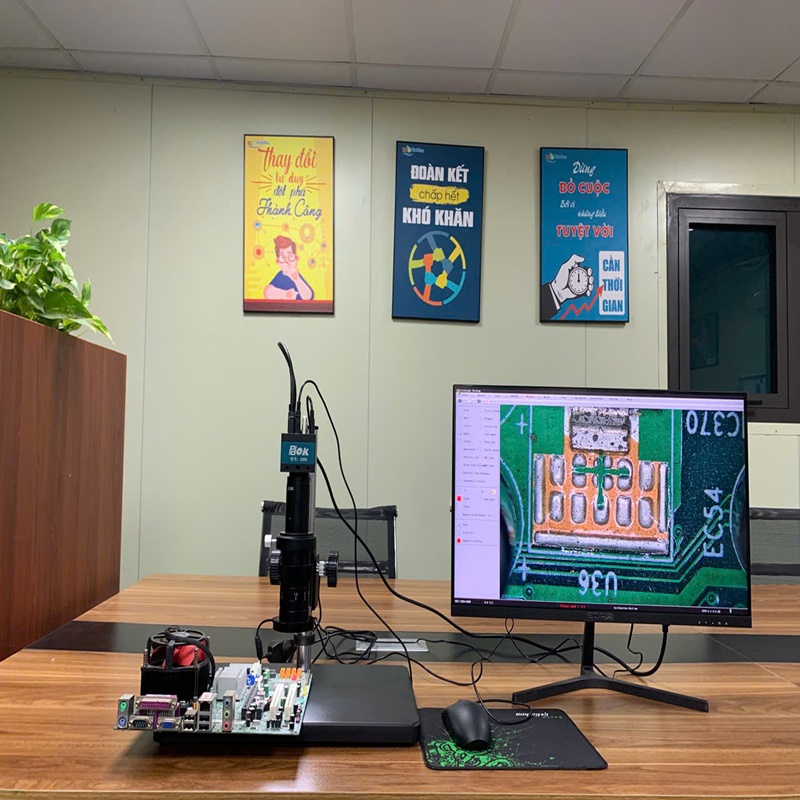

4.2 Kết nối camera EC2200

1. Lắp lens C/CS vào camera.

2. Kết nối cổng HDMI vào màn hình hỗ trợ 1080P.

3. Gắn chuột USB vào camera.

4. Nếu cần chụp/quay → cắm USB < 64GB.

5. Cấp nguồn DC 12V/5V → đèn xanh sáng → máy khởi động sau 10 giây.

5. Cách sử dụng các chức năng chính

5.1 Quản lý file

• Xem ảnh/video lưu trong U-Disk

• Xóa, xem nhanh, tải lại thước đo người dùng

5.2 Chụp ảnh & quay video

• Grab → chụp ảnh 2MP

• Screenshot → chụp ảnh + giữ nguyên dấu đo

• Record → ghi video 1080P

Lưu ý:

• Không rút USB khi đang ghi

• Chỉ rút USB sau khi nhấn biểu tượng “Xuất USB an toàn”

5.3 Đo lường

• Click 2–3 điểm theo từng loại đo

• Lưu đo lường để giữ lại sau khi tắt máy

• Chọn màu, độ dày, xóa từng đo hoặc xóa toàn bộ

5.4 Calibration – hiệu chuẩn thước

Các bước hiệu chuẩn nhanh:

1. Chọn vật kính

2. Nhập độ dài chuẩn theo thước chuẩn 0.1mm/0.01mm

3. Vẽ đường đo trùng với thước thực tế

4. Nhấn “Save”

6. Lưu ý khi sử dụng

• Luôn cắm USB trước khi chụp/quay

• Không rút USB khi camera đang hoạt động

• Khi không dùng → tắt nguồn để tăng tuổi thọ

• Không dùng nguồn sai điện áp

• Tránh va đập mạnh

• Vệ sinh ống kính bằng khăn chuyên dụng

7. Chính sách bảo hành

• Tuân theo quy định bảo hành 1 đổi 1 – 3 tháng – 12 tháng (tùy nhà cung cấp)

• Không bảo hành trường hợp:

  • Thiên tai

  • Làm rơi vỡ, người dùng gây hỏng

  • Sử dụng sai kỹ thuật

• Linh kiện ngoài phạm vi bảo hành tính phí

8. Kết luận

Kính hiển vi OK-EC2200 là giải pháp quan sát – đo lường công nghiệp toàn diện:
✔ Hình ảnh FullHD sắc nét
✔ Đo lường đa dạng – chính xác cao
✔ Chụp – quay – lưu trữ tiện lợi
✔ Lắp đặt đơn giản – độ bền cao

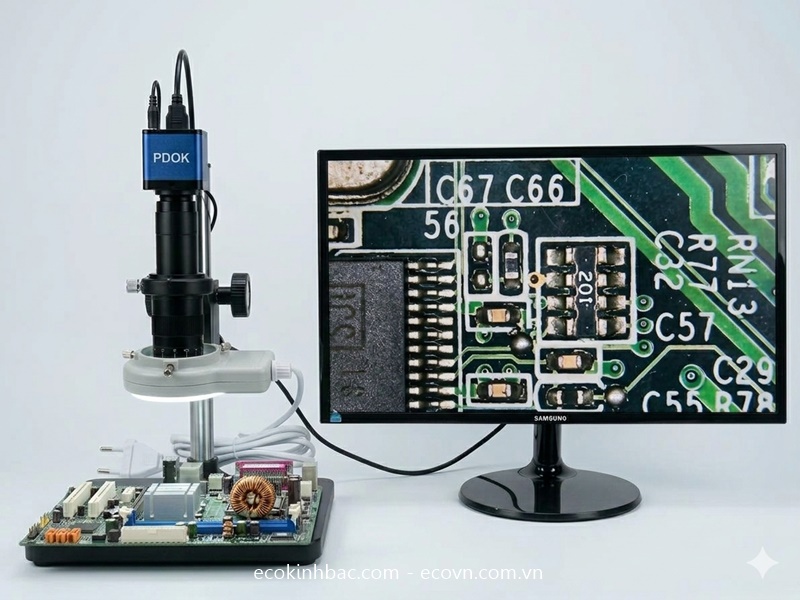

✔ Phù hợp xưởng sản xuất, phòng QC, R&D, sửa chữa điện tử
