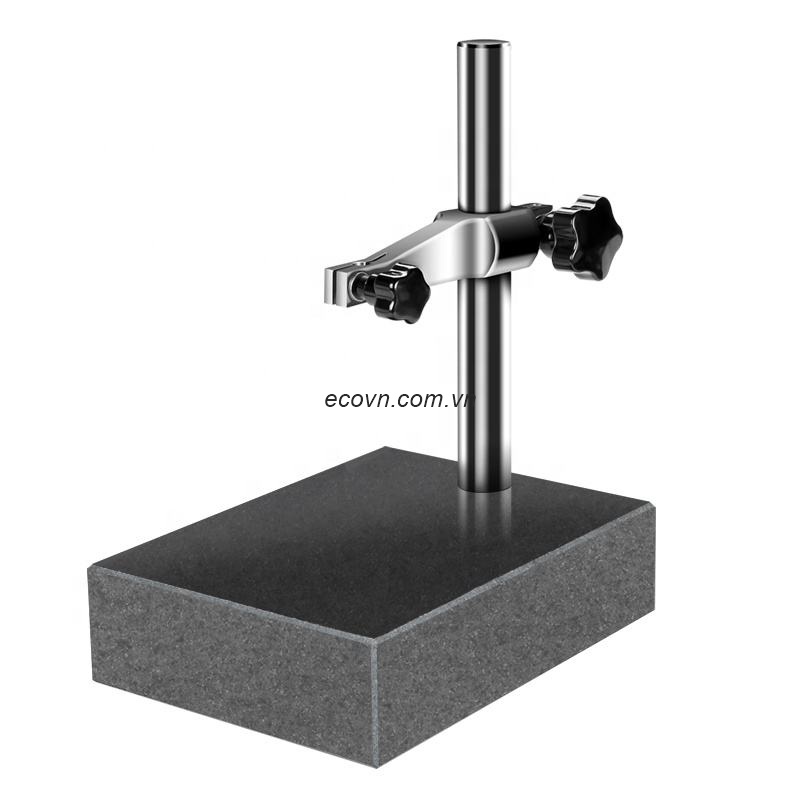

1. Đế gá đồng hồ so là gì?

Đế gá đồng hồ so là phụ kiện dùng để cố định và định vị đồng hồ so trong quá trình đo kiểm cơ khí. Đế gá giúp giữ đồng hồ ở vị trí ổn định, hạn chế thay đổi vị trí trong khi thực hiện phép đo.

Trong các công việc đo độ phẳng, độ đảo, độ song song, độ vuông góc hoặc kiểm tra sai lệch kích thước, việc cố định đồng hồ so chắc chắn có vai trò quan trọng đối với quá trình thao tác.

Tùy thiết kế, đế gá đồng hồ so có thể sử dụng đế nam châm, đế cơ khí hoặc các dạng gá chuyên dụng để phù hợp với từng môi trường đo.

2. Công dụng của đế gá đồng hồ so

Đế gá được sử dụng để tạo một điểm tựa ổn định cho đồng hồ so hoặc đồng hồ đo tương tự.

Một số công việc phổ biến gồm:

Kiểm tra độ phẳng của bề mặt

Đo độ đảo của trục

Kiểm tra độ song song

Kiểm tra độ vuông góc

Kiểm tra sai lệch vị trí

Đo chuyển vị nhỏ

Kiểm tra chi tiết sau gia công CNC

Gá đồng hồ so trên bàn máp

Khi đồng hồ được giữ chắc chắn, người vận hành có thể điều chỉnh vị trí đầu đo và thực hiện phép kiểm tra theo yêu cầu kỹ thuật.

3. Đế gá đồng hồ so dùng với bàn máp

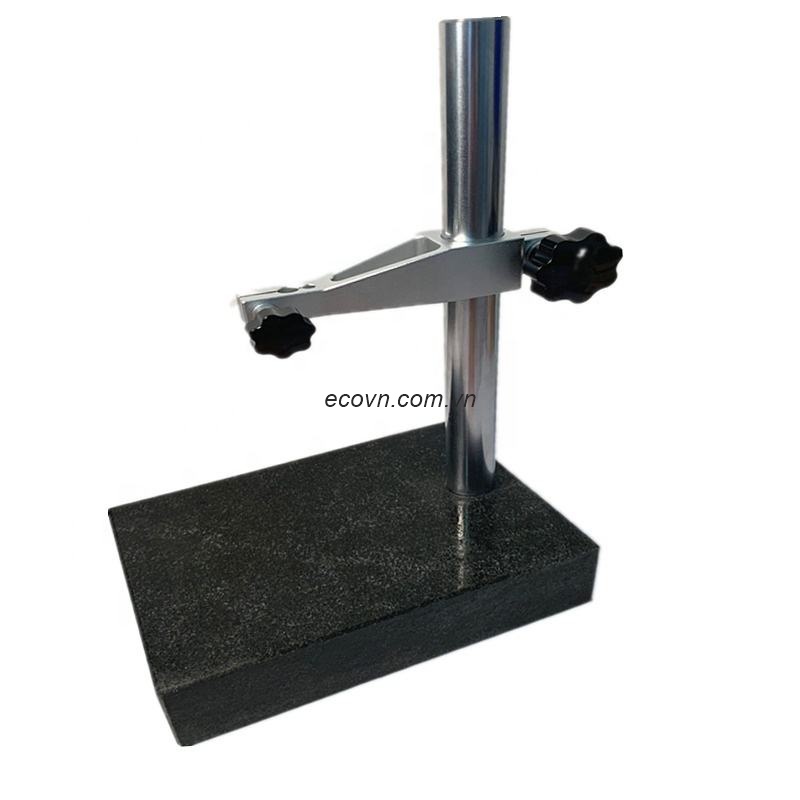

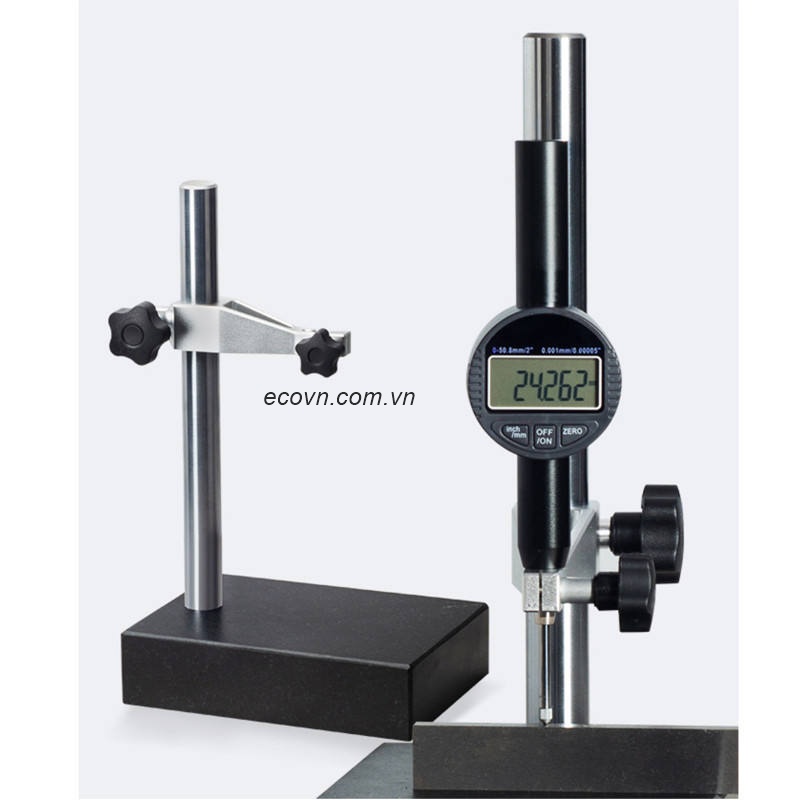

Trong phòng QC và khu vực đo kiểm cơ khí, đế gá đồng hồ so thường được sử dụng cùng bàn máp granite.

Bàn máp tạo ra mặt chuẩn, trong khi đế gá giữ đồng hồ so ở vị trí cần thiết. Hai thiết bị kết hợp với nhau tạo thành một bộ dụng cụ phục vụ nhiều phép đo cơ khí.

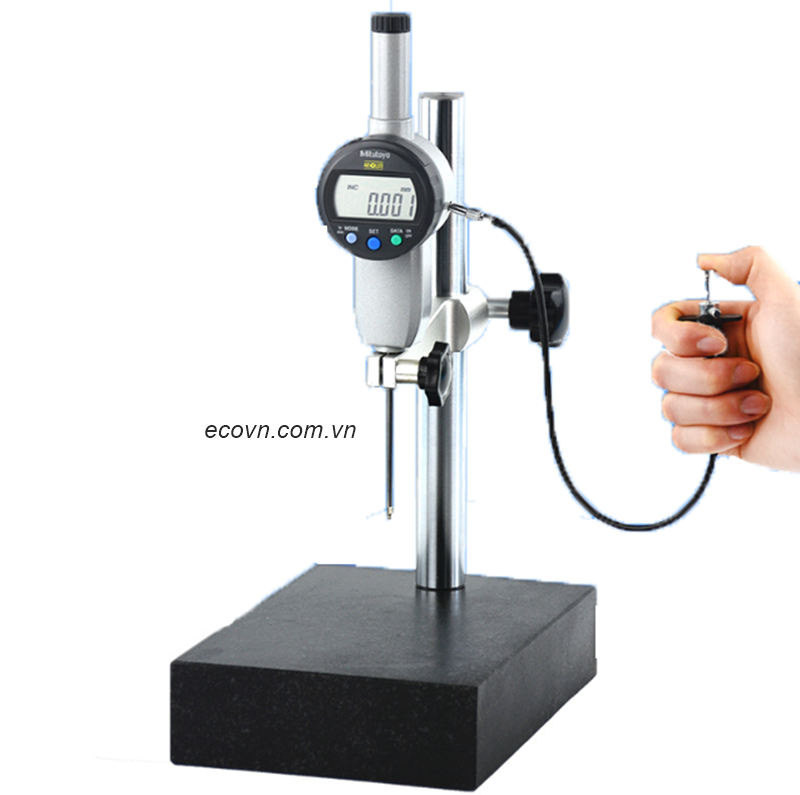

Ví dụ, khi kiểm tra độ phẳng của một chi tiết, đế gá có thể giữ đồng hồ so và cho phép đầu đo di chuyển trên bề mặt sản phẩm để ghi nhận sự thay đổi của kim hoặc giá trị đo.

Đây là một trong những ứng dụng phổ biến của đế gá trong các phòng kiểm tra chất lượng.

4. Các loại đế gá đồng hồ so phổ biến

Trên thị trường có nhiều loại giá đỡ đồng hồ so với cấu tạo và phương thức cố định khác nhau.

Đế từ đồng hồ so

Đế từ sử dụng lực hút nam châm để cố định trên các bề mặt kim loại có từ tính. Loại đế này thuận tiện khi cần thay đổi vị trí đo trong xưởng cơ khí.

Đế cơ đồng hồ so

Đế cơ sử dụng kết cấu chân đế và cơ cấu khóa để cố định thiết bị. Loại này phù hợp với những vị trí đo yêu cầu đặt đế cố định.

Đế gá chuyên dụng

Một số loại được thiết kế cho từng mục đích đo hoặc từng loại đồng hồ cụ thể. Khi lựa chọn cần kiểm tra khả năng tương thích giữa đế gá và đồng hồ đang sử dụng.

5. Cấu tạo của đế gá đồng hồ so

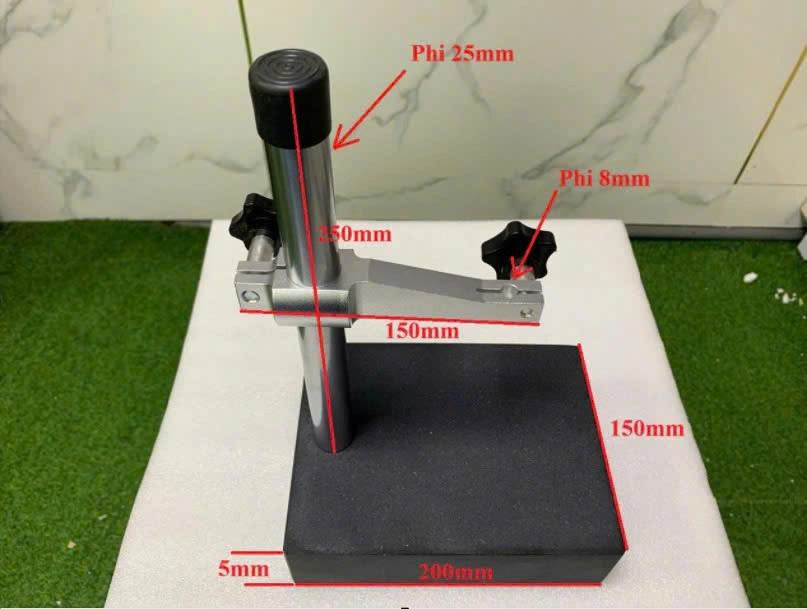

Một đế gá đồng hồ so thường bao gồm phần đế, trụ đứng, tay gá và cơ cấu kẹp hoặc khóa.

Phần đế tạo điểm tựa cho toàn bộ hệ thống. Trụ và tay gá cho phép điều chỉnh vị trí đồng hồ theo chiều cao hoặc phương ngang.

Cơ cấu khóa giúp cố định vị trí sau khi người vận hành đã điều chỉnh đầu đo.

Tùy từng thiết kế, đế có thể được bổ sung các cơ cấu điều chỉnh khác nhằm tăng phạm vi thao tác.

6. Cách chọn đế gá đồng hồ so

Khi lựa chọn đế đồng hồ so, cần xem xét trước mục đích sử dụng và loại đồng hồ đang có.

Một số yếu tố cần quan tâm:

Loại đồng hồ sử dụng

Đường kính thân đồng hồ

Chiều cao cần đo

Phạm vi điều chỉnh

Kích thước mặt đế

Khả năng chịu lực

Kiểu cố định

Môi trường sử dụng

Nếu sử dụng trong xưởng cơ khí có nhiều bề mặt thép, đế từ có thể mang lại sự thuận tiện khi di chuyển vị trí. Trong khi đó, các ứng dụng đo cố định trên bàn máp có thể lựa chọn loại đế phù hợp với vị trí và phương pháp đo.

7. Đế gá đồng hồ so trong gia công cơ khí

Sau quá trình tiện, phay, mài hoặc CNC, nhiều chi tiết cần được kiểm tra trước khi chuyển sang công đoạn tiếp theo.

Đế gá đo kiểm giúp cố định đồng hồ so để kiểm tra các sai lệch nhỏ trên sản phẩm.

Đặc biệt với những phép đo cần di chuyển đầu đo dọc theo bề mặt, một hệ thống gá chắc chắn sẽ giúp thao tác thuận tiện hơn.

Đế gá có thể được sử dụng tại khu vực QC, bàn kiểm tra hoặc ngay tại một số vị trí đo trong xưởng sản xuất.

8. Lưu ý khi sử dụng đế gá

Trước khi đo, cần kiểm tra độ chắc chắn của đế và các cơ cấu khóa. Đồng hồ phải được cố định đúng vị trí, tránh tình trạng thay đổi vị trí trong quá trình thao tác.

Đối với đế từ, cần bảo đảm bề mặt tiếp xúc đủ sạch và phù hợp để nam châm bám chắc.

Khi điều chỉnh đầu đo, không nên tạo lực tác động quá lớn lên cơ cấu gá. Sau khi hoàn tất việc điều chỉnh, cần khóa các vị trí cần thiết trước khi bắt đầu đo.

9. Ứng dụng trong phòng QC và đo kiểm

Đế gá đồng hồ so là một trong những phụ kiện thường xuất hiện trong hệ thống đo kiểm cơ khí.

Sản phẩm có thể được sử dụng tại:

Phòng QC

Phòng đo lường

Xưởng gia công CNC

Xưởng tiện, phay, mài

Khu vực kiểm tra khuôn

Khu vực kiểm tra đồ gá

Bàn kiểm tra cơ khí

Việc lựa chọn đúng loại đế giúp người sử dụng xây dựng hệ thống gá đo phù hợp với từng công việc.

10. Mua đế gá đồng hồ so phù hợp nhu cầu

Khi lựa chọn đế gá đồng hồ so, nên xác định trước loại đồng hồ, phương pháp đo và vị trí sử dụng. Với những công việc cần thay đổi vị trí thường xuyên, có thể ưu tiên thiết kế thuận tiện cho việc điều chỉnh và di chuyển.

Đối với hệ thống đo kiểm cố định, cần chú trọng độ ổn định của đế và khả năng điều chỉnh vị trí đầu đo.

Đế gá đồng hồ so kết hợp với đồng hồ so và bàn máp granite có thể đáp ứng nhiều nhu cầu kiểm tra trong gia công cơ khí chính xác.

11. Kết luận

Đế gá đồng hồ so là phụ kiện quan trọng giúp cố định và định vị đồng hồ trong quá trình đo kiểm. Tùy công việc, người sử dụng có thể lựa chọn đế từ, đế cơ hoặc loại gá chuyên dụng.

Việc lựa chọn đúng sản phẩm cần dựa trên loại đồng hồ, phạm vi điều chỉnh, phương pháp đo và điều kiện sử dụng thực tế. Khi được kết hợp với bàn máp và các dụng cụ đo phù hợp, đế gá giúp xây dựng một vị trí kiểm tra cơ khí thuận tiện và ổn định.
