Bàn Hàn 3D D16, D28

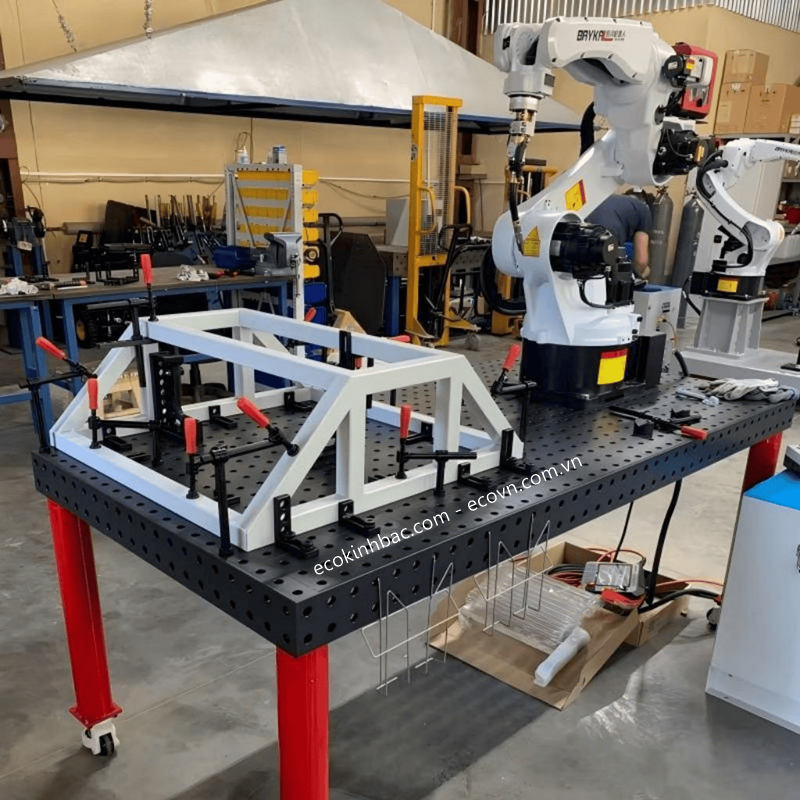

Bàn hàn 3D là giải pháp gá hàn chuyên dụng dành cho xưởng cơ khí, gia công kết cấu thép, sản xuất khung và chế tạo jig, fixture. Với hệ thống lỗ định vị được bố trí trên mặt bàn và các cạnh, bàn hàn 3D cho phép kết hợp nhiều loại phụ kiện để cố định, căn chỉnh và định vị chi tiết theo nhiều phương khác nhau.

So với bàn hàn thông thường, bàn hàn 3D mang lại khả năng gá lắp linh hoạt hơn, đặc biệt phù hợp với những sản phẩm có hình dạng phức tạp hoặc cần thay đổi vị trí gá thường xuyên.

Bàn hàn 3D là gì?

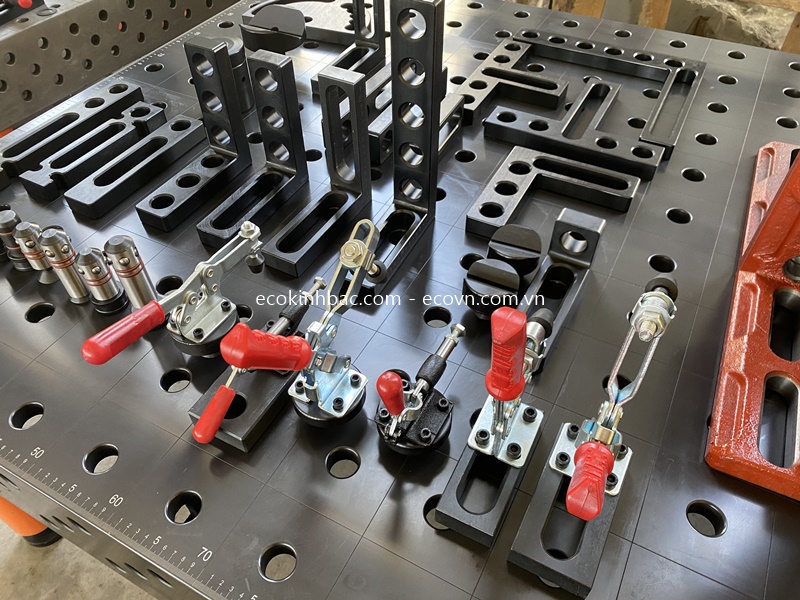

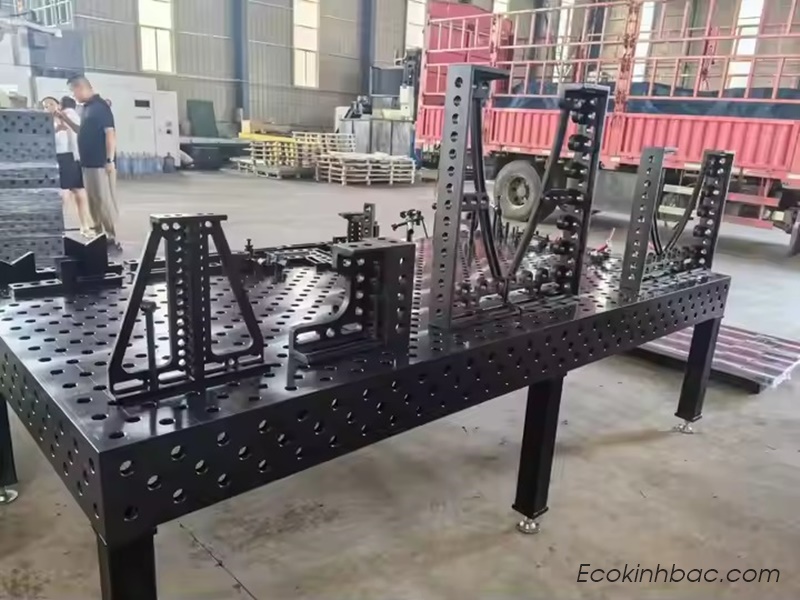

Bàn hàn 3D là loại bàn gá hàn được thiết kế với hệ thống lỗ định vị trên mặt bàn và các mặt bên. Các lỗ này được gia công theo khoảng cách tiêu chuẩn, giúp người sử dụng dễ dàng lắp chốt định vị, kẹp gá, eke, thanh chặn và nhiều phụ kiện khác.

Tùy theo nhu cầu sử dụng, bàn hàn 3D thường được lựa chọn theo hệ lỗ D16 hoặc D28. Việc lựa chọn đường kính lỗ cần dựa trên kích thước sản phẩm, tải trọng và loại phụ kiện dự kiến sử dụng.

Ưu điểm của bàn hàn 3D

Bàn hàn 3D được sử dụng rộng rãi nhờ khả năng gá lắp linh hoạt và hỗ trợ kiểm soát vị trí chi tiết trong quá trình hàn.

Gá hàn linh hoạt: Hệ thống lỗ trên nhiều bề mặt giúp bố trí phụ kiện tại nhiều vị trí khác nhau, phù hợp với nhiều dạng sản phẩm.

Định vị thuận tiện: Chốt định vị và phụ kiện gá có thể được bố trí để tạo điểm chuẩn, điểm tỳ và vị trí kẹp cho chi tiết.

Dễ thay đổi cấu hình: Khi chuyển sang sản phẩm khác, người dùng có thể tháo và bố trí lại phụ kiện mà không cần chế tạo lại toàn bộ đồ gá.

Hỗ trợ sản xuất lặp lại: Sau khi thiết lập được phương án gá phù hợp, cấu hình có thể được sử dụng lại cho các sản phẩm cùng loại.

Phù hợp nhiều ứng dụng: Bàn hàn 3D có thể sử dụng cho hàn khung, khung hộp, kết cấu thép, jig, fixture và nhiều chi tiết cơ khí khác.

Bàn hàn 3D D16 và D28

Hai hệ lỗ phổ biến trên bàn hàn 3D là D16 và D28. Đây không chỉ là sự khác biệt về đường kính lỗ mà còn liên quan đến hệ phụ kiện sử dụng.

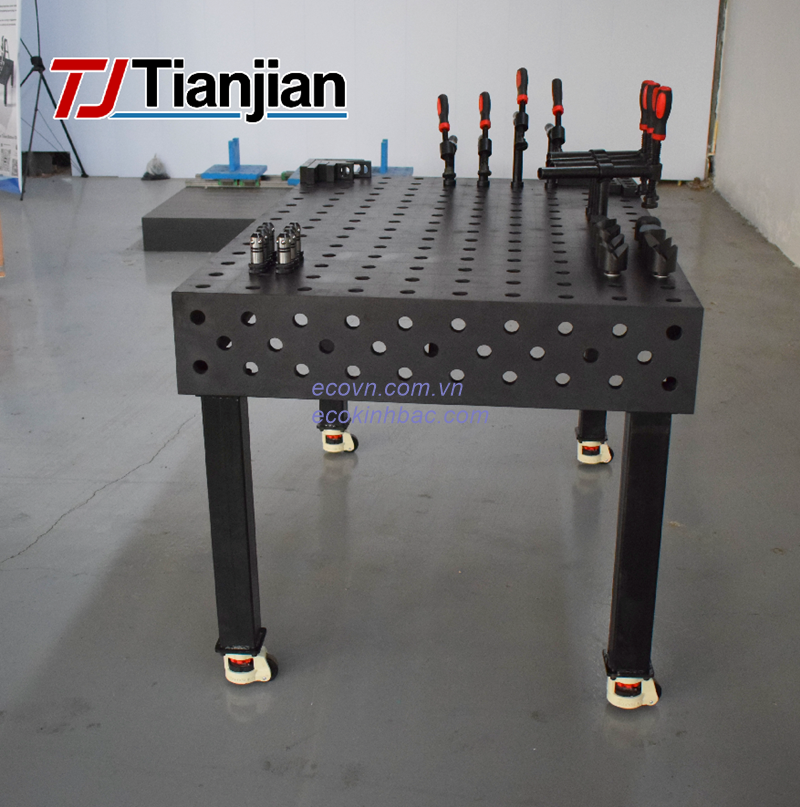

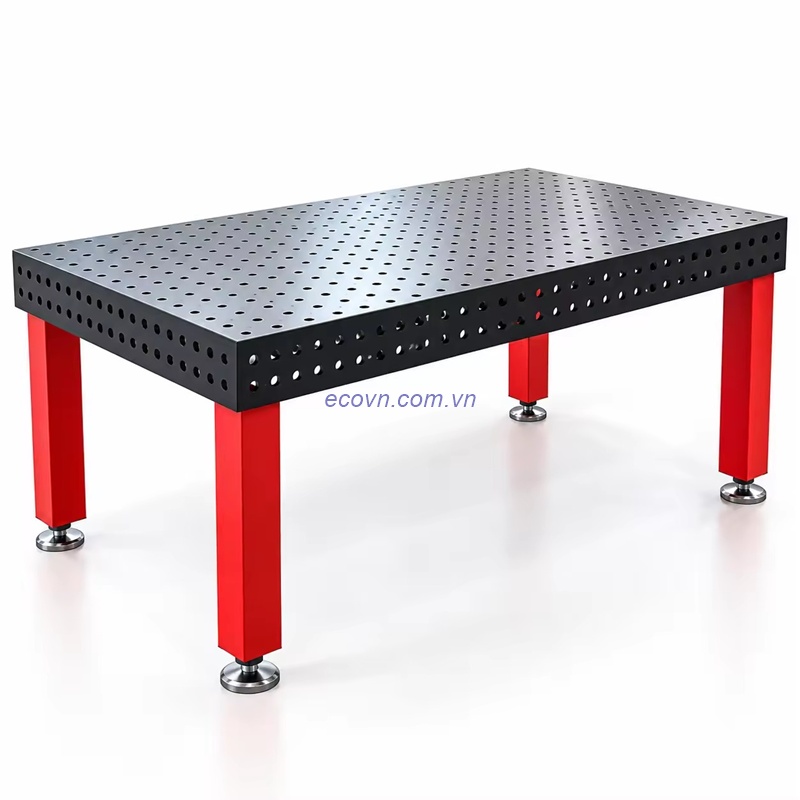

Bàn hàn D16 thường phù hợp với các sản phẩm có kích thước và tải trọng vừa phải, cần hệ thống gá linh hoạt và gọn.

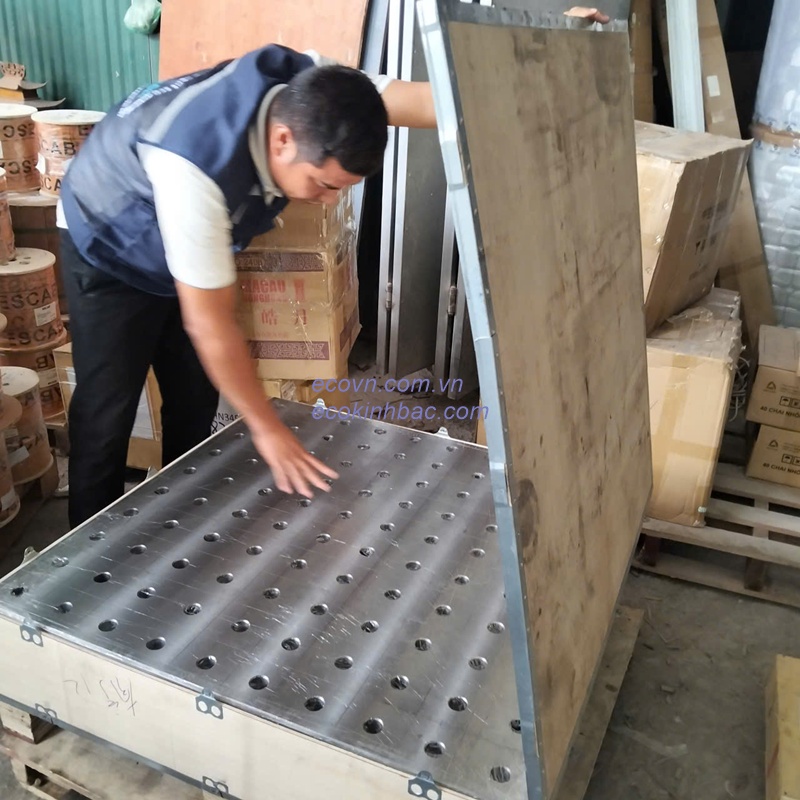

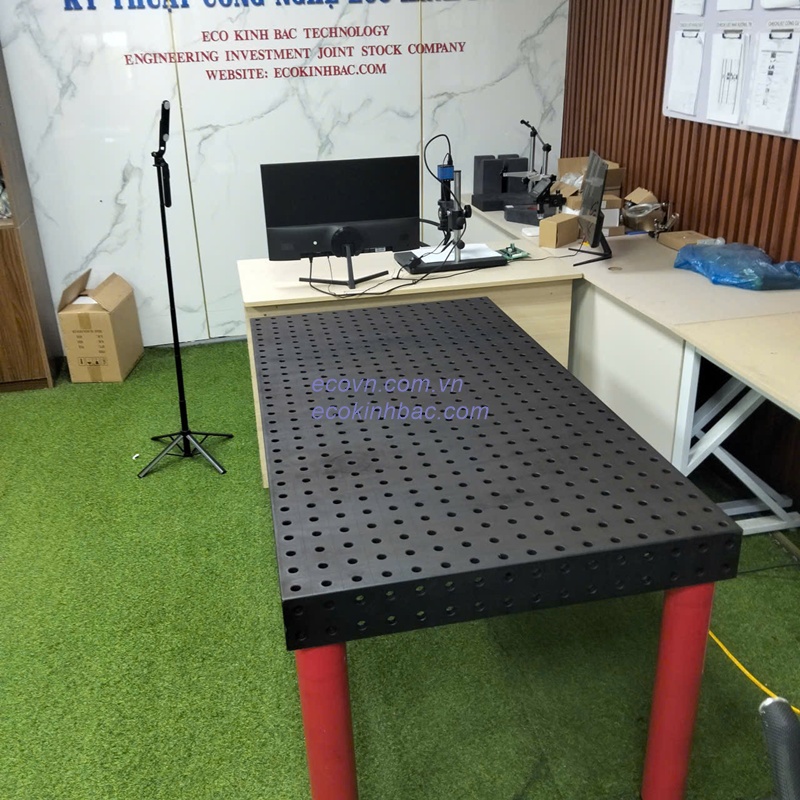

Bàn hàn D28 sử dụng hệ phụ kiện có kích thước lớn hơn, phù hợp với các ứng dụng yêu cầu khả năng gá chắc chắn và xử lý những chi tiết có kích thước, trọng lượng lớn hơn.

Khi lựa chọn D16 hay D28, cần xem xét đồng thời kích thước sản phẩm, tải trọng, tần suất sử
