Cần Bàn gá kiểm Granite có độ phẳng tối ưu cho máy CMM khổ lớn? Eco Kinh Bắc chuyên chế tạo bàn máp làm đế gá, đảm bảo độ chính xác $\mu m$ và độ ổn định nhiệt cho mọi phép đo phức tạp.

I. Giới Thiệu: Nền Tảng Quan Trọng Cho Đo Lường 3D

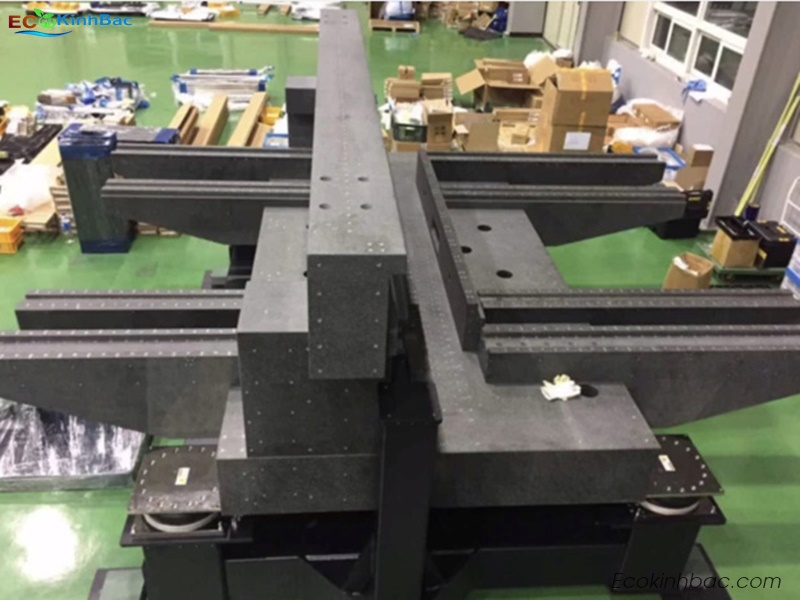

Máy Đo Tọa Độ (CMM - Coordinate Measuring Machine) là trái tim của phòng QC hiện đại. Tuy nhiên, hiệu suất của CMM phụ thuộc rất lớn vào nền tảng mà nó đặt lên. Với các máy CMM khổ lớn, đặc biệt là loại Gantry hoặc Horizontal Arm, yêu cầu về độ phẳng của đế gá kiểm càng trở nên khắt khe.

Bàn gá kiểm Granite là giải pháp vượt trội, phục vụ như một mặt phẳng tham chiếu tuyệt đối để cố định các chi tiết và Jig/Fixture đo lường. Eco Kinh Bắc chuyên chế tạo các bàn máp này với độ phẳng được tối ưu hóa, đảm bảo dữ liệu đo lường 3D luôn chính xác và đáng tin cậy.

II. Tại Sao Granite Là Vật Liệu Lý Tưởng Cho Bàn Gá Kiểm CMM?

Bàn gá kiểm Granite được ưa chuộng hơn các vật liệu khác nhờ vào các đặc tính vượt trội:

Đặc Tính	Lợi Ích Trong Đo Lường
Độ Phẳng Tối Ưu	Có thể mài Lapping đến Độ phẳng Cấp 00 (Reference Grade), đáp ứng tiêu chuẩn của CMM.
Ổn Định Nhiệt Cao	Granite có hệ số giãn nở nhiệt thấp hơn thép, giúp duy trì độ phẳng ổn định khi nhiệt độ phòng thay đổi nhỏ.
Không Nhiễm Từ	Không bị ảnh hưởng bởi từ trường, lý tưởng để gá kẹp hoặc đo lường các chi tiết có từ tính.
Chống Rung Tự Nhiên	Độ cứng cao và khả năng hấp thụ rung động tốt, giảm thiểu ảnh hưởng của rung chấn bên ngoài lên phép đo CMM.
Không Bị Rỉ Sét	Không bị ăn mòn hay rỉ sét, dễ dàng bảo trì và giữ được chất lượng bề mặt lâu dài.

III. Tối Ưu Hóa Độ Phẳng Cho Bàn Gá Kiểm Granite Khổ Lớn

Việc chế tạo Bàn gá kiểm Granite khổ lớn yêu cầu kỹ thuật đặc biệt để đạt được độ phẳng theo yêu cầu của CMM:

3.1. Thiết Kế Kết Cấu Chịu Lực Chính Xác

Phân bổ Điểm Đỡ: Đối với bàn máp khổ lớn, Eco Kinh Bắc thiết kế các điểm hỗ trợ (Support Points) theo tiêu chuẩn (thường là 5 hoặc 9 điểm) để phân bổ đều tải trọng. Điều này tối ưu độ phẳng bằng cách ngăn ngừa sự võng cục bộ (local sag) do trọng lượng bản thân.
Tích hợp Chân Chống Rung: Lắp đặt chân đế bằng thép có cấu trúc gân cứng vững, kết hợp với bộ điều chỉnh mức độ (leveling screws) để cân chỉnh vi mô tại chỗ, đảm bảo độ phẳng tối ưu sau lắp đặt.

3.2. Gia Công Lỗ Ren Tùy Chỉnh

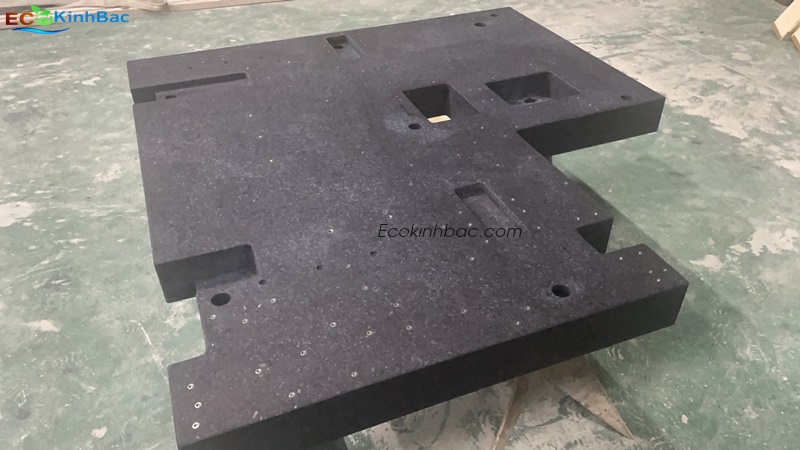

Gá Kẹp CMM: Bàn gá kiểm Granite thường được gia công thêm hàng loạt lỗ ren (Threaded Inserts) theo lưới tọa độ chính xác. Điều này cho phép người vận hành CMM lắp đặt các kẹp (clamps), đầu dò (probes) hoặc Jig/Fixture đo lường phức tạp, đảm bảo độ lặp lại và vị trí gá kẹp tuyệt đối.

3.3. Quy Trình Mài Lapping Đặc Biệt

Kiểm soát Sai số: Sử dụng kỹ thuật mài $Lapping$ siêu chính xác trên diện tích lớn, kết hợp với các dụng cụ đo tham chiếu lớn để loại bỏ sai số độ phẳng trên toàn bộ bề mặt, không chỉ tại các khu vực cục bộ.

IV. Dịch Vụ Chế Tạo Bàn Gá Kiểm Granite Của Eco Kinh Bắc

Eco Kinh Bắc là đối tác tin cậy trong việc cung cấp các giải pháp Bàn gá kiểm Granite tùy chỉnh:

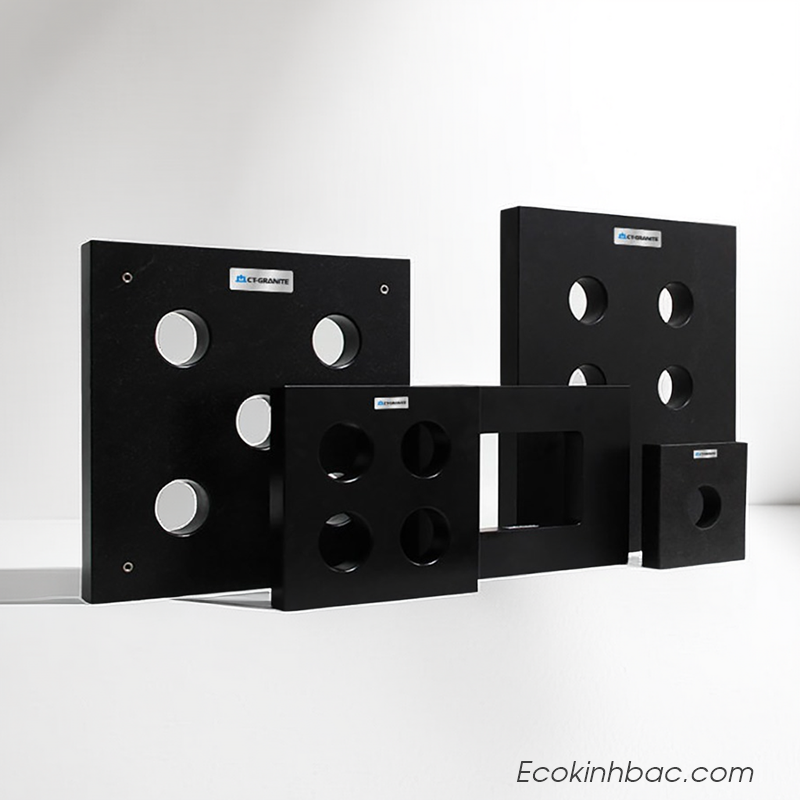

Chế tạo theo Bản vẽ: Đặt làm theo mọi kích thước và thiết kế tùy chỉnh (lỗ ren, rãnh, hình dạng).
Đạt Cấp Độ Chính Xác CMM: Cam kết đạt Độ phẳng từ Cấp 1 đến Cấp 00 theo tiêu chuẩn DIN 876/ASME B89.3.7M.
Lắp Đặt & Hiệu Chuẩn: Cung cấp dịch vụ lắp đặt tận nơi, cân chỉnh mức độ và cấp Giấy Chứng Nhận Hiệu Chuẩn (Calibration Certificate) cho bàn máp sau khi hoàn thiện.

Liên hệ với chúng tôi để sở hữu nền tảng đo lường chính xác, giúp máy CMM của bạn phát huy tối đa hiệu suất.
