Bàn hút chân không CNC – Giải pháp gá đặt thông minh cho xưởng cơ khí hiện đại

Bàn hút chân không CNC là gì?

Bàn hút chân không CNC là một thiết bị gá đặt phôi trong quá trình gia công cơ khí bằng máy CNC, sử dụng áp suất âm (chân không) để giữ chặt vật liệu, thay thế cho các phương pháp kẹp cơ truyền thống.

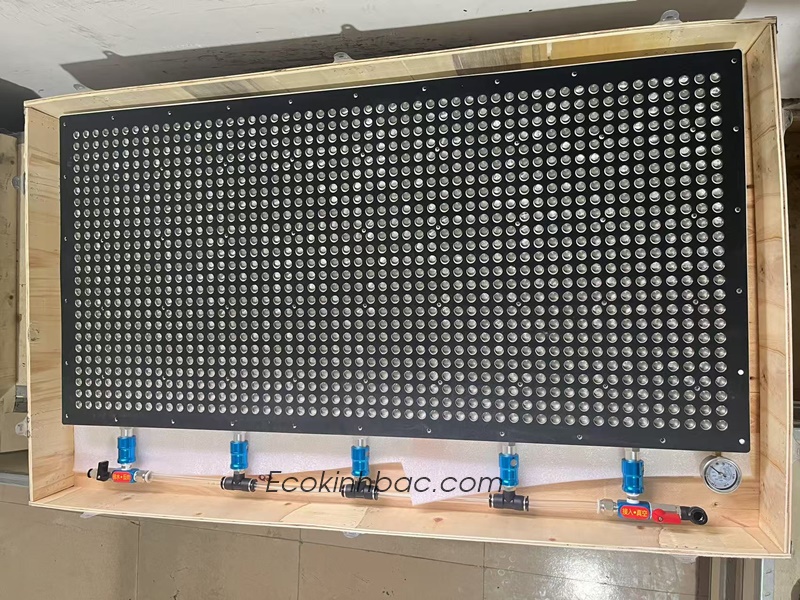

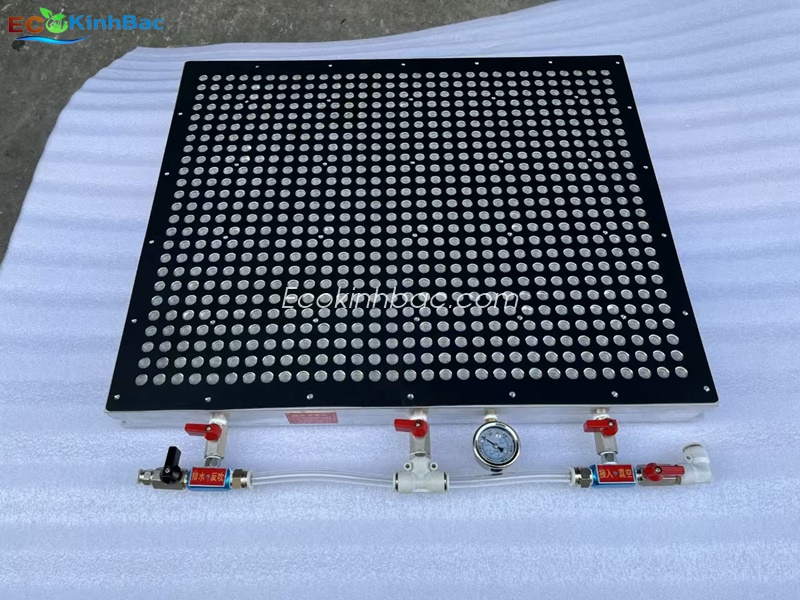

Bàn hút thường được làm từ nhôm nguyên khối, có hệ thống rãnh hút đa điểm, giúp giữ vật liệu ổn định trong suốt quá trình gia công.

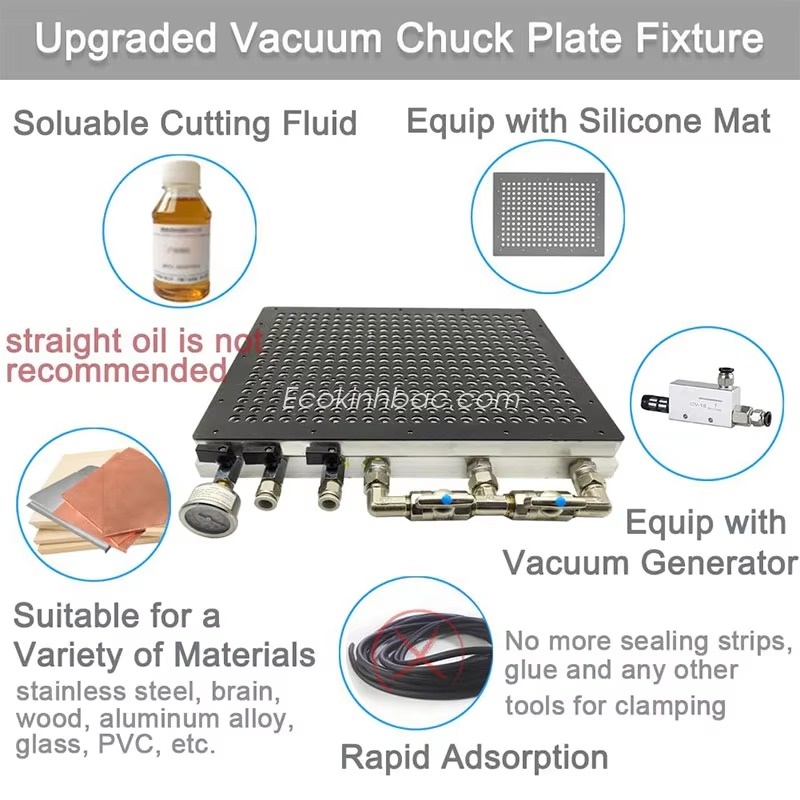

⚙️ Cấu tạo của bàn hút chân không

Một bàn hút chân không tiêu chuẩn sẽ bao gồm:

1. Mặt bàn nhôm CNC

Gia công bằng nhôm 6061 hoặc 7075
Được phay phẳng chính xác, độ phẳng ±0.01mm
Có các rãnh hút hình lưới hoặc tổ ong

2. Hệ thống rãnh và gioăng cao su

Dùng để tạo vùng hút theo hình dạng chi tiết
Tùy biến linh hoạt để phù hợp nhiều loại phôi

3. Đầu nối với máy hút chân không

Kết nối với máy hút thông qua ống dẫn chuyên dụng
Đảm bảo lực hút ổn định và không rò rỉ

🔍 Ưu điểm vượt trội của bàn hút chân không CNC

🔒 Giữ phôi chắc chắn, không rung lắc

Phôi được hút toàn mặt dưới, giảm thiểu sai số khi dao chạy tốc độ cao.

⏱️ Tiết kiệm thời gian gá đặt đến 70%

Chỉ cần vài giây đặt phôi và bật máy hút – không cần siết kẹp hay làm đồ gá riêng.

🔄 Linh hoạt cho mọi loại vật liệu

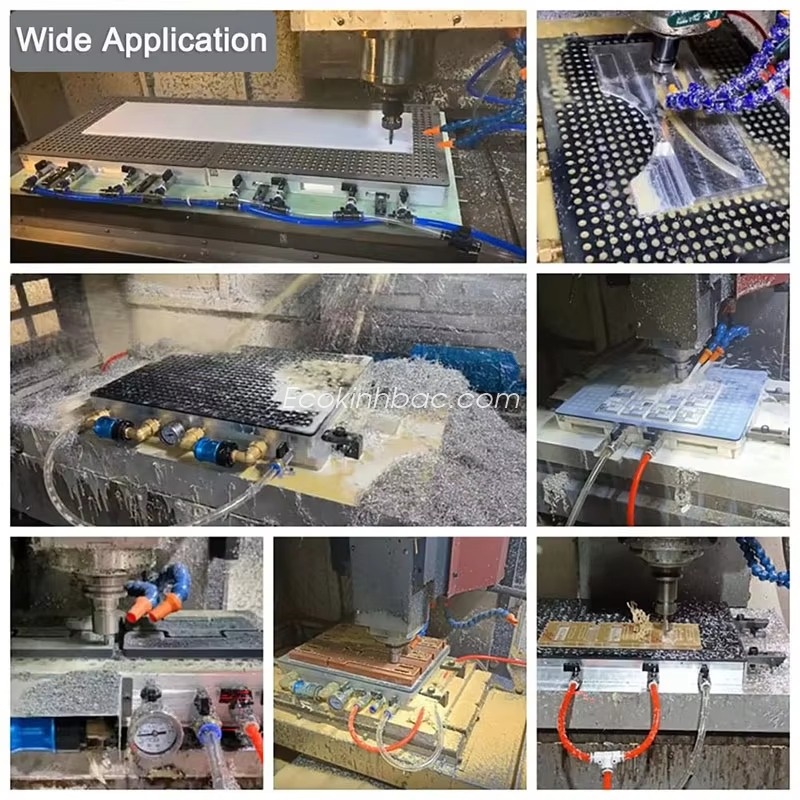

Từ mica, gỗ, MDF, nhôm tấm, inox mỏng, nhựa kỹ thuật… đều có thể sử dụng dễ dàng.

🧩 Thay đổi nhanh, không cần đồ gá phức tạp

Chỉ cần thay đổi vị trí gioăng, không phải thiết kế lại kẹp hoặc đồ gá.

📐 Độ chính xác cao – hạn chế tối đa lỗi mất tọa độ

Hạn chế lỗi mất trục X/Y do phôi xê dịch, trượt nhẹ – thường gặp khi dùng kẹp cơ.

🆚 So sánh: Bàn hút chân không CNC và kẹp cơ truyền thống

Tiêu chí	Bàn hút chân không	Kẹp cơ truyền thống
Thời gian gá đặt	30s – 1 phút	5 – 10 phút
Độ giữ chắc	Rất chắc, toàn mặt	Chỉ tại vài điểm
Linh hoạt chi tiết	Rất linh hoạt	Hạn chế
Thay mẫu	Dễ dàng	Phải tháo lắp lại
Sai số	Thấp	Dễ lệch tọa độ
Bảo vệ dao cụ	Tốt hơn (ít rung)	Dễ mẻ dao nếu phôi lệch
