Bàn Từ Cơ Khí Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Gia Công CN

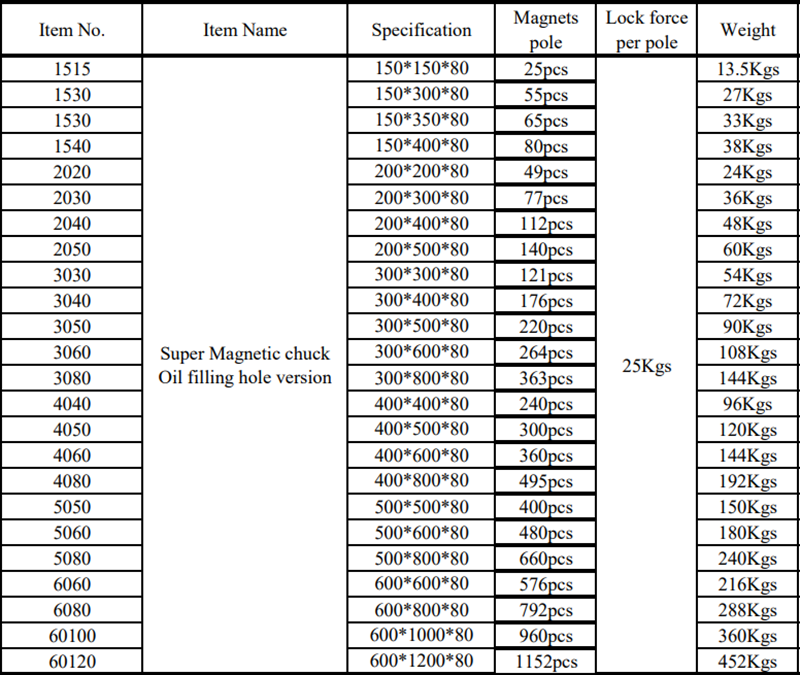

Thông tin sản phẩm:

Kích thước:  Theo size

Số ô vuông: theo size ( 18x18mm )

Lực hút trên mỗi ô vuông: >40kg (25kg/cm2)

Trọng lượng: Theo size

Trong ngành cơ khí chính xác, việc cố định phôi chắc chắn trong quá trình gia công là yếu tố quyết định đến chất lượng sản phẩm. Một trong những giải pháp gá kẹp được sử dụng phổ biến hiện nay là bàn từ cơ khí. Thiết bị này giúp giữ chặt các chi tiết bằng lực từ, mang lại độ ổn định cao, rút ngắn thời gian gá đặt và nâng cao năng suất sản xuất.

Ngày nay, bàn từ được ứng dụng rộng rãi trên máy phay CNC, máy mài phẳng, trung tâm gia công CNC và nhiều thiết bị cơ khí chính xác khác.

Bàn từ là gì?

Bàn từ là thiết bị gá kẹp sử dụng lực từ của nam châm để giữ chặt các chi tiết có từ tính như thép, gang hoặc hợp kim sắt trong quá trình gia công.

Khác với các phương pháp sử dụng ê tô hoặc đồ gá cơ khí truyền thống, bàn từ giúp cố định phôi trên toàn bộ bề mặt tiếp xúc. Nhờ đó chi tiết được giữ ổn định hơn, giảm rung động và tăng độ chính xác khi gia công.

Hiện nay trên thị trường phổ biến nhất là bàn từ cơ nam châm vĩnh cửu, bàn từ điện và bàn từ điện vĩnh cửu.

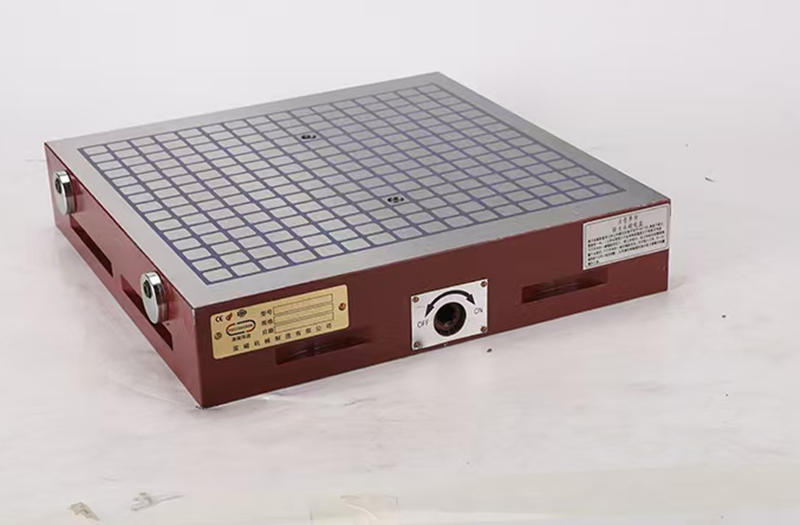

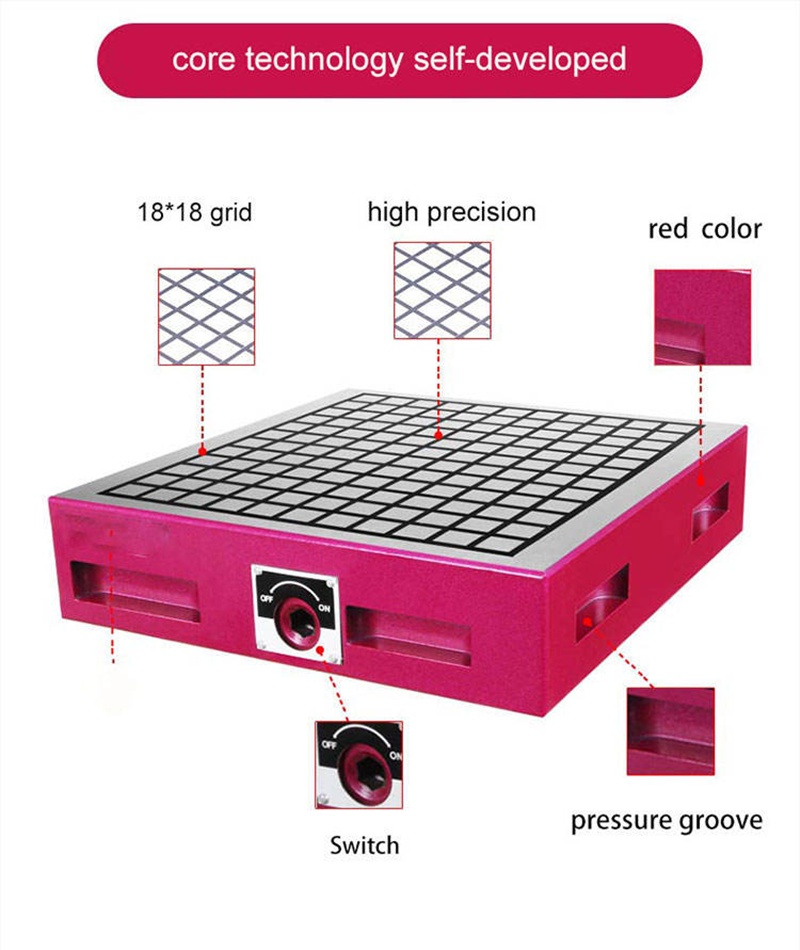

Cấu tạo của bàn từ cơ

Một bàn từ cơ chất lượng cao thường bao gồm các bộ phận chính:

Hệ thống nam châm vĩnh cửu

Đây là bộ phận tạo ra lực hút để giữ chặt phôi trên bề mặt làm việc. Nam châm được bố trí theo nhiều cực từ nhằm tạo lực hút đồng đều trên toàn bộ mặt bàn.

Bề mặt làm việc

Bề mặt bàn từ thường được chế tạo từ thép hợp kim chất lượng cao, gia công chính xác và xử lý chống mài mòn nhằm đảm bảo độ phẳng và độ bền trong quá trình sử dụng.

Cơ cấu đóng mở từ

Người vận hành sử dụng tay gạt hoặc tay quay để kích hoạt hoặc ngắt lực từ. Cơ cấu này giúp thao tác nhanh chóng và thuận tiện.

Khoang dầu chống rung

Đối với các dòng bàn từ cao cấp dùng cho CNC, bên trong thân bàn thường được tích hợp khoang dầu kín. Khoang dầu có nhiệm vụ bôi trơn cơ cấu cơ khí, giảm ma sát và hấp thụ rung động trong quá trình gia công tải nặng.

Đây là một ưu điểm quan trọng giúp bàn từ vận hành ổn định và có tuổi thọ cao hơn.

Nguyên lý hoạt động của bàn từ

Khi người vận hành thực hiện thao tác đóng từ, hệ thống nam châm bên trong sẽ được sắp xếp theo vị trí tạo ra từ trường mạnh trên bề mặt bàn.

Lực từ sinh ra sẽ hút và giữ chặt các chi tiết có từ tính. Khi cần tháo phôi, chỉ cần thực hiện thao tác khử từ, từ trường sẽ được triệt tiêu và chi tiết có thể dễ dàng được lấy ra khỏi bàn.

Quá trình này diễn ra nhanh chóng, giúp tiết kiệm đáng kể thời gian gá đặt so với các phương pháp truyền thống.

Ưu điểm nổi bật của bàn từ cơ

Gá kẹp nhanh chóng

Người vận hành chỉ cần đặt phôi lên mặt bàn và thực hiện thao tác đóng từ. Toàn bộ quá trình chỉ mất vài giây.

Tăng độ chính xác gia công

Lực từ phân bố đều giúp hạn chế biến dạng và rung động của phôi trong quá trình cắt gọt.

Không cần điện duy trì lực hút

Bàn từ cơ sử dụng nam châm vĩnh cửu nên không cần cấp điện liên tục, giúp tiết kiệm điện năng và đảm bảo an toàn sản xuất.

Tận dụng tối đa diện tích gia công

Không có ngàm kẹp hoặc cơ cấu gá nhô cao như ê tô truyền thống, giúp dao cắt tiếp cận được nhiều vị trí hơn trên chi tiết.

Độ bền cao

Các dòng bàn từ có khoang dầu chống rung thường có tuổi thọ cao, vận hành ổn định và ít phát sinh chi phí bảo trì.

Ứng dụng của bàn từ trong cơ khí

Bàn từ được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Gia công khuôn mẫu.
• Gia công thép tấm.
• Gia công chi tiết cơ khí chính xác.
• Sản xuất linh kiện công nghiệp.
• Chế tạo máy.
• Máy phay CNC.
• Máy mài phẳng.
• Trung tâm gia công CNC.
• Nhà máy cơ khí chế tạo.

Cách lựa chọn bàn từ phù hợp

Khi lựa chọn bàn từ, doanh nghiệp nên cân nhắc các yếu tố:

• Kích thước phôi cần gia công.
• Kích thước bàn máy CNC.
• Loại vật liệu gia công.
• Độ chính xác yêu cầu.
• Cường độ làm việc của nhà máy.

Đối với gia công CNC chuyên nghiệp, nên ưu tiên các dòng bàn từ có khoang dầu chống rung và nam châm vĩnh cửu siêu lực để đảm bảo hiệu quả lâu dài.

Kết luận

Bàn từ cơ là giải pháp gá kẹp hiện đại giúp nâng cao độ chính xác, tăng năng suất và giảm thời gian chuẩn bị trong gia công cơ khí. Với ưu điểm lực hút mạnh, vận hành đơn giản, không cần điện và tích hợp khoang dầu chống rung trên các dòng cao cấp, bàn từ ngày càng trở thành thiết bị không thể thiếu trong các nhà máy acơ khí, khuôn mẫu và gia công CNC hiện đại.
