Cấu Tạo Và Nguyên Lý Hoạt Động Của Kính Hiển Vi Quang Học

 I. Cấu tạo của kính hiển vi quang học

Kính hiển vi quang học gồm hai phần chính: phần cơ học và phần quang học.

1. Phần cơ học

Giúp giữ cố định các bộ phận quang học và điều chỉnh khoảng cách để lấy nét hình ảnh.

• Chân kính (đế kính): Giữ toàn bộ kính hiển vi đứng vững.

• Thân kính: Nối phần ống kính với chân kính.

• Bàn kính: Nơi đặt tiêu bản cần quan sát, có kẹp giữ tiêu bản.

• Ốc điều chỉnh:

  • Ốc vĩ (ốc chỉnh thô): Di chuyển ống kính nhanh, dùng để lấy nét sơ bộ.

  • Ốc vi (ốc chỉnh tinh): Di chuyển chậm, tinh chỉnh để ảnh rõ nét.

2. Phần quang học

Dùng để thu nhận, hội tụ và phóng đại ánh sáng từ vật mẫu.

• Nguồn sáng: Có thể là gương phản chiếu ánh sáng tự nhiên hoặc đèn điện.

• Tụ quang (condenser): Hội tụ tia sáng vào tiêu bản.

• Hệ thống thấu kính:

  • Vật kính: Gồm nhiều ống kính có độ phóng đại khác nhau (thường 4×, 10×, 40×, 100×). Đặt gần vật quan sát, tạo ảnh thật, lớn hơn, và ngược chiều của vật.

  • Thị kính: Đặt gần mắt người quan sát, có độ phóng đại 5× hoặc 10×. Dùng để phóng đại ảnh ảo của ảnh do vật kính tạo ra.

  •

II. Nguyên lý hoạt động

Quá trình tạo ảnh trong kính hiển vi gồm hai bước:

1. Vật kính tạo ảnh thật

   • Vật nhỏ cần quan sát được chiếu sáng → ánh sáng đi qua vật và vào vật kính.

   • Vật kính tạo ra ảnh thật, phóng đại, ngược chiều của vật ở phía sau tiêu điểm của nó.

2. Thị kính phóng đại ảnh thật đó

   • Ảnh thật này lại nằm trong khoảng tiêu cự của thị kính, nên thị kính hoạt động như kính lúp để phóng đại ảnh thật đó → tạo ảnh ảo, cùng chiều, phóng đại hơn nữa.

✅ Ảnh cuối cùng: là ảnh ảo, phóng đại nhiều lần và ngược chiều vật thật (so với vật quan sát ban đầu).

Tìm hiểu kính hiển vi công nghiệp, QC tại đây.

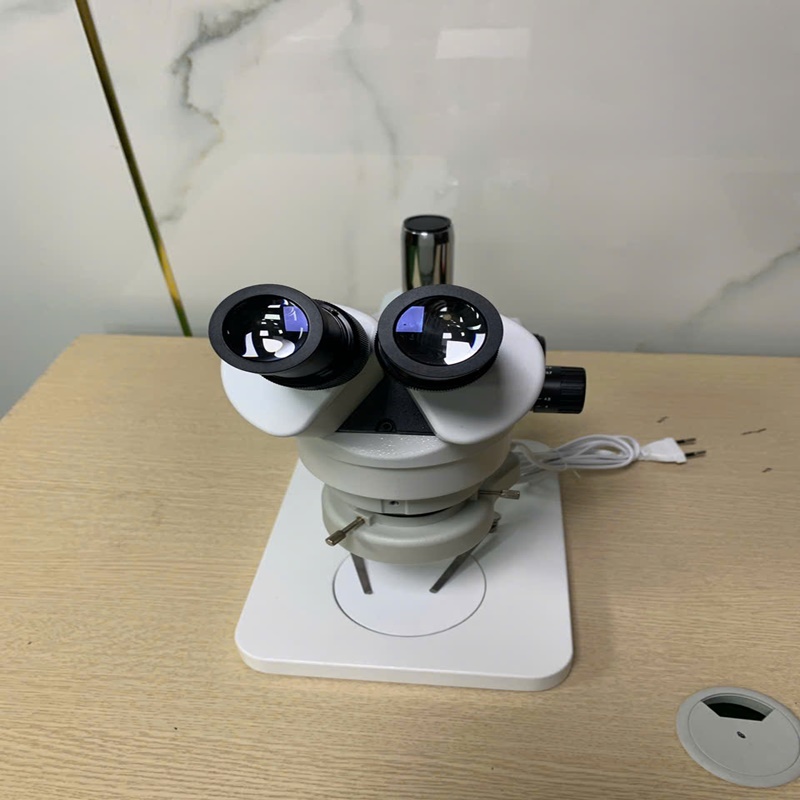

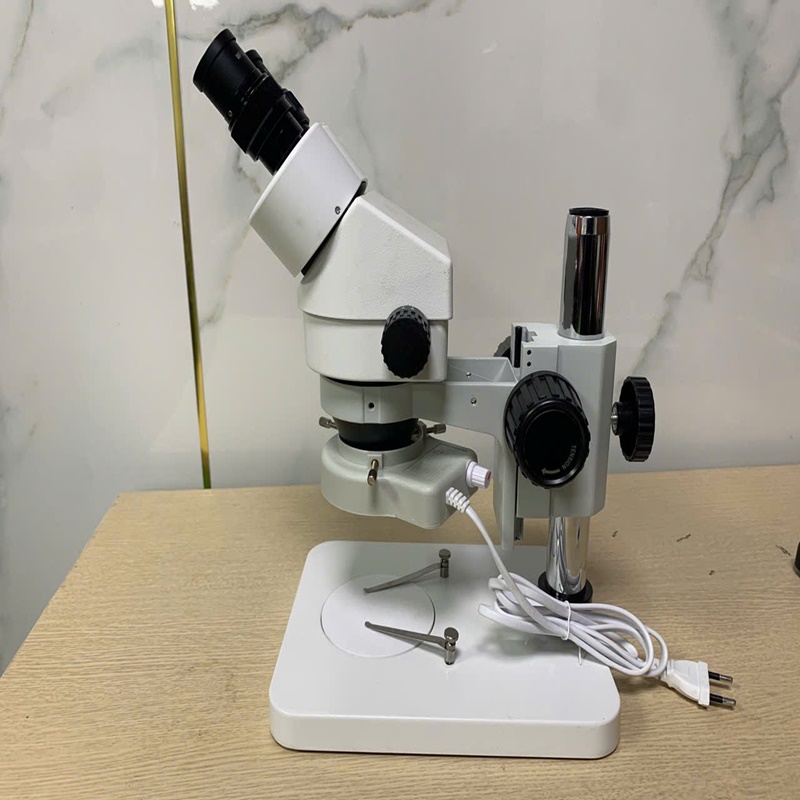

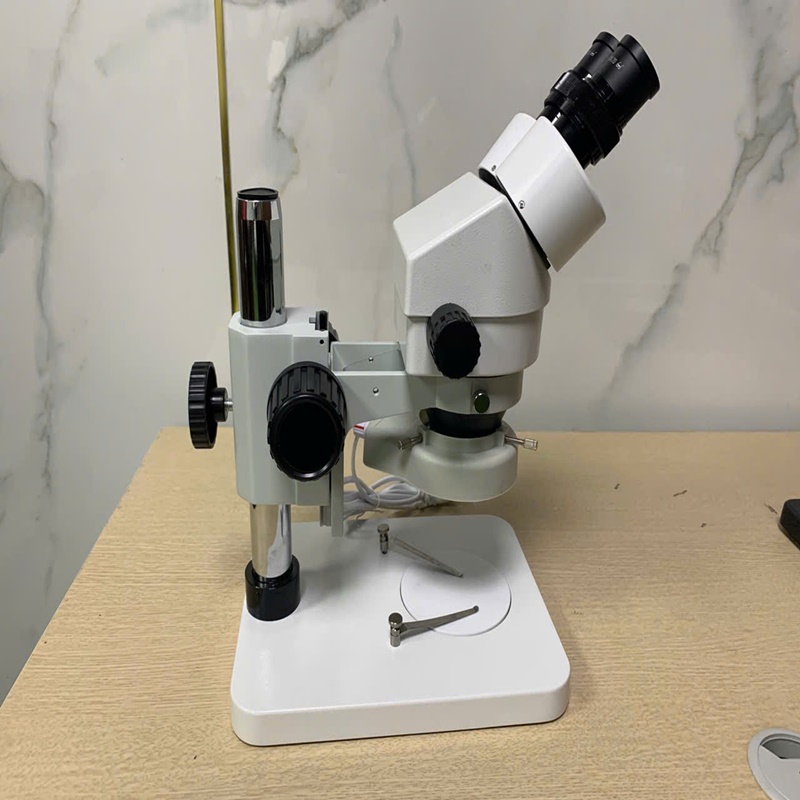

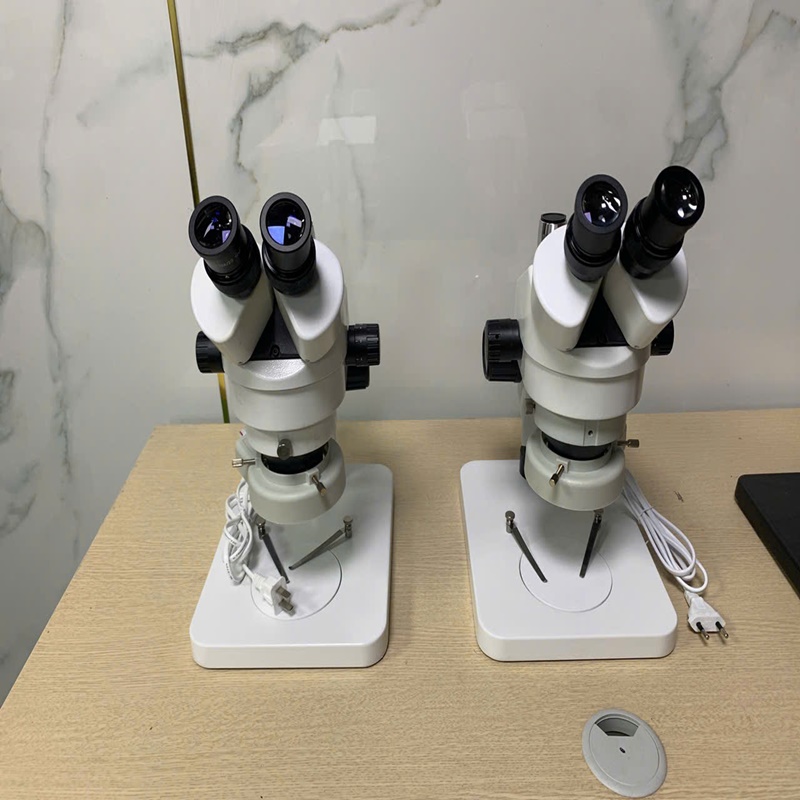

Kính hiển vi soi linh kiện

Kính hiển vi kỹ thuật số

Kính hiển vi điện tử

III. Độ phóng đại của kính hiển vi

Thông thường:

Độ phóng đại tổng = Độ phóng đại vật kính × Độ phóng đại thị kính

Ví dụ, vật kính 10X kết hợp thị kính 10X sẽ cho độ phóng đại danh nghĩa 100X.

Tuy nhiên, độ phóng đại cao không đồng nghĩa hình ảnh luôn nhiều chi tiết hơn. Độ phân giải, chất lượng quang học, ánh sáng, khẩu độ và khả năng lấy nét cũng quyết định mức độ chi tiết thực tế quan sát được.

IV. Tóm tắt sơ đồ đường truyền ánh sáng

Nguồn sáng → Gương phản chiếu → Tụ quang → Tiêu bản → Vật kính → Ảnh thật → Thị kính → Ảnh ảo (đến mắt)
