Chốt Khóa Bi: Cấu Tạo, Công Dụng Và Ứng Dụng

1. Chốt Khóa Bi Là Gì?

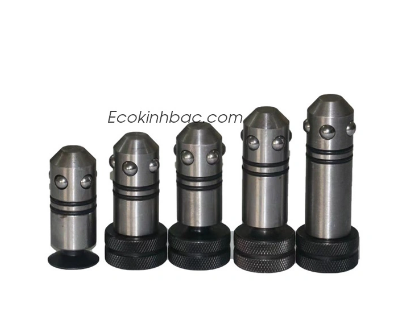

Chốt khóa bi là loại chốt sử dụng cơ cấu bi thép để hỗ trợ khóa giữ tại vị trí lắp ghép. Tùy thiết kế, các viên bi được bố trí trong thân chốt và có thể nhô ra hoặc thu vào nhờ cơ cấu điều khiển bên trong.

Cấu tạo này cho phép chốt thực hiện thao tác khóa và nhả theo nguyên lý riêng của từng dòng sản phẩm. Trong cơ khí, chốt khóa bi thường được quan tâm ở những ứng dụng cần thao tác nhanh, lặp lại nhiều lần và có yêu cầu thuận tiện khi tháo lắp.

Cần lưu ý rằng không phải mọi chốt khóa bi đều có khả năng chịu tải lớn hoặc thay thế được bu lông liên kết. Khả năng giữ phụ thuộc vào thiết kế bi, rãnh khóa, vật liệu, kích thước và điều kiện làm việc.

2. Công Dụng Của Chốt Khóa Bi

Khóa giữ các bộ phận tương thích

Cơ cấu bi giúp tạo trạng thái giữ chốt trong vị trí thiết kế. Khi được lắp đúng, chốt hỗ trợ hạn chế việc tự tuột khỏi vị trí và giúp các bộ phận liên kết hoạt động theo cấu hình dự kiến.

Trong hệ thống đồ gá, tính năng này hữu ích khi phụ kiện cần tháo lắp thường xuyên hoặc cần được giữ bằng một thao tác khóa riêng biệt.

Tăng tốc độ thay đổi đồ gá

Khi thay đổi mẫu sản phẩm, người vận hành có thể cần tháo chốt, di chuyển phụ kiện và lắp lại theo vị trí mới. Chốt khóa bi có thể giúp đơn giản hóa quá trình này nếu cơ cấu được thiết kế để thao tác nhanh.

Hỗ trợ thao tác lặp lại

Đối với những công đoạn cần thay đổi cấu hình nhiều lần, chốt khóa bi tạo điều kiện cho thao tác khóa và nhả lặp lại. Tuy nhiên, người dùng cần kiểm tra tình trạng bi, lò xo và bề mặt tiếp xúc để bảo đảm cơ cấu vẫn hoạt động bình thường.

3. Ứng Dụng Trong Đồ Gá Cơ Khí Và Bàn Gá Hàn

Chốt khóa bi có thể được ứng dụng trong các cơ cấu định vị, liên kết phụ kiện tháo lắp nhanh và một số cụm gá chuyên dụng. Nếu sử dụng trên bàn gá hàn D16/D28, cần xác nhận chốt có đúng kích thước và được thiết kế cho mục đích liên kết tương ứng.

Đặc biệt, trong môi trường hàn có nhiệt, xỉ và bụi kim loại, cơ cấu bi cần được bảo vệ khỏi nhiễm bẩn và nhiệt độ vượt giới hạn cho phép. Không nên lắp chốt có cơ cấu nhạy nhiệt sát vùng hàn nếu nhà sản xuất không cho phép.

4. Kiểm Tra Và Bảo Dưỡng

• Kiểm tra bi có chuyển động và khóa đúng vị trí không.

• Làm sạch bụi bẩn, xỉ hàn và cặn kim loại bám trên thân chốt.

• Kiểm tra độ mòn, biến dạng và khả năng hồi về của cơ cấu khóa.

• Thay thế chốt khi bi không giữ chắc hoặc cơ cấu bị kẹt.

• Không sử dụng chốt để chịu lực vượt quá thông số kỹ thuật.

Bàn gá hàn kích thước 1000x1000mm

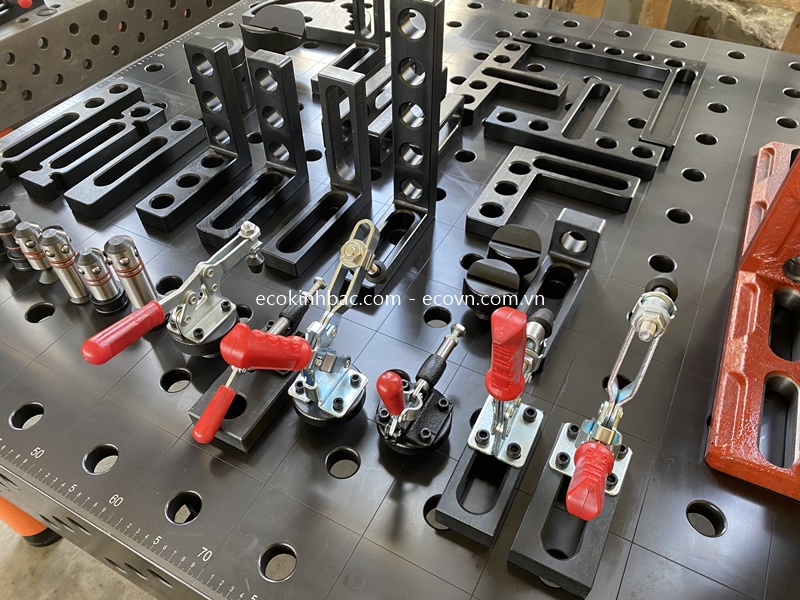

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

5. Lựa Chọn Chốt Khóa Bi Phù Hợp

Trước khi lựa chọn, cần xác định đường kính, chiều dài chốt, hành trình bi, cơ cấu điều khiển và tải trọng làm việc. Nếu chốt sử dụng trên bàn gá hàn, cần xác nhận khả năng tương thích với hệ lỗ và loại phụ kiện.

Eco Kinh Bắc hỗ trợ tư vấn lựa chọn phụ kiện bàn gá hàn D16/D28 theo nhu cầu gá lắp thực tế.
