1. Bàn Máp Đá Granite Tùy Chỉnh – Nền Tảng Cho Độ Chính Xác Tối Cao

Trong ngành công nghiệp cơ khí chính xác, đặc biệt là trong các lĩnh vực như khuôn mẫu, hàng không, điện tử và ô tô, Bàn Máp Đá Granite đã trở thành tiêu chuẩn vàng cho các phép đo kiểm và gá lắp chính xác. Bề mặt phẳng tuyệt đối, độ ổn định nhiệt và tính không nhiễm từ của đá Granite khiến nó vượt trội hơn so với bàn máp gang đúc truyền thống.

Tuy nhiên, các bàn máp tiêu chuẩn có sẵn thường chỉ đáp ứng yêu cầu về độ phẳng cơ bản. Đối với các quy trình kiểm tra phức tạp, việc cần một mặt chuẩn tích hợp sẵn các điểm gá kẹp, lỗ ren hoặc rãnh T là điều thiết yếu để tối ưu hóa thời gian thiết lập và đảm bảo tính lặp lại của phép đo.

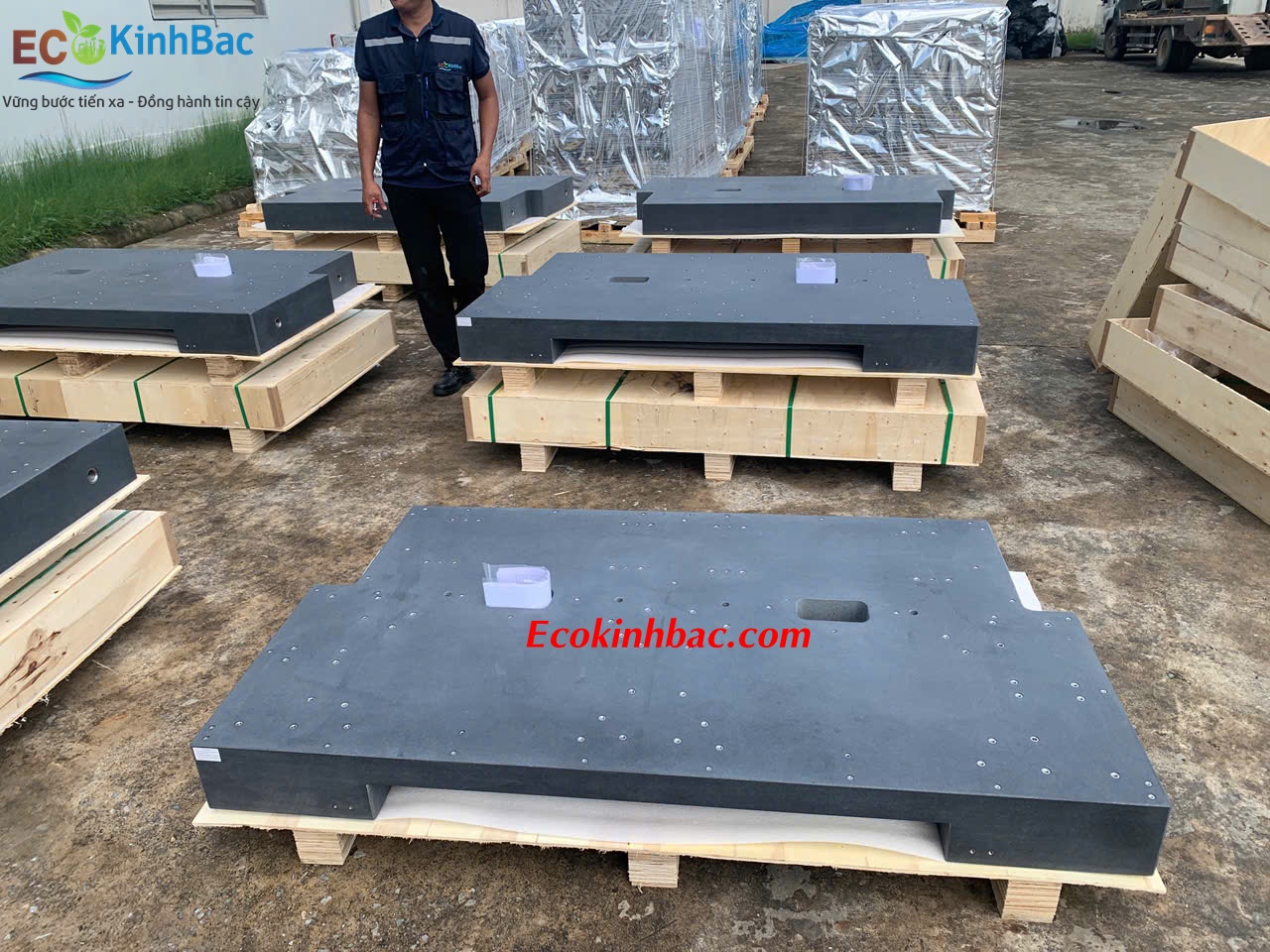

Dịch vụ Gia công bàn máp đá Granite theo bản vẽ của Eco Kinh Bắc ra đời để giải quyết chính xác nhu cầu này, biến một mặt phẳng chuẩn thành một hệ thống gá kẹp đo kiểm chuyên biệt cho riêng bạn.

2. Vì Sao Cần Gia Công Bàn Máp Đá Granite Theo Yêu Cầu Riêng?

Đối với Trưởng phòng Mua hàng và Giám đốc nhà máy, việc đầu tư vào bàn máp tùy chỉnh mang lại lợi ích rõ rệt về hiệu suất và chi phí lâu dài:

• Tối ưu hóa quy trình QC: Giảm thiểu thời gian thiết lập gá kiểm (fixturing), giúp bộ phận QC/QA tăng tốc độ kiểm tra hàng loạt.
• Độ chính xác và tính lặp lại: Đảm bảo mọi phép đo được thực hiện ở đúng vị trí gá kẹp đã được tính toán kỹ lưỡng, loại bỏ sai số do gá lắp thủ công.
• Tích hợp thiết bị đo chuyên dụng: Bàn máp có thể được gia công để lắp đặt trực tiếp các thiết bị phức tạp như đầu đo CMM, máy soi quang học, hoặc hệ thống đo laser.

3. Chuyên Sâu Kỹ Thuật: Gia Công Tùy Chỉnh Các Yếu Tố Quan Trọng

Đối với Thợ kỹ thuật và Trưởng phòng QC, đây là các hạng mục gia công chi tiết mà Eco Kinh Bắc thực hiện theo bản vẽ kỹ thuật:

3.1. Gia công Lỗ Ren (Threaded Inserts) – Từ khóa phụ: Bàn máp lỗ ren

Gia công lỗ ren trên đá Granite là một quy trình kỹ thuật cao, yêu cầu sự chính xác để không làm ảnh hưởng đến độ phẳng của bề mặt.

3.2. Gia công Rãnh T (T-Slot) và Khe Gá

Rãnh T cho phép gá kẹp và di chuyển các chi tiết/dụng cụ đo một cách linh hoạt, đặc biệt quan trọng trên các bàn máp có kích thước lớn.

• Mục đích: Tăng cường tính đa dụng của bàn máp, cho phép thợ kỹ thuật dễ dàng kẹp giữ các chi tiết có hình dạng không đều hoặc kích thước lớn.
• Kỹ thuật: Rãnh T thường được gia công bằng cách khoét rãnh sâu vào đá, sau đó chèn các thanh rãnh T bằng thép hoặc nhôm định hình. Độ chính xác của rãnh T phải đảm bảo song song tuyệt đối với các cạnh chuẩn của bàn máp.
• Giá trị mang lại: Giúp việc chuẩn bị và chuyển đổi giữa các phép đo trở nên nhanh chóng và hiệu quả hơn.

3.3. Tùy chỉnh Các Yếu Tố Bổ Sung

Ngoài ra, chúng tôi nhận gia công theo mọi chi tiết trên bản vẽ của bạn, bao gồm:

• Khắc Đường Tham chiếu (Datum Lines): Khắc laser các đường chuẩn (ví dụ: lưới $100 \text{mm} \times 100 \text{mm}$) để hỗ trợ định vị và đo lường trực quan.
• Gắn Chân Đế Tăng Chỉnh: Cung cấp chân bàn có hệ thống điều chỉnh độ cao hoặc tích hợp bộ giảm chấn khí nén cho môi trường rung động.
• Bo Cạnh/Bo Góc: Gia công bo tròn các cạnh theo yêu cầu an toàn hoặc thẩm mỹ.

4. Quy Trình 4 Bước Đặt Gia Công Bàn Máp Theo Thiết Kế tại Eco Kinh Bắc

Đối với Trưởng phòng mua hàng, Eco Kinh Bắc cam kết một quy trình làm việc rõ ràng và minh bạch:

Bước 1: Tiếp nhận và Phân tích Bản vẽ Kỹ thuật

Khách hàng cung cấp bản vẽ thiết kế (2D/3D) chi tiết, bao gồm:

• Kích thước tổng thể (Dài x Rộng x Dày).
• Cấp độ chính xác yêu cầu (Grade 00, 0, 1, 2).
• Vị trí, kích thước và số lượng Lỗ Ren / Rãnh T.
• Yêu cầu về khung chân đế và phụ kiện.

Bước 2: Tư vấn Vật liệu và Tối ưu Thiết kế

Đội ngũ kỹ sư của Eco Kinh Bắc sẽ đánh giá bản vẽ, đưa ra đề xuất tối ưu về loại đá Granite phù hợp (ví dụ: Black Granite) và vật liệu chèn (thép không gỉ) để đảm bảo độ bền và độ chính xác tối đa, đồng thời tối ưu chi phí.

Bước 3: Gia Công CNC và Mài Rà (Lapping) Chuyên Sâu

Quá trình gia công được thực hiện trong môi trường kiểm soát nhiệt độ nghiêm ngặt:

• Gia công lỗ và rãnh: Sử dụng máy CNC chính xác cao.
• Mài Rà Bề Mặt: Quá trình Mài Rà (Lapping) thủ công kết hợp máy móc để đạt đến cấp độ phẳng yêu cầu (ví dụ: $0.8 \mu m$ cho Cấp 00).

Bước 4: Kiểm Định Chất Lượng và Bàn Giao Chứng Nhận

Mỗi sản phẩm bàn máp trước khi xuất xưởng đều trải qua quy trình QC nghiêm ngặt:

• Kiểm tra độ phẳng bằng Auto-Collimator hoặc thiết bị đo lường chuẩn quốc tế.
• Kiểm tra vị trí và dung sai của Lỗ Ren/Rãnh T.
• Cung cấp đầy đủ Giấy Chứng Nhận Cấp Độ Phẳng (Certificate of Flatness) theo tiêu chuẩn DIN 876, khẳng định chất lượng và độ tin cậy của sản phẩm.

5. Vì Sao Nên Chọn Eco Kinh Bắc?

Eco Kinh Bắc không chỉ là nhà phân phối, mà còn là đối tác gia công chiến lược của bạn:

• Kinh nghiệm Chuyên môn: Đội ngũ kỹ sư có kinh nghiệm sâu rộng về đo lường và gia công cơ khí chính xác.
• Thiết bị Hiện đại: Sử dụng công nghệ CNC và quy trình Mài Rà tiên tiến nhất để đạt cấp độ chính xác $0.8 \mu m$.
• Cam kết Chất lượng: Mỗi sản phẩm đều được kiểm định và cấp chứng nhận rõ ràng, đảm bảo tiêu chuẩn quốc tế cho phòng QC của bạn.

Liên hệ ngay với Eco Kinh Bắc để nhận tư vấn và báo giá chi tiết cho giải pháp Gia công Bàn Máp Đá Granite theo thiết kế riêng, biến ý tưởng đo kiểm phức tạp của bạn thành hiện thực chính xác!
