Kết Hợp Kẹp Góc, Chốt Định Vị Và Khối Đỡ D16/D28 Khi Gá Hàn Góc

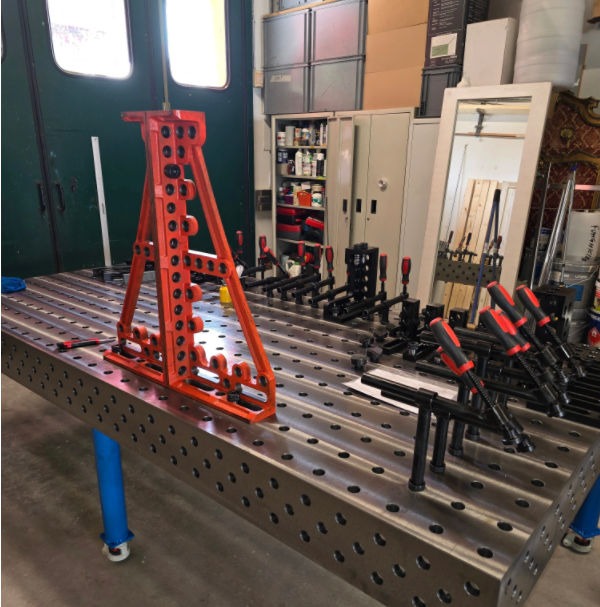

Gá góc trên bàn gá hàn 3D cần kết hợp phụ kiện

Trong gia công kết cấu cơ khí, nhiều chi tiết không chỉ được hàn trên một mặt phẳng mà cần tạo thành các góc 45°, 90° hoặc liên kết thẳng 180°. Nếu chỉ sử dụng một loại phụ kiện, việc vừa tạo góc vừa giữ phôi ổn định sẽ khó thực hiện.

Đây là lý do hệ thống phụ kiện bàn gá hàn 3D D16/D28 được thiết kế theo hướng kết hợp nhiều chức năng. Kẹp góc, chốt định vị, khối đỡ, cữ chặn và thước định vị có thể phối hợp với nhau để tạo thành bộ gá phù hợp với từng sản phẩm.

Kẹp góc đảm nhiệm vai trò gì?

Kẹp góc được sử dụng để hỗ trợ giữ và định vị các chi tiết theo góc mong muốn. Tùy thiết kế bộ gá, người dùng có thể lựa chọn kẹp 45°, 90° hoặc 180°.

Ví dụ, khi chế tạo một khung vuông, kẹp 90° có thể được sử dụng để hỗ trợ giữ hai thanh tạo thành góc vuông. Với kết cấu cần tạo góc nghiêng, kẹp 45° có thể kết hợp cùng khối đỡ và cữ định vị.

Đối với hai chi tiết cần căn thẳng hàng, cấu hình 180° có thể hỗ trợ tạo chuẩn liên kết theo phương thẳng.

Chốt định vị giúp cố định vị trí phụ kiện

Sau khi xác định vị trí của kẹp góc, chốt định vị được sử dụng để cố định phụ kiện vào hệ thống lỗ trên bàn gá.

Điều này đặc biệt hữu ích khi phải thay đổi vị trí gá theo từng kích thước sản phẩm. Người vận hành có thể tháo chốt, di chuyển phụ kiện đến vị trí mới và cố định lại thay vì phải chế tạo một bộ gá hoàn toàn khác.

D16 sử dụng hệ lỗ Ø16, thường bố trí bước lỗ 50×50 mm; D28 sử dụng hệ lỗ Ø28, thường bố trí bước lỗ 100×100 mm. Vì vậy cần lựa chọn đúng phụ kiện theo hệ bàn đang sử dụng.

Khối đỡ và cữ chặn hoàn thiện bộ gá

Kẹp góc không nên hoạt động độc lập. Với những chi tiết dài hoặc có trọng lượng đáng kể, khối đỡ giúp tạo điểm tựa cho phôi trong khi cữ chặn giúp xác định vị trí theo chiều dài hoặc chiều rộng.

Một cấu hình cơ bản có thể thực hiện:

Khối đỡ → cữ chặn → chốt định vị → kẹp góc → đặt phôi → kiểm tra → hàn.

Nếu cần kiểm soát khoảng cách giữa các chi tiết, có thể bổ sung thước định vị.

Ứng dụng thực tế

Cách kết hợp này phù hợp với:

• Khung thép hộp.

• Khung máy.

• Giá đỡ cơ khí.

• Bàn, kệ và kết cấu thép.

• Chi tiết cần hàn vuông góc.

• Các cụm kết cấu có góc nghiêng.

• Bộ gá cần thay đổi thường xuyên.

Điểm quan trọng là mỗi phụ kiện nên đảm nhiệm đúng chức năng. Khối đỡ dùng để tạo điểm tựa, cữ chặn tạo chuẩn, chốt cố định phụ kiện và kẹp thực hiện nhiệm vụ giữ phôi.

Tìm hiểu bàn gá hàn

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

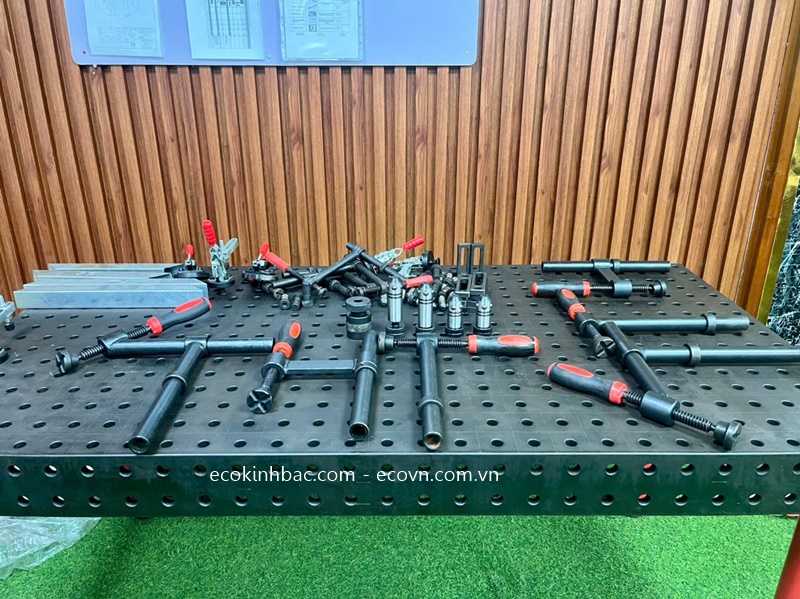

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn D16/D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D16/D28 và phụ kiện đi kèm, phục vụ nhu cầu định vị, đỡ, chặn, kẹp và gá các chi tiết cơ khí.

Việc lựa chọn phụ kiện có thể dựa trên kích thước phôi, hình dạng kết cấu, góc cần gá và phương án sản xuất thực tế.
