Chốt Định Vị Và Cố Định Phụ Kiện Bàn Gá Hàn 3D D16

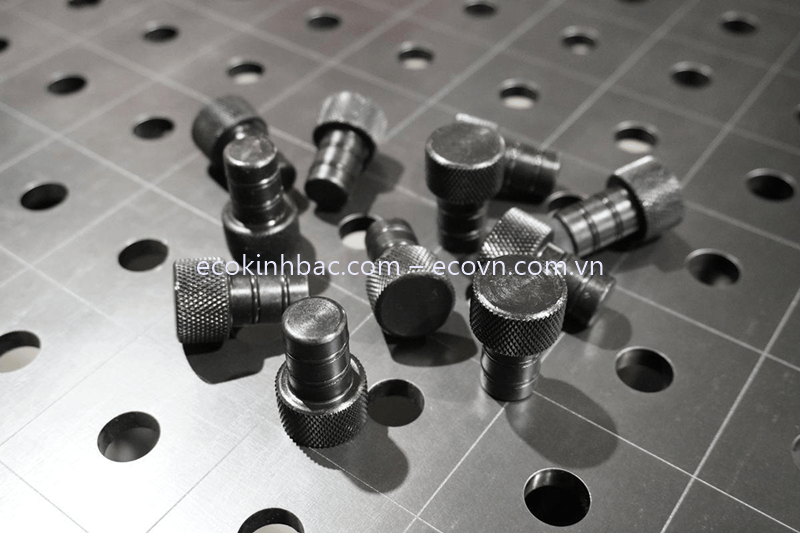

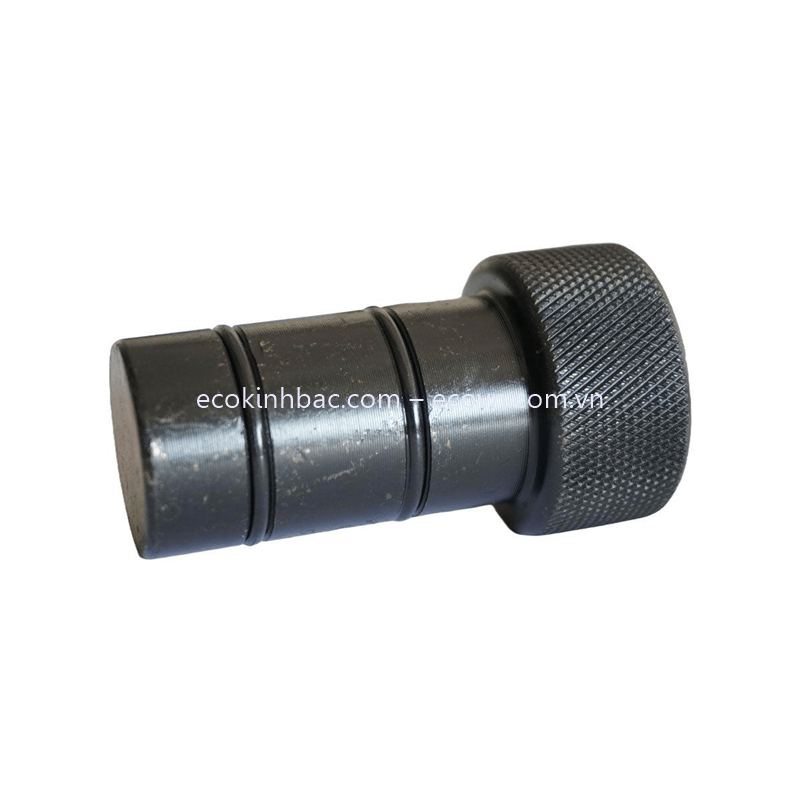

Positioning Lock Pin là chốt định vị và cố định phụ kiện được sử dụng trên hệ thống bàn gá hàn 3D. Chốt có nhiệm vụ xác định vị trí của các phụ kiện đồ gá thông qua hệ thống lỗ trên mặt bàn, đồng thời giúp giữ phụ kiện ổn định trong quá trình gá đặt, lắp ráp và hàn.

Đối với bàn gá hàn 3D D16, Positioning Lock Pin là một trong những phụ kiện quan trọng giúp người dùng xây dựng đồ gá mô-đun, linh hoạt và có khả năng thay đổi vị trí theo từng sản phẩm.

1. Positioning Lock Pin là gì?

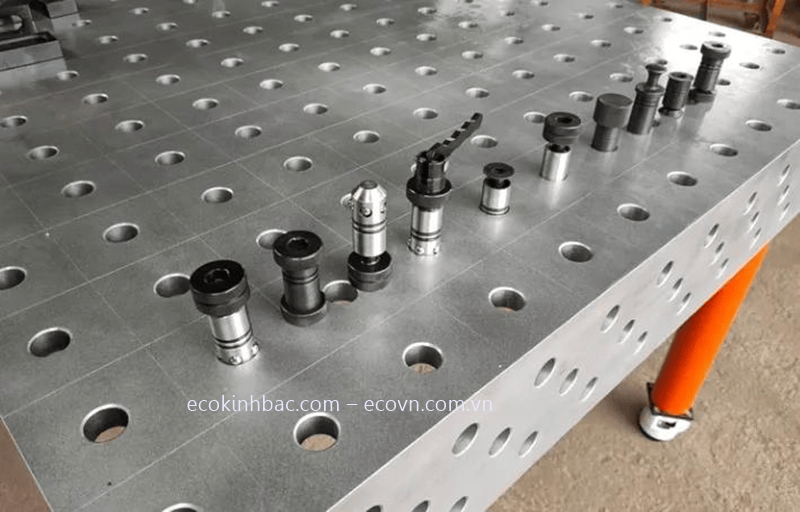

Positioning Lock Pin có thể hiểu là chốt khóa định vị hoặc chốt định vị cố định. Chốt được đưa vào các lỗ trên bàn gá hàn để xác định vị trí của phụ kiện như ê-ke, thước định vị, block, cữ chặn hoặc các chi tiết gá khác.

Khác với việc chỉ sử dụng một mặt tỳ hoặc kẹp để giữ phôi, chốt định vị giúp thiết lập mối quan hệ vị trí giữa phụ kiện và bàn gá.

Khi phụ kiện đã được đặt đúng vị trí, cơ cấu khóa của chốt giúp cố định phụ kiện, hạn chế dịch chuyển trong quá trình thao tác.

2. Công dụng của Positioning Lock Pin

Xác định vị trí phụ kiện

Đây là chức năng chính của Positioning Lock Pin. Chốt được lắp vào hệ thống lỗ của bàn, giúp xác định vị trí của phụ kiện theo các điểm chuẩn có sẵn.

Nhờ đó, người dùng có thể bố trí các phụ kiện theo một cấu hình đồ gá đã xác định.

Cố định phụ kiện

Sau khi xác định vị trí, chốt giúp giữ phụ kiện ổn định trên bàn gá. Điều này đặc biệt cần thiết khi phụ kiện phải chịu lực tác động trong quá trình gá và hàn.

Hỗ trợ tạo đồ gá lặp lại

Khi một sản phẩm được sản xuất nhiều lần, vị trí của các phụ kiện có thể được thiết lập theo cùng một cấu hình. Positioning Lock Pin giúp người vận hành nhanh chóng đưa phụ kiện về vị trí đã xác định.

Điều này góp phần giảm thời gian căn chỉnh đồ gá giữa các lần sản xuất.

Tăng tính linh hoạt cho bàn gá hàn

Khi cần gia công sản phẩm khác, người dùng có thể tháo chốt, di chuyển phụ kiện sang vị trí mới và thiết lập lại đồ gá.

Bàn hàn vì vậy có thể phục vụ nhiều loại sản phẩm thay vì chỉ sử dụng cho một bộ gá cố định.

3. Positioning Lock Pin hoạt động như thế nào?

Có thể hình dung nguyên lý sử dụng theo trình tự:

Bàn gá hàn → lỗ định vị → Positioning Lock Pin → phụ kiện → phôi

Quy trình cơ bản:

Bước 1: Xác định vị trí cần đặt phụ kiện trên bàn.

Bước 2: Đưa chốt vào lỗ định vị phù hợp.

Bước 3: Đặt phụ kiện vào vị trí cần gá.

Bước 4: Khóa chốt để cố định phụ kiện.

Bước 5: Đặt phôi vào mặt chuẩn hoặc cữ chặn.

Bước 6: Sử dụng kẹp để giữ phôi.

Bước 7: Kiểm tra vị trí và tiến hành hàn.

Điểm cần lưu ý là chốt định vị và kẹp phôi có chức năng khác nhau. Chốt chủ yếu xác định và giữ vị trí của phụ kiện đối với bàn, trong khi kẹp tạo lực giữ phôi trong quá trình gia công.

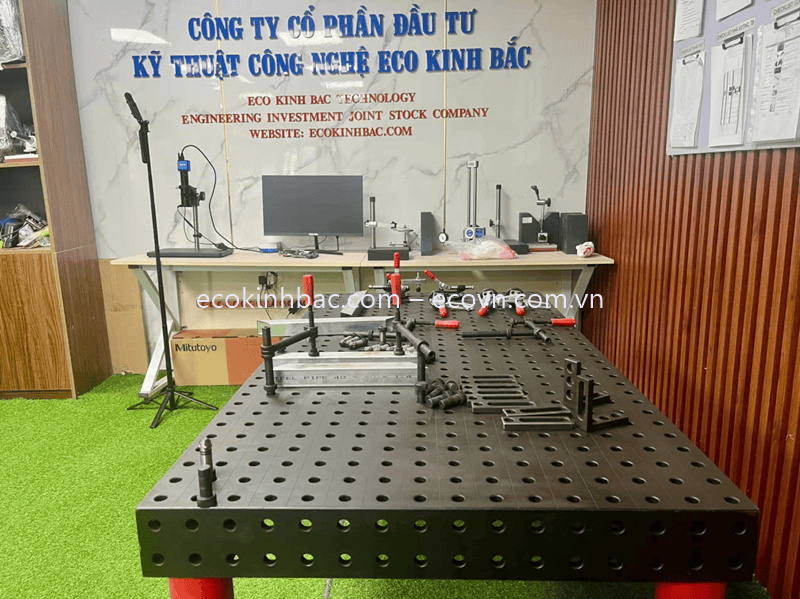

4. Positioning Lock Pin kết hợp với phụ kiện nào?

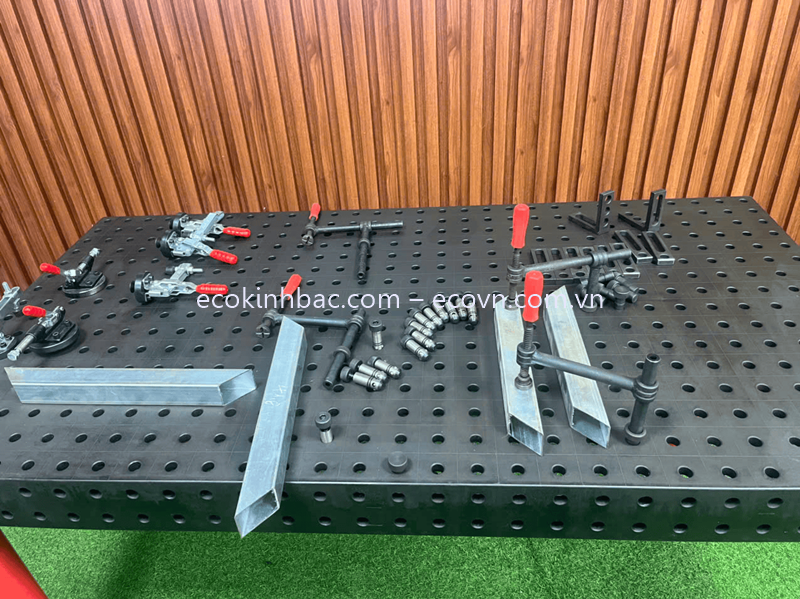

Positioning Lock Pin có thể kết hợp với nhiều phụ kiện của bàn gá hàn 3D:

Sự kết hợp giữa các phụ kiện giúp tạo thành một hệ thống đồ gá phù hợp với từng loại sản phẩm.

5. Positioning Lock Pin D16 dùng cho bàn gá hàn nào?

Khi lựa chọn chốt, cần xác định đường kính hệ thống lỗ của bàn gá hàn.

Đối với hệ D16, các phụ kiện được thiết kế tương thích với hệ lỗ Ø16 mm theo cấu hình của bàn.

Do đó, khi mua Positioning Lock Pin, cần kiểm tra đúng hệ D16 hoặc D28 để đảm bảo chốt và phụ kiện có khả năng tương thích.

Không nên lựa chọn chốt chỉ dựa trên hình dáng bên ngoài. Đường kính chốt, kiểu kết nối và kích thước phụ kiện cần phù hợp với hệ thống bàn đang sử dụng.

6. Positioning Lock Pin khác gì chốt khóa nhanh?

Hai loại chốt đều có thể xuất hiện trong cùng một hệ thống bàn gá hàn nhưng mục đích sử dụng có thể khác nhau.

Positioning Lock Pin: tập trung vào định vị và cố định vị trí của phụ kiện trên hệ thống lỗ.

Quick Lock Pin: tập trung nhiều hơn vào thao tác khóa và tháo/lắp nhanh trong quá trình setup.

Trong thực tế, hai loại chốt có thể được sử dụng kết hợp tùy theo thiết kế của phụ kiện và yêu cầu đồ gá.

7. Ứng dụng thực tế

Positioning Lock Pin phù hợp với nhiều công việc:

• Gá hàn khung thép.

• Chế tạo khung máy.

• Gia công kết cấu hộp.

• Lắp ráp cơ khí.

• Chế tạo đồ gá.

• Sản xuất nhiều mã sản phẩm.

• Gá các chi tiết cần định vị lặp lại.

• Thiết lập đồ gá trên bàn hàn 3D.

Đặc biệt hữu ích đối với các xưởng cần thay đổi cấu hình đồ gá thường xuyên nhưng vẫn muốn duy trì các điểm chuẩn đã thiết lập.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

8. Mua Positioning Lock Pin tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp Positioning Lock Pin – chốt định vị và cố định phụ kiện bàn gá hàn 3D, cùng các nhóm phụ kiện D16/D28 như ê-ke, thước định vị, chốt khóa nhanh, kẹp, block và cữ chặn.

Khi lựa chọn sản phẩm, khách hàng nên cung cấp hệ bàn D16/D28, loại phụ kiện cần cố định và yêu cầu gá đặt thực tế để được tư vấn loại chốt phù hợp.
