Tư Vấn Thiết Kế Bàn Máp Đá Granite: Những Lưu Ý Quan Trọng Kỹ Sư QC Mới Không Thể Bỏ Qua

Tư Vấn Thiết Kế Bàn Máp Đá Granite: Những Lưu Ý Quan Trọng Kỹ Sư QC Mới Không Thể Bỏ Qua

1. Giới Thiệu: Vai Trò Của Kỹ Sư QC Trong Việc Thiết Kế Bàn Máp

Đối với một Kỹ sư QC mới, Bàn Máp Đá Granite không chỉ là một thiết bị đo lường; nó là mặt phẳng tham chiếu tuyệt đối – nền tảng cho mọi phép đo chính xác. Việc xác định đúng yêu cầu kỹ thuật và tham gia vào quá trình Tư vấn thiết kế bàn máp là cực kỳ quan trọng, bởi quyết định của bạn sẽ ảnh hưởng đến chất lượng và hiệu suất của toàn bộ phòng QC trong nhiều năm.

Bài viết này sẽ cung cấp những lưu ý cốt lõi, giúp Kỹ sư QC mới tự tin làm việc với nhà cung cấp như Eco Kinh Bắc để thiết kế ra chiếc bàn máp hoàn hảo cho mục đích sử dụng.

2. Lưu Ý 1: Xác Định Đúng Cấp Độ Chính Xác (Grade)

Sai lầm phổ biến nhất của Kỹ sư QC mới là chọn cấp độ quá cao (gây lãng phí) hoặc quá thấp (gây sai số).

2.1. Phân loại Cấp Độ theo Tiêu chuẩn DIN 876

Cấp Độ (Grade)

Độ Phẳng (μm)

Ứng dụng Phù hợp (Tư vấn thiết kế bàn máp)

Cấp 2

Thấp nhất

Kiểm tra cơ bản tại xưởng sản xuất, gá kẹp không đòi hỏi độ chính xác quá cao.

Cấp 1

Trung bình

Gá kẹp và kiểm tra các chi tiết cơ khí thông thường, môi trường sản xuất có kiểm soát.

Cấp 0

Cao

Phòng QC tiêu chuẩn, gá đặt thiết bị đo cao, Panme, gá kiểm chi tiết chính xác.

Cấp 00

Rất cao

Phòng Lab nghiên cứu, đo kiểm cực kỳ chính xác (quang học, bán dẫn), đặt Máy đo tọa độ (CMM).

Lời khuyên cho Kỹ sư QC: Hãy tham khảo dung sai của các chi tiết sản xuất mà bạn chịu trách nhiệm. Nếu dung sai yêu cầu dưới $10 \mu m$, bạn nên cân nhắc Cấp 0 hoặc Cấp 00 để đảm bảo độ tin cậy của phép đo.

2.2. Kiểm tra Chứng nhận (Certification)

Sau khi gia công, Bàn Máp phải đi kèm với Giấy Chứng Nhận Cấp Độ Phẳng (Certificate of Flatness). Kỹ sư QC phải đảm bảo chứng nhận này hợp lệ và xác nhận rằng cấp độ thực tế đạt được khớp với yêu cầu thiết kế ban đầu.

3. Lưu Ý 2: Xác Định Kích Thước và Khả Năng Chịu Tải

3.1. Quy tắc về Kích thước

Kích thước (Dài x Rộng) của Bàn Máp nên được thiết kế lớn hơn chi tiết lớn nhất mà bạn cần đo ít nhất 20-30% để đảm bảo dụng cụ đo có thể di chuyển thoải mái và chi tiết được đặt cách xa các cạnh.

3.2. Tính toán Tải Trọng (Load Capacity)

  • Công thức Đơn giản: Tải trọng tối đa cần được tính bằng Khối lượng chi tiết lớn nhất + Tổng khối lượng thiết bị đo (đồng hồ so, dưỡng đo, gá kẹp, đầu đo CMM).
  • Tác động: Nếu tải trọng vượt quá khả năng chịu đựng của Bàn Máp, độ phẳng sẽ bị biến dạng tạm thời, dẫn đến sai số. Kỹ sư QC phải cung cấp thông tin tải trọng chính xác để Eco Kinh Bắc thiết kế độ dày đá và khung chân phù hợp.

4. Lưu Ý 3: Yêu Cầu Thiết Kế Tùy Chỉnh (Customization)

Đây là điểm khác biệt lớn nhất giữa bàn máp tiêu chuẩn và bàn máp tùy chỉnh, nơi Kỹ sư QC có thể tối ưu hóa quy trình làm việc.

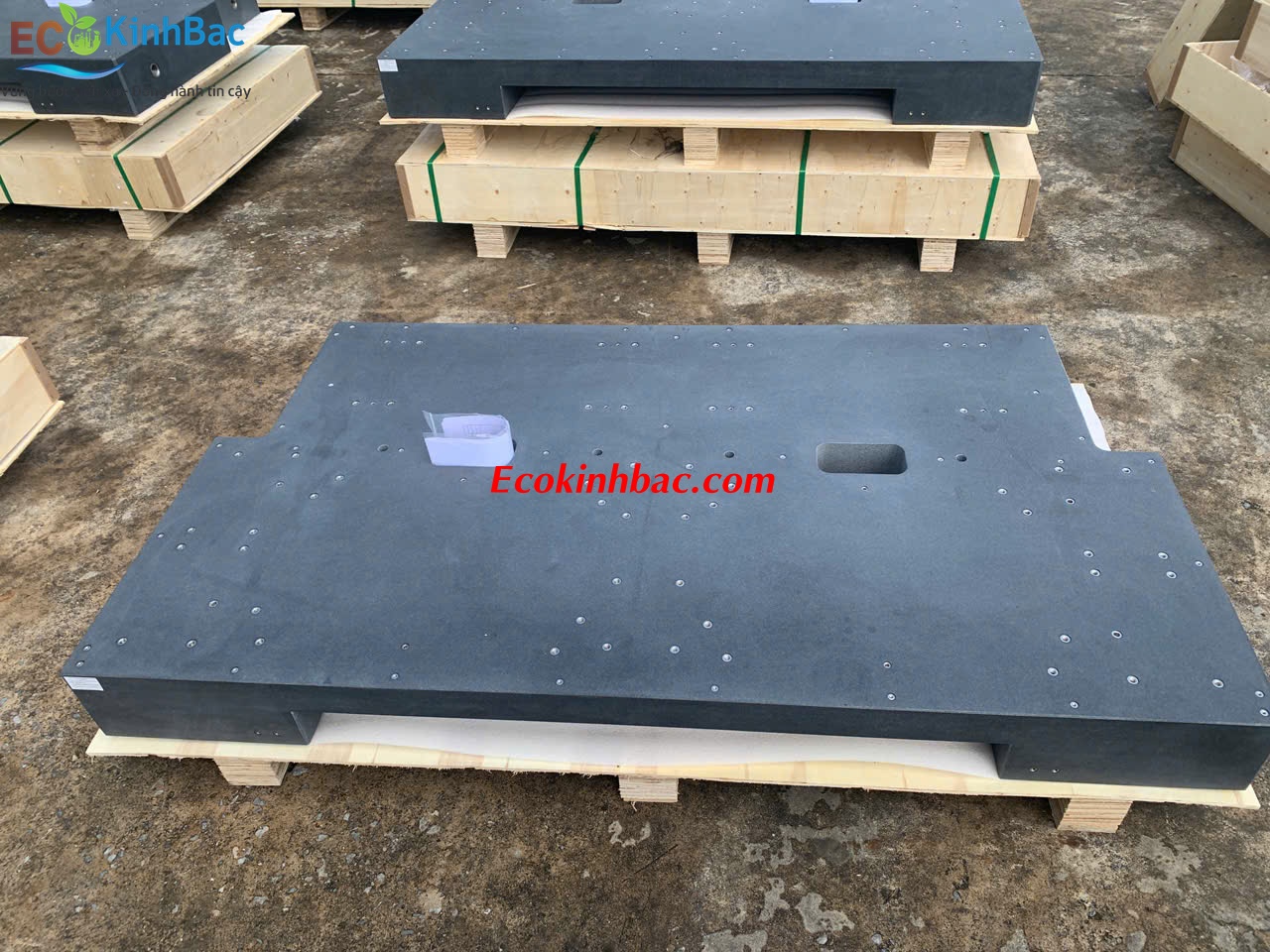

4.1. Vị trí Lỗ Ren (Threaded Inserts)

  • Xác định Sơ đồ Gá kẹp: Nếu bạn thường xuyên đo một loại chi tiết lặp lại, hãy thiết kế sơ đồ lỗ ren (M6, M8, M10,...) ngay trên bản vẽ bàn máp. Điều này cho phép bạn lắp đặt đồ gá nhanh chóng và đồng nhất.
  • Tư vấn Vật liệu: Hãy hỏi nhà cung cấp về vật liệu chèn ren (thường là Thép không gỉ) và chất kết dính để đảm bảo độ bền và không gây biến dạng đá.

4.2. Tích hợp Rãnh T (T-Slot)

Nếu bạn cần linh hoạt thay đổi vị trí gá kẹp cho nhiều chi tiết khác nhau, việc yêu cầu Rãnh T sẽ giúp bạn di chuyển và cố định kẹp nhanh hơn.

4.3. Thiết kế Chân Chống Rung (Nếu cần)

Trong môi trường có độ rung cao (gần máy dập, máy CNC lớn), Kỹ sư QC nên yêu cầu chân bàn có hệ thống giảm chấn khí nén để cách ly Bàn Máp khỏi rung động bên ngoài, đặc biệt quan trọng khi sử dụng CMM.

5. Kết Luận: Tối Ưu Hóa Bàn Máp Chính là Tối Ưu Hóa QC

Đối với Kỹ sư QC, việc tham gia vào quá trình Tư vấn thiết kế bàn máp là cơ hội để xây dựng một môi trường đo lường chuẩn mực, chuyên nghiệp.

Việc hiểu rõ các yếu tố về cấp độ chính xác, tải trọng, và khả năng tùy chỉnh lỗ ren/rãnh T sẽ giúp bạn đưa ra yêu cầu kỹ thuật rõ ràng cho nhà cung cấp, đảm bảo bạn nhận được thiết bị không chỉ đạt chuẩn mà còn tối ưu hóa được hiệu suất công việc hàng ngày.

Hãy coi Eco Kinh Bắc không chỉ là nhà cung cấp, mà là đối tác kỹ thuật giúp bạn thiết kế nên công cụ QC hoàn hảo!

Bạn là Kỹ sư QC đang chuẩn bị thiết kế Bàn Máp mới?

Liên hệ ngay với Eco Kinh Bắc để được đội ngũ chuyên gia hỗ trợ tư vấn thiết kế miễn phí, đảm bảo mọi thông số kỹ thuật đều đạt chuẩn quốc tế!
