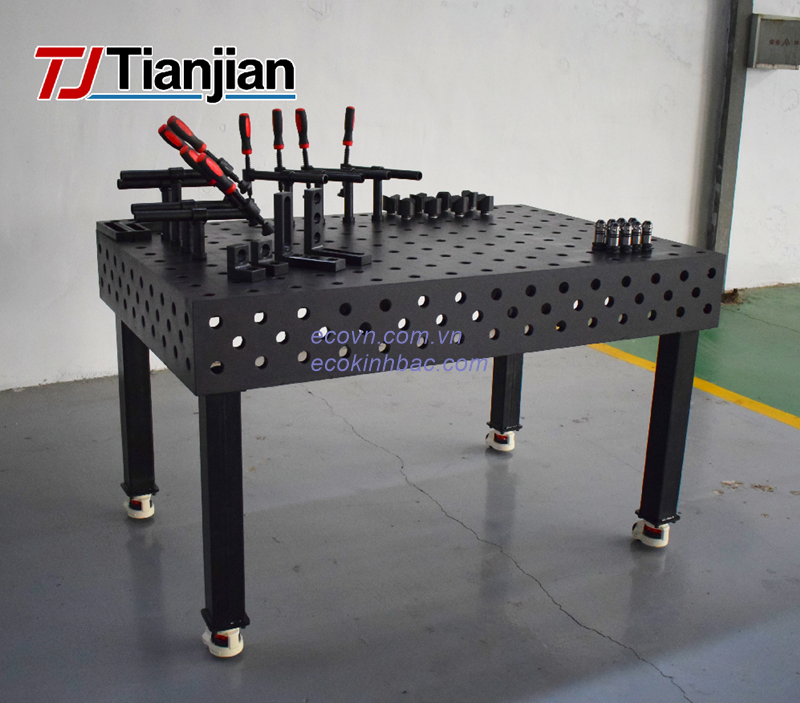

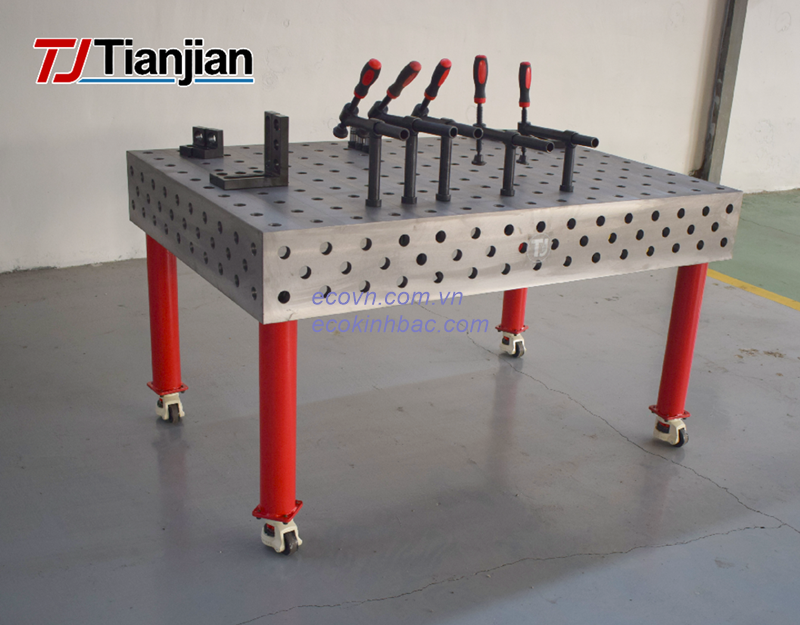

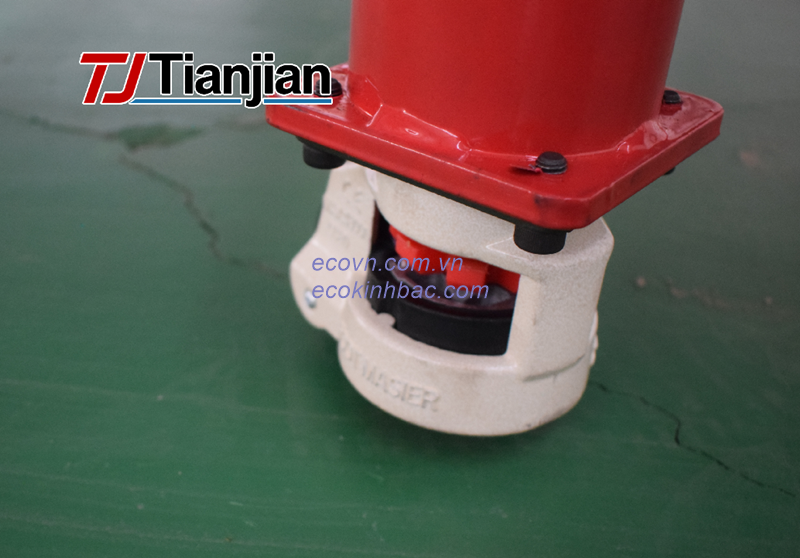

Bàn Gá Hàn 3D D16 1500×800×100mm

Bàn gá hàn 3D D16 1500×800×100mm là gì?

Bàn gá hàn 3D D16 1500×800×100mm là hệ thống bàn gá hỗ trợ định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn kết cấu cơ khí.

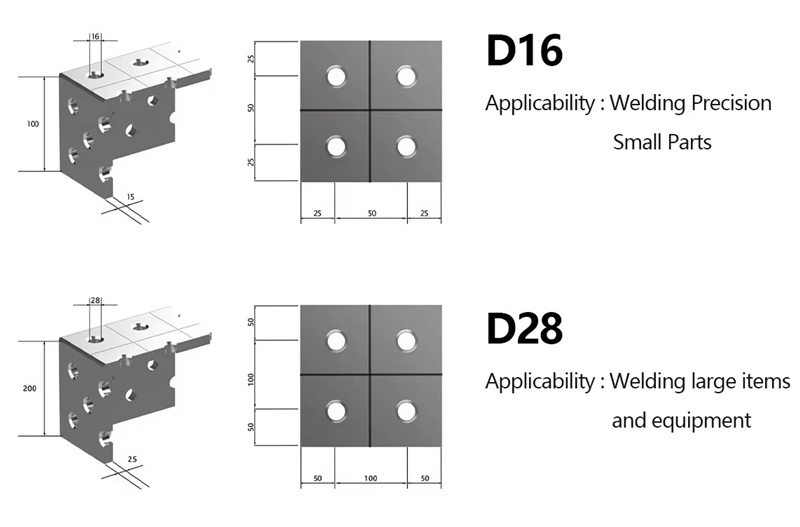

Bàn sử dụng hệ lỗ D16 – đường kính lỗ 16 mm, cho phép kết hợp với các phụ kiện gá hàn D16 như chốt định vị, cữ chặn, khối đỡ, kẹp và các loại phụ kiện tạo góc.

Với kích thước mặt bàn 1500×800 mm, sản phẩm tạo không gian làm việc phù hợp cho nhiều loại chi tiết và cụm kết cấu có kích thước vừa. Chiều cao bàn 100 mm giúp bố trí bàn trong nhiều cấu hình đồ gá khác nhau.

Thông số kỹ thuật

Lưu ý: Các thông số về vật liệu, cấu hình chân bàn, xử lý bề mặt và phụ kiện đi kèm cần xác nhận theo từng phiên bản sản phẩm thực tế.

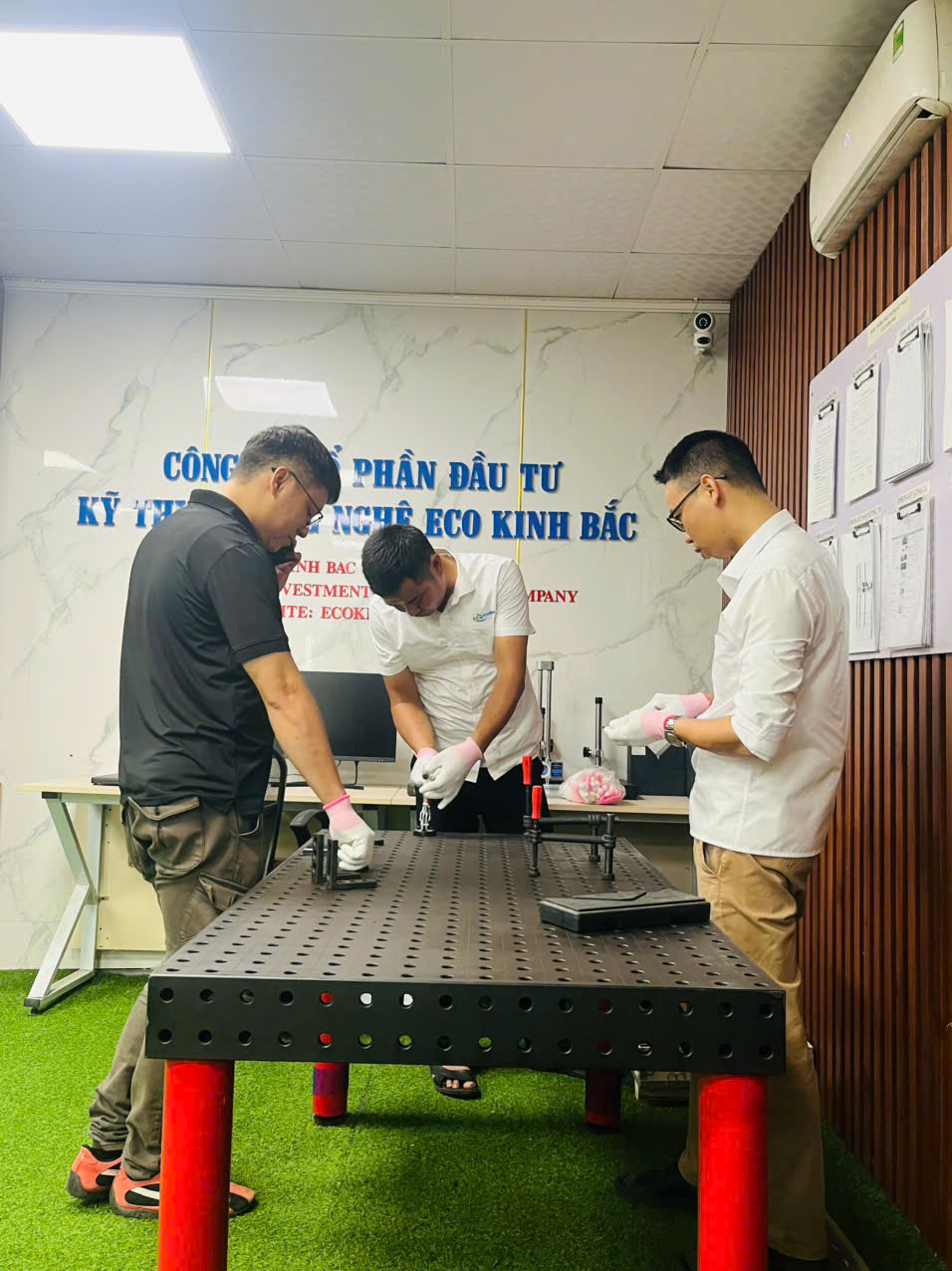

Hệ lỗ D16 hỗ trợ gá hàn linh hoạt

Một trong những ưu điểm của bàn gá hàn D16 là khả năng kết hợp với nhiều loại phụ kiện thông qua hệ thống lỗ trên mặt bàn.

Người dùng có thể bố trí chốt định vị để xác định vị trí, sử dụng cữ chặn và khối đỡ để tạo điểm tựa, sau đó kết hợp kẹp gá để cố định phôi trước khi hàn.

Cách bố trí này giúp người thợ dễ dàng thay đổi vị trí phụ kiện khi chuyển sang sản phẩm hoặc kích thước chi tiết khác.

Kích thước 1500×800mm phù hợp với những công việc nào?

Với mặt bàn rộng 1500×800 mm, bàn có thể được sử dụng cho nhiều công việc trong xưởng cơ khí như:

• Gá hàn khung hộp và khung máy.

• Gia công giá đỡ, bệ đỡ và tay đỡ.

• Gá các cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Định vị bản mã, thanh thép và chi tiết dạng hộp.

• Lắp ráp các cụm kết cấu kim loại.

• Hỗ trợ căn chỉnh chi tiết trước và sau khi hàn.

Tùy theo hình dạng phôi, người sử dụng có thể kết hợp nhiều phụ kiện D16 để tạo thành cấu hình gá phù hợp.

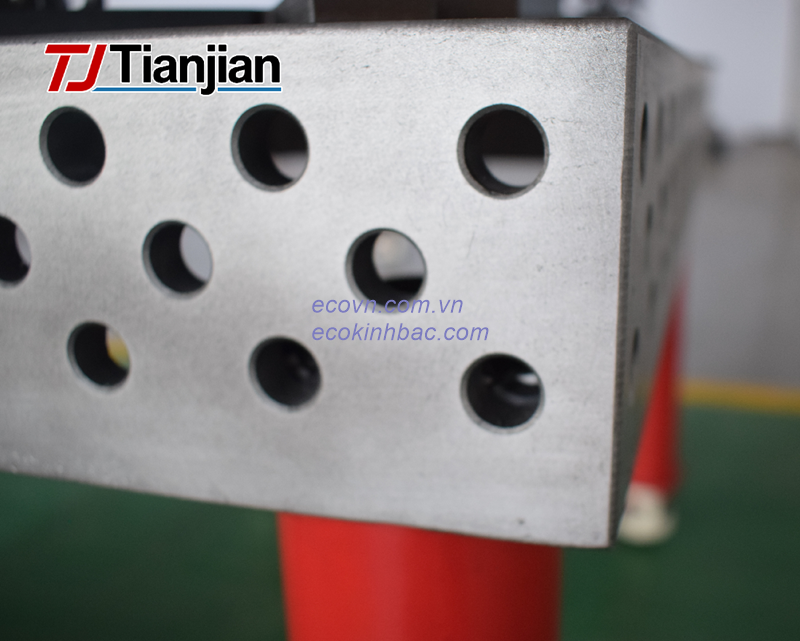

Mặt bàn dày 12-15mm có vai trò gì?

Độ dày mặt bàn 12-15 mm là một thông số cần được xem xét khi lựa chọn bàn gá hàn. Mặt bàn là khu vực trực tiếp tiếp nhận phụ kiện, phôi và lực tác động trong quá trình gá lắp.

Khi lựa chọn bàn, không nên chỉ quan tâm đến kích thước dài × rộng mà cần xem xét đồng thời độ dày mặt bàn, hệ lỗ, cách bố trí lỗ, cấu hình chân bàn và loại phụ kiện sử dụng.

Đối với mỗi nhu cầu gá hàn, cấu hình bàn nên được lựa chọn dựa trên kích thước và trọng lượng chi tiết thực tế.

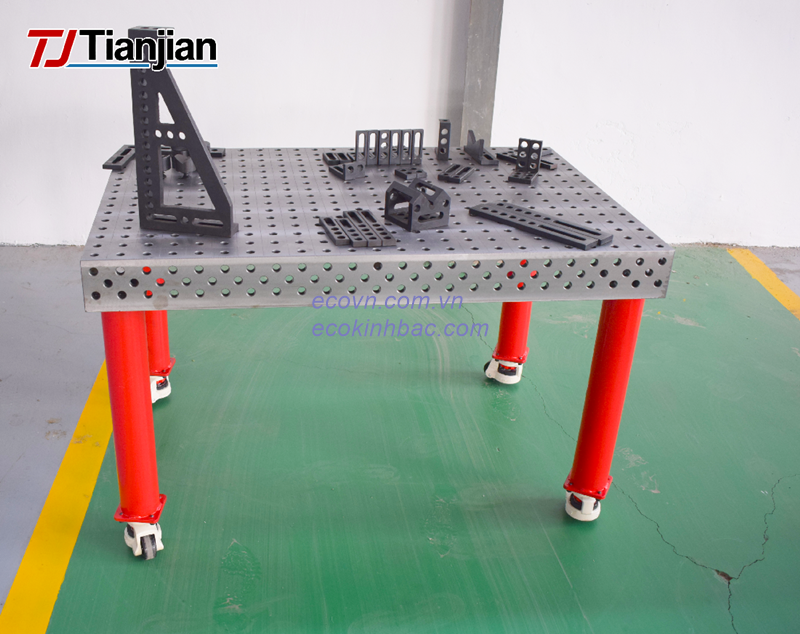

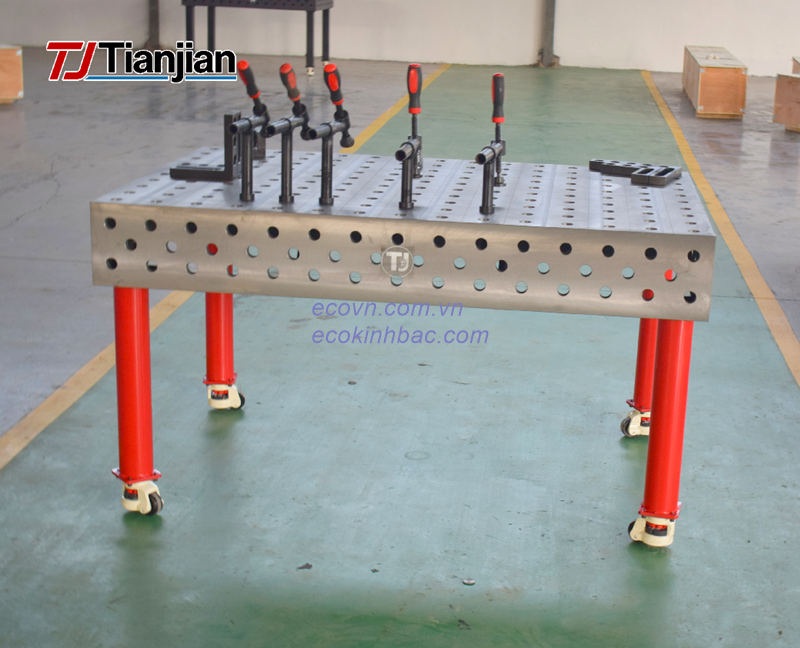

Kết hợp bàn gá hàn với phụ kiện D16

Bàn gá hàn 3D D16 1500×800 mm có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị: xác định vị trí và hỗ trợ giữ phôi theo điểm chuẩn.

Cữ chặn: tạo điểm giới hạn giúp phôi được đặt đúng vị trí.

Khối đỡ: nâng đỡ chi tiết và tạo các điểm tựa cần thiết.

Kẹp gá: tạo lực giữ phôi trong quá trình căn chỉnh và hàn.

Khối V và phụ kiện góc: hỗ trợ gá ống, thanh tròn, chi tiết góc hoặc các kết cấu có hình dạng đặc biệt.

Sự kết hợp giữa bàn D16 và phụ kiện giúp người dùng xây dựng đồ gá theo từng sản phẩm thay vì phải chế tạo một bộ gá cố định cho mỗi loại chi tiết.

Bàn gá hàn các loại.

Bàn gá hàn 3000x2000mm

Bàn gá hàn 4000x2000mm

Bàn gá hàn bằng gang kích thước 2000x1000 lỗ D16.

Quy trình gá hàn trên bàn D16

Một quy trình cơ bản có thể thực hiện theo các bước:

Xác định chuẩn → bố trí cữ và chốt → đặt khối đỡ → đặt phôi → căn chỉnh → sử dụng kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện mối hàn.

Việc xác định chuẩn ngay từ đầu giúp hạn chế phải điều chỉnh phôi nhiều lần trong quá trình gia công.

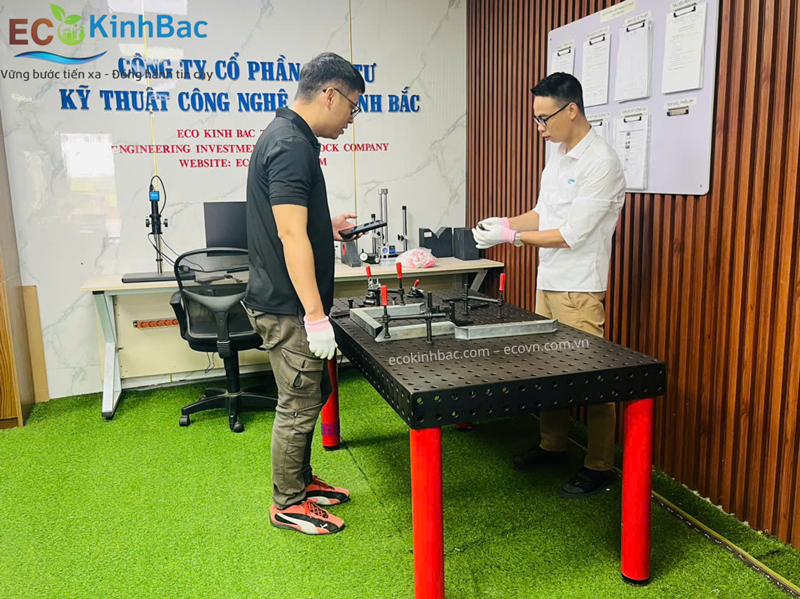

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Với bàn D16 kích thước 1500×800×100mm, mặt bàn dày 15mm, khách hàng có thể kết hợp cùng hệ thống phụ kiện D16 để xây dựng cấu hình gá phù hợp với từng loại sản phẩm.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn, phụ kiện và phương án bố trí gá theo nhu cầu sử dụng thực tế.
