Bàn Gá Hàn D16 – Giải Pháp Bàn Hàn 3D Định Vị Linh Hoạt Cho Cơ Khí

Bàn gá hàn D16 là gì?

Bàn gá hàn D16 là loại bàn hàn 3D được thiết kế với hệ thống lỗ định vị đường kính 16 mm, phục vụ cho việc gá, định vị, căn chỉnh và cố định phôi trong quá trình hàn và lắp ráp cơ khí.

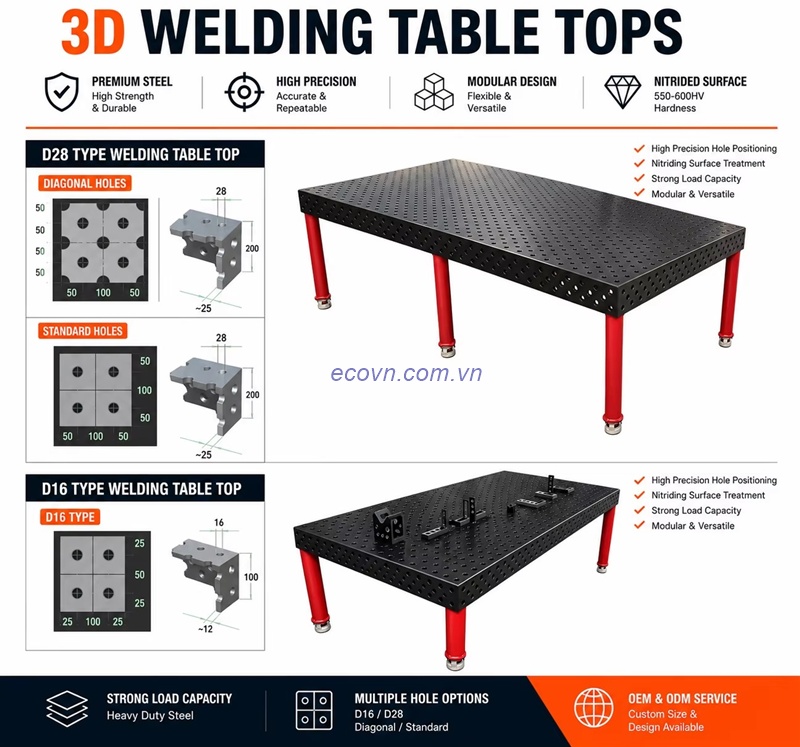

Điểm đặc trưng của bàn D16 là hệ thống lỗ được bố trí theo lưới 50×50 mm, tạo nhiều vị trí để lắp chốt và các phụ kiện gá. Nhờ đó, người thợ có thể xây dựng cấu hình gá phù hợp với hình dạng và kích thước của từng sản phẩm thay vì phải sử dụng một bộ đồ gá cố định.

Bàn gá hàn D16 thường phù hợp với các chi tiết và kết cấu có kích thước nhỏ đến vừa như khung hộp, giá đỡ, bản mã, tay cầm, pát liên kết, khung máy nhỏ, jig hàn và các cụm cơ khí.

Ưu điểm của bàn gá hàn D16

Một trong những đặc điểm đáng chú ý của bàn gá hàn D16 là khả năng bố trí phụ kiện linh hoạt. Với lưới lỗ 50×50 mm, người sử dụng có thể lựa chọn vị trí gá gần với vị trí cần định vị trên sản phẩm.

Các phụ kiện được bố trí theo từng chức năng:

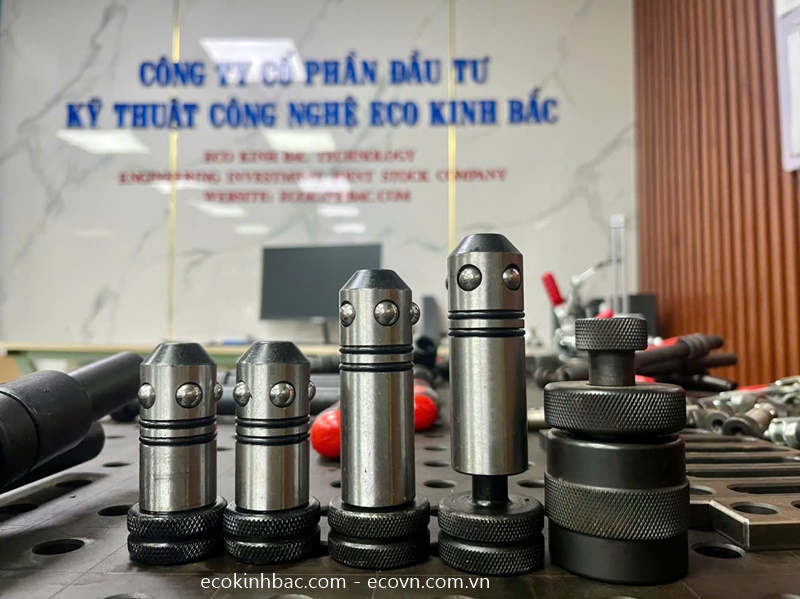

• Chốt định vị: xác định vị trí và tạo chuẩn cho phụ kiện hoặc phôi.
• Cữ chặn: tạo điểm giới hạn, giúp các chi tiết được đặt theo cùng một vị trí.
• Khối đỡ: tạo điểm tựa và hỗ trợ nâng phôi.
• Kẹp định vị: giữ chi tiết trong quá trình căn chỉnh và hàn.
• Thước định vị: hỗ trợ kiểm soát khoảng cách giữa các chi tiết.
• Khối V: tạo điểm tựa cho ống, thanh tròn hoặc chi tiết có dạng trụ.
• Phụ kiện góc: hỗ trợ định vị các chi tiết theo những góc lắp ráp phù hợp.

Sự kết hợp giữa bàn và phụ kiện giúp hình thành một hệ thống đồ gá hàn 3D có thể điều chỉnh theo từng sản phẩm.

Bàn gá hàn D16 phù hợp với những sản phẩm nào?

D16 thường được quan tâm trong các công việc cần nhiều điểm định vị và thường xuyên thay đổi cấu hình gá.

Một số ứng dụng tiêu biểu gồm:

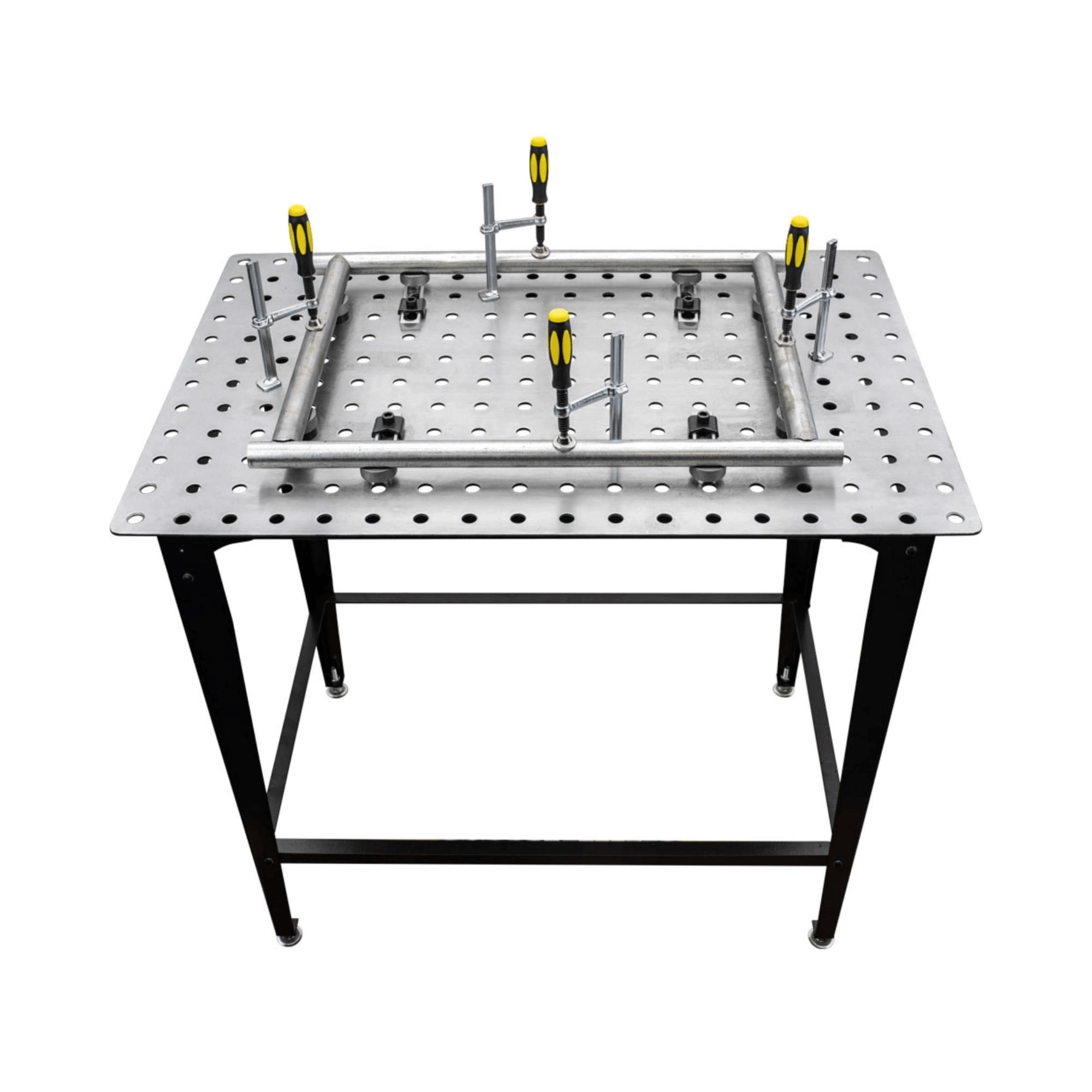

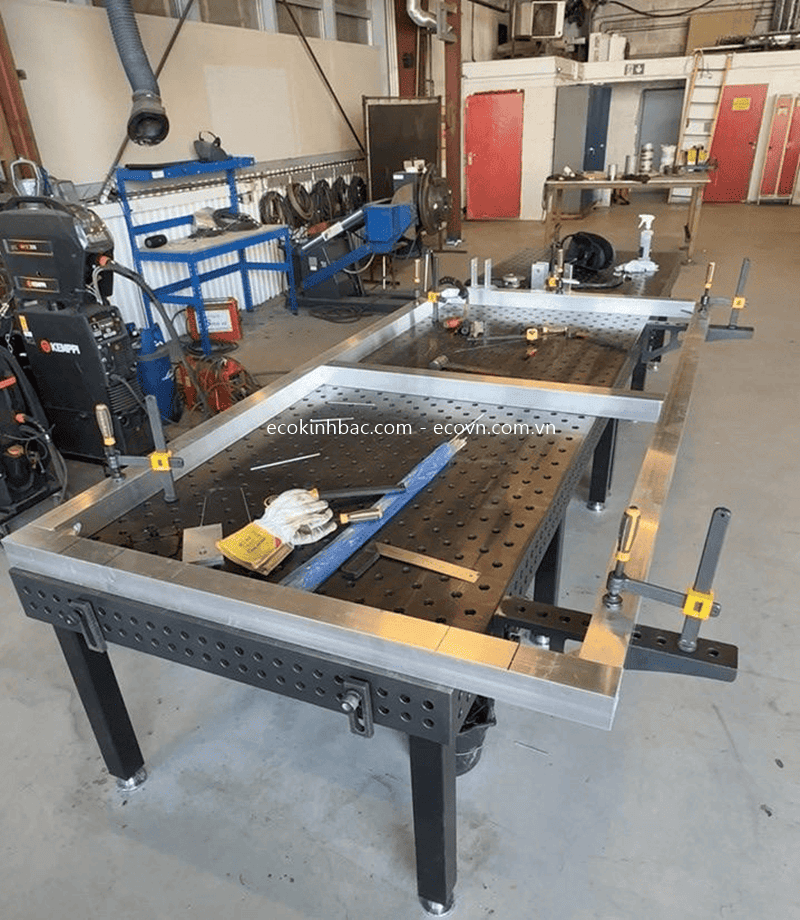

Gia công khung hộp nhỏ: Sử dụng cữ chặn, chốt định vị, khối đỡ và kẹp để giữ các thanh thép hộp trước khi hàn.

Gia công giá đỡ và bệ đỡ: Hỗ trợ định vị bản mã, thanh thép, thép góc và các chi tiết liên kết thành một cụm hoàn chỉnh.

Chế tạo jig hàn: Bàn D16 có thể làm nền tảng để xây dựng các cấu hình jig cho nhiều mẫu sản phẩm.

Gia công bản mã, pát và tay cầm: Phù hợp với những chi tiết nhỏ cần bố trí nhiều điểm gá trên diện tích làm việc.

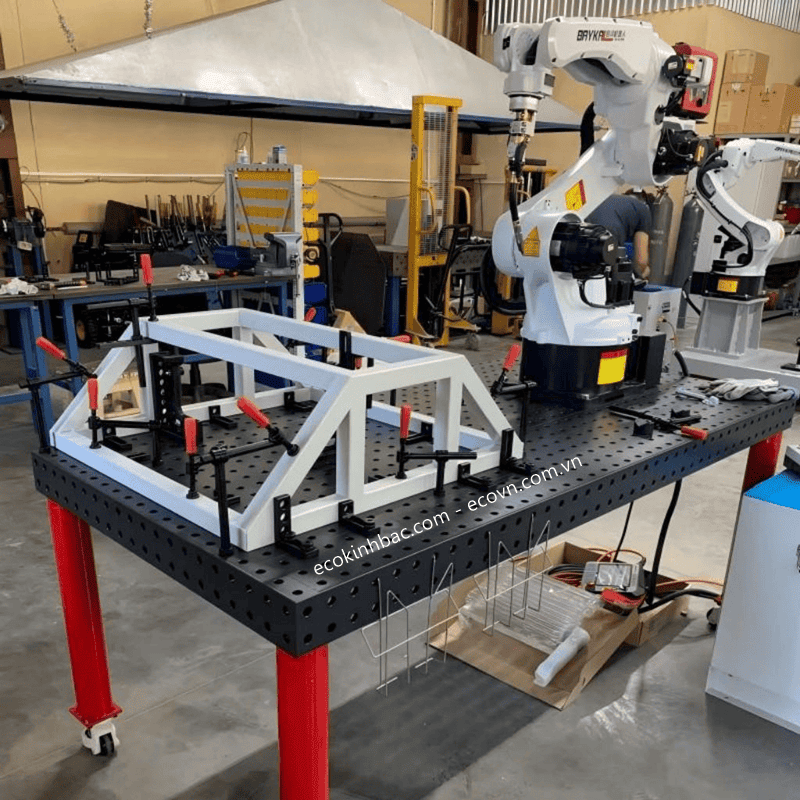

Gia công khung máy và kết cấu nhỏ: Hỗ trợ căn chỉnh các thanh, bản mã và chi tiết liên kết trước khi hàn.

Đặc biệt, khi chuyển sang một sản phẩm khác, người vận hành có thể tháo và bố trí lại các phụ kiện theo kích thước mới. Điều này giúp một bàn gá có thể phục vụ nhiều công việc khác nhau.

Cách sử dụng bàn gá hàn D16 hiệu quả

Để khai thác tốt hệ thống bàn hàn 3D D16, trước tiên cần xác định chuẩn của sản phẩm dựa trên bản vẽ hoặc yêu cầu kỹ thuật.

Quy trình cơ bản có thể thực hiện:

Xác định chuẩn → bố trí cữ chặn → lắp chốt định vị → đặt khối đỡ → đặt phôi → điều chỉnh vị trí → sử dụng kẹp giữ → kiểm tra kích thước và góc → hàn đính → kiểm tra lại → hoàn thiện mối hàn.

Với những sản phẩm sản xuất lặp lại, cấu hình phụ kiện có thể được ghi nhận để sử dụng cho những lần gá tiếp theo. Khi thay đổi kích thước sản phẩm, chỉ cần điều chỉnh lại vị trí các phụ kiện trên hệ thống lỗ.

Cần lưu ý rằng lưới lỗ nhỏ hơn không đồng nghĩa với độ chính xác tổng thể cao hơn một cách tự động. Độ chính xác của hệ thống còn phụ thuộc vào độ chính xác của lỗ, độ phẳng bàn, phụ kiện, phương pháp gá và thao tác căn chỉnh.

Bàn gá hàn D16 và phụ kiện đi kèm

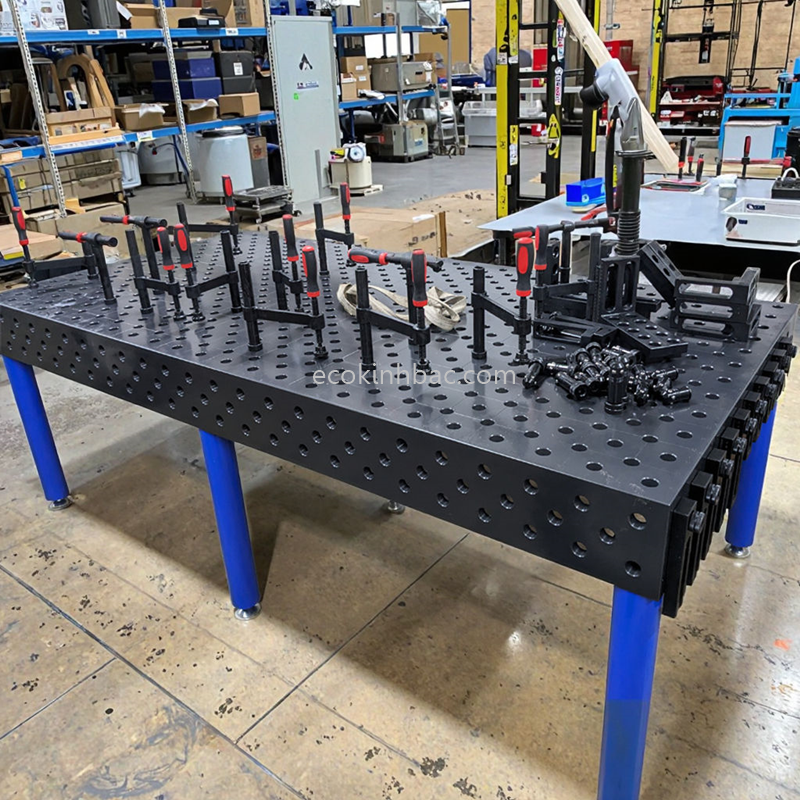

Để bàn D16 phát huy hiệu quả, việc lựa chọn phụ kiện phù hợp rất quan trọng. Một cấu hình cơ bản có thể gồm chốt định vị + cữ chặn + khối đỡ + kẹp định vị.

Với sản phẩm có hình dạng đặc biệt, có thể bổ sung thước định vị, khối V, phụ kiện góc, bộ điều chỉnh độ cao hoặc vòng đệm điều chỉnh.

Như vậy, bàn gá hàn không chỉ là một mặt bàn có lỗ mà là nền tảng để xây dựng hệ thống gá hàn linh hoạt, trong đó mỗi phụ kiện đảm nhận một chức năng riêng.

Tìm hiểu thêm các loại bàn gá hàn tại đây

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Vì sao nên lựa chọn bàn gá hàn D16 cho cơ khí?

Đối với xưởng cơ khí gia công nhiều loại sản phẩm, khả năng thay đổi cấu hình là một yếu tố quan trọng. Bàn gá hàn D16 cho phép người vận hành thay đổi vị trí các phụ kiện theo từng sản phẩm, từ đó giảm sự phụ thuộc vào các phương án kê chèn hoặc gá tạm thời.

Hệ thống D16 cũng phù hợp với những công việc yêu cầu thao tác gá linh hoạt, đặc biệt là jig hàn, đồ gá cơ khí, khung nhỏ, giá đỡ và các cụm chi tiết có nhiều vị trí định vị.

ECO Kinh Bắc – Tư vấn giải pháp bàn gá hàn D16

Lựa chọn bàn gá hàn cần dựa trên kích thước sản phẩm, trọng lượng phôi, phương án định vị, số lượng điểm gá và loại phụ kiện cần sử dụng.

ECO Kinh Bắc chuyên tư vấn giải pháp bàn gá hàn và phụ kiện, hỗ trợ doanh nghiệp lựa chọn cấu hình bàn gá hàn D16, chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện phù hợp với từng nhu cầu gia công thực tế.
