Bàn Gá Hàn - Kết Hợp Khối L, Khối U, Cữ Và Kẹp Khi Gá Chi Tiết Hộp

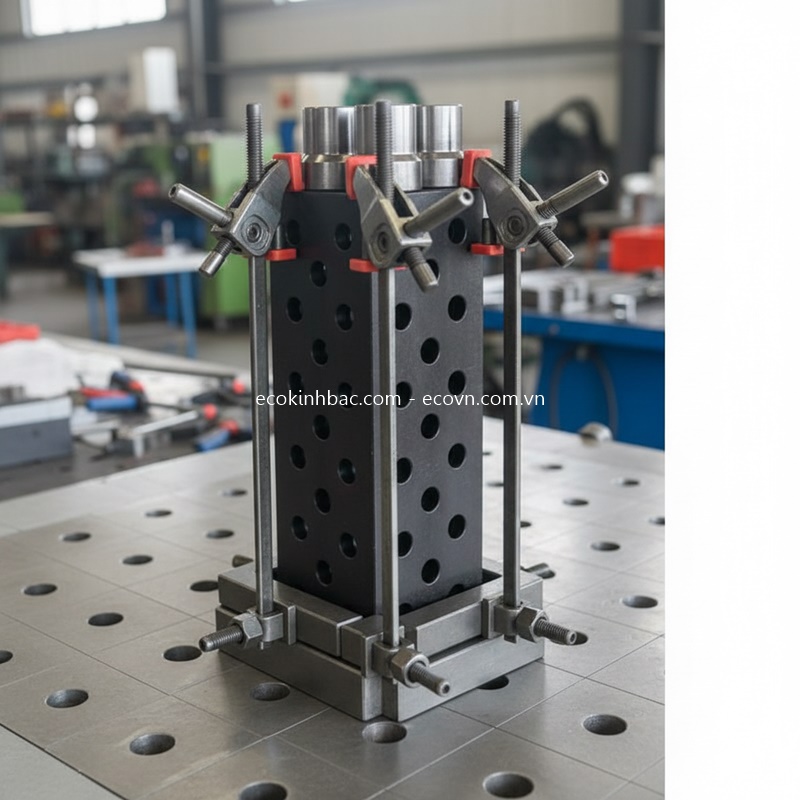

Chi tiết dạng hộp cần nhiều điểm tựa

Các chi tiết dạng hộp hoặc khung thép thường có nhiều mặt cần kiểm soát trong quá trình gá. Nếu thiếu điểm tựa hoặc điểm chặn phù hợp, phôi có thể khó giữ đúng vị trí trước và trong khi hàn.

Đó là lý do các khối L, khối U, cữ chặn, chốt định vị và kẹp thường được kết hợp thành một bộ gá hoàn chỉnh.

Khối L tạo mặt tựa và chuẩn góc

Khối L có thể được sử dụng để tạo mặt tựa cho thanh thép hoặc chi tiết dạng hộp. Khi bố trí đúng vị trí, khối L giúp người vận hành xác định được mặt chuẩn cần thiết cho quá trình gá.

Với các kết cấu có nhiều góc, khối L có thể kết hợp với cữ góc hoặc các phụ kiện góc để tạo cấu hình phù hợp.

Khối U hỗ trợ các chi tiết đặc thù

Khối U có thể tạo vùng đỡ phù hợp cho các chi tiết dạng thanh, hộp hoặc kết cấu cần được tựa tại nhiều vị trí.

Đối với chi tiết dài, có thể sử dụng nhiều khối đỡ tại các điểm khác nhau. Cách bố trí này giúp phôi có thêm điểm tựa thay vì tập trung toàn bộ lên một vị trí.

Cữ chặn tạo chuẩn cho phôi

Sau khi bố trí khối L/U, cữ chặn được sử dụng để tạo giới hạn cho phôi.

Ví dụ, với một khung chữ nhật, có thể tạo một mặt chuẩn theo chiều dài và một mặt chuẩn theo chiều rộng. Sau đó đưa các thanh thép áp sát vào cữ trước khi sử dụng kẹp để giữ.

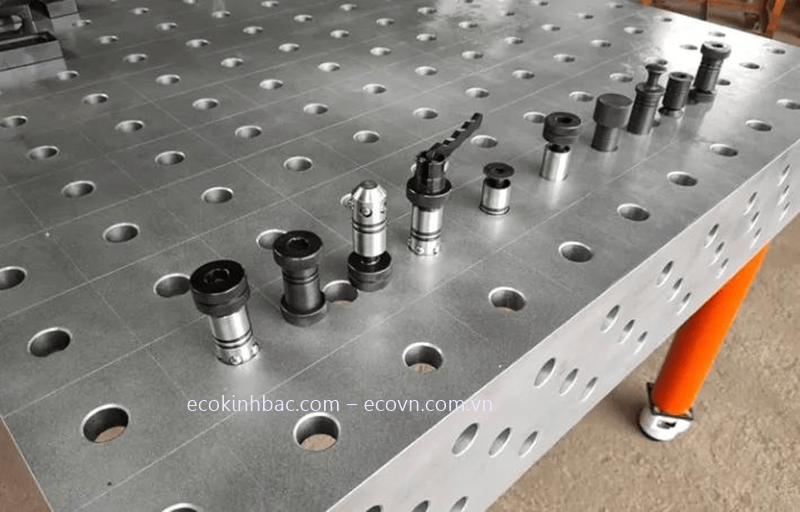

Chốt định vị cố định phụ kiện

Các phụ kiện sau khi xác định vị trí cần được cố định trên bàn bằng chốt tương ứng.

Đối với D16, sử dụng hệ phụ kiện dành cho lỗ Ø16. Đối với D28, sử dụng hệ phụ kiện dành cho lỗ Ø28.

Việc sử dụng đúng hệ phụ kiện giúp quá trình thiết lập bộ gá đồng bộ và thuận tiện hơn.

Kẹp giữ hoàn thiện hệ thống

Sau khi phôi đã tiếp xúc với các điểm tựa và cữ chặn, kẹp được sử dụng để giữ phôi.

Có thể lựa chọn kẹp nhanh, kẹp góc hoặc các loại kẹp phù hợp với vị trí thực tế.

Một cấu hình điển hình:

Khối L/U → cữ chặn → chốt định vị → đặt phôi → kẹp giữ → kiểm tra → hàn.

Ứng dụng thực tế

Phương án này phù hợp với:

• Khung thép hộp.

• Giá đỡ.

• Khung máy.

• Kết cấu thép.

• Cụm chi tiết dạng L/U.

• Chi tiết cần nhiều điểm tựa.

• Sản phẩm có kích thước thay đổi.

Tìm hiểu bàn gá hàn

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Không phải cứ sử dụng nhiều phụ kiện là bộ gá sẽ tốt hơn. Điều quan trọng là phân chia đúng chức năng và bố trí đúng vị trí. Khối L/U tạo điểm tựa, cữ tạo chuẩn, chốt cố định phụ kiện và kẹp giữ phôi.

Đây chính là cách biến bàn gá hàn D16/D28 thành một hệ thống gá linh hoạt phục vụ nhiều dạng sản phẩm.
