Thước Vuông Định Vị Bàn Hàn 50x25x40 mm – Các Kích Thước Phổ Biến Cho Bàn Hàn 3D

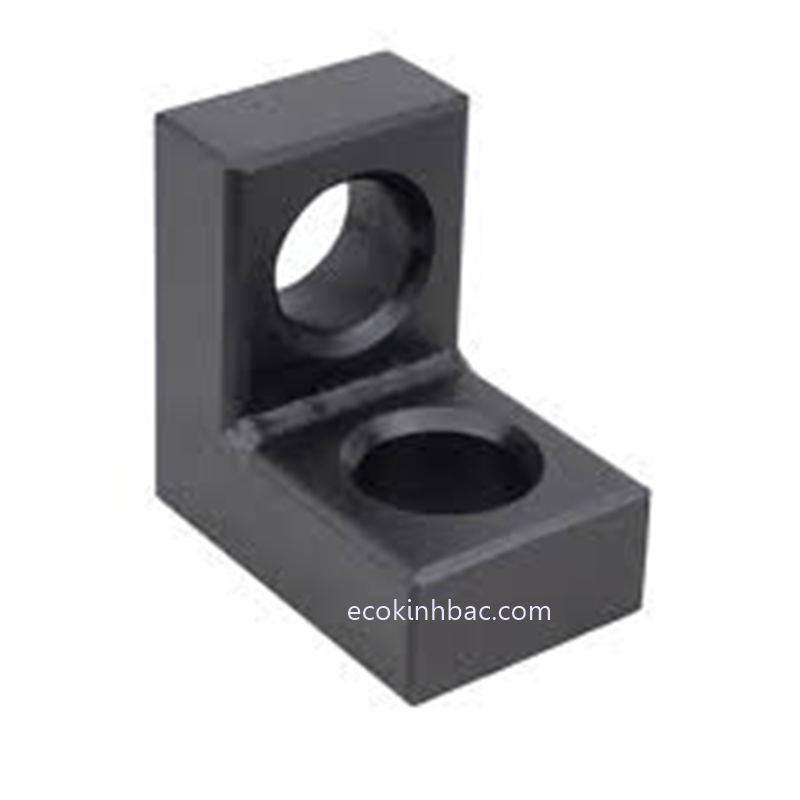

Thước vuông định vị bàn hàn là gì?

Thước vuông định vị bàn hàn là phụ kiện được sử dụng để tạo mặt chuẩn, chặn phôi và hỗ trợ kiểm soát góc trong quá trình gá lắp, hàn và chế tạo kết cấu cơ khí.

Với thiết kế dạng góc vuông, phụ kiện tạo ra một hoặc nhiều mặt tiếp xúc để người dùng kê, chặn và định vị chi tiết. Khi kết hợp với bàn hàn 3D, bàn gá hàn hoặc bàn gá cơ khí, thước vuông giúp xây dựng hệ thống gá linh hoạt theo từng loại sản phẩm.

Đây là phụ kiện hữu ích đối với các công việc cần gá khung thép, kết cấu hộp, thép hình, chi tiết dạng góc và các sản phẩm cơ khí cần duy trì vị trí ổn định trước khi hàn.

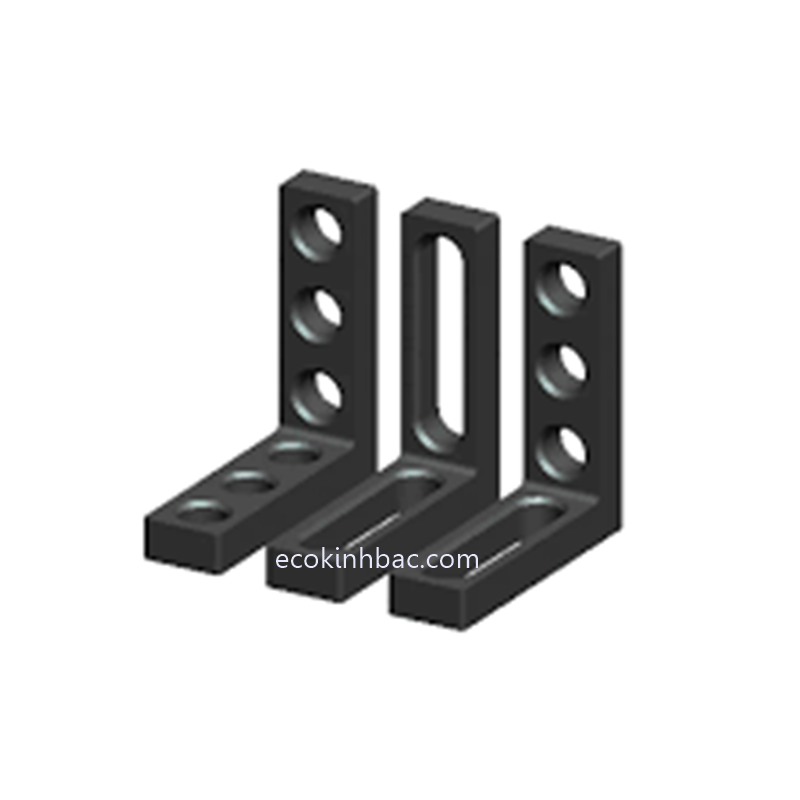

Các kích thước thước vuông định vị bàn hàn

ECO Kinh Bắc cung cấp nhiều kích thước thước vuông để đáp ứng các phương án gá phôi khác nhau:

• 50 × 25 × 40 mm

• 90 × 25 × 37,5 mm

• 90 × 25 × 90 mm

• 90 × 25 × 100 mm

• 140 × 25 × 90 mm

Công dụng của thước vuông bàn hàn 3D

1. Định vị phôi theo góc vuông

Công dụng phổ biến nhất của thước vuông là tạo mặt chặn để định vị các chi tiết theo góc 90°. Đây là yếu tố quan trọng khi lắp ráp khung, hộp hoặc kết cấu cần kiểm soát góc trước khi hàn.

2. Tạo mặt chuẩn cho phôi

Thước vuông tạo thêm một mặt tiếp xúc để phôi có thể tựa vào. Người thợ có thể dựa vào mặt chuẩn này để bố trí chốt, kẹp và các phụ kiện gá khác.

3. Hỗ trợ gá các chi tiết dạng hộp

Các chi tiết dạng hộp, khung vuông hoặc kết cấu thép thường cần nhiều điểm tựa. Thước vuông giúp tạo thành điểm chặn bên cạnh, hỗ trợ giữ chi tiết trong quá trình gá.

4. Hỗ trợ kiểm soát góc khi hàn

Trước khi hàn cố định, các chi tiết có thể được kê và chặn bằng thước vuông để hỗ trợ duy trì góc mong muốn. Sau khi gá, người dùng vẫn nên kiểm tra lại kích thước và góc bằng dụng cụ đo phù hợp.

5. Tăng tính linh hoạt cho hệ thống đồ gá

Thay vì chế tạo một bộ gá riêng cho từng sản phẩm, người dùng có thể kết hợp các thước vuông với chốt, kẹp và block để tạo nhiều cấu hình gá khác nhau.

Thước vuông định vị kết hợp với bàn hàn 3D như thế nào?

Một hệ thống gá cơ bản có thể sử dụng:

Bàn hàn 3D → thước vuông → chốt định vị → kẹp gá → phôi

Trong đó:

• Bàn hàn 3D: tạo mặt chuẩn và hệ thống vị trí lắp phụ kiện.

• Thước vuông: tạo mặt chặn hoặc mặt tựa theo góc.

• Chốt định vị: xác định vị trí của phụ kiện và phôi.

• Kẹp gá: tạo lực giữ phôi.

• Phôi: được định vị và cố định theo phương án gá.

Việc kết hợp nhiều loại phụ kiện giúp người dùng nhanh chóng thay đổi cấu hình khi chuyển từ sản phẩm này sang sản phẩm khác.

Ứng dụng của thước vuông định vị bàn hàn

Thước vuông có thể được sử dụng trong nhiều công việc:

• Gá hàn khung thép.

• Gá kết cấu hộp.

• Gá thép hình.

• Định vị khung cơ khí.

• Lắp ráp kết cấu trước khi hàn.

• Chế tạo đồ gá hàn.

• Kê đỡ và chặn phôi.

• Tạo mặt chuẩn bên cạnh chi tiết.

• Hỗ trợ gá các chi tiết cần duy trì góc vuông.

• Sử dụng trên bàn hàn 3D và bàn gá cơ khí.

Đối với các xưởng sản xuất nhiều loại sản phẩm, đây là nhóm phụ kiện có tính ứng dụng cao vì có thể tháo lắp và bố trí lại theo từng phương án gá.

Ưu điểm khi sử dụng thước vuông bàn hàn 3D

Gá phôi linh hoạt

Có thể bố trí thước vuông ở nhiều vị trí khác nhau tùy theo hình dạng và kích thước sản phẩm.

Dễ kết hợp phụ kiện

Thước vuông có thể phối hợp với chốt, kẹp, block, khối góc và các phụ kiện khác để tạo thành bộ gá hoàn chỉnh.

Tiết kiệm thời gian gá đặt

Việc sử dụng phụ kiện tiêu chuẩn giúp giảm thời gian chuẩn bị đồ gá cho những sản phẩm thường xuyên thay đổi.

Có thể tái sử dụng

Sau khi hoàn thành một sản phẩm, phụ kiện có thể tháo ra và sử dụng cho các sản phẩm khác.

Hỗ trợ nâng cao tính ổn định khi gá

Việc bổ sung các mặt chặn và điểm tựa phù hợp giúp hạn chế phôi thay đổi vị trí trong quá trình thao tác và hàn.

Thước vuông định vị khác gì ê-ke đo góc thông thường?

Thước vuông định vị dùng trên bàn hàn được thiết kế với mục đích chính là tạo điểm tựa và định vị phôi trong hệ thống đồ gá.

Trong khi đó, ê-ke đo góc thông thường chủ yếu được sử dụng để kiểm tra hoặc xác định góc.

Vì vậy, khi làm việc với bàn hàn 3D, nên sử dụng đúng loại thước vuông định vị tương thích với hệ thống bàn và phụ kiện để đảm bảo việc lắp đặt thuận tiện và phù hợp với phương án gá.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

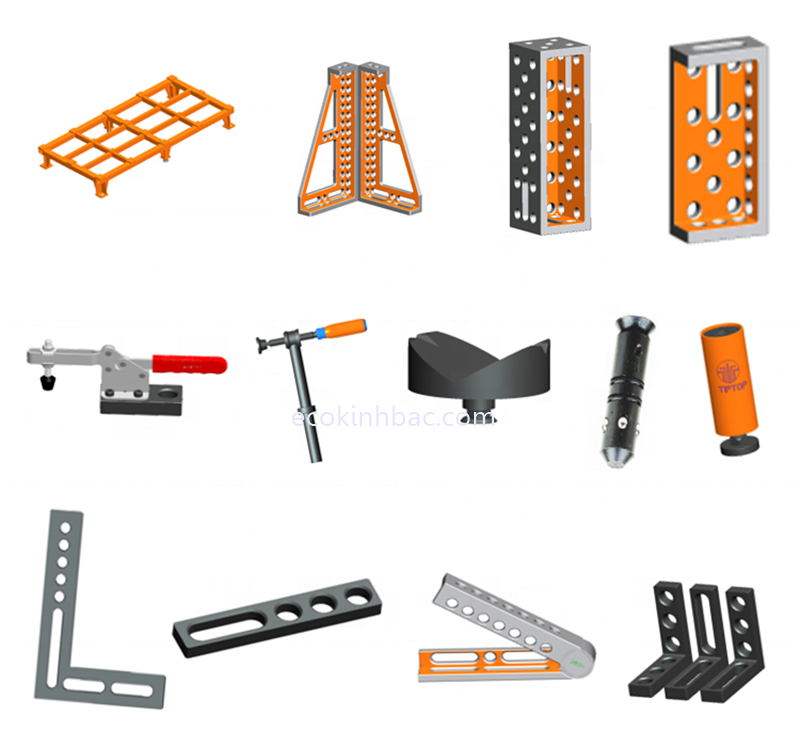

ECO Kinh Bắc cung cấp thước vuông và phụ kiện bàn hàn 3D

ECO Kinh Bắc cung cấp bàn hàn 3D, bàn gá hàn, phụ kiện D16/D28 và các loại phụ kiện định vị, kê đỡ, kẹp gá phôi phục vụ xưởng cơ khí và sản xuất kết cấu.

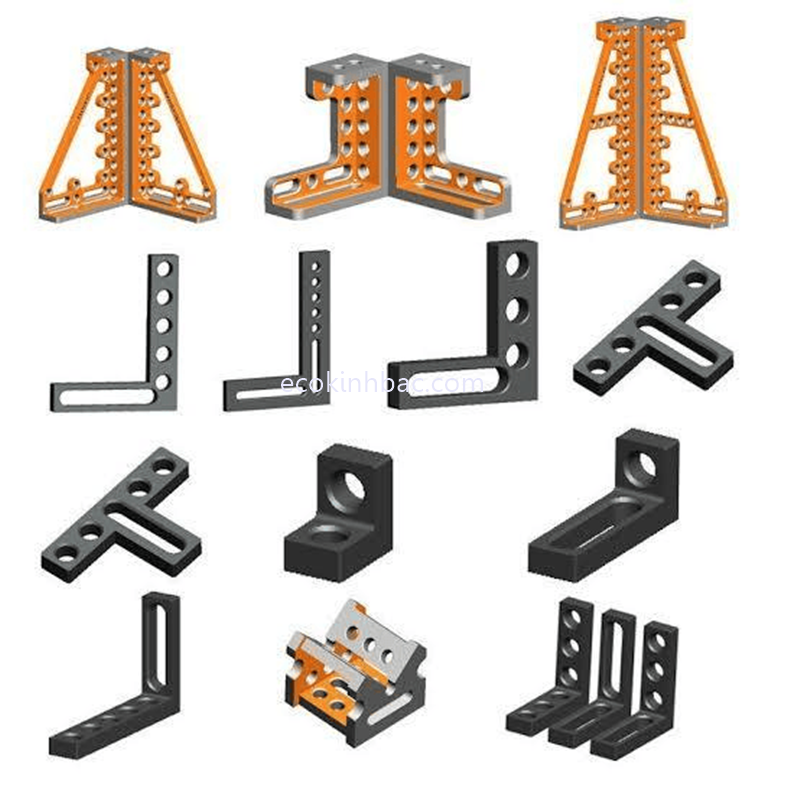

Các sản phẩm có thể kết hợp với thước vuông định vị gồm:

• Chốt định vị bàn hàn.

• Chốt khóa nhanh.

• Kẹp định vị phôi.

• Khối định vị chữ L.

• Khối góc mở rộng.

• Thanh góc đỡ.

• Block kê đỡ.

• Thanh kẹp và cầu kẹp.

• Các loại ê-ke và phụ kiện góc.

Khách hàng cần thước vuông định vị bàn hàn 3D hoặc muốn lựa chọn kích thước phù hợp với bàn gá hiện có có thể liên hệ ECO Kinh Bắc để được tư vấn.
