Bàn map cho nhà máy cơ khí chính xác

1. Vì sao nhà máy cơ khí chính xác cần bàn map?

Trong gia công cơ khí chính xác, kiểm tra kích thước chỉ là một phần của quá trình kiểm soát chất lượng. Nhiều chi tiết còn yêu cầu kiểm soát độ phẳng, độ vuông góc, độ song song và vị trí tương quan giữa các bề mặt.

Để thực hiện các phép đo này, nhà máy cần một bề mặt chuẩn ổn định. Đây là lý do bàn map cho nhà máy cơ khí chính xác được sử dụng phổ biến trong khu vực QC, phòng đo và xưởng gia công.

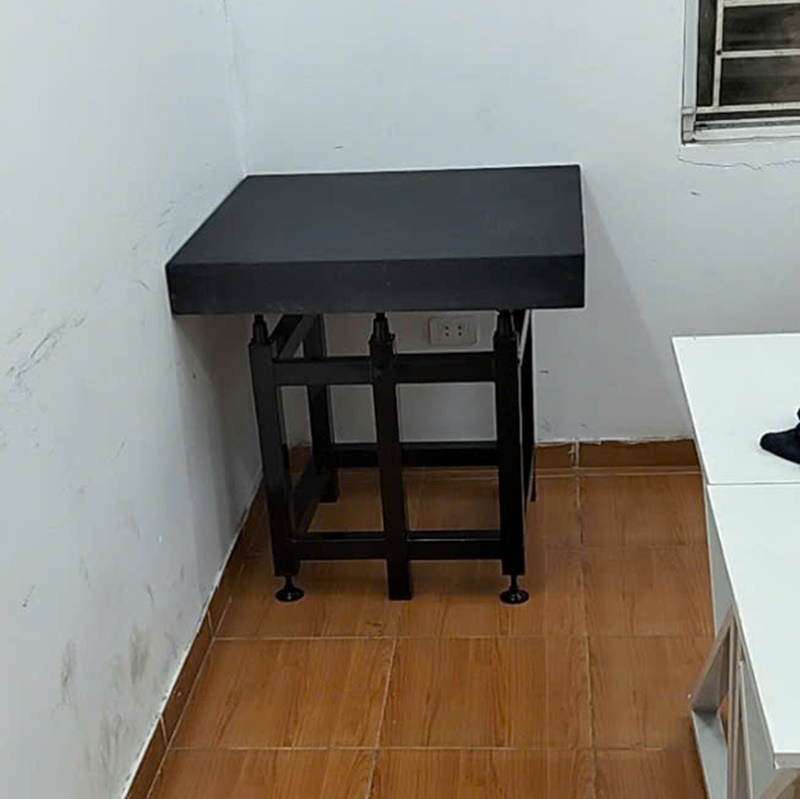

Bàn map granite tạo nền chuẩn để kỹ thuật viên đặt chi tiết, sử dụng đồng hồ so, thước đo cao và các dụng cụ đo khác theo phương pháp kiểm tra phù hợp.

2. Bàn map được sử dụng ở những công đoạn nào?

Trong nhà máy cơ khí chính xác, bàn map có thể xuất hiện ở nhiều công đoạn.

Tại xưởng CNC, bàn được sử dụng để kiểm tra chi tiết sau phay, tiện hoặc gia công chính xác.

Tại phòng QC, bàn đóng vai trò là mặt chuẩn cho các phép kiểm tra kích thước và hình học.

Tại bộ phận tooling, bàn hỗ trợ kiểm tra jig, fixture và đồ gá.

Trong xưởng khuôn, bàn được sử dụng để kiểm tra các bề mặt chuẩn và chi tiết khuôn.

Như vậy, bàn map không chỉ phục vụ một phép đo cụ thể mà là một phần của hệ thống đo kiểm cơ khí.

3. Chọn kích thước bàn map theo chi tiết

Kích thước là yếu tố đầu tiên cần xác định khi mua bàn map cho nhà máy cơ khí chính xác.

Không nên lựa chọn chỉ dựa vào diện tích phòng. Cần xem xét kích thước chi tiết lớn nhất thường xuyên được kiểm tra.

Có thể tham khảo:

Chi tiết nhỏ: 300×300, 400×400, 500×500 mm

Chi tiết trung bình: 600×600, 600×900, 750×500, 900×600 mm

Chi tiết lớn: 1000×750, 1200×800, 1500×800 mm

Khuôn, jig và fixture lớn: 2000×1000 mm trở lên

Đối với nhà máy có nhiều dòng sản phẩm, có thể sử dụng nhiều kích thước bàn thay vì cố gắng dùng một model cho toàn bộ công việc.

4. Độ chính xác của bàn map quan trọng thế nào?

Đối với cơ khí chính xác, đây là yếu tố cần đặc biệt quan tâm.

Một bàn có kích thước phù hợp nhưng độ chính xác không đáp ứng yêu cầu vẫn có thể ảnh hưởng đến kết quả đo.

Khi lựa chọn, cần xem xét:

Cấp chính xác

Độ phẳng

Độ ổn định của mặt bàn

Phương pháp đo

Dung sai của chi tiết

Các cấp như Grade 00, Grade 0 và Grade 1 có thể đáp ứng các nhu cầu khác nhau. Không phải mọi nhà máy đều bắt buộc phải sử dụng Grade 00.

Nên lựa chọn theo nguyên tắc:

Dung sai chi tiết → phương pháp đo → độ chính xác cần thiết → cấp chính xác bàn map.

5. Vì sao bàn map granite phù hợp với cơ khí chính xác?

Bàn map granite được sử dụng rộng rãi trong các ứng dụng đo kiểm cần bề mặt chuẩn ổn định.

Mặt bàn granite có thể kết hợp với đồng hồ so, thước đo cao và các thiết bị đo khác để hình thành một trạm kiểm tra hoàn chỉnh.

Điểm quan trọng không nằm ở việc mặt bàn phải thật lớn mà là bề mặt phải phù hợp với phạm vi và yêu cầu của phép đo.

Với nhà máy cơ khí chính xác, việc lựa chọn đúng kích thước và cấp chính xác sẽ giúp quá trình kiểm tra thuận tiện hơn và hạn chế sai số do điều kiện chuẩn không phù hợp.

6. Bàn map cho phòng QC và bộ phận đo kiểm

Phòng QC thường là nơi sử dụng bàn map với tần suất cao.

Một trạm cơ bản có thể bao gồm:

Bàn map granite → chi tiết → đồng hồ so → đế gá → thước đo cao.

Tùy yêu cầu, hệ thống có thể được bổ sung thêm các dụng cụ đo khác.

Khi bố trí bàn trong phòng QC, cần đảm bảo đủ không gian để kỹ thuật viên đứng, đặt chi tiết và thao tác thiết bị đo.

Đối với bàn kích thước lớn, cần tính trước cả phương án vận chuyển và lắp đặt.

7. Bàn map kiểm tra jig, fixture và khuôn

Jig và fixture đóng vai trò quan trọng trong sản xuất cơ khí chính xác. Nếu các bề mặt định vị bị sai lệch, sản phẩm gá trên đồ gá cũng có thể bị ảnh hưởng.

Bàn map kiểm tra jig và fixture tạo một mặt chuẩn để kỹ thuật viên kiểm tra các vị trí và quan hệ hình học theo phương pháp được thiết lập.

Tương tự, với khuôn mẫu, bàn map có thể hỗ trợ kiểm tra các bề mặt chuẩn, mặt định vị và những khu vực cần kiểm soát hình học.

Với fixture hoặc khuôn lớn, nên chọn bàn có diện tích đủ để hạn chế phải thay đổi vị trí trong quá trình đo.

8. Khi nào nên chọn bàn map kích thước lớn?

Nhà máy nên cân nhắc bàn map kích thước lớn khi thường xuyên kiểm tra:

Chi tiết dài hoặc rộng

Khuôn lớn

Fixture lớn

Đồ gá nhiều vị trí

Chi tiết cần kiểm tra trên phạm vi rộng

Không nên chọn bàn lớn chỉ vì muốn có nhiều diện tích. Bàn quá lớn sẽ làm tăng chi phí đầu tư, vận chuyển và yêu cầu lắp đặt.

9. Có nên đặt bàn map theo yêu cầu?

Nếu kích thước tiêu chuẩn không đáp ứng được chi tiết hoặc trạm QC, doanh nghiệp có thể lựa chọn bàn map granite theo yêu cầu.

Giải pháp này phù hợp với những trường hợp:

Kích thước đặc biệt

Chi tiết lớn

Fixture chuyên dụng

Trạm đo có không gian riêng

Yêu cầu cấp chính xác cụ thể

Khi đặt hàng, nên cung cấp bản vẽ, kích thước chi tiết, dung sai và mục đích sử dụng để xác định cấu hình phù hợp.

10. Lưu ý khi mua bàn map cho nhà máy

Trước khi yêu cầu báo giá, nên xác định rõ:

Kích thước bàn

Độ dày

Cấp chính xác

Độ phẳng

Vật liệu granite

Chiều cao bàn

Khung chân

Điều kiện lắp đặt

Nếu doanh nghiệp có quy trình quản lý dụng cụ đo, nên yêu cầu thêm hồ sơ kỹ thuật phù hợp.

11. Kết luận

Bàn map cho nhà máy cơ khí chính xác là một phần quan trọng trong hệ thống đo kiểm chi tiết CNC, khuôn, jig, fixture và đồ gá.

Việc lựa chọn nên dựa trên kích thước chi tiết, dung sai, phạm vi đo, cấp chính xác và điều kiện lắp đặt thay vì chỉ xem giá hoặc kích thước bàn.

Đối với chi tiết nhỏ, nên ưu tiên bàn gọn. Với chi tiết trung bình, có thể chọn các model 500×500, 600×600 hoặc 900×600 mm. Với khuôn và fixture lớn, có thể sử dụng bàn 1000×750, 1500×800, 2000×1000 mm hoặc lớn hơn.

Một chiếc bàn map phù hợp không chỉ tạo ra bề mặt chuẩn cho phép đo mà còn giúp nhà máy xây dựng quy trình kiểm tra ổn định, thuận tiện và phù hợp với yêu cầu dung sai của sản phẩm.
