1. Vì sao nhà máy điện tử cần bàn map?
Trong nhà máy điện tử, ngoài linh kiện và sản phẩm điện tử, nhiều công đoạn vẫn sử dụng chi tiết cơ khí, jig, fixture, đồ gá và tooling để phục vụ sản xuất.
Những bộ phận này cần được kiểm tra trước khi đưa vào dây chuyền nhằm đảm bảo khả năng định vị, lắp ráp và vận hành ổn định.

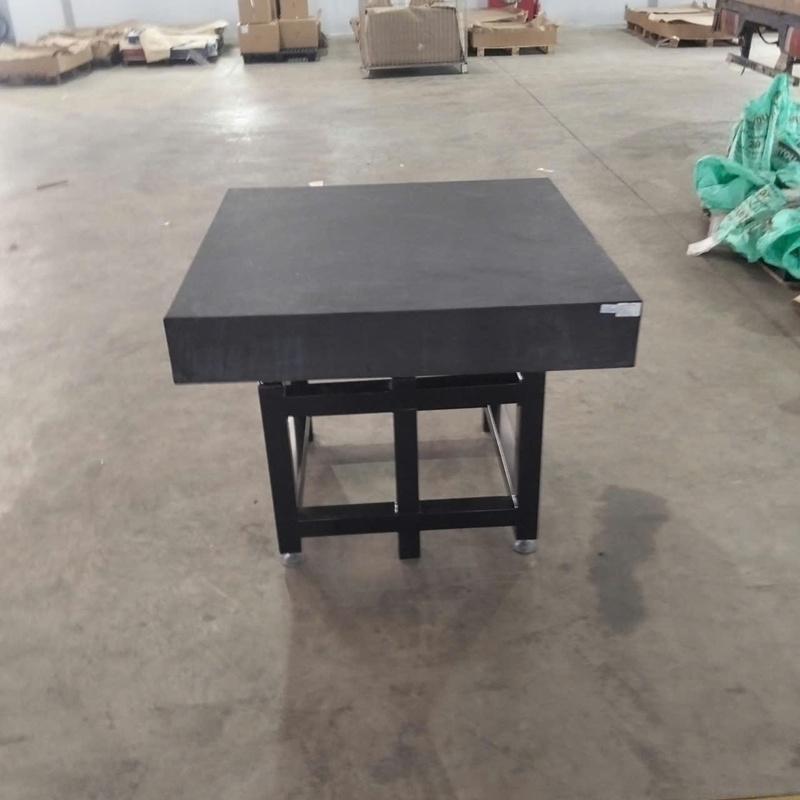

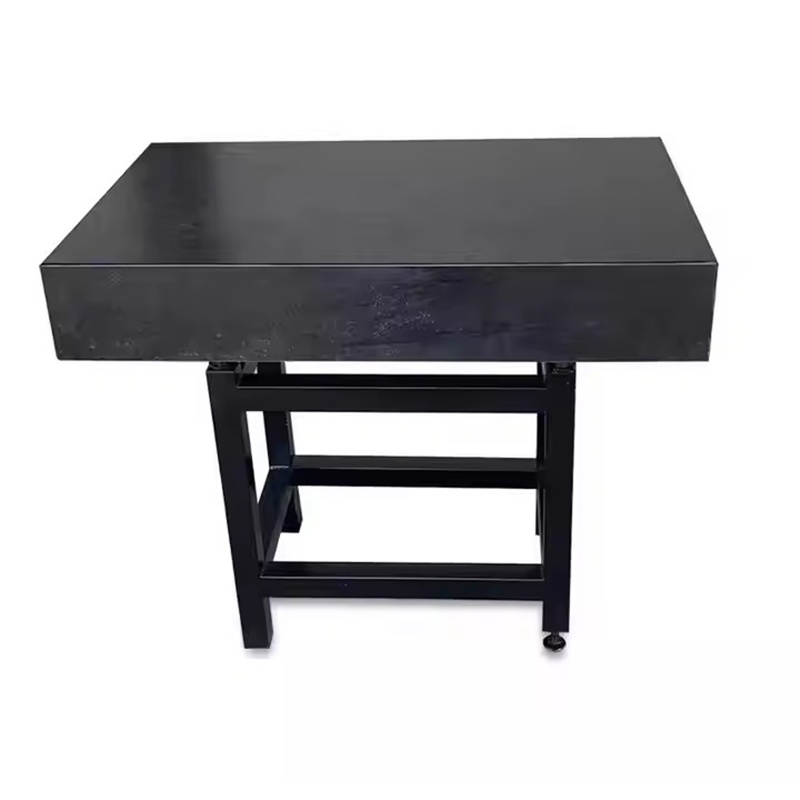

Bàn map granite cung cấp một bề mặt chuẩn để kỹ thuật viên đặt chi tiết và thực hiện các phép đo phù hợp bằng đồng hồ so, thước đo cao hoặc các dụng cụ đo khác.

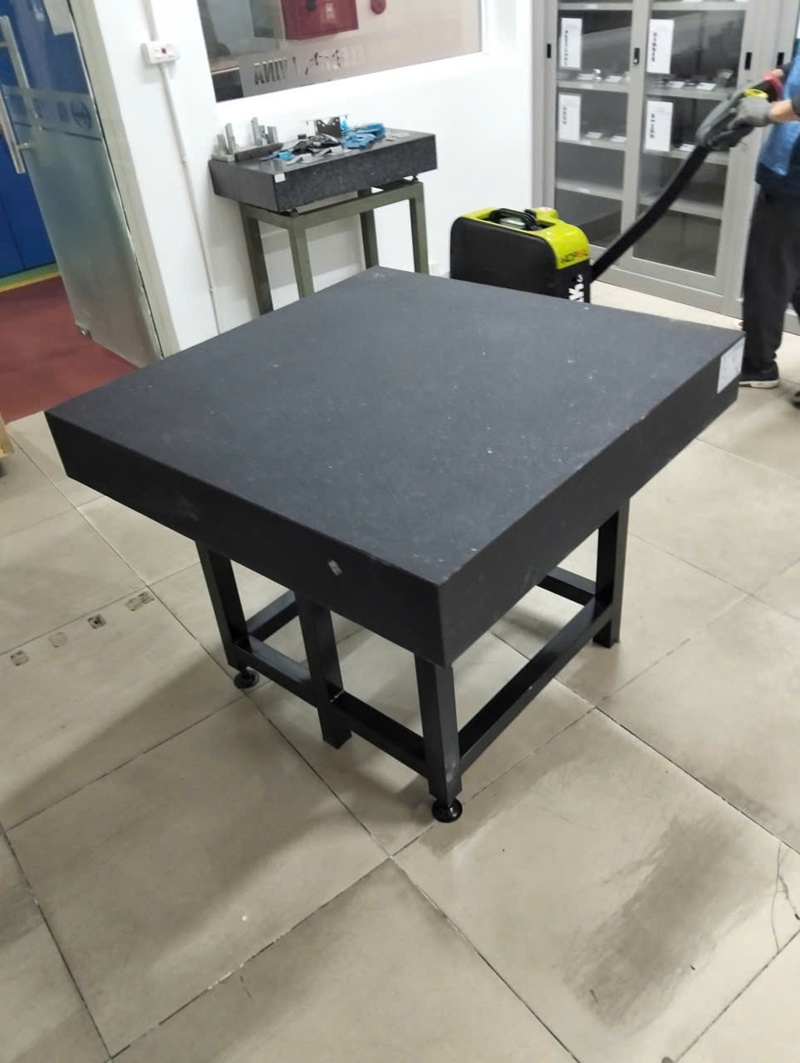

Vì vậy, bàn map có thể được sử dụng tại phòng QA/QC, bộ phận tooling, xưởng CNC và khu vực kiểm tra jig, fixture.
2. Bàn map được sử dụng ở đâu trong nhà máy điện tử?
Tùy mô hình sản xuất, bàn map có thể được bố trí tại:
Phòng QC: kiểm tra chi tiết và các bộ phận cơ khí.
Bộ phận tooling: kiểm tra jig, fixture và đồ gá.
Xưởng CNC: kiểm tra chi tiết sau gia công.
Phòng đo: thực hiện các phép kiểm tra hình học phù hợp.
Bộ phận khuôn: kiểm tra chi tiết khuôn và bề mặt chuẩn.
Điểm quan trọng là bàn map đóng vai trò mặt chuẩn, không thay thế toàn bộ hệ thống thiết bị đo.
3. Nhà máy điện tử nên chọn bàn map kích thước nào?
Kích thước bàn cần dựa trên chi tiết và dụng cụ đo thực tế.
Với linh kiện, chi tiết nhỏ hoặc jig nhỏ, có thể cân nhắc:
300×300 mm
400×400 mm
500×500 mm
Với chi tiết trung bình:
600×600 mm
600×900 mm
750×500 mm
900×600 mm
Với fixture, tooling hoặc chi tiết lớn:
1000×750 mm
1200×800 mm
1500×800 mm
2000×1000 mm trở lên
Không nên chọn bàn quá lớn nếu chỉ kiểm tra linh kiện nhỏ. Ngược lại, bàn quá nhỏ sẽ hạn chế vùng thao tác và gây khó khăn khi kiểm tra fixture.
4. Bàn map granite giúp kiểm tra những gì?
Tùy bản vẽ và phương pháp đo, bàn map đo kiểm có thể hỗ trợ kiểm tra:
Độ phẳng
Độ vuông góc
Độ song song
Độ thẳng
Chiều cao và vị trí tương quan
Độ lệch của bề mặt định vị
Đây là những yếu tố có thể ảnh hưởng đến độ chính xác của jig, fixture và các bộ phận cơ khí hỗ trợ sản xuất.
5. Có nên chọn bàn map Grade 00 cho nhà máy điện tử?
Grade 00 là cấp chính xác cao, có thể phù hợp với các công việc đo kiểm yêu cầu nghiêm ngặt.
Tuy nhiên, nhà máy không nên mặc định mọi phép đo đều cần Grade 00.
Cần xác định theo:
Dung sai chi tiết → đặc tính cần kiểm tra → phương pháp đo → độ chính xác yêu cầu → cấp chính xác bàn map.
Với tooling, jig và fixture phục vụ các sản phẩm có yêu cầu dung sai chặt, cấp chính xác cao có thể mang lại lợi ích rõ ràng.
6. Bàn map cho nhà máy điện tử khác gì bàn dùng trong xưởng cơ khí?
Về bản chất, bàn map granite vẫn thực hiện chức năng tạo mặt chuẩn. Sự khác biệt chủ yếu nằm ở môi trường và nhu cầu sử dụng.
Nhà máy điện tử thường có nhiều trạm QC, tooling và sản phẩm kích thước nhỏ đến trung bình. Vì vậy, các bàn map gọn, dễ bố trí có thể được ưu tiên ở nhiều vị trí.
Trong khi đó, những khu vực chế tạo khuôn, fixture hoặc chi tiết cơ khí lớn vẫn cần các bàn có diện tích rộng hơn.
Do đó, không có một kích thước chung cho toàn bộ nhà máy.
7. Bàn map kiểm tra jig và fixture trong nhà máy điện tử
Jig và fixture giúp định vị sản phẩm trong quá trình sản xuất. Nếu đồ gá bị sai lệch, vị trí của chi tiết khi gá cũng có thể bị ảnh hưởng.
Bộ phận tooling có thể sử dụng bàn map kiểm tra jig và fixture để thiết lập mặt chuẩn và kiểm tra các bề mặt, vị trí theo yêu cầu kỹ thuật.
Trước khi đo, cần đảm bảo:
Mặt bàn sạch
Fixture sạch
Không có phoi hoặc ba via
Đồ gá được đặt ổn định
Dụng cụ đo được thiết lập đúng
8. Nhà máy điện tử có nên sử dụng nhiều kích thước bàn map?
Có thể, nếu nhà máy có nhiều nhóm sản phẩm.
Một hệ thống có thể được phân chia:
Bàn nhỏ: kiểm tra linh kiện và jig nhỏ.
Bàn trung bình: kiểm tra fixture và chi tiết cơ khí.
Bàn lớn: kiểm tra khuôn, fixture và đồ gá lớn.
Cách này giúp mỗi khu vực sử dụng đúng loại bàn, tránh việc dùng một bàn lớn cho mọi công việc.
9. Khi nào nên đặt bàn map granite theo yêu cầu?
Nếu nhà máy có trạm đo đặc biệt hoặc fixture có kích thước không phổ biến, có thể cân nhắc bàn map granite theo yêu cầu.
Doanh nghiệp có thể xác định riêng:
Kích thước dài × rộng × dày
Cấp chính xác
Độ phẳng
Chiều cao bàn
Cấu hình khung chân
Nếu có bản vẽ jig, fixture hoặc chi tiết cần kiểm tra, nên cung cấp cùng dung sai để xác định kích thước phù hợp.
10. Những lưu ý khi bố trí bàn map trong nhà máy điện tử

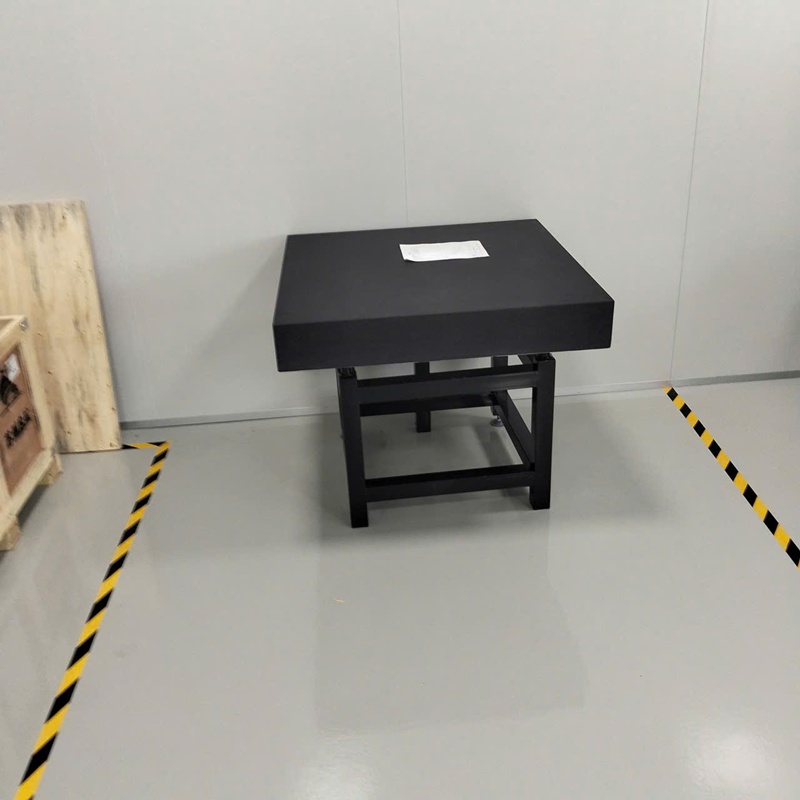

Bàn nên đặt ở khu vực sạch và hạn chế rung động.
Đặc biệt, không nên bố trí bàn quá gần:
Máy CNC
Máy ép
Nguồn rung cơ học
Khu vực nhiều phoi và dầu gia công
Trước mỗi phép đo cần vệ sinh mặt bàn và chi tiết. Không kéo lê vật có cạnh sắc trên granite và không sử dụng bàn làm nơi kê hoặc chỉnh sửa chi tiết.
11. Kết luận
Bàn map cho nhà máy điện tử phù hợp với các công việc kiểm tra chi tiết cơ khí, jig, fixture, tooling, khuôn và sản phẩm sau gia công CNC.
Khi lựa chọn, cần bắt đầu từ:
Chi tiết cần kiểm tra → dung sai → phương pháp đo → kích thước bàn → cấp chính xác.
Nhà máy có nhiều sản phẩm có thể sử dụng nhiều kích thước bàn khác nhau để tối ưu từng trạm đo. Với fixture hoặc khuôn đặc biệt, bàn map granite theo yêu cầu là phương án đáng cân nhắc.
Một bàn map phù hợp sẽ giúp phòng QA/QC và tooling có mặt chuẩn ổn định để kiểm tra, đồng thời hỗ trợ kiểm soát chất lượng của các bộ phận cơ khí quan trọng trong dây chuyền điện tử.
