1. Vì sao phòng QA/QC cần bàn map?
Trong hệ thống quản lý chất lượng, bộ phận QA/QC không chỉ kiểm tra kích thước sản phẩm mà còn phải xác nhận nhiều đặc tính hình học theo yêu cầu kỹ thuật.

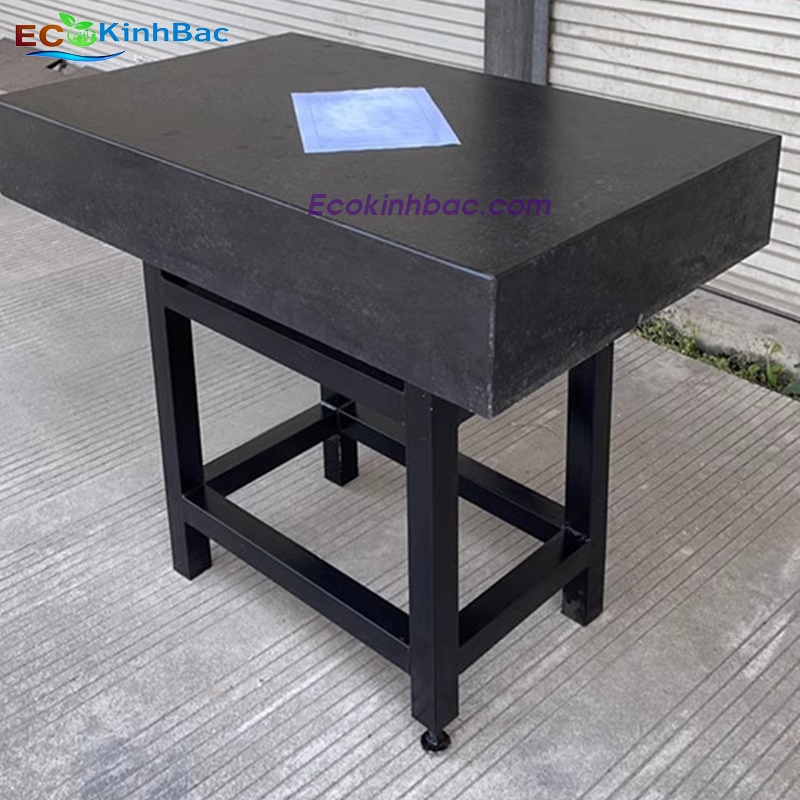

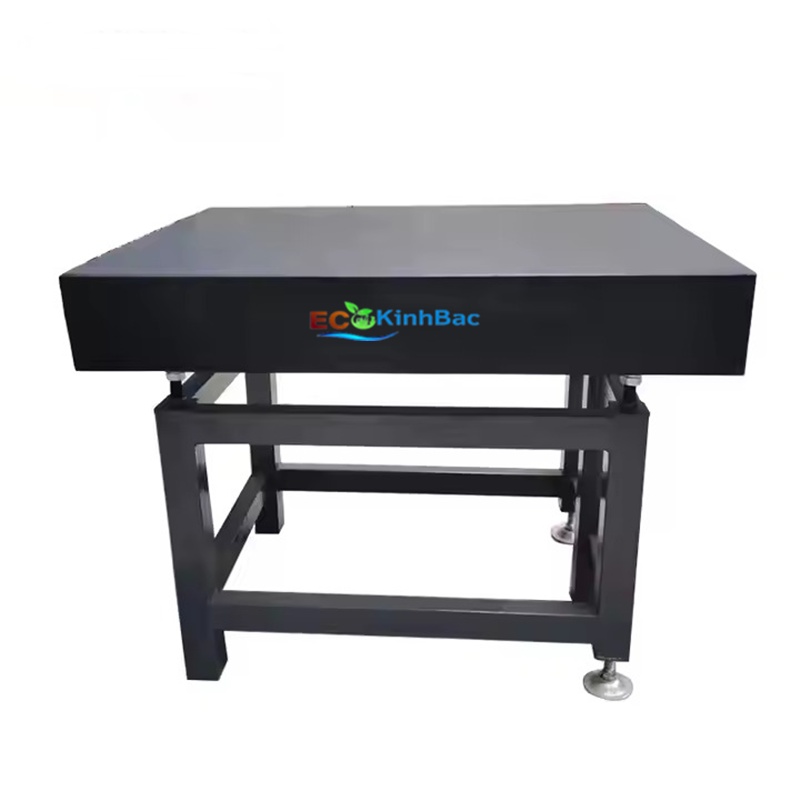

Để thực hiện các phép kiểm tra ổn định, một bề mặt chuẩn là yếu tố quan trọng. Bàn map granite có thể đóng vai trò là nền chuẩn để đặt chi tiết, kết hợp với đồng hồ so, thước đo cao và các dụng cụ đo phù hợp.

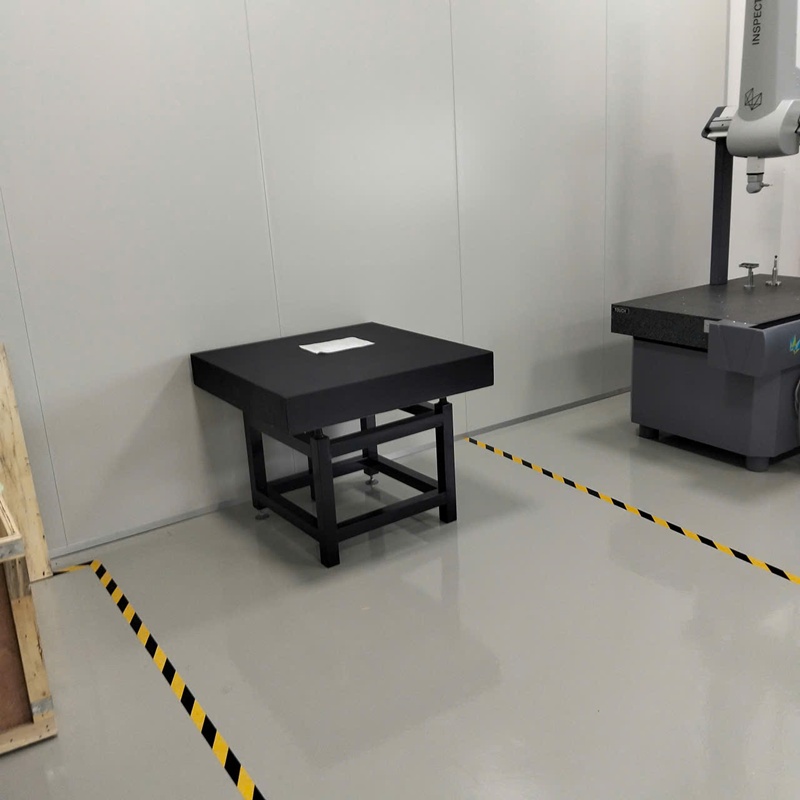

Đối với nhà máy cơ khí, CNC, khuôn mẫu, tooling hoặc sản xuất linh kiện, bàn map có thể trở thành một phần của trạm kiểm tra chất lượng.
2. Phòng QA và QC sử dụng bàn map khác nhau như thế nào?
QA và QC có chức năng khác nhau nhưng đều có thể sử dụng kết quả từ các phép đo kiểm.
QC thường trực tiếp kiểm tra chi tiết, linh kiện, jig, fixture hoặc sản phẩm sau gia công.
QA tập trung nhiều hơn vào việc đảm bảo quy trình và hệ thống chất lượng, trong đó dữ liệu đo kiểm là một phần của hoạt động xác nhận chất lượng.
Vì vậy, bàn map phòng QA/QC nên được lựa chọn dựa trên loại phép đo và sản phẩm cần kiểm tra, thay vì chỉ dựa vào tên bộ phận sử dụng.
3. Bàn map cho phòng QC nên chọn kích thước nào?
Kích thước phải phù hợp với chi tiết lớn nhất được kiểm tra thường xuyên.
Với chi tiết nhỏ, có thể cân nhắc:
300×300 mm
400×400 mm
500×500 mm
Với chi tiết trung bình:
600×600 mm
600×900 mm
750×500 mm
900×600 mm
Với khuôn, fixture hoặc sản phẩm lớn:
1000×750 mm
1200×800 mm
1500×800 mm
2000×1000 mm trở lên
Phòng QA/QC nên tính cả diện tích dành cho chi tiết, dụng cụ đo và khoảng thao tác, không chỉ diện tích sản phẩm.
4. Chọn độ chính xác bàn map cho QA/QC
Đối với phòng chất lượng, cấp chính xác là một trong những thông số cần quan tâm.
Các cấp như Grade 00, Grade 0 và Grade 1 có thể đáp ứng những nhu cầu khác nhau.
Không nên mặc định rằng phòng QC lúc nào cũng phải sử dụng Grade 00. Việc lựa chọn cần dựa trên:
Dung sai sản phẩm → đặc tính cần kiểm tra → phương pháp đo → độ chính xác cần thiết → cấp chính xác bàn.
Với các chi tiết cơ khí chính xác, jig, fixture hoặc khuôn có yêu cầu dung sai chặt, Grade 00 có thể là lựa chọn phù hợp.
5. Bàn map granite được dùng để kiểm tra những gì?
Tùy phương pháp đo, bàn map đo kiểm có thể hỗ trợ:
Kiểm tra độ phẳng
Kiểm tra độ vuông góc
Kiểm tra độ song song
Kiểm tra độ thẳng
Kiểm tra chiều cao và vị trí tương quan
Kiểm tra jig, fixture và đồ gá
Bàn map không thay thế thiết bị đo chuyên dụng. Vai trò chính là cung cấp một mặt chuẩn phù hợp để thực hiện phép kiểm tra.
6. Phòng QA/QC nên kết hợp bàn map với dụng cụ nào?
Một trạm kiểm tra có thể gồm:
Bàn map granite
Đồng hồ so
Đế đồng hồ so
Thước đo cao
Dụng cụ gá
Tùy từng sản phẩm, QA/QC có thể xây dựng phương pháp đo riêng.
Điều quan trọng là tất cả các thành phần phải được sử dụng đồng bộ. Một bàn map chính xác nhưng đặt chi tiết sai chuẩn hoặc sử dụng dụng cụ đo không phù hợp vẫn có thể dẫn đến kết quả không đáng tin cậy.
7. Những yếu tố cần kiểm tra khi mua bàn map cho QA/QC
Trước khi yêu cầu báo giá, phòng QA/QC nên xác định:
Kích thước mặt bàn
Độ dày
Cấp chính xác
Độ phẳng
Vật liệu granite
Chiều cao bàn
Khung chân
Trọng lượng
Tiêu chuẩn và hồ sơ kỹ thuật nếu cần
Việc xác định rõ các thông số giúp bộ phận mua hàng so sánh các sản phẩm trên cùng một cơ sở kỹ thuật.
8. Có nên chọn bàn map kích thước lớn cho phòng QA/QC?
Không phải lúc nào cũng cần.
Nếu phòng QC chủ yếu kiểm tra linh kiện nhỏ, một bàn 400×400 hoặc 500×500 mm có thể phù hợp hơn.

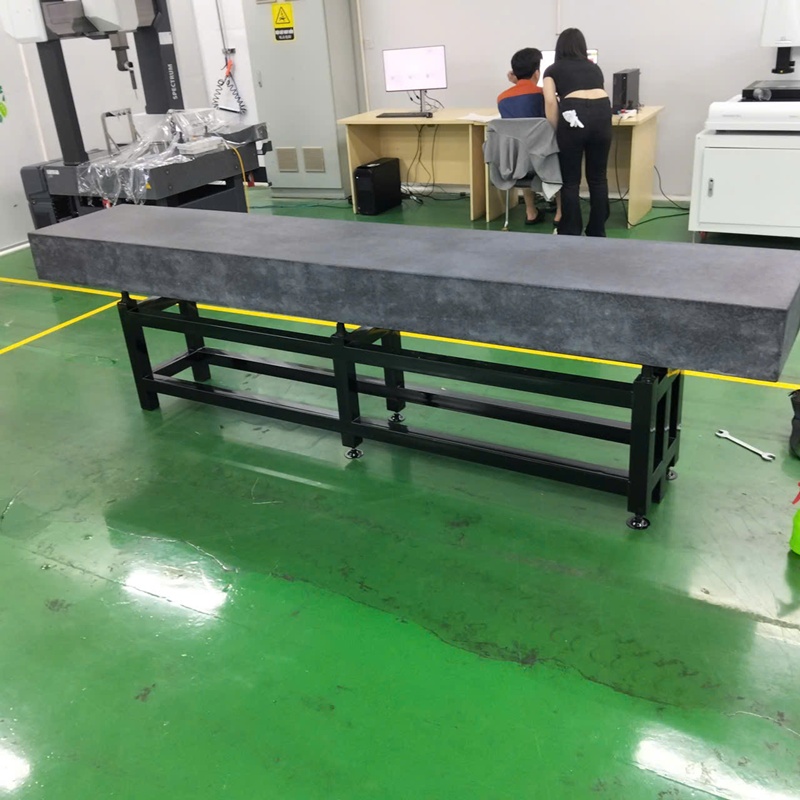

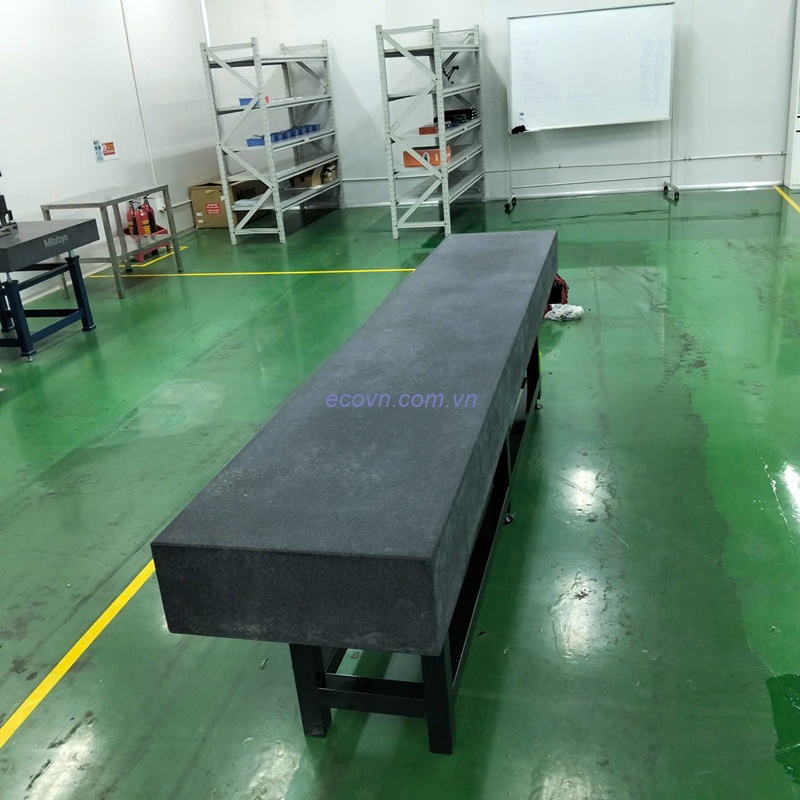

Nếu thường xuyên kiểm tra khuôn, fixture hoặc chi tiết lớn, bàn 1000×750 mm trở lên sẽ có lợi thế về diện tích.
Bàn quá lớn khi không cần thiết sẽ làm tăng chi phí, trọng lượng và yêu cầu lắp đặt.
Do đó, nên lựa chọn theo nhu cầu đo thực tế, không chạy theo kích thước lớn nhất.
9. Khi nào nên đặt bàn map theo yêu cầu?
Nếu phòng QA/QC có một trạm đo đặc biệt hoặc cần kiểm tra sản phẩm ngoài các kích thước thông thường, có thể lựa chọn bàn map granite theo yêu cầu.
Có thể thiết kế theo:
Kích thước dài × rộng × dày
Độ phẳng
Cấp chính xác
Chiều cao
Cấu hình khung chân
Khi đặt hàng, nên cung cấp bản vẽ hoặc kích thước chi tiết cần kiểm tra để xác định cấu hình phù hợp.
10. Lưu ý khi sử dụng bàn map trong phòng QA/QC

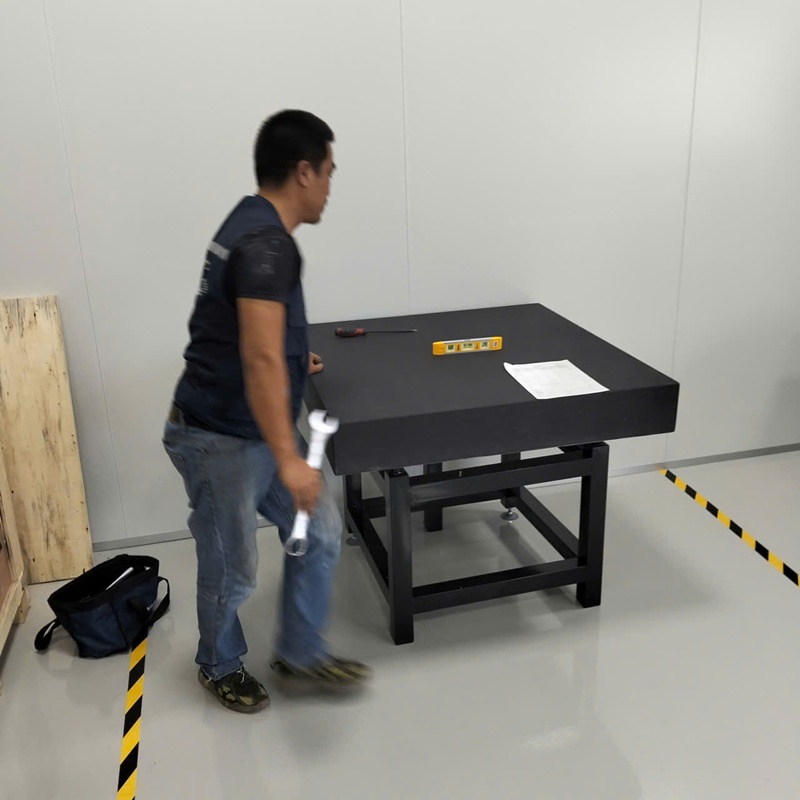

Phòng QA/QC nên duy trì khu vực đo sạch và ổn định.
Trước mỗi phép đo cần vệ sinh mặt bàn, chi tiết và các bề mặt tiếp xúc. Không nên kéo lê vật có cạnh sắc trên granite hoặc đặt vật nặng ngoài mục đích đo kiểm.
Bàn cũng nên được bố trí tránh nguồn rung và các khu vực có nhiều phoi, dầu gia công.
Đối với bàn Grade 00, việc quản lý và bảo vệ mặt chuẩn càng cần được chú ý.
11. Kết luận
Bàn map cho phòng QA/QC nên được lựa chọn dựa trên sản phẩm cần kiểm tra, dung sai, phạm vi đo, phương pháp đo và độ chính xác yêu cầu.
Chi tiết nhỏ có thể dùng bàn nhỏ gọn. Chi tiết trung bình cần diện tích thao tác lớn hơn. Với khuôn, jig và fixture lớn, có thể sử dụng bàn map kích thước lớn hoặc đặt theo yêu cầu.
Quan trọng nhất, phòng QA/QC không nên chọn bàn chỉ theo giá hoặc kích thước. Một bàn map phù hợp phải tạo được mặt chuẩn ổn định, đủ diện tích thao tác và đáp ứng yêu cầu của phép đo thực tế.
