1. Vì sao vendor Samsung cần bàn map?
Các vendor cung cấp linh kiện, chi tiết cơ khí, jig, fixture, tooling hoặc các bộ phận hỗ trợ sản xuất cho hệ thống nhà máy điện tử thường phải kiểm soát chất lượng ngay từ khâu chế tạo.
Đối với những sản phẩm có yêu cầu về độ chính xác hình học, chỉ kiểm tra kích thước bằng các dụng cụ cầm tay chưa phải lúc nào cũng đủ. Kỹ thuật viên còn có thể cần kiểm tra độ phẳng, độ vuông góc, độ song song, chiều cao và vị trí tương quan.

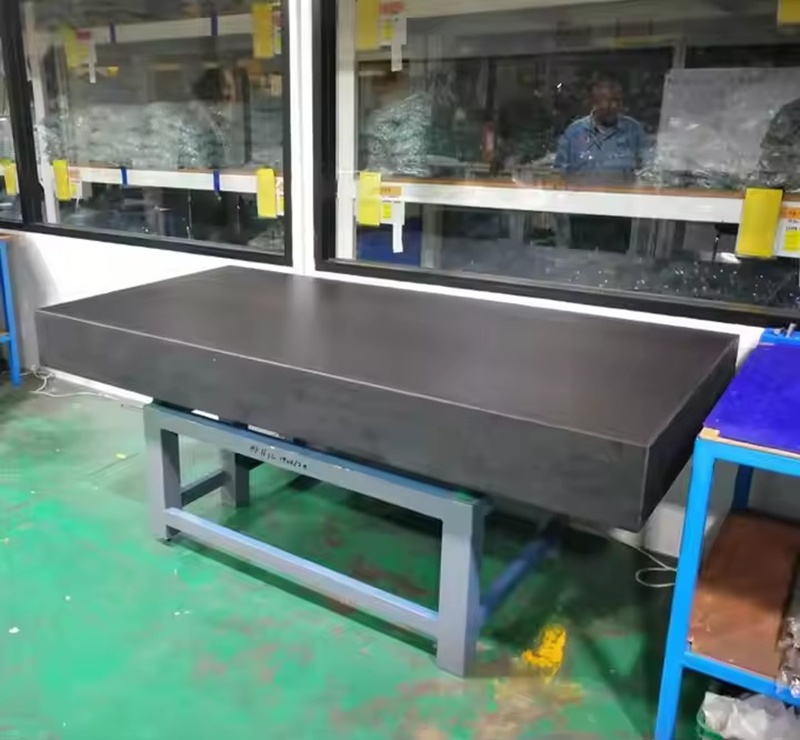

Trong những trường hợp này, bàn map granite có thể được sử dụng làm mặt chuẩn cho quá trình đo kiểm.
Đây là lý do sản phẩm phù hợp với các bộ phận QA/QC, tooling, jig & fixture, CNC và phòng đo của vendor.
2. Bàn map được sử dụng ở đâu trong vendor Samsung?
Tùy mô hình sản xuất, bàn map có thể được bố trí tại nhiều khu vực.
Phòng QC: kiểm tra chi tiết sau gia công và các linh kiện cơ khí.
Bộ phận tooling: kiểm tra jig, fixture và đồ gá trước khi đưa vào sản xuất.
Xưởng CNC: kiểm tra chi tiết sau phay, mài hoặc gia công chính xác.
Phòng đo: thực hiện các phép kiểm tra hình học theo quy trình đo.
Bộ phận khuôn: kiểm tra chi tiết khuôn và các bề mặt chuẩn.
Điểm quan trọng là bàn map tạo mặt chuẩn, còn kết quả đo vẫn phụ thuộc vào dụng cụ, cách gá đặt và phương pháp kiểm tra.
3. Vendor Samsung nên chọn kích thước bàn map nào?
Kích thước nên được lựa chọn dựa trên chi tiết lớn nhất thường xuyên cần kiểm tra, không nên chỉ dựa vào diện tích phòng QC.
Có thể tham khảo:
Chi tiết nhỏ: 300×300, 400×400, 500×500 mm.
Chi tiết trung bình: 600×600, 600×900, 750×500, 900×600 mm.
Jig và fixture lớn: 1000×750, 1200×800, 1500×800 mm.
Khuôn, đồ gá hoặc chi tiết lớn: 2000×1000 mm trở lên.
Ngoài diện tích đặt chi tiết, cần tính thêm không gian cho đồng hồ so, đế gá, thước đo cao và vùng thao tác của kỹ thuật viên.
4. Bàn map cho phòng QC của vendor cần độ chính xác nào?
Đây là vấn đề quan trọng khi lựa chọn bàn map cho vendor Samsung.
Không nên mặc định mọi phòng QC đều phải sử dụng Grade 00. Cấp chính xác phải phù hợp với dung sai của chi tiết và yêu cầu của phép đo.
Có thể xác định theo trình tự:
Dung sai chi tiết → đặc tính cần kiểm tra → phương pháp đo → độ chính xác yêu cầu → cấp chính xác bàn map.
Với các chi tiết cơ khí chính xác, jig hoặc fixture có dung sai chặt, bàn map Grade 00 có thể là lựa chọn phù hợp.
Nếu yêu cầu kiểm tra thấp hơn, cấp chính xác khác có thể giúp tối ưu chi phí đầu tư.
5. Bàn map kiểm tra jig và fixture cho vendor
Đây là một trong những ứng dụng quan trọng của bàn map trong môi trường vendor.
Jig và fixture có nhiệm vụ định vị, giữ và lặp lại vị trí của sản phẩm trong quá trình sản xuất. Nếu bề mặt chuẩn hoặc vị trí định vị bị sai lệch, kết quả gá đặt cũng có thể bị ảnh hưởng.
Bộ phận tooling có thể sử dụng bàn map kiểm tra jig và fixture để kiểm tra:
Độ phẳng của bề mặt
Độ vuông góc
Độ song song
Chiều cao
Vị trí tương quan
Sai lệch của các bề mặt định vị
Phương pháp cụ thể cần căn cứ vào bản vẽ và tiêu chí nghiệm thu của từng loại đồ gá.
6. Bàn map granite có thể kết hợp với thiết bị nào?
Một trạm đo cơ bản có thể gồm:
Bàn map granite
Đồng hồ so
Đế đồng hồ so
Thước đo cao
Dụng cụ gá chi tiết
Tùy yêu cầu kiểm tra, vendor có thể xây dựng phương pháp đo riêng cho từng nhóm sản phẩm.
Trước khi đo, cần đảm bảo mặt bàn, chi tiết và dụng cụ đều sạch, không có phoi, ba via hoặc dị vật ảnh hưởng đến vị trí tiếp xúc.
7. Vendor Samsung nên chọn bàn map như thế nào để tối ưu chi phí?
Không nên chọn một bàn kích thước lớn cho tất cả nhu cầu.
Nếu vendor kiểm tra nhiều nhóm sản phẩm, có thể phân bổ theo từng trạm:
Bàn nhỏ: linh kiện và jig nhỏ.
Bàn trung bình: fixture và chi tiết cơ khí.
Bàn lớn: khuôn, đồ gá hoặc fixture kích thước lớn.
Cách này giúp mỗi trạm đo sử dụng đúng diện tích cần thiết, đồng thời tránh đầu tư dư thừa.
Bên cạnh kích thước, cần so sánh đồng thời độ phẳng, cấp chính xác, độ dày, cấu hình chân và hồ sơ kỹ thuật.
8. Khi nào vendor nên đặt bàn map theo yêu cầu?
Sản phẩm tiêu chuẩn phù hợp với phần lớn nhu cầu phổ biến. Tuy nhiên, một số fixture hoặc trạm đo có kích thước đặc biệt có thể cần cấu hình riêng.
Khi đó, bàn map granite theo yêu cầu là phương án đáng cân nhắc.
Doanh nghiệp có thể xác định riêng:
Chiều dài
Chiều rộng
Độ dày
Cấp chính xác
Độ phẳng
Chiều cao bàn
Cấu hình khung chân
Để tư vấn chính xác, nên cung cấp bản vẽ hoặc hình ảnh của fixture cùng các kích thước và dung sai liên quan.
9. Những lưu ý khi đặt bàn map cho vendor
Trước khi yêu cầu báo giá, bộ phận kỹ thuật và purchasing nên thống nhất:
Kích thước bàn
Mục đích sử dụng
Dung sai cần kiểm tra
Cấp chính xác
Độ phẳng
Vật liệu
Chiều cao
Khung chân
Hồ sơ kỹ thuật cần cung cấp
Đối với bàn lớn, cần tính thêm khả năng chịu tải của nền, phương án vận chuyển, nâng hạ và vị trí lắp đặt ngay từ đầu.
10. Kết luận
Bàn map cho vendor Samsung phù hợp với các nhu cầu đo kiểm trong QA/QC, tooling, CNC, jig, fixture và khuôn mẫu.
Thay vì lựa chọn theo giá hoặc thương hiệu, vendor nên xác định theo trình tự:
Chi tiết cần kiểm tra → dung sai → phương pháp đo → kích thước bàn → độ chính xác → cấu hình lắp đặt.
Chi tiết nhỏ có thể sử dụng bàn map compact. Fixture và chi tiết trung bình cần bàn rộng hơn. Với khuôn hoặc đồ gá lớn, nên cân nhắc bàn map kích thước lớn hoặc đặt theo yêu cầu.
Đối với vendor Samsung, bàn map phù hợp không chỉ phục vụ một phép đo mà còn là nền tảng để xây dựng trạm kiểm tra ổn định cho jig, fixture và các chi tiết cơ khí chính xác.
