1. Vì sao xưởng khuôn mẫu cần bàn map?
Trong quá trình chế tạo khuôn, độ chính xác của các bề mặt, vị trí lắp ghép và các chi tiết định vị có ảnh hưởng trực tiếp đến khả năng hoạt động của bộ khuôn.
Sau khi gia công CNC, xưởng cần kiểm tra các đặc tính hình học của chi tiết trước khi lắp ráp hoặc nghiệm thu. Bàn map granite có thể được sử dụng làm mặt chuẩn để đặt chi tiết và kết hợp với các dụng cụ đo phù hợp.
Đây là giải pháp hữu ích cho xưởng khuôn mẫu, phòng QC, bộ phận tooling và cơ khí chính xác.
2. Bàn map dùng để kiểm tra những gì trong xưởng khuôn?
Tùy theo bản vẽ và phương pháp kiểm tra, bàn map có thể hỗ trợ:
Kiểm tra độ phẳng
Kiểm tra độ vuông góc
Kiểm tra độ song song
Kiểm tra độ thẳng
Kiểm tra chiều cao và vị trí tương quan
Kiểm tra các bề mặt chuẩn của chi tiết khuôn
Sản phẩm có thể kết hợp với đồng hồ so, đế gá, thước đo cao và các dụng cụ đo khác.
Điều quan trọng là phải xác định đúng mặt chuẩn và phương pháp đo trước khi thực hiện kiểm tra.
3. Bàn map cho khuôn mẫu nên chọn kích thước nào?
Kích thước bàn phụ thuộc trực tiếp vào kích thước khuôn và chi tiết cần kiểm tra.
Với chi tiết khuôn nhỏ, có thể sử dụng các bàn:
300×300 mm
400×400 mm
500×500 mm
Với chi tiết trung bình, có thể cân nhắc:
600×600 mm
600×900 mm
750×500 mm
900×600 mm
Khi kiểm tra đế khuôn, fixture hoặc chi tiết lớn hơn, có thể sử dụng:
1000×750 mm
1200×800 mm
1500×800 mm
2000×1000 mm trở lên
Nguyên tắc là bàn phải đủ diện tích để đặt chi tiết ổn định và có vùng thao tác cho dụng cụ đo.
4. Bàn map kiểm tra khuôn có cần Grade 00 không?
Không phải mọi xưởng khuôn đều cần Grade 00.
Grade 00 là cấp chính xác cao, phù hợp với những ứng dụng yêu cầu cao về mặt chuẩn.
Việc lựa chọn nên dựa trên:
Dung sai chi tiết → đặc tính cần kiểm tra → phương pháp đo → độ chính xác yêu cầu → cấp chính xác bàn map.
Nếu khuôn có yêu cầu hình học chặt, bàn có cấp chính xác phù hợp sẽ giúp tăng độ tin cậy của phép đo.
Ngược lại, nếu yêu cầu không quá cao, có thể lựa chọn cấp chính xác phù hợp hơn để kiểm soát chi phí.
5. Bàn map granite giúp kiểm tra khuôn sau CNC như thế nào?
Sau khi gia công, một chi tiết khuôn có thể đạt kích thước danh nghĩa nhưng vẫn tồn tại sai lệch về hình học.
Ví dụ, hai bề mặt có thể chưa vuông góc hoàn toàn hoặc mặt chuẩn có sai lệch so với yêu cầu bản vẽ.
Khi đó, kỹ thuật viên có thể đặt chi tiết lên bàn map granite, xác lập mặt chuẩn và sử dụng đồng hồ so hoặc dụng cụ đo phù hợp để kiểm tra.
Cách này giúp phát hiện sai lệch trước khi chi tiết được đưa vào công đoạn lắp ráp khuôn.
6. Bàn map cho xưởng khuôn nên kết hợp với dụng cụ nào?
Một trạm kiểm tra cơ bản có thể gồm:
Bàn map granite
Đồng hồ so
Đế đồng hồ so
Thước đo cao
Đồ gá hoặc dụng cụ định vị
Tùy vào hình dạng khuôn, có thể cần thêm các dụng cụ hỗ trợ khác.
Khi thiết kế trạm đo, nên tính cả diện tích dành cho chi tiết và dụng cụ để kỹ thuật viên thao tác thuận tiện.
7. Những lỗi cần tránh khi kiểm tra khuôn trên bàn map
Khuôn thường có trọng lượng lớn và nhiều bề mặt gia công, vì vậy cần đặc biệt chú ý khi đặt lên bàn.
Không nên:
Kéo lê chi tiết trên mặt granite
Đặt khuôn còn phoi hoặc ba via
Thả khuôn trực tiếp xuống bàn
Dùng bàn làm nơi chỉnh sửa hoặc gõ khuôn
Đặt bàn gần khu vực có rung động mạnh
Trước khi đo, cần làm sạch mặt bàn và các bề mặt tiếp xúc của khuôn để hạn chế ảnh hưởng đến kết quả.
8. Khi nào nên dùng bàn map kích thước lớn?
Xưởng khuôn nên cân nhắc bàn map kích thước lớn khi thường xuyên kiểm tra:
Đế khuôn lớn
Khuôn nhiều lòng
Chi tiết khuôn dài
Fixture khuôn
Các cụm cần kiểm tra nhiều vị trí trên cùng mặt chuẩn
Một mặt bàn đủ lớn giúp hạn chế việc thay đổi vị trí của chi tiết trong quá trình đo.
Tuy nhiên, không nên chọn bàn quá lớn nếu khuôn thực tế chỉ có kích thước nhỏ, vì sẽ làm tăng chi phí và yêu cầu lắp đặt.
9. Khi nào nên đặt bàn map theo yêu cầu cho xưởng khuôn?
Một số bộ khuôn có kích thước đặc biệt mà các model tiêu chuẩn không đáp ứng được.
Khi đó, bàn map granite theo yêu cầu là phương án đáng cân nhắc.
Doanh nghiệp có thể xác định:
Chiều dài
Chiều rộng
Độ dày
Cấp chính xác
Độ phẳng
Chiều cao và cấu hình chân bàn
Nếu có bản vẽ khuôn, nên cung cấp cùng dung sai và phạm vi cần kiểm tra để xác định kích thước bàn phù hợp.
10. Lưu ý khi bố trí bàn map trong xưởng khuôn
Bàn nên được đặt ở khu vực tương đối sạch, ổn định và tránh các nguồn rung.
Đồng thời cần đảm bảo:
Nền chịu tải phù hợp
Đủ không gian thao tác
Thuận tiện đưa khuôn từ khu vực gia công sang kiểm tra
Hạn chế phoi và dầu gia công

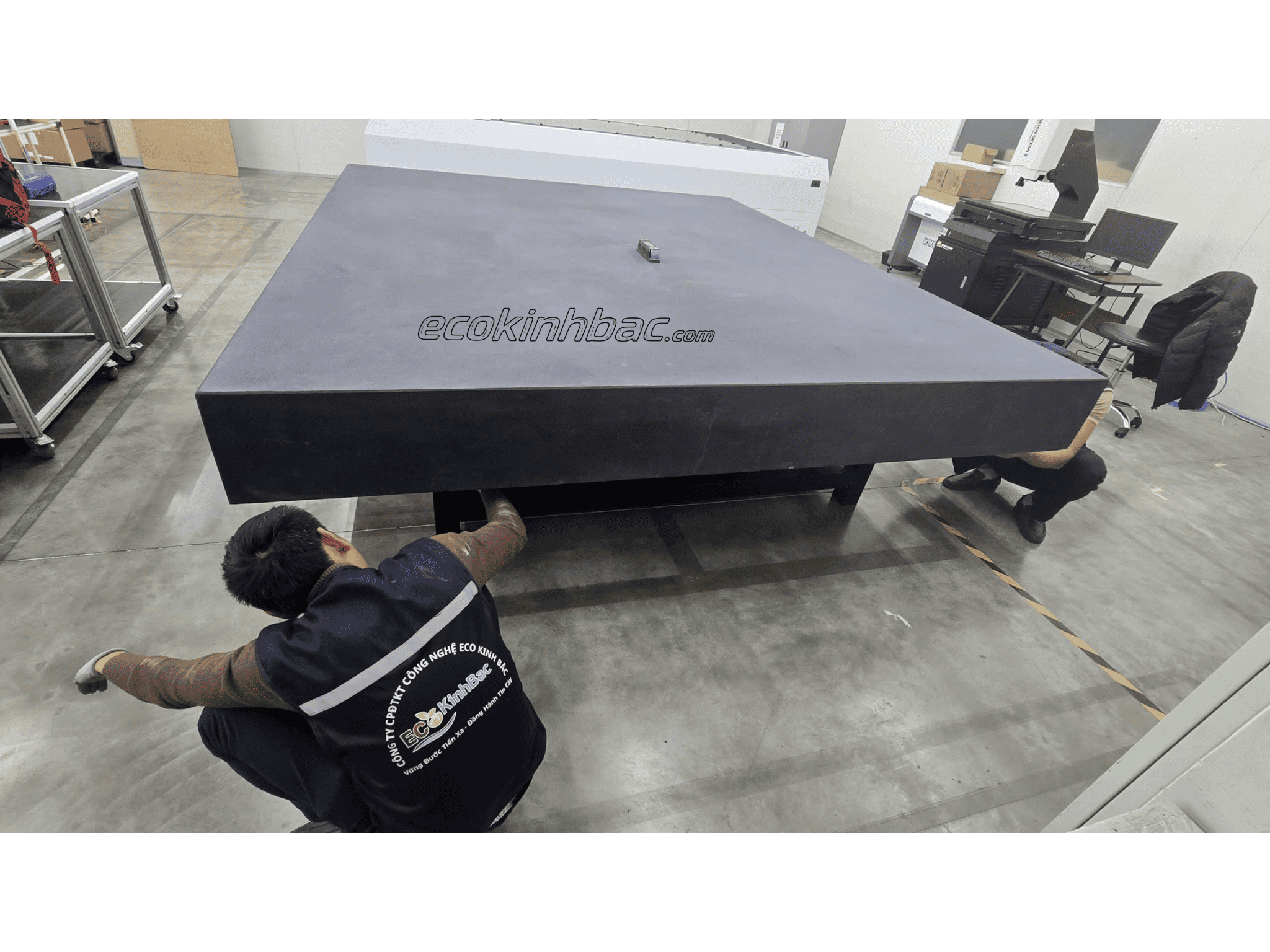

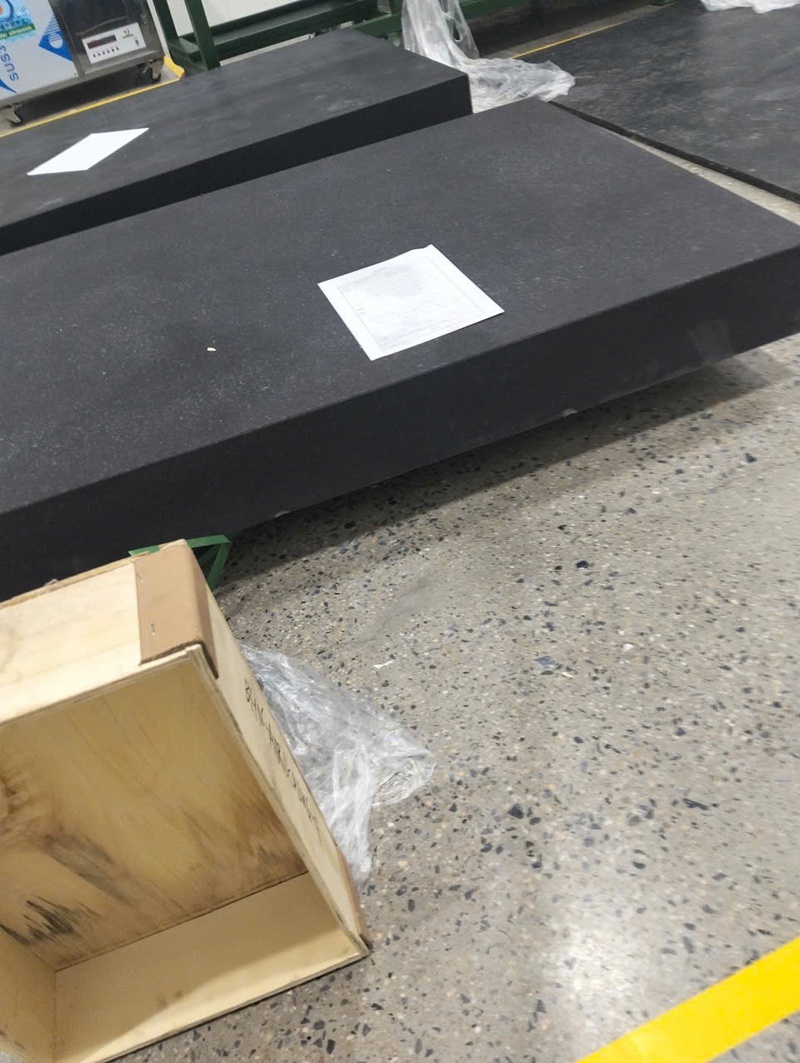

Với bàn kích thước lớn, cần tính trước phương án vận chuyển và nâng hạ.
11. Kết luận
Bàn map cho xưởng khuôn mẫu là giải pháp hỗ trợ kiểm tra các bề mặt, vị trí và đặc tính hình học của khuôn, đế khuôn và chi tiết sau gia công CNC.
Khi lựa chọn, xưởng nên bắt đầu từ:
Kích thước khuôn → phạm vi cần kiểm tra → dung sai → phương pháp đo → cấp chính xác → kích thước bàn map.
Khuôn nhỏ có thể sử dụng bàn nhỏ gọn. Khuôn trung bình cần bàn có diện tích rộng hơn. Với khuôn lớn hoặc fixture đặc biệt, nên sử dụng bàn map kích thước lớn hoặc đặt theo yêu cầu.
Một bàn map phù hợp giúp xưởng khuôn kiểm tra chi tiết thuận tiện hơn trước khi lắp ráp, đồng thời tạo một mặt chuẩn ổn định cho các công việc đo kiểm cơ khí chính xác.
