1. Vì sao cần bàn map để kiểm tra jig và fixture?
Jig và fixture đóng vai trò quan trọng trong quá trình định vị, gá đặt và kiểm soát vị trí của chi tiết khi gia công hoặc lắp ráp. Nếu các bề mặt chuẩn, vị trí định vị hoặc chi tiết lắp trên đồ gá bị sai lệch, sản phẩm được gá trên đó cũng có thể bị ảnh hưởng.
Vì vậy, bộ phận tooling và QC cần kiểm tra đồ gá trước khi đưa vào sản xuất.
Bàn map granite tạo một mặt chuẩn phù hợp để đặt jig, fixture và thực hiện các phép kiểm tra hình học theo phương pháp của nhà máy.
2. Bàn map kiểm tra jig và fixture như thế nào?
Tùy cấu tạo đồ gá, bàn map có thể được sử dụng cùng với đồng hồ so, đế gá, thước đo cao và các dụng cụ đo khác.
Một quy trình cơ bản có thể gồm:
Đặt jig hoặc fixture lên mặt chuẩn
Xác định bề mặt chuẩn của đồ gá
Thiết lập dụng cụ đo
Kiểm tra vị trí hoặc độ sai lệch cần đánh giá
Đối chiếu kết quả với bản vẽ hoặc yêu cầu kỹ thuật
Bàn map không tự xác định toàn bộ sai số của jig. Kết quả phụ thuộc vào cách gá đặt, dụng cụ và phương pháp đo.
3. Những đặc tính nào của jig và fixture có thể kiểm tra?
Tùy thiết kế và yêu cầu bản vẽ, bàn map có thể hỗ trợ kiểm tra các đặc tính như:
Độ phẳng
Độ vuông góc
Độ song song
Độ thẳng
Chiều cao hoặc vị trí tương quan
Độ lệch của các bề mặt định vị
Điều quan trọng là xác định đúng chuẩn đo trước khi thực hiện phép kiểm tra.
4. Chọn kích thước bàn map theo fixture
Kích thước bàn cần phù hợp với đồ gá lớn nhất mà bộ phận tooling thường xuyên kiểm tra.
Nếu jig nhỏ, có thể sử dụng các bàn như 400×400, 500×500 hoặc 600×600 mm.
Với fixture trung bình, có thể cân nhắc 600×900, 900×600, 1000×750 hoặc 1200×800 mm.

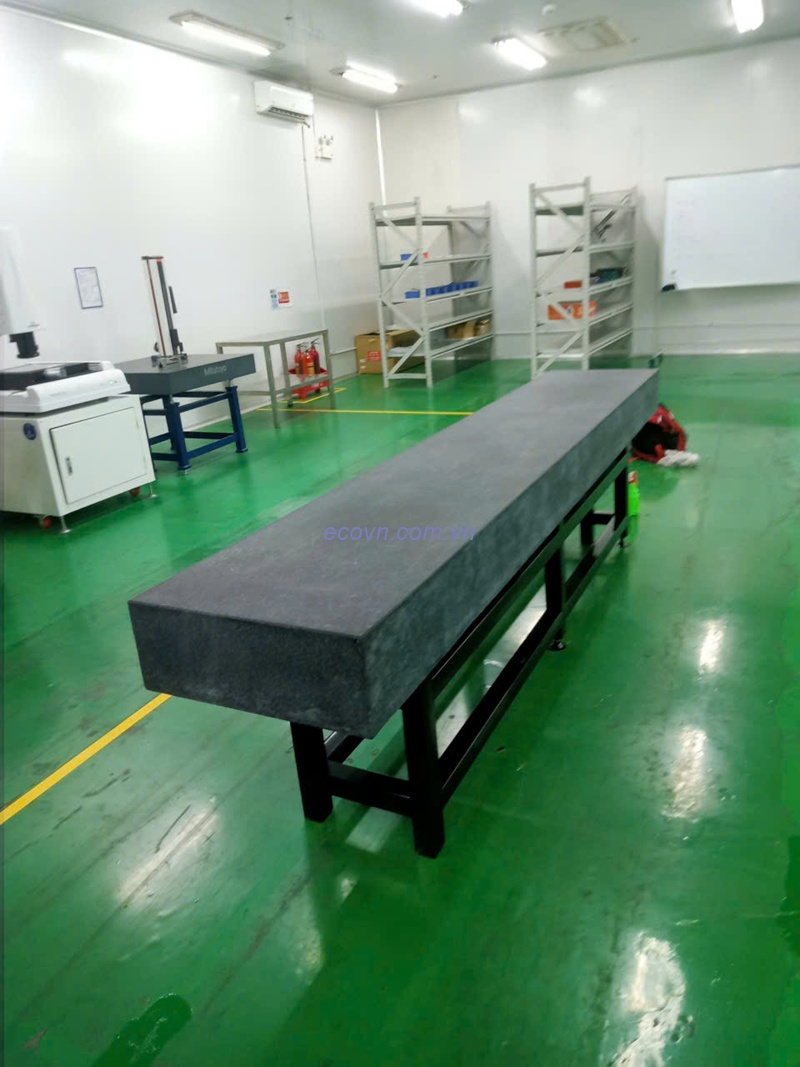

Nếu kiểm tra đồ gá lớn, có thể sử dụng 1500×800, 2000×1000 mm hoặc lớn hơn.
Không nên chọn bàn quá nhỏ khiến fixture phải đặt lệch hoặc thay đổi vị trí nhiều lần trong một phép kiểm tra.
5. Bàn map Grade 00 có cần thiết khi kiểm tra jig?
Không phải mọi jig và fixture đều bắt buộc sử dụng Grade 00.
Cấp chính xác cần dựa trên dung sai của đồ gá và yêu cầu của phép kiểm tra.
Đối với fixture phục vụ sản phẩm có dung sai chặt, yêu cầu đối với hệ thống đo sẽ cao hơn.
Nên lựa chọn theo trình tự:
Dung sai fixture → đặc tính cần kiểm tra → phương pháp đo → độ chính xác cần thiết → cấp chính xác bàn map.
Nếu không cần đến Grade 00, cấp phù hợp hơn có thể giúp tối ưu chi phí mà vẫn đáp ứng công việc.
6. Bàn map cho bộ phận tooling có gì khác?
Bộ phận tooling thường kiểm tra nhiều loại jig, fixture và đồ gá với kích thước khác nhau. Vì vậy, tính linh hoạt của trạm đo rất quan trọng.
Thay vì chỉ dùng một bàn map lớn cho mọi công việc, doanh nghiệp có thể bố trí nhiều kích thước theo nhóm sản phẩm.
Ví dụ:
Bàn nhỏ: jig và chi tiết nhỏ.
Bàn trung bình: fixture thông thường.
Bàn lớn: fixture, đồ gá hoặc kết cấu kích thước lớn.
Cách này giúp tận dụng diện tích và tối ưu chi phí đầu tư.
7. Khi kiểm tra jig cần chú ý gì?
Trước khi đặt jig lên bàn map, cần đảm bảo:
Mặt bàn sạch
Mặt chuẩn của jig sạch
Không còn phoi hoặc ba via
Đồ gá được đặt ổn định
Dụng cụ đo được thiết lập đúng
Không nên kéo lê jig trên mặt granite, đặc biệt với các đồ gá bằng thép có cạnh sắc hoặc khối lượng lớn.
Khi cần dịch chuyển fixture, nên sử dụng phương án nâng và đặt phù hợp để bảo vệ mặt chuẩn.
8. Khi nào nên sử dụng bàn map theo yêu cầu?
Một số fixture có kích thước hoặc hình dạng đặc biệt khiến các model tiêu chuẩn không thuận tiện.
Trong trường hợp này, bàn map granite theo yêu cầu có thể được thiết kế theo phạm vi đo thực tế.
Doanh nghiệp có thể xác định:
Chiều dài
Chiều rộng
Độ dày
Cấp chính xác
Độ phẳng
Chiều cao bàn
Nếu có bản vẽ fixture, nên cung cấp cùng dung sai để xác định kích thước bàn phù hợp.
9. Bàn map kiểm tra fixture nên đặt ở đâu?
Khu vực kiểm tra jig và fixture nên được bố trí tương đối sạch và ổn định.
Nên hạn chế đặt bàn ngay cạnh máy CNC đang gia công vì có thể phát sinh:
Phoi kim loại
Dầu tưới nguội
Rung động
Bụi và chất bẩn
Đối với các phép đo cần độ chính xác cao, khu vực tooling hoặc QC riêng sẽ thuận lợi hơn cho việc kiểm soát điều kiện đo.
10. Lưu ý khi mua bàn map kiểm tra jig và fixture
Trước khi yêu cầu báo giá, nên xác định:
Kích thước fixture lớn nhất
Dung sai cần kiểm tra
Đặc tính hình học cần kiểm soát
Phương pháp đo
Kích thước trạm đo
Cấp chính xác mong muốn

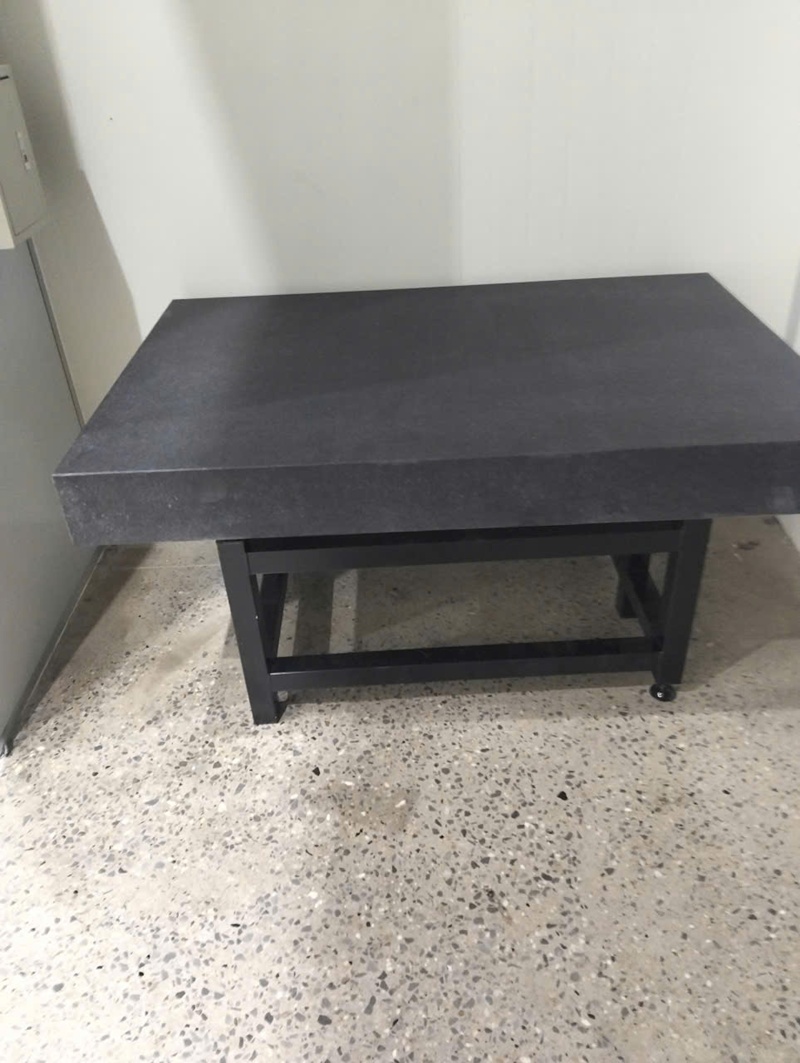

Có cần khung chân hay không
Những thông tin này giúp nhà cung cấp tư vấn đúng model thay vì chỉ báo giá theo kích thước.
11. Kết luận
Bàn map kiểm tra jig và fixture là một phần quan trọng trong hệ thống đo kiểm của bộ phận tooling, QC và các xưởng cơ khí chính xác.
Một bàn phù hợp cần đảm bảo đủ diện tích để đặt đồ gá, đáp ứng yêu cầu về độ chính xác và tạo điều kiện thuận lợi cho việc sử dụng đồng hồ so, thước đo cao hoặc các dụng cụ đo khác.
Khi lựa chọn, hãy bắt đầu từ:
Kích thước jig/fixture → dung sai → đặc tính cần kiểm tra → phương pháp đo → kích thước và cấp chính xác bàn map.
Với fixture nhỏ, bàn nhỏ gọn sẽ thuận tiện hơn. Với đồ gá lớn, cần bàn có diện tích tương ứng hoặc đặt bàn map granite theo yêu cầu.
Đối với bộ phận tooling, bàn map không chỉ là nơi đặt fixture mà là mặt chuẩn giúp kiểm soát chất lượng đồ gá trước khi đưa vào sản xuất.
