Bộ Điều Chỉnh Độ Cao D16 – Height Regulator Cho Bàn Gá Hàn 3D, Khay Pin Và Jig Robot

Bộ điều chỉnh độ cao D16 là gì?

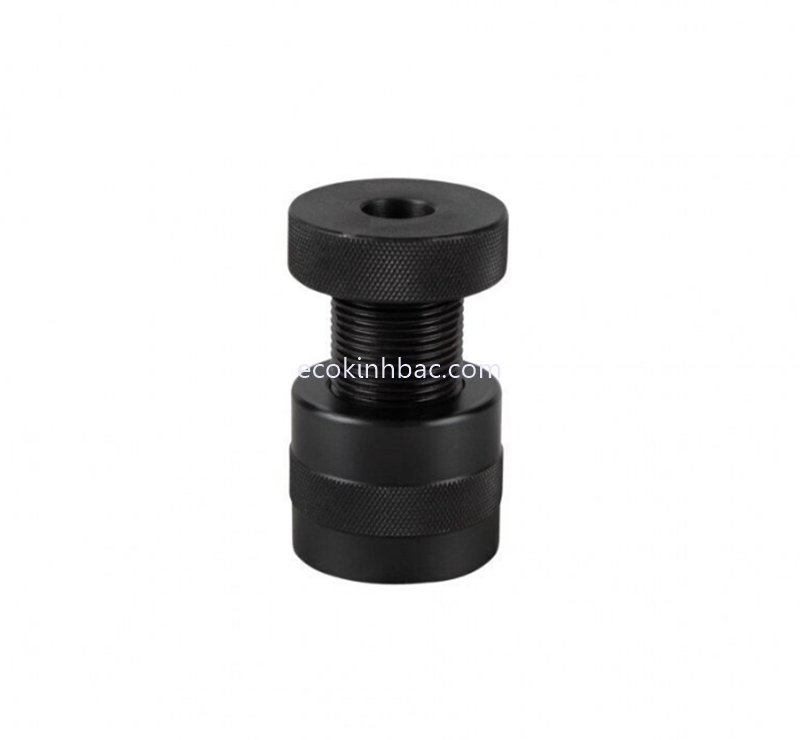

Height Regulator D16 là phụ kiện được sử dụng để điều chỉnh cao độ của điểm đỡ hoặc phụ kiện gá trên hệ thống bàn gá hàn 3D D16. Thay vì sử dụng các block có chiều cao cố định, người dùng có thể thay đổi cao độ theo yêu cầu của từng loại phôi hoặc đồ gá.

Trong các hệ thống gá lắp hiện đại, không phải tất cả chi tiết đều nằm trên cùng một mặt phẳng. Một số vị trí cần nâng cao, một số vị trí cần hạ thấp hoặc cần điều chỉnh để bù chênh lệch cao độ. Đây chính là vai trò quan trọng của Height Regulator.

Khi kết hợp với bàn gá D16, chốt định vị, block, thước góc và kẹp, bộ điều chỉnh độ cao giúp hình thành một hệ thống đồ gá mô-đun, dễ thay đổi và tái sử dụng.

1. Công dụng của Height Regulator D16

Điều chỉnh chiều cao điểm đỡ

Công dụng chính của Height Regulator là tạo ra điểm đỡ có cao độ phù hợp với chi tiết cần gá.

Điều này đặc biệt hữu ích khi gá các chi tiết có chiều cao khác nhau hoặc khi nhiều điểm tựa trên cùng một bộ gá không nằm trên cùng một cao độ.

Tạo mặt chuẩn cho đồ gá

Trong quá trình chế tạo jig, việc duy trì vị trí và cao độ của các điểm đỡ có ảnh hưởng trực tiếp đến cách chi tiết được đặt trên đồ gá.

Height Regulator có thể được sử dụng để tạo các điểm tựa có cao độ khác nhau, từ đó hỗ trợ thiết lập vị trí làm việc theo thiết kế.

Bù chênh lệch cao độ

Khi lắp ráp nhiều chi tiết hoặc sử dụng nhiều phụ kiện, có thể phát sinh sự khác biệt về chiều cao. Bộ điều chỉnh giúp người dùng thiết lập lại cao độ thay vì phải chế tạo thêm nhiều loại block cố định.

Tăng tính linh hoạt của đồ gá

Một ưu điểm của hệ thống phụ kiện D16 là khả năng thay đổi cấu hình. Height Regulator góp phần giúp đồ gá thích ứng với nhiều loại sản phẩm khác nhau mà không cần chế tạo lại toàn bộ hệ thống.

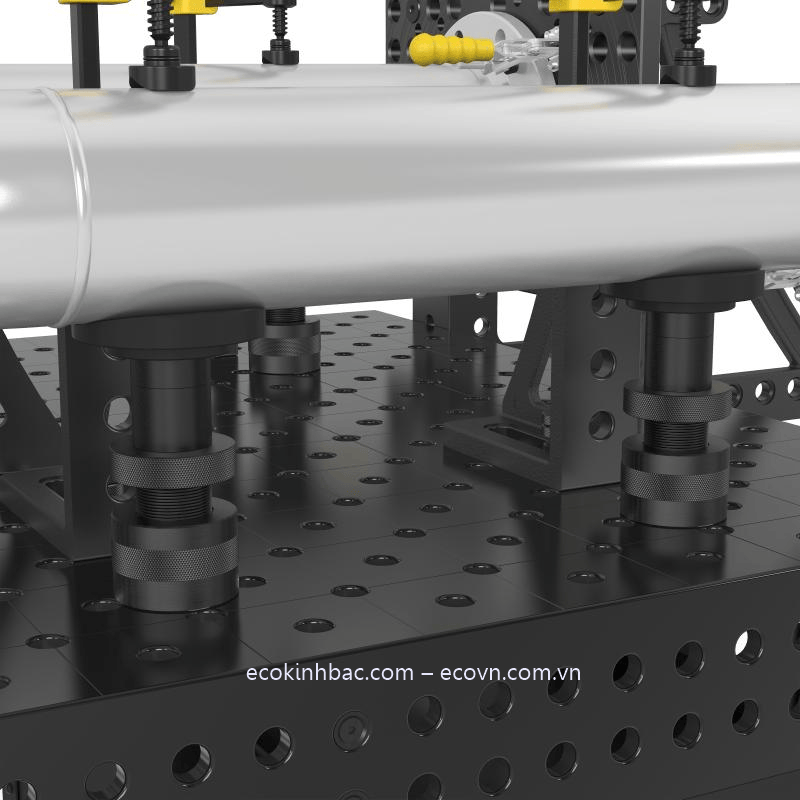

2. Ứng dụng trên bàn gá hàn 3D D16

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm, thông thường bố trí theo lưới 50 × 50 mm. Nhờ hệ thống lỗ mô-đun, người dùng có thể bố trí các phụ kiện tại nhiều vị trí khác nhau.

Height Regulator được sử dụng tại các vị trí cần điều chỉnh cao độ, kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Block kê và đỡ phôi.

• Thước góc phẳng.

• Thước góc chữ T.

• Ê-ke định vị.

• Kẹp và phụ kiện cố định phôi.

• V-Block và các phụ kiện gá chuyên dụng.

Sự kết hợp này giúp người dùng xây dựng bộ gá phù hợp với từng sản phẩm thay vì phụ thuộc vào một cấu hình cố định.

3. Ứng dụng trong khay pin và Battery Tray

Trong sản xuất khay pin, khay chứa module pin và các cụm chi tiết liên quan đến pin, nhiều điểm đỡ có thể cần được bố trí ở những cao độ khác nhau.

Height Regulator có thể được sử dụng để tạo các điểm tựa cho:

• Khay và khung chứa pin.

• Các tấm gá hoặc tấm đỡ.

• Cụm chi tiết có nhiều cao độ.

• Jig kiểm tra kích thước và vị trí.

• Bộ gá lắp ráp các cụm module.

Việc có thể điều chỉnh cao độ giúp người vận hành dễ thiết lập vị trí đỡ phù hợp với thiết kế của từng loại khay hoặc cụm chi tiết.

4. Ứng dụng trong Jig lắp ráp robot

Đối với jig lắp ráp robot và đồ gá tự động hóa, vị trí của chi tiết cần được duy trì ổn định và có tính lặp lại.

Height Regulator có thể đóng vai trò là một điểm đỡ hoặc điểm điều chỉnh cao độ trong hệ thống jig. Khi kết hợp với các cơ cấu định vị và kẹp, phụ kiện này hỗ trợ xây dựng hệ thống gá phù hợp với từng công đoạn lắp ráp.

Đặc biệt, với những dây chuyền phải thay đổi nhiều mã sản phẩm, hệ thống phụ kiện mô-đun giúp việc thay đổi cấu hình đồ gá thuận tiện hơn.

5. Vì sao nên sử dụng Height Regulator thay cho block cố định?

Block cố định chỉ cung cấp một cao độ nhất định. Trong khi đó, bộ điều chỉnh độ cao cho phép người dùng thiết lập cao độ theo nhu cầu thực tế.

Điều này mang lại một số lợi ích:

• Linh hoạt khi gá nhiều loại sản phẩm.

• Dễ điều chỉnh vị trí điểm đỡ.

• Giảm nhu cầu sử dụng quá nhiều block có kích thước khác nhau.

• Hỗ trợ thiết lập jig nhanh hơn.

• Có thể tái sử dụng trong nhiều cấu hình đồ gá.

Tuy nhiên, khi lựa chọn sản phẩm cần căn cứ vào dải điều chỉnh, kích thước, tải trọng và kiểu kết nối thực tế của từng model.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

6. Height Regulator D16 – phụ kiện hữu ích cho hệ thống gá mô-đun

Từ bàn gá hàn 3D đến jig lắp ráp robot, khay pin, đồ gá kiểm tra và đồ gá sản xuất, nhu cầu điều chỉnh cao độ xuất hiện trong rất nhiều ứng dụng cơ khí.

Height Regulator D16 giúp bổ sung khả năng điều chỉnh cao độ cho hệ thống phụ kiện, đặc biệt khi người dùng cần xây dựng đồ gá có nhiều điểm đỡ và nhiều cao độ khác nhau.

Kết hợp đúng giữa Height Regulator + chốt định vị + block + thước góc + kẹp, người dùng có thể xây dựng một hệ thống gá linh hoạt, dễ thay đổi và phù hợp với nhiều sản phẩm.

7. Mua phụ kiện bàn gá hàn D16 tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp hệ thống phụ kiện cho bàn gá hàn 3D D16/D28 như Height Regulator, chốt định vị, chốt khóa nhanh, thước định vị, ê-ke, block, kẹp và các phụ kiện đồ gá.

Khách hàng có thể cung cấp bản vẽ, hình ảnh chi tiết hoặc yêu cầu về chiều cao điểm đỡ để ECO Kinh Bắc tư vấn cấu hình phụ kiện phù hợp với ứng dụng thực tế.
