Thước Định Vị D28 – Nhiều Kích Thước Cho Bàn Gá Hàn 3D

Thước định vị D28 là gì?

Thước định vị D28 (Positioning Ruler) là phụ kiện sử dụng trên bàn gá hàn 3D D28, có chức năng hỗ trợ tạo chuẩn, xác định khoảng cách và định vị vị trí của chi tiết trong quá trình gá hàn.

Khi gia công khung, kết cấu hoặc các chi tiết cần bố trí theo kích thước nhất định, thước định vị giúp người thợ thiết lập khoảng cách giữa các điểm gá một cách thuận tiện hơn.

Thước có thể kết hợp với chốt định vị, cữ chặn, kẹp nhanh và các khối đỡ để tạo thành một hệ thống gá phù hợp với từng sản phẩm.

Công dụng của thước định vị trên bàn gá D28

1. Tạo chuẩn kích thước khi gá

Một trong những công việc quan trọng khi gá hàn là xác định khoảng cách giữa các chi tiết.

Thước định vị có thể được sử dụng để tạo một mốc kích thước, giúp người thợ căn chỉnh vị trí của phôi trước khi cố định.

Ví dụ:

Đặt thước → xác định khoảng cách → đặt phôi → chốt định vị → kẹp → hàn.

2. Hỗ trợ định vị nhiều chi tiết

Khi một sản phẩm có nhiều chi tiết cần bố trí theo cùng một khoảng cách, thước định vị giúp thiết lập các vị trí tương quan giữa chúng.

Điều này đặc biệt hữu ích khi gá:

• Khung thép.

• Khung hộp.

• Thanh kết cấu.

• Cụm chi tiết hàn.

• Chi tiết lắp ráp.

• Jig và đồ gá cơ khí.

3. Hỗ trợ gá sản phẩm lặp lại

Đối với những sản phẩm được gia công nhiều lần, người dùng có thể xây dựng một cấu hình gá với thước định vị làm chuẩn.

Sau khi thiết lập được vị trí phù hợp, các phụ kiện có thể được bố trí lại theo cùng nguyên tắc khi gá các sản phẩm tiếp theo.

Thước định vị D28 có vai trò gì trong bộ đồ gá?

Thước định vị không thay thế chốt định vị hoặc kẹp nhanh. Mỗi phụ kiện đảm nhiệm một chức năng khác nhau:

Có thể hiểu đơn giản:

Thước tạo chuẩn → chốt xác định vị trí → cữ chặn giới hạn → kẹp giữ phôi.

Khi các phụ kiện được phối hợp đúng, việc gá các sản phẩm khác nhau trên bàn D28 trở nên linh hoạt hơn.

Ứng dụng thực tế của thước định vị D28

Thước định vị có thể được sử dụng trong nhiều công việc tại xưởng như:

• Gá khung thép.

• Gá khung hộp.

• Định vị thanh kết cấu.

• Căn khoảng cách giữa các chi tiết.

• Lắp ráp cụm cơ khí.

• Chế tạo jig hàn.

• Thiết lập vị trí cho bộ gá lặp lại.

• Hỗ trợ căn chỉnh trước khi hàn.

Đối với những sản phẩm có nhiều chi tiết cần bố trí theo cùng một kích thước, thước định vị giúp người thợ dễ dàng thiết lập mối quan hệ vị trí giữa các chi tiết.

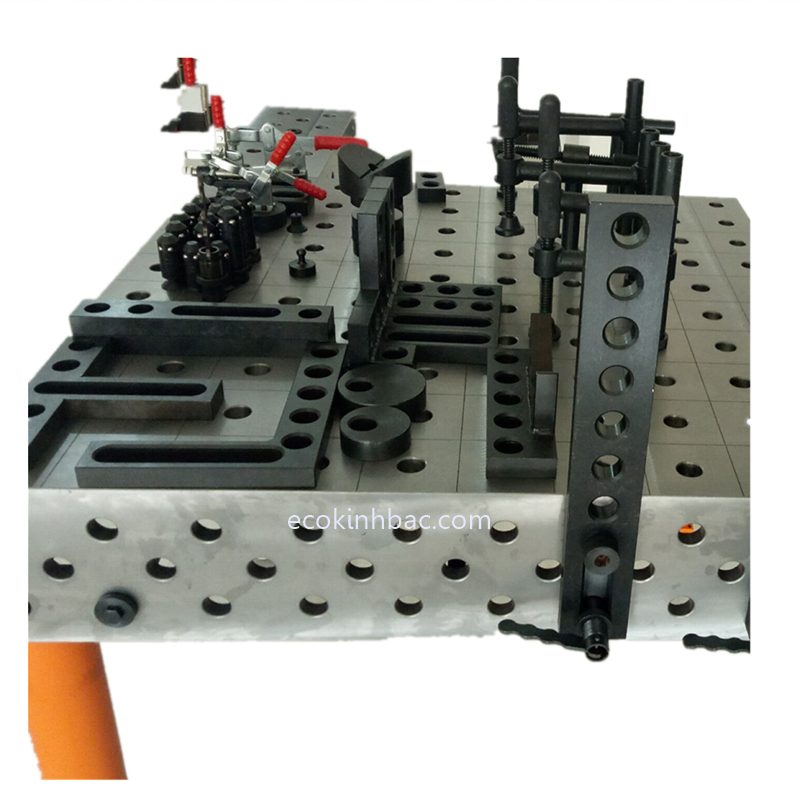

Kết hợp thước định vị với phụ kiện D28

Trong thực tế xưởng, thước định vị thường không sử dụng độc lập mà được kết hợp với nhiều phụ kiện khác.

Thước + chốt định vị

Thước hỗ trợ tạo chuẩn khoảng cách, trong khi chốt định vị xác định vị trí cụ thể của chi tiết.

Thước + cữ chặn

Cữ chặn tạo điểm giới hạn để chi tiết tựa vào, còn thước giúp xác định vị trí của cữ theo kích thước yêu cầu.

Thước + kẹp nhanh

Sau khi xác định đúng vị trí, kẹp nhanh được sử dụng để giữ phôi trong quá trình hàn.

Thước + giá đỡ khung

Khi gá khung lớn, có thể kết hợp thước định vị với giá đỡ khung D28, khối L, khối U hoặc khối đỡ góc để vừa tạo chuẩn vừa tạo các điểm tựa.

Vì sao thước định vị hữu ích trên bàn gá D28?

Bàn gá hàn 3D D28 được sử dụng cho nhiều loại khung và kết cấu. Vì vậy, một hệ thống phụ kiện có khả năng thay đổi vị trí sẽ giúp bàn gá thích ứng với nhiều sản phẩm khác nhau.

Thước định vị hỗ trợ:

• Thiết lập chuẩn kích thước.

• Căn khoảng cách giữa các chi tiết.

• Hỗ trợ bố trí phụ kiện.

• Tạo cấu hình gá có tính lặp lại.

• Điều chỉnh nhanh khi thay đổi sản phẩm.

• Kết hợp linh hoạt với các phụ kiện D28 khác.

Thay vì chế tạo một bộ gá cố định cho từng sản phẩm, người dùng có thể thay đổi vị trí thước, chốt, cữ và kẹp để tạo cấu hình mới.

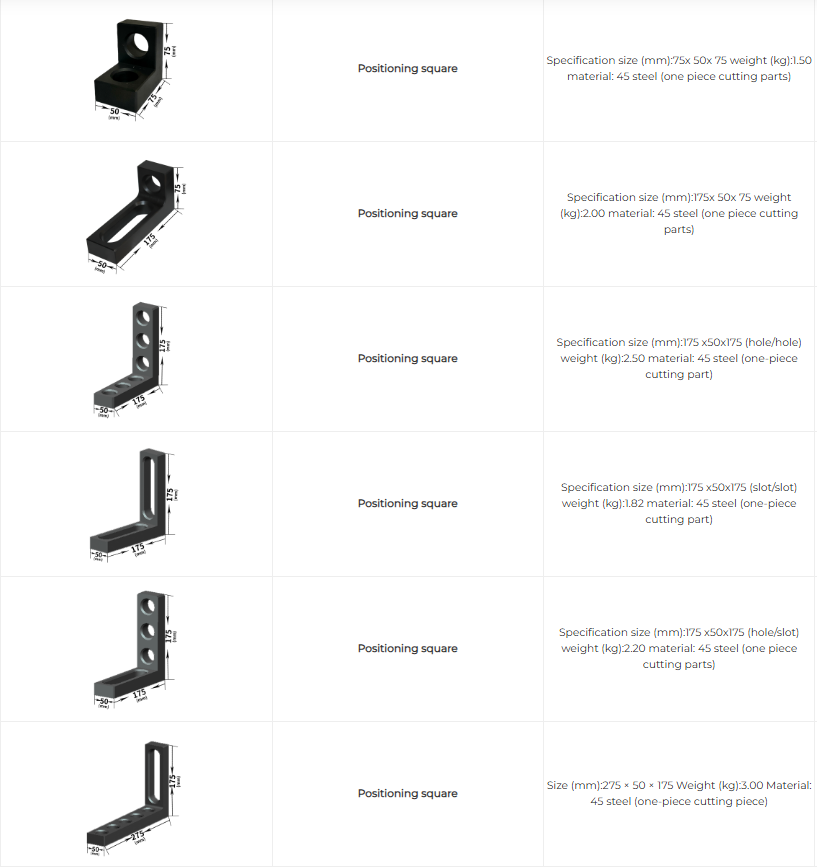

Lựa chọn thước định vị phù hợp

Khi lựa chọn thước định vị D28, nên xem xét:

• Kích thước và hình dạng sản phẩm.

• Khoảng cách cần thiết lập.

• Vị trí các điểm gá.

• Không gian trên bàn gá.

• Loại chốt, cữ hoặc kẹp sử dụng cùng.

Việc lựa chọn đúng chiều dài và cấu hình thước sẽ giúp quá trình thiết lập đồ gá thuận tiện hơn.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Thước định vị D28 là phụ kiện hỗ trợ tạo chuẩn kích thước, căn khoảng cách và thiết lập vị trí trong quá trình gá hàn. Khi kết hợp với chốt định vị, cữ chặn, kẹp nhanh và các loại giá đỡ, thước giúp xây dựng cấu hình gá linh hoạt cho nhiều sản phẩm.

👉 Liên hệ ECO Kinh Bắc để được tư vấn thước định vị và bộ phụ kiện D28 phù hợp với kích thước sản phẩm và phương án gá thực tế.
