Bộ Điều Chỉnh Độ Cao D28 – Phụ Kiện Bàn Gá Hàn 3D

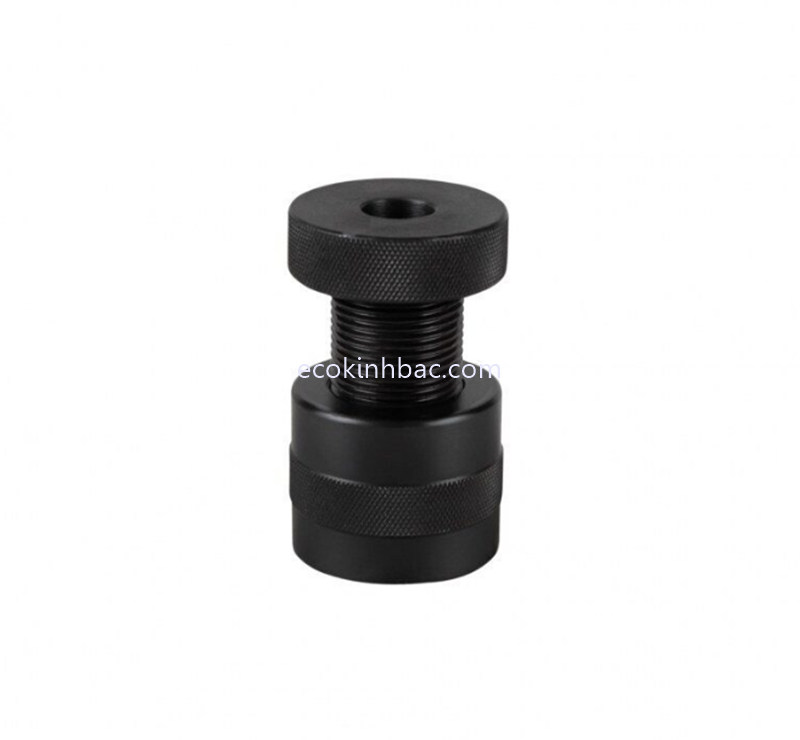

Bộ điều chỉnh độ cao D28 là gì?

Bộ điều chỉnh độ cao D28 là phụ kiện được sử dụng trên bàn gá hàn 3D D28, có chức năng hỗ trợ điều chỉnh cao độ của điểm tựa hoặc vị trí gá theo yêu cầu thực tế.

Trong quá trình gá hàn, không phải chi tiết nào cũng nằm ở cùng một cao độ. Khi cần nâng hoặc hạ một vị trí để đưa phôi về đúng mặt chuẩn, bộ điều chỉnh độ cao giúp người thợ dễ dàng thiết lập lại cấu hình gá.

Phụ kiện đặc biệt hữu ích khi kết hợp với chốt định vị, cữ chặn, khối V, khối L/U và kẹp nhanh D28.

Công dụng của bộ điều chỉnh độ cao D28

1. Điều chỉnh cao độ điểm gá

Chức năng chính của bộ điều chỉnh là tạo khả năng thay đổi cao độ tại vị trí cần gá.

Người dùng có thể điều chỉnh để đưa chi tiết về vị trí phù hợp với mặt chuẩn hoặc cao độ yêu cầu trong bản vẽ và phương án gá.

2. Hỗ trợ căn chỉnh chi tiết

Khi gá một cụm chi tiết có nhiều vị trí tựa, sự khác biệt về cao độ có thể ảnh hưởng đến quá trình lắp ráp và căn chỉnh.

Bộ điều chỉnh độ cao giúp tạo thêm điểm tựa có cao độ phù hợp, hỗ trợ người thợ căn chỉnh trước khi cố định và hàn.

3. Linh hoạt khi thay đổi sản phẩm

Một bàn gá hàn 3D có thể phục vụ nhiều loại sản phẩm.

Khi chuyển sang chi tiết có kích thước hoặc vị trí gá khác nhau, bộ điều chỉnh độ cao giúp thay đổi cấu hình mà không cần cố định một cao độ duy nhất.

Ứng dụng thực tế trong xưởng

Bộ điều chỉnh độ cao D28 có thể sử dụng trong:

• Điều chỉnh cao độ khung hộp.

• Gá các chi tiết có chiều cao khác nhau.

• Tạo điểm tựa cho chi tiết.

• Căn chỉnh cụm kết cấu trước khi hàn.

• Gá ống, thanh và chi tiết cơ khí.

• Chế tạo jig và đồ gá hàn.

• Lắp ráp cụm chi tiết.

• Thiết lập nhiều cao độ trên cùng một bàn D28.

Đặc biệt, với các sản phẩm có nhiều vị trí cần tựa ở những cao độ khác nhau, bộ điều chỉnh giúp việc thiết lập đồ gá thuận tiện và linh hoạt hơn.

Kết hợp bộ điều chỉnh độ cao với phụ kiện D28

Bộ điều chỉnh độ cao phát huy hiệu quả khi được sử dụng cùng các phụ kiện khác:

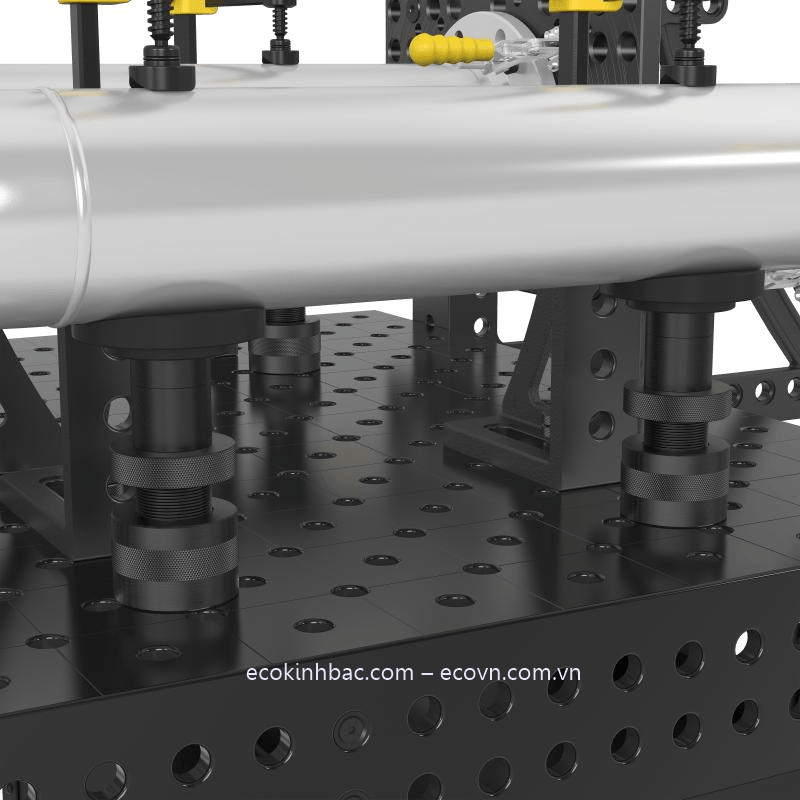

Bộ điều chỉnh độ cao + khối V: tạo điểm tựa có cao độ phù hợp cho ống và chi tiết dạng tròn.

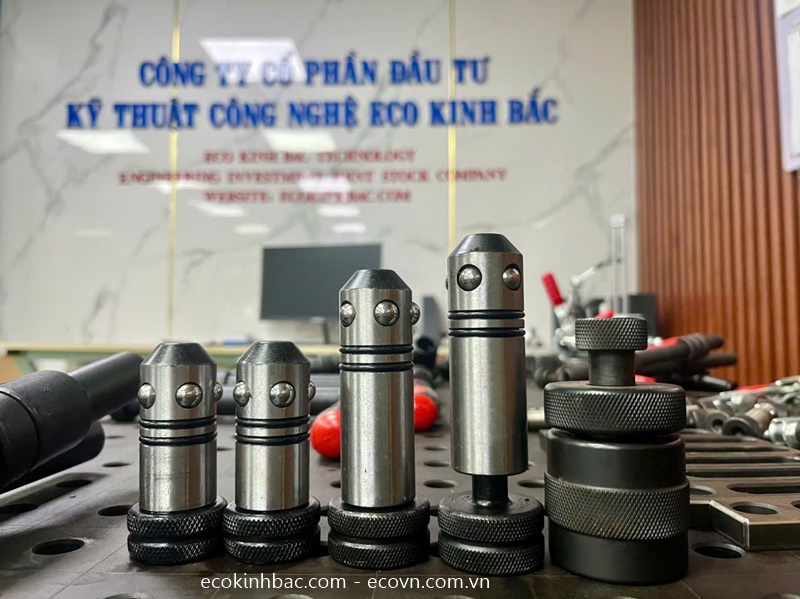

Bộ điều chỉnh độ cao + chốt định vị: hỗ trợ kết hợp giữa điều chỉnh cao độ và xác định vị trí.

Bộ điều chỉnh độ cao + cữ chặn: tạo điểm tựa và giới hạn vị trí của chi tiết.

Bộ điều chỉnh độ cao + kẹp nhanh: sau khi điều chỉnh và căn chỉnh, kẹp nhanh giúp giữ phôi trong quá trình hàn.

Bộ điều chỉnh độ cao + thước định vị: hỗ trợ thiết lập vị trí và khoảng cách giữa các điểm gá.

Bộ điều chỉnh độ cao + khối L/U: phù hợp khi cần tạo nhiều mặt tựa và cao độ cho khung, kết cấu.

Một quy trình gá có thể thực hiện:

Bàn D28 → lắp bộ điều chỉnh → thiết lập cao độ → đặt phụ kiện tựa → đặt phôi → căn chỉnh → định vị → kẹp → hàn.

Bộ điều chỉnh độ cao khác gì tấm đệm căn chỉnh?

Hai loại phụ kiện đều có thể hỗ trợ điều chỉnh vị trí, nhưng cách sử dụng khác nhau:

Việc lựa chọn phụ kiện phụ thuộc vào yêu cầu thực tế của bộ gá và mức độ điều chỉnh cần thiết.

Vì sao bộ điều chỉnh độ cao hữu ích trên bàn gá D28?

Trong thực tế sản xuất, một bộ gá không phải lúc nào cũng chỉ làm việc với một sản phẩm duy nhất. Kích thước, hình dạng và vị trí gá có thể thay đổi theo từng đơn hàng.

Bộ điều chỉnh độ cao giúp người dùng chủ động thay đổi cao độ của điểm tựa, từ đó mở rộng khả năng thiết lập đồ gá trên cùng một bàn D28.

Khi kết hợp với hệ thống phụ kiện định vị và kẹp, người thợ có thể xây dựng nhiều cấu hình gá khác nhau theo từng sản phẩm.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Bộ điều chỉnh độ cao D28 là phụ kiện hỗ trợ thay đổi cao độ điểm gá, giúp quá trình tựa, căn chỉnh và định vị chi tiết linh hoạt hơn.

👉 Liên hệ ECO Kinh Bắc để được tư vấn bộ điều chỉnh độ cao và các phụ kiện D28 phù hợp với kích thước sản phẩm, cao độ cần gá và phương án hàn thực tế.
