Bộ Gá Nhanh Đẩy Kéo Có Đĩa Tròn D28 – Phụ Kiện Bàn Gá Hàn

Bộ gá nhanh đẩy kéo có đĩa tròn D28 là gì?

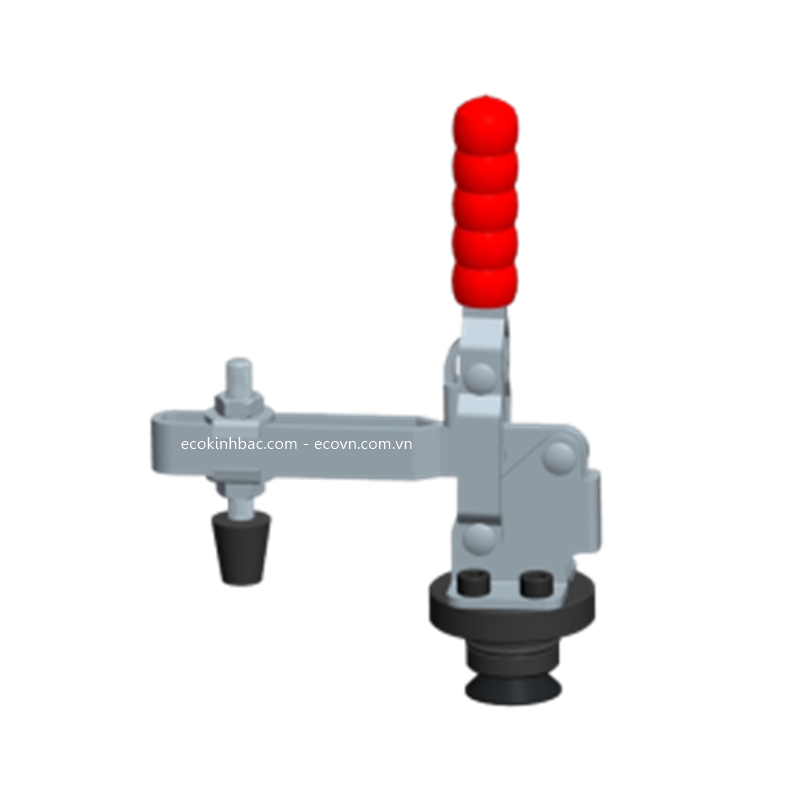

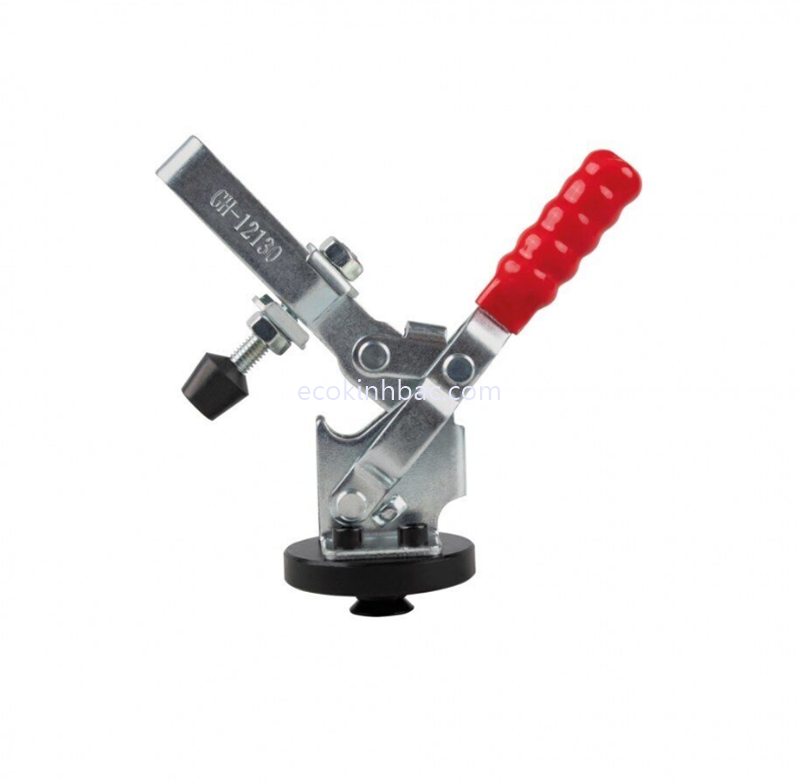

Bộ gá nhanh đẩy kéo có đĩa tròn D28 là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để hỗ trợ thao tác đẩy – kéo và giữ chi tiết trong quá trình gá lắp.

Phần đĩa tròn tạo bề mặt tiếp xúc với phôi, trong khi cơ cấu đẩy kéo giúp người dùng nhanh chóng đưa điểm kẹp vào vị trí cần thiết.

So với các phương án gá phải tháo lắp nhiều chi tiết, bộ gá nhanh giúp thao tác đặt – giữ – nhả phôi thuận tiện hơn, đặc biệt khi xưởng thường xuyên thay đổi sản phẩm.

Đặc điểm của bộ gá nhanh D28 có đĩa tròn

Điểm đáng chú ý của phụ kiện là sự kết hợp giữa cơ cấu gá nhanh và đĩa tròn tiếp xúc.

Đĩa tròn giúp tạo điểm tiếp xúc với bề mặt chi tiết, phù hợp với nhiều dạng phôi trong quá trình gá.

Cơ cấu đẩy kéo cho phép người sử dụng điều chỉnh vị trí của bộ gá theo phương làm việc, từ đó tạo lực giữ phù hợp sau khi chi tiết đã được định vị.

Có thể hình dung thao tác cơ bản:

Lắp bộ gá → đặt chi tiết → điều chỉnh đẩy/kéo → đĩa tròn tiếp xúc → cố định phôi → hàn → nhả gá.

Công dụng của bộ gá nhanh đẩy kéo D28

1. Gá và giữ phôi nhanh chóng

Bộ gá giúp rút ngắn thao tác khi cần giữ chi tiết trên bàn gá, đặc biệt trong các công việc phải tháo và lắp phôi nhiều lần.

2. Tạo điểm tiếp xúc với chi tiết

Đĩa tròn đóng vai trò là điểm tiếp xúc giữa cơ cấu gá và phôi, giúp truyền lực giữ lên vị trí cần thiết.

Khi bố trí đúng vị trí, bộ gá hỗ trợ hạn chế sự dịch chuyển của chi tiết trong quá trình gá và hàn.

3. Linh hoạt khi thay đổi vị trí gá

Bộ gá được sử dụng cùng hệ thống lỗ D28 nên có thể thay đổi vị trí lắp trên bàn theo từng phương án gá.

Điều này giúp người dùng dễ dàng thiết lập đồ gá cho các sản phẩm có kích thước và hình dạng khác nhau.

Ứng dụng thực tế

Bộ gá nhanh đẩy kéo có đĩa tròn D28 có thể được sử dụng trong:

• Gá khung hộp.

• Gá thanh và thép hình.

• Giữ các chi tiết dạng tấm.

• Gá kết cấu cơ khí.

• Cố định chi tiết trước khi hàn.

• Lắp ráp và căn chỉnh cụm chi tiết.

• Chế tạo jig và đồ gá.

• Các công việc cần thao tác gá – nhả phôi thường xuyên.

Đặc biệt, với những sản phẩm cần thay đổi vị trí gá nhiều lần, cơ cấu đẩy kéo giúp thao tác thuận tiện hơn so với các phương án cố định thông thường.

Kết hợp với các phụ kiện bàn gá hàn D28

Bộ gá nhanh đẩy kéo có đĩa tròn có thể kết hợp với nhiều phụ kiện D28 khác để tạo thành một hệ thống gá hoàn chỉnh.

Một cấu hình cơ bản có thể thực hiện:

Bàn gá D28 → lắp chốt/cữ → đặt phôi → căn chỉnh → bộ gá nhanh đẩy kéo → cố định → kiểm tra → hàn.

Bộ gá nhanh đẩy kéo khác gì kẹp thông thường?

Điểm khác biệt nằm ở cơ cấu thao tác và cách tạo điểm giữ.

• Bộ gá nhanh đẩy kéo: thao tác đẩy – kéo để đưa đĩa tròn vào vị trí tiếp xúc với phôi.

• Kẹp định vị: tạo lực giữ theo cấu hình kẹp cụ thể.

• Chốt định vị: xác định vị trí của chi tiết.

• Cữ chặn: tạo điểm giới hạn.

• Khối đỡ: tạo mặt tựa cho phôi.

Do đó, bộ gá nhanh không thay thế hoàn toàn các phụ kiện khác mà thường được sử dụng kết hợp để tạo phương án gá phù hợp.

Lợi ích khi sử dụng trong xưởng cơ khí

Khi sử dụng bộ gá nhanh đẩy kéo D28, người thợ có thể xây dựng các phương án gá linh hoạt hơn cho từng loại sản phẩm.

Đặc biệt trong công việc sản xuất nhiều mã hàng, việc gá và nhả phôi nhanh giúp thuận tiện hơn khi chuyển đổi giữa các sản phẩm và thay đổi cấu hình đồ gá.

Bộ gá cũng có thể được bố trí tại những vị trí phù hợp với không gian thao tác, kết hợp cùng các phụ kiện định vị để tạo thành bộ gá hoàn chỉnh.

Bàn gá hàn kích thước 1000x1000mm

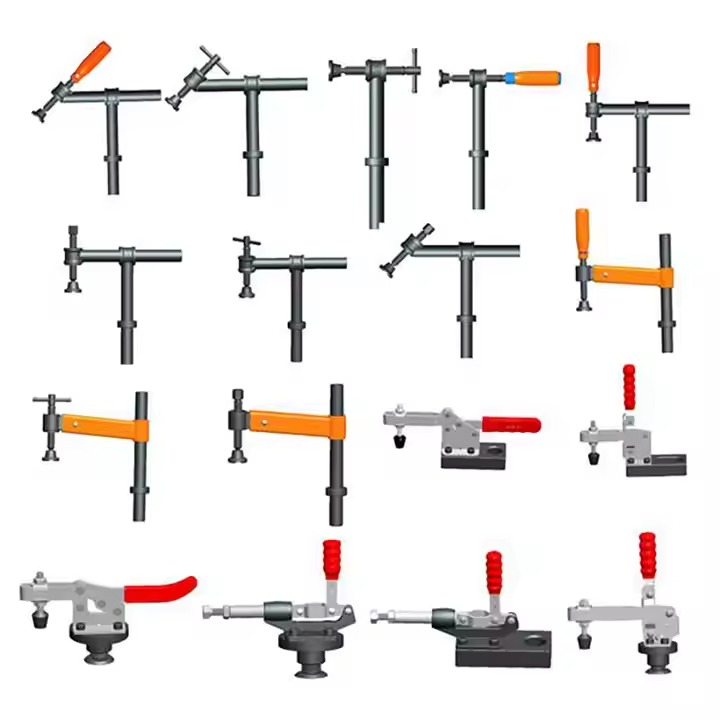

Kẹp bàn hàn và phụ kiện

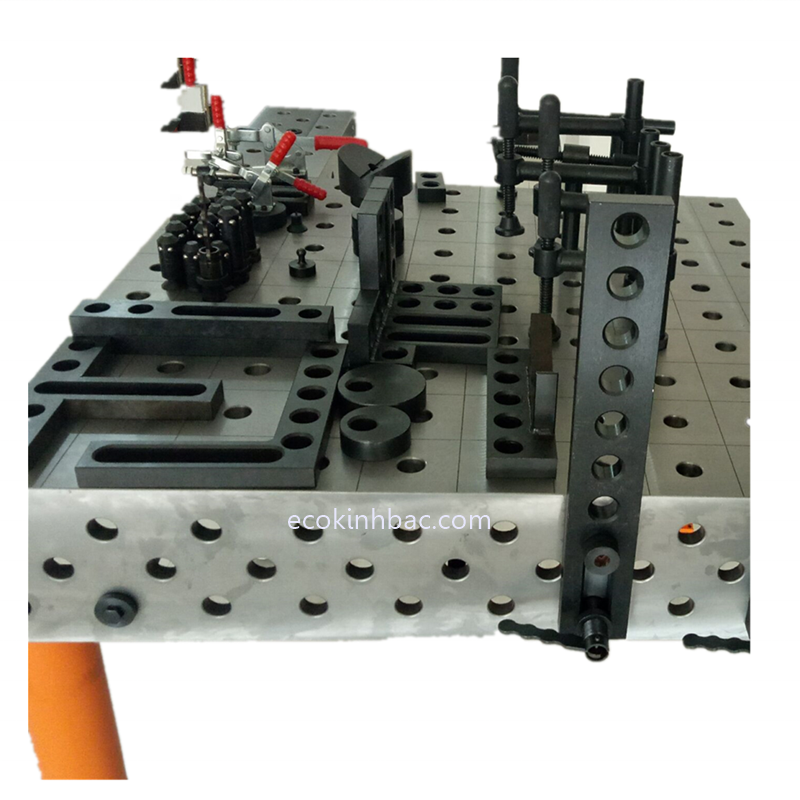

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ gia công cơ khí, hàn kết cấu, chế tạo jig và lắp ráp công nghiệp.

Bộ gá nhanh đẩy kéo có đĩa tròn D28 là một trong những phụ kiện hỗ trợ thao tác giữ và nhả phôi thuận tiện, phù hợp với nhiều phương án gá trên bàn hàn 3D.

👉 Liên hệ ECO Kinh Bắc để được tư vấn bộ gá nhanh D28 và các phụ kiện phù hợp với hình dạng chi tiết, vị trí cần gá và phương án hàn thực tế.
