Bộ Gá Nhanh Đẩy Kéo Vuông D28 – Phụ Kiện Bàn Gá Hàn 3D

Bộ gá nhanh đẩy kéo vuông D28 là gì?

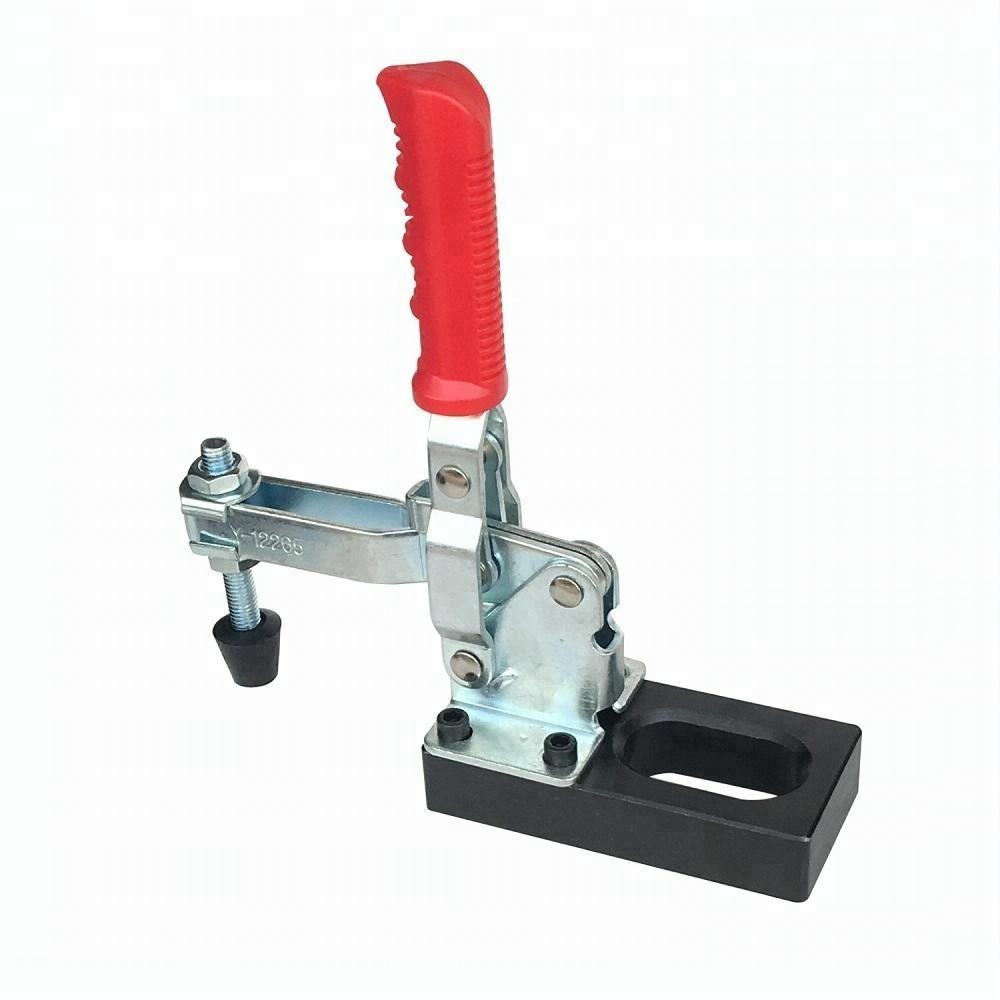

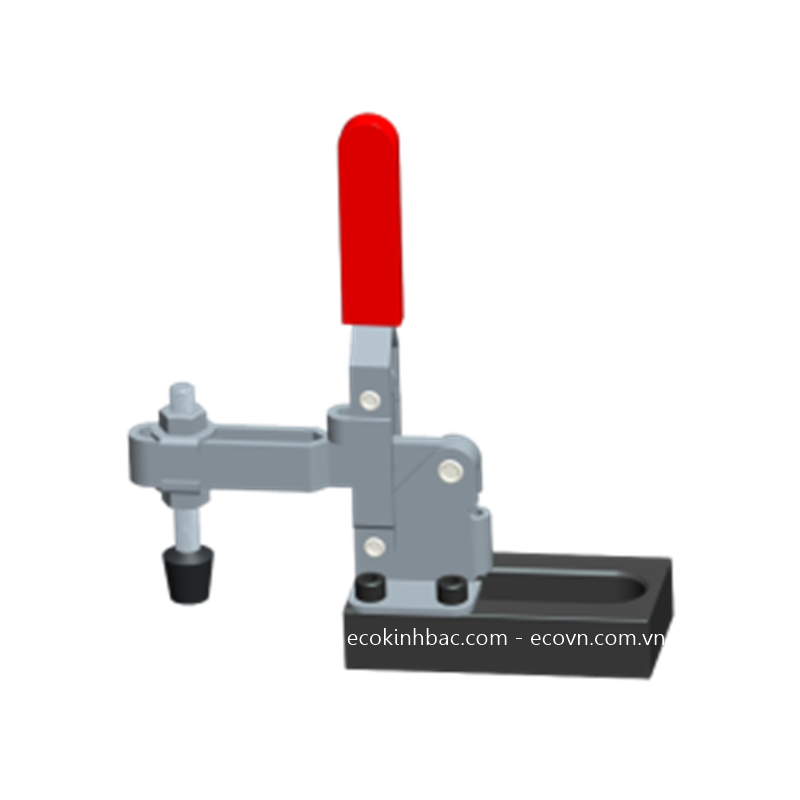

Bộ gá nhanh đẩy kéo vuông D28 là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để hỗ trợ thao tác đẩy – kéo, giữ và cố định chi tiết trong quá trình gá lắp và hàn.

Khác với bộ gá có đĩa tròn, sản phẩm sử dụng đầu tiếp xúc dạng vuông, tạo điểm tỳ phù hợp với các bề mặt phẳng, cạnh hoặc chi tiết dạng hộp.

Cơ cấu đẩy kéo giúp người dùng nhanh chóng đưa đầu gá đến vị trí cần thiết, thuận tiện khi phải thường xuyên thay đổi hoặc tháo lắp phôi.

Đặc điểm của bộ gá nhanh đẩy kéo vuông D28

Điểm nổi bật của phụ kiện là sự kết hợp giữa cơ cấu đẩy – kéo và đầu tiếp xúc vuông.

Đầu vuông tạo bề mặt tiếp xúc với chi tiết, trong khi cơ cấu đẩy kéo giúp điều chỉnh vị trí của điểm giữ theo phương làm việc.

Nhờ đó, phụ kiện có thể được sử dụng linh hoạt trong nhiều phương án gá khác nhau trên bàn D28.

Thao tác cơ bản có thể thực hiện:

Lắp bộ gá → đặt phôi → căn chỉnh → điều chỉnh đẩy/kéo → đầu vuông tiếp xúc → cố định phôi → hàn → nhả gá.

Công dụng của bộ gá nhanh đẩy kéo vuông D28

1. Giữ và cố định phôi nhanh chóng

Bộ gá giúp tạo điểm giữ cho chi tiết sau khi đã được định vị, hỗ trợ hạn chế sự dịch chuyển của phôi trong quá trình gá và hàn.

Cơ cấu đẩy kéo giúp thao tác giữ và nhả phôi thuận tiện hơn.

2. Tạo điểm tiếp xúc bằng đầu vuông

Đầu tiếp xúc dạng vuông phù hợp với nhiều bề mặt phẳng hoặc cạnh của chi tiết.

Đây là lựa chọn hữu ích khi cần tạo điểm tỳ rõ ràng trên các chi tiết dạng hộp, khung hoặc thanh.

3. Linh hoạt khi thay đổi vị trí gá

Bộ gá sử dụng trên hệ thống lỗ D28, cho phép thay đổi vị trí lắp đặt tùy theo kích thước và hình dạng sản phẩm.

Người dùng có thể xây dựng nhiều cấu hình gá khác nhau mà không cần cố định một phương án duy nhất.

Ứng dụng thực tế

Bộ gá nhanh đẩy kéo vuông D28 có thể được sử dụng trong:

• Gá khung hộp.

• Gá thanh thép và thép hình.

• Cố định chi tiết dạng tấm.

• Gá kết cấu cơ khí.

• Giữ các chi tiết có bề mặt phẳng.

• Cố định phôi trước khi hàn.

• Lắp ráp và căn chỉnh cụm chi tiết.

• Chế tạo jig và đồ gá hàn.

• Các công việc cần gá – nhả phôi thường xuyên.

Đặc biệt, với những sản phẩm có nhiều bề mặt phẳng hoặc dạng hộp, đầu tiếp xúc vuông giúp tạo điểm giữ phù hợp với hình dạng thực tế của chi tiết.

Kết hợp với các phụ kiện bàn gá hàn D28

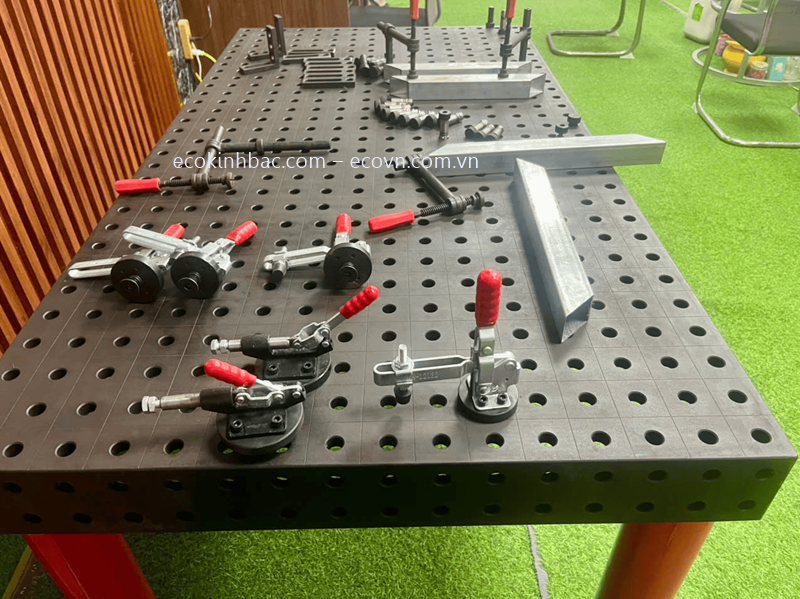

Bộ gá nhanh đẩy kéo vuông có thể kết hợp với nhiều phụ kiện D28 để tạo thành một hệ thống gá hoàn chỉnh.

Một cấu hình cơ bản:

Bàn gá D28 → khối đỡ/cữ chặn → đặt phôi → chốt định vị → căn chỉnh → bộ gá nhanh đẩy kéo vuông → cố định → kiểm tra → hàn.

Trong đó:

• Chốt định vị: xác định vị trí của phôi.

• Cữ chặn: tạo điểm giới hạn.

• Khối đỡ: tạo mặt tựa.

• Thước định vị: hỗ trợ căn chỉnh kích thước.

• Bộ gá nhanh đẩy kéo vuông: tạo điểm giữ và cố định phôi.

Việc phối hợp đúng chức năng giúp quá trình gá dễ kiểm soát và thuận tiện khi thay đổi sản phẩm.

Lợi ích khi sử dụng trong xưởng cơ khí

Bộ gá nhanh đẩy kéo vuông D28 giúp mở rộng khả năng bố trí điểm giữ trên bàn gá hàn 3D D28.

Người dùng có thể kết hợp nhiều loại phụ kiện để kiểm soát phôi theo các hướng khác nhau, đồng thời dễ dàng thay đổi cấu hình khi chuyển sang sản phẩm mới.

Đặc biệt, cơ cấu đẩy – kéo phù hợp với những công việc cần gá, nhả và điều chỉnh phôi thường xuyên, giúp thao tác trong xưởng thuận tiện hơn.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

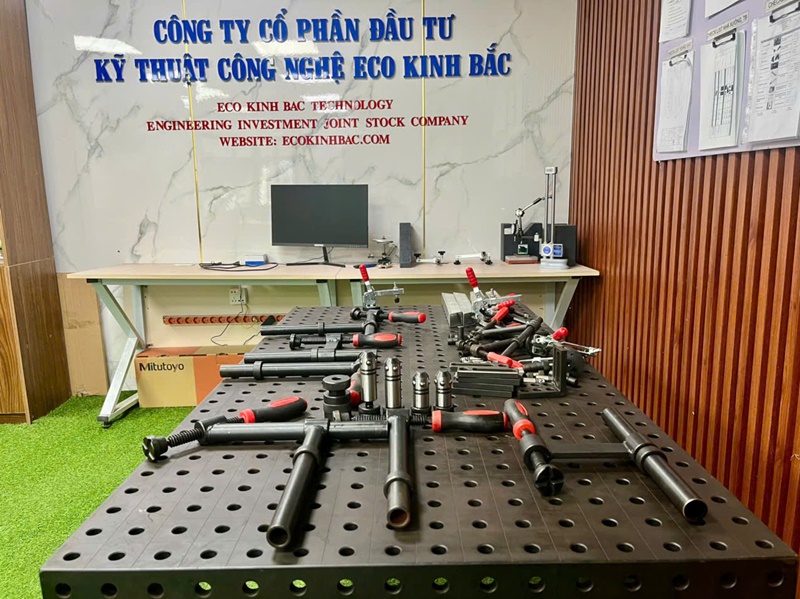

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ gia công cơ khí, hàn kết cấu, chế tạo jig và lắp ráp công nghiệp.

Bộ gá nhanh đẩy kéo vuông D28 hỗ trợ giữ và cố định phôi nhanh chóng, với đầu tiếp xúc dạng vuông phù hợp với nhiều chi tiết dạng hộp, khung và bề mặt phẳng.

👉 Liên hệ ECO Kinh Bắc để được tư vấn bộ gá nhanh D28 và các phụ kiện phù hợp với hình dạng chi tiết, vị trí cần gá và phương án hàn thực tế.
