Bộ Gá Nhanh Ngang Tấm Vuông D28 – Phụ Kiện Bàn Gá Hàn 3D

Bộ gá nhanh ngang tấm vuông D28 là gì?

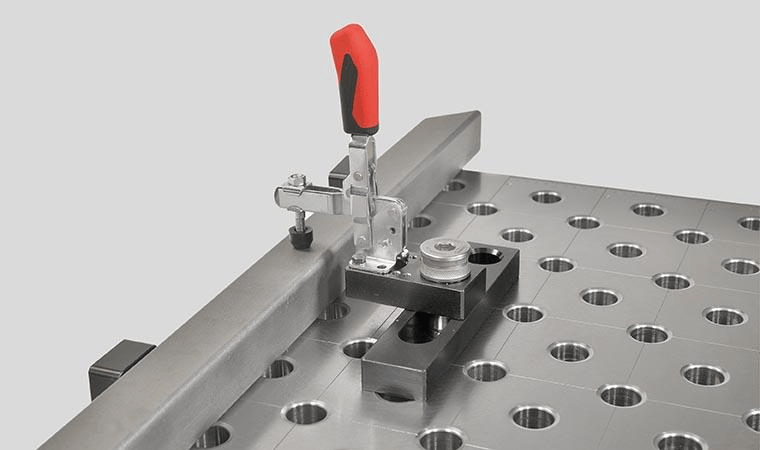

Bộ gá nhanh ngang tấm vuông D28 là phụ kiện chuyên dụng cho bàn gá hàn 3D D28, được sử dụng để tạo điểm giữ và cố định chi tiết theo phương ngang.

Phần tấm tiếp xúc dạng vuông tạo bề mặt tỳ với phôi, trong khi cơ cấu gá nhanh giúp người dùng đưa điểm giữ đến vị trí cần thiết một cách thuận tiện.

Phụ kiện phù hợp với những công việc cần gá – căn chỉnh – giữ – nhả phôi thường xuyên, đặc biệt trong gia công khung, thanh hộp và kết cấu cơ khí.

Đặc điểm của bộ gá nhanh ngang tấm vuông D28

Điểm đáng chú ý của sản phẩm là sự kết hợp giữa cơ cấu gá nhanh theo phương ngang và tấm tiếp xúc vuông.

So với đầu tiếp xúc dạng điểm, tấm vuông tạo diện tích tiếp xúc phù hợp với nhiều bề mặt phẳng của chi tiết.

Cơ cấu gá nhanh giúp người sử dụng thao tác đưa tấm tiếp xúc vào vị trí cần giữ, sau đó cố định phôi trong quá trình gá và hàn.

Quy trình sử dụng cơ bản:

Lắp bộ gá → đặt phôi → căn chỉnh → đưa tấm vuông vào vị trí → tiếp xúc với phôi → cố định → hàn → nhả phôi.

Công dụng của bộ gá nhanh ngang tấm vuông D28

1. Giữ phôi theo phương ngang

Bộ gá tạo điểm giữ từ phương ngang, hỗ trợ hạn chế sự dịch chuyển của chi tiết sau khi đã được định vị.

Đây là phương án phù hợp khi cần giữ phôi từ bên cạnh hoặc tại những vị trí mà kẹp đứng không thuận tiện.

2. Tạo bề mặt tiếp xúc bằng tấm vuông

Tấm tiếp xúc vuông tạo bề mặt tỳ với phôi, phù hợp với các chi tiết có mặt phẳng, cạnh hoặc kết cấu dạng hộp.

Việc lựa chọn vị trí tiếp xúc phù hợp giúp lực giữ tác động vào khu vực cần kiểm soát.

3. Thao tác gá và nhả nhanh

Cơ cấu gá nhanh giúp người thợ thuận tiện khi cần tháo lắp hoặc thay đổi sản phẩm.

Đặc biệt với các công việc sản xuất nhiều mã hàng, việc thao tác nhanh giúp dễ dàng chuyển đổi giữa các cấu hình gá khác nhau.

Ứng dụng thực tế

Bộ gá nhanh ngang tấm vuông D28 có thể được sử dụng trong:

• Gá khung hộp.

• Gá thanh thép và thép hình.

• Cố định tấm và chi tiết cơ khí.

• Gá kết cấu trước khi hàn.

• Giữ các chi tiết có bề mặt phẳng.

• Căn chỉnh và cố định phôi.

• Chế tạo jig và đồ gá hàn.

• Lắp ráp các cụm chi tiết cơ khí.

Trong thực tế, bộ gá có thể được bố trí tại nhiều vị trí trên bàn D28 tùy theo hình dạng phôi và phương án gá.

Kết hợp với phụ kiện bàn gá hàn D28

Bộ gá nhanh ngang tấm vuông có thể kết hợp với nhiều phụ kiện khác để tạo thành một hệ thống gá hoàn chỉnh.

Một cấu hình cơ bản:

Bàn gá D28 → khối đỡ/cữ chặn → đặt phôi → chốt định vị → căn chỉnh → bộ gá nhanh ngang tấm vuông → cố định → kiểm tra → hàn.

Việc kết hợp các phụ kiện theo đúng chức năng giúp quá trình gá dễ kiểm soát và thuận tiện khi thay đổi sản phẩm.

Bộ gá nhanh ngang tấm vuông khác gì các loại gá nhanh khác?

Các loại bộ gá nhanh D28 có thể khác nhau về hướng bố trí và hình dạng đầu tiếp xúc:

• Bộ gá nhanh ngang tấm vuông: bố trí theo phương ngang, sử dụng tấm tiếp xúc vuông.

• Bộ gá nhanh ngang tròn: bố trí theo phương ngang, sử dụng đĩa tròn tại đầu tiếp xúc.

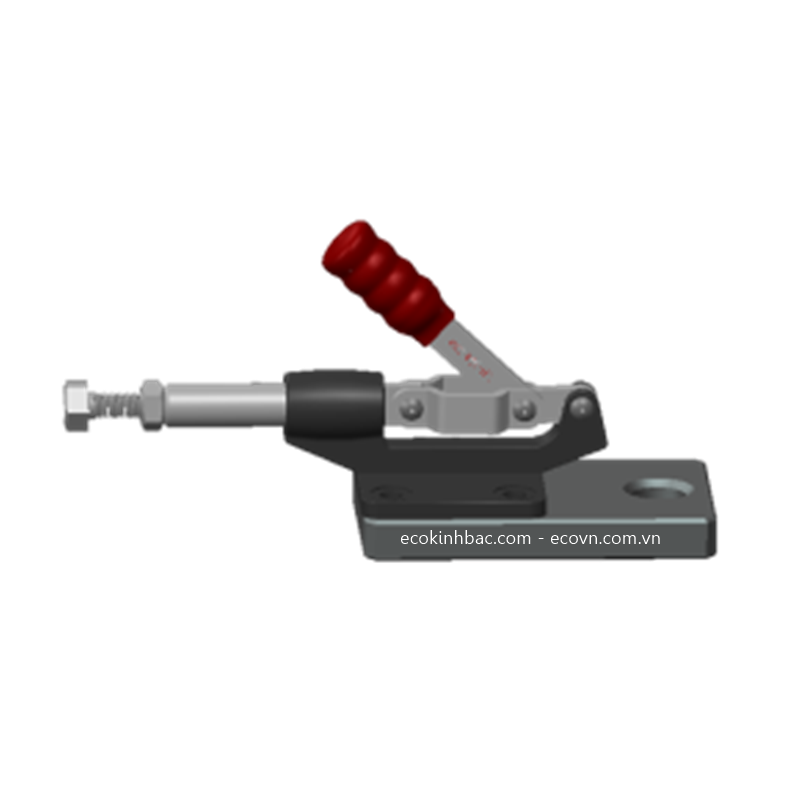

• Bộ gá nhanh đẩy kéo vuông: sử dụng cơ cấu đẩy – kéo kết hợp đầu tiếp xúc vuông.

• Bộ gá nhanh đẩy kéo có đĩa tròn: sử dụng cơ cấu đẩy – kéo kết hợp đĩa tròn.

• Kẹp định vị: tạo lực giữ theo cấu hình kẹp cụ thể.

• Chốt định vị: xác định vị trí của chi tiết.

Vì vậy, việc lựa chọn loại phụ kiện nên dựa trên hình dạng phôi, vị trí cần giữ và hướng thao tác trong từng bộ gá.

Lợi ích khi sử dụng trong xưởng cơ khí

Bộ gá nhanh ngang tấm vuông D28 giúp mở rộng khả năng bố trí điểm giữ trên bàn gá hàn 3D D28.

Người dùng có thể kết hợp bộ gá với chốt, cữ, khối đỡ, khối L/U và các loại kẹp khác để tạo cấu hình gá phù hợp với từng sản phẩm.

Đặc biệt, cơ cấu gá nhanh phù hợp với những công việc cần thường xuyên thay đổi sản phẩm, tháo lắp phôi hoặc điều chỉnh vị trí gá, giúp thao tác trong xưởng thuận tiện hơn.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ gia công cơ khí, hàn kết cấu, chế tạo jig và lắp ráp công nghiệp.

Bộ gá nhanh ngang tấm vuông D28 hỗ trợ giữ phôi theo phương ngang, với tấm tiếp xúc vuông phù hợp cho nhiều chi tiết dạng hộp, khung và bề mặt phẳng.

👉 Liên hệ ECO Kinh Bắc để được tư vấn bộ gá nhanh D28 và các phụ kiện phù hợp với hình dạng chi tiết, vị trí cần gá và phương án hàn thực tế.
