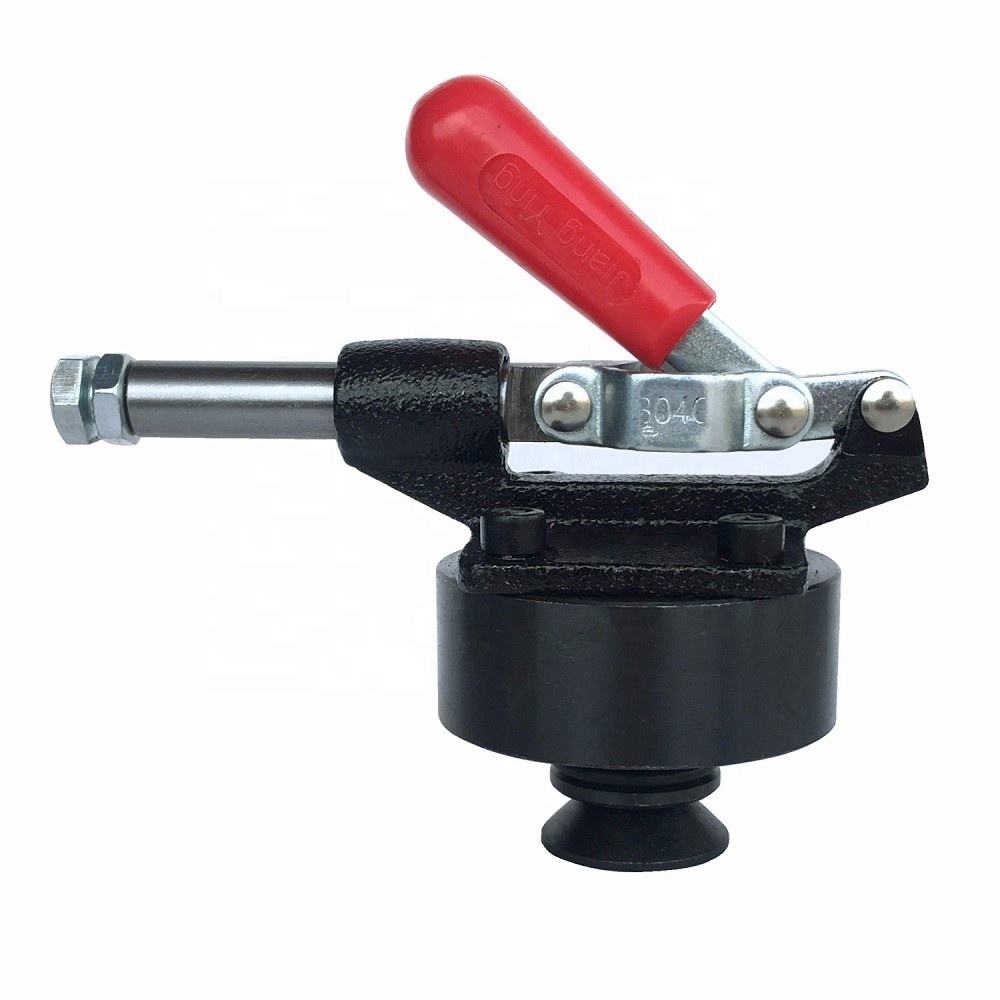

Bộ Gá Nhanh Ngang Tròn D28 – Phụ Kiện Bàn Gá Hàn 3D

Bộ gá nhanh ngang tròn D28 là gì?

Bộ gá nhanh ngang tròn D28 là phụ kiện chuyên dụng cho bàn gá hàn 3D D28, được sử dụng để tạo điểm giữ và cố định chi tiết theo phương ngang.

Thiết kế kết hợp giữa cơ cấu gá nhanh và đĩa tròn tiếp xúc giúp người dùng dễ dàng đưa điểm kẹp đến vị trí cần thiết, sau đó giữ phôi trong quá trình gá lắp và hàn.

Đây là phụ kiện phù hợp với những công việc cần gá – căn chỉnh – cố định – nhả phôi thường xuyên, đặc biệt trong các xưởng gia công cơ khí và chế tạo đồ gá.

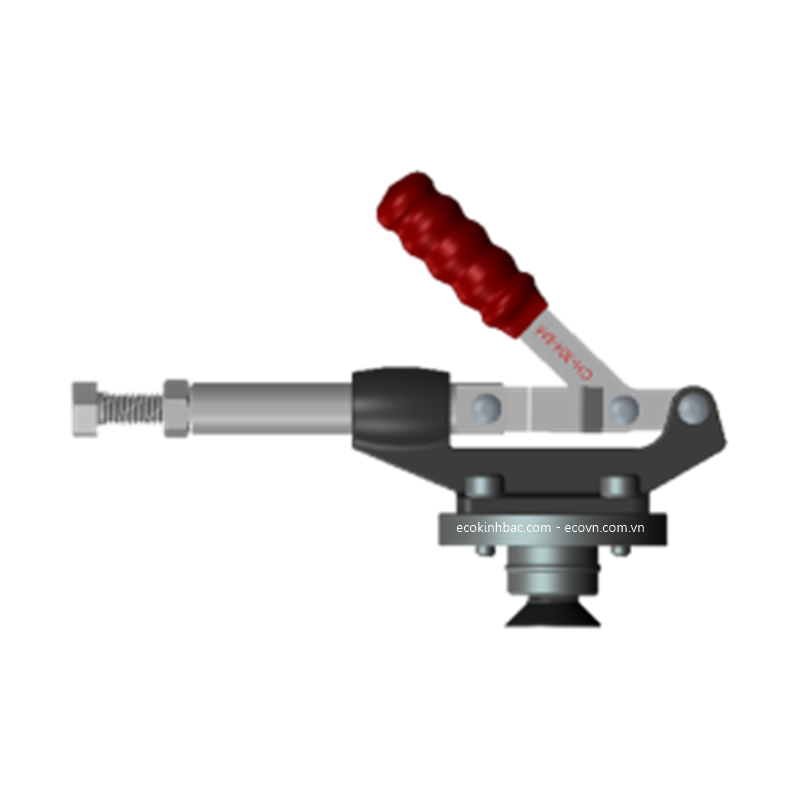

Đặc điểm của bộ gá nhanh ngang tròn D28

Điểm nổi bật của sản phẩm là cơ cấu thao tác theo phương ngang, kết hợp với đĩa tròn tại đầu tiếp xúc.

Đĩa tròn tạo bề mặt tiếp xúc với chi tiết, trong khi cơ cấu gá nhanh giúp người dùng điều chỉnh và đưa bộ gá vào vị trí giữ phôi.

Nhờ đó, bộ gá có thể được bố trí phù hợp với không gian xung quanh chi tiết mà không cần sử dụng một phương án kẹp cố định duy nhất.

Quy trình sử dụng cơ bản:

Lắp bộ gá → đặt phôi → căn chỉnh → đưa bộ gá vào vị trí → đĩa tròn tiếp xúc → cố định → hàn → nhả phôi.

Công dụng của bộ gá nhanh ngang D28

1. Giữ phôi theo phương ngang

Bộ gá tạo điểm giữ theo phương ngang, hỗ trợ hạn chế sự dịch chuyển của chi tiết sau khi đã được định vị.

Điều này đặc biệt hữu ích khi cần giữ các chi tiết sát mặt bàn hoặc tại những vị trí mà kẹp đứng không thuận tiện.

2. Tạo điểm tiếp xúc bằng đĩa tròn

Đĩa tròn tại đầu gá tạo bề mặt tiếp xúc với phôi, giúp truyền lực giữ vào vị trí cần thiết.

Khi lựa chọn vị trí tiếp xúc phù hợp, bộ gá có thể hỗ trợ giữ nhiều dạng chi tiết khác nhau.

3. Thao tác nhanh khi gá và nhả phôi

Cơ cấu gá nhanh giúp rút ngắn thời gian thao tác khi cần thay đổi hoặc tháo lắp sản phẩm.

Đây là ưu điểm đáng chú ý đối với các công việc sản xuất nhiều mã hàng hoặc phải gá, nhả phôi liên tục.

Ứng dụng thực tế

Bộ gá nhanh ngang tròn D28 có thể được sử dụng trong:

• Gá khung hộp.

• Gá thanh và thép hình.

• Cố định tấm và chi tiết cơ khí.

• Gá các cụm kết cấu trước khi hàn.

• Giữ chi tiết theo phương ngang.

• Căn chỉnh và cố định phôi.

• Chế tạo jig và đồ gá hàn.

• Lắp ráp các cụm chi tiết cơ khí.

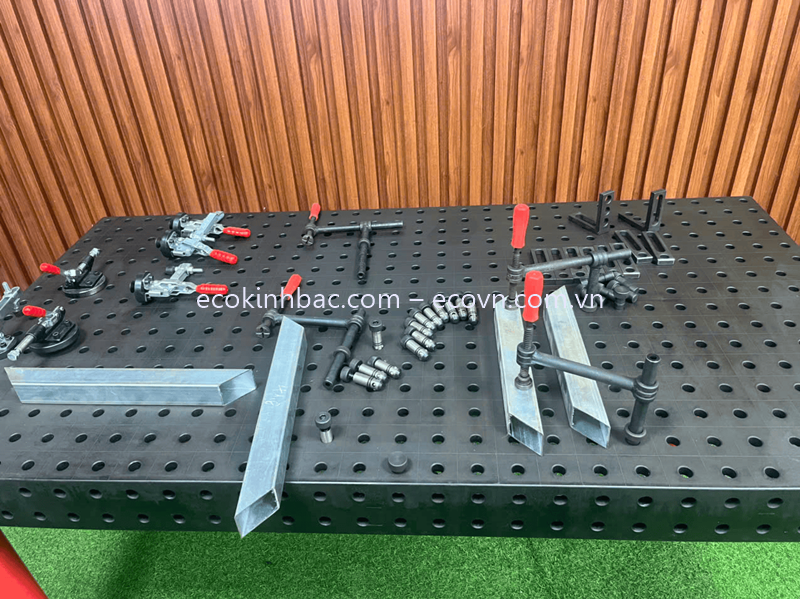

Trong thực tế, bộ gá có thể được bố trí tại nhiều vị trí trên bàn D28 tùy theo hình dạng sản phẩm và phương án gá.

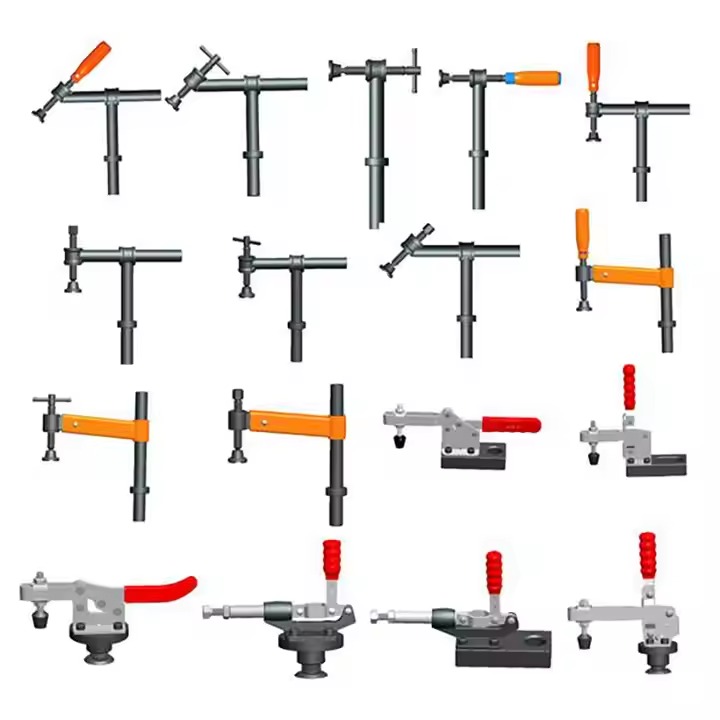

Kết hợp với phụ kiện bàn gá hàn D28

Bộ gá nhanh ngang tròn phát huy hiệu quả tốt khi kết hợp cùng các phụ kiện khác:

Bàn gá D28 → khối đỡ/cữ chặn → đặt phôi → chốt định vị → căn chỉnh → bộ gá nhanh ngang → cố định → kiểm tra → hàn.

Bộ gá nhanh ngang tròn khác gì bộ gá nhanh đẩy kéo?

Hai loại phụ kiện đều hỗ trợ thao tác gá nhanh nhưng có sự khác biệt về hướng bố trí và cơ cấu làm việc.

• Bộ gá nhanh ngang tròn: bố trí theo phương ngang, phù hợp khi cần tạo điểm giữ từ bên cạnh.

• Bộ gá nhanh đẩy kéo có đĩa tròn: sử dụng cơ cấu đẩy – kéo để đưa điểm tiếp xúc đến vị trí cần gá.

• Kẹp định vị: tạo lực giữ theo cấu hình kẹp cụ thể.

• Chốt định vị: xác định vị trí của phôi.

• Cữ chặn: tạo điểm giới hạn.

Việc lựa chọn loại phụ kiện nên dựa trên hình dạng chi tiết, vị trí cần giữ và không gian thao tác của từng bộ gá.

Lợi ích khi sử dụng trong xưởng cơ khí

Bộ gá nhanh ngang tròn D28 giúp mở rộng khả năng bố trí điểm giữ trên bàn gá hàn 3D.

Thay vì chỉ sử dụng các phương án kẹp theo một hướng, người dùng có thể kết hợp kẹp ngang, kẹp đứng, chốt, cữ và khối đỡ để kiểm soát chi tiết theo nhiều hướng khác nhau.

Đặc biệt, cơ cấu thao tác nhanh phù hợp với những công việc cần thường xuyên thay đổi sản phẩm, tháo lắp phôi hoặc điều chỉnh cấu hình đồ gá.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ gia công cơ khí, hàn kết cấu, chế tạo jig và lắp ráp công nghiệp.

Bộ gá nhanh ngang tròn D28 hỗ trợ giữ phôi theo phương ngang, kết hợp đĩa tròn tạo điểm tiếp xúc và cơ cấu gá nhanh giúp thao tác thuận tiện trong quá trình gá hàn.

👉 Liên hệ ECO Kinh Bắc để được tư vấn bộ gá nhanh D28 và các phụ kiện phù hợp với hình dạng chi tiết, vị trí cần kẹp và phương án gá thực tế.
