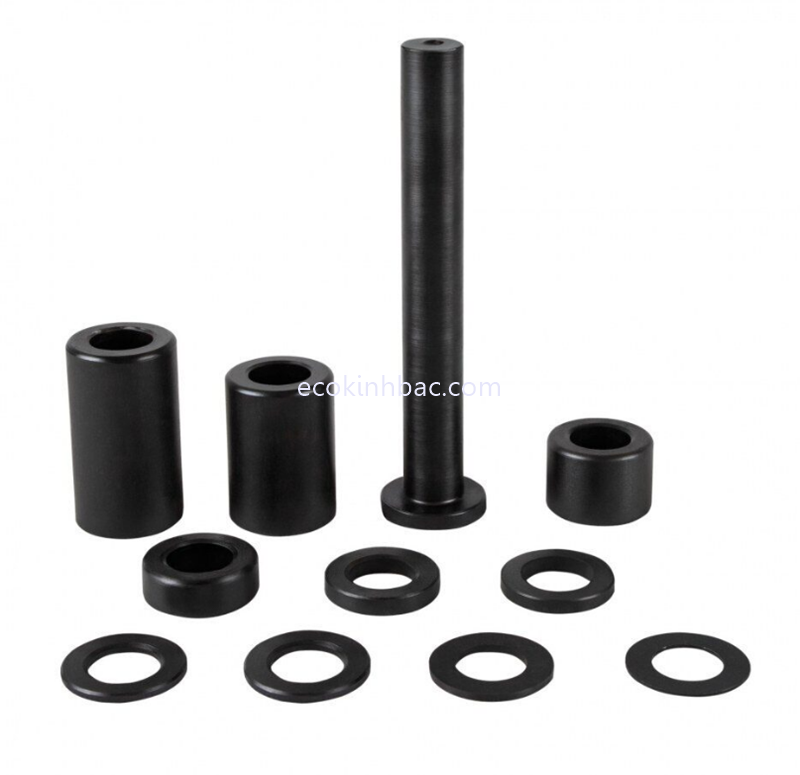

Bộ Vòng Đệm Điều Chỉnh D16 – Long Đền Căn Đệm Định Vị Phụ Kiện Bàn Gá Hàn 3D

Bộ vòng đệm điều chỉnh D16 là gì?

Bộ vòng đệm điều chỉnh D16, còn gọi là long đền căn đệm định vị, là nhóm phụ kiện dạng vòng được sử dụng để căn chỉnh vị trí, điều chỉnh cao độ và bù khoảng cách giữa các chi tiết hoặc phụ kiện trong hệ thống bàn gá hàn 3D.

Trong quá trình thiết lập đồ gá, không phải lúc nào phụ kiện cũng đạt được cao độ hoặc khoảng cách mong muốn ngay từ đầu. Khi đó, các vòng đệm có thể được sử dụng để bổ sung chiều dày cần thiết, giúp người dùng tinh chỉnh vị trí của phụ kiện.

Đây là một phụ kiện nhỏ nhưng hữu ích trong những bộ gá yêu cầu điều chỉnh linh hoạt và lắp ráp nhiều chi tiết theo từng cao độ khác nhau.

1. Công dụng của long đền căn đệm D16

Điều chỉnh cao độ

Các vòng đệm có thể được xếp hoặc lựa chọn theo chiều dày phù hợp để điều chỉnh khoảng cách giữa phụ kiện và bề mặt lắp đặt.

Thay vì phải gia công lại phụ kiện khi cao độ chưa phù hợp, người dùng có thể sử dụng vòng đệm để thực hiện việc căn chỉnh nhanh hơn.

Bù khe hở

Trong quá trình lắp ráp phụ kiện, một khoảng hở nhỏ có thể ảnh hưởng đến độ ổn định của cụm gá. Vòng đệm giúp bù khoảng cách cần thiết giữa các bề mặt tiếp xúc.

Căn chỉnh vị trí phụ kiện

Khi kết hợp với chốt định vị, bulông hoặc các cơ cấu liên kết phù hợp, vòng đệm có thể hỗ trợ thiết lập vị trí của phụ kiện theo yêu cầu của bộ gá.

Tạo nhiều mức điều chỉnh

Một bộ vòng đệm với nhiều chiều dày khác nhau cho phép người dùng lựa chọn hoặc kết hợp để tạo ra nhiều mức căn chỉnh.

Đây là ưu điểm đáng chú ý khi một bộ gá phải phục vụ nhiều loại sản phẩm.

2. Ứng dụng trên bàn gá hàn 3D D16

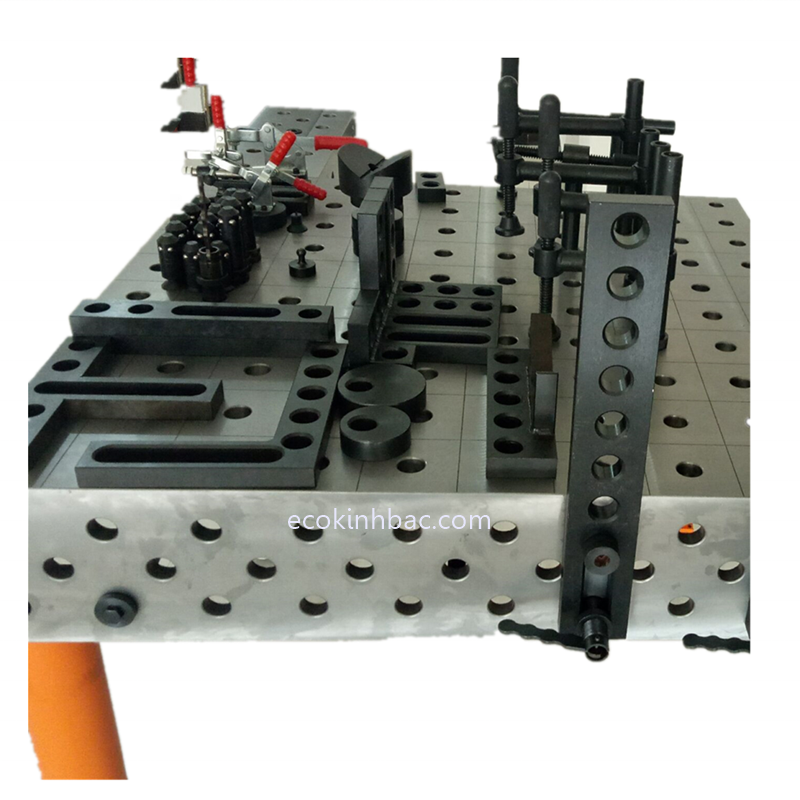

Bàn gá hàn 3D D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm. Hệ thống lỗ này cho phép người dùng lắp đặt nhiều loại phụ kiện tại các vị trí khác nhau.

Bộ vòng đệm điều chỉnh có thể được sử dụng cùng với:

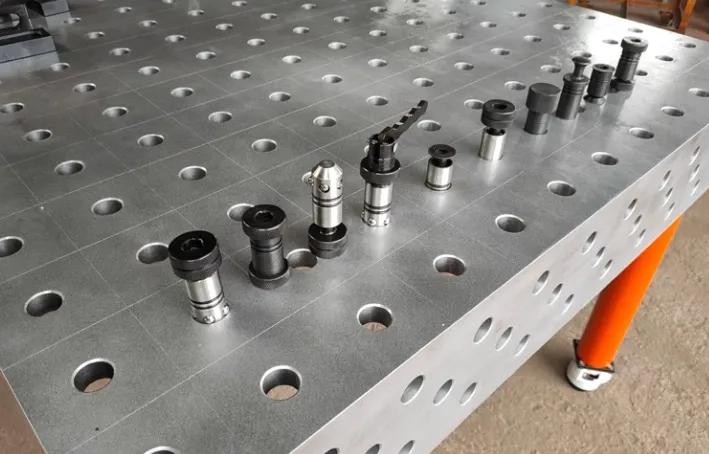

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Height Regulator.

• Block kê và đỡ phôi.

• Thước định vị.

• Thước góc.

• Ê-ke.

• Kẹp bàn gá hàn.

• Các phụ kiện jig và đồ gá mô-đun.

Vòng đệm không thay thế chức năng của chốt hoặc kẹp mà đóng vai trò căn chỉnh và bổ sung khoảng cách/cao độ cho cụm lắp đặt.

3. Tại sao cần vòng đệm điều chỉnh trong đồ gá?

Trong một bộ gá thực tế, các chi tiết có thể có sự khác biệt về kích thước, chiều cao hoặc vị trí lắp đặt. Nếu chỉ sử dụng các phụ kiện có kích thước cố định, việc điều chỉnh đôi khi sẽ mất nhiều thời gian.

Vòng đệm căn đệm giúp giải quyết những thay đổi nhỏ mà không cần thay đổi toàn bộ thiết kế của đồ gá.

Ví dụ, khi một phụ kiện cần được nâng lên một khoảng nhỏ để tạo mặt tựa phù hợp với phôi, người vận hành có thể bổ sung vòng đệm với chiều dày thích hợp.

Phụ kiện nhỏ – khả năng điều chỉnh lớn, đặc biệt trong các hệ thống gá mô-đun cần thay đổi thường xuyên.

4. Kết hợp vòng đệm với Height Regulator D16

Height Regulator có chức năng điều chỉnh cao độ, trong khi vòng đệm có thể được sử dụng để căn chỉnh và bù khoảng cách tại các vị trí lắp đặt phù hợp.

Khi kết hợp hai nhóm phụ kiện này, người dùng có thêm nhiều lựa chọn để thiết lập cao độ cho các điểm đỡ trong đồ gá.

Giải pháp này phù hợp với những bộ gá có:

• Nhiều điểm tựa.

• Nhiều cao độ khác nhau.

• Chi tiết có hình dạng phức tạp.

• Yêu cầu thay đổi cấu hình thường xuyên.

• Jig lắp ráp và kiểm tra.

5. Ứng dụng trong jig lắp ráp và sản xuất cơ khí

Bộ vòng đệm điều chỉnh D16 không chỉ sử dụng trên bàn gá hàn mà còn có thể được ứng dụng trong nhiều hệ thống đồ gá cơ khí.

Một số ứng dụng tiêu biểu:

Đồ gá hàn: Căn chỉnh cao độ và khoảng cách giữa các phụ kiện.

Jig lắp ráp: Hỗ trợ căn đệm các cụm chi tiết khi thiết lập vị trí lắp.

Jig kiểm tra: Bổ sung khoảng cách tại các điểm gá hoặc điểm đỡ phù hợp.

Đồ gá robot: Hỗ trợ thiết lập vị trí của các cơ cấu gá theo thiết kế.

Khay và đồ gá sản xuất: Điều chỉnh điểm tựa khi sản phẩm có nhiều kích thước hoặc cấu hình khác nhau.

6. Ưu điểm của bộ vòng đệm điều chỉnh D16

So với việc chế tạo riêng từng chi tiết căn đệm, sử dụng bộ vòng đệm giúp:

• Dễ dàng thay đổi chiều cao.

• Thao tác căn chỉnh thuận tiện.

• Tái sử dụng cho nhiều bộ gá.

• Hỗ trợ thay đổi cấu hình đồ gá.

• Giảm nhu cầu gia công các chi tiết căn đệm riêng lẻ.

• Phù hợp với hệ thống bàn gá và đồ gá mô-đun.

Khi lựa chọn vòng đệm, cần kiểm tra đường kính trong, đường kính ngoài, chiều dày, vật liệu và vị trí lắp đặt để đảm bảo phù hợp với phụ kiện đang sử dụng.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

7. Mua phụ kiện bàn gá hàn D16 tại ECO Kinh Bắc

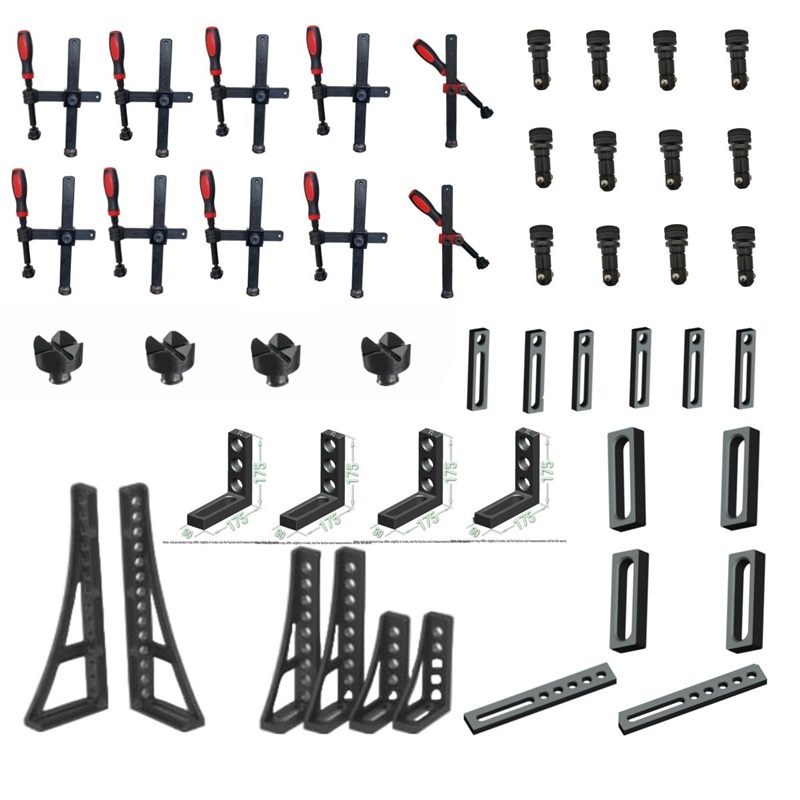

ECO Kinh Bắc cung cấp hệ thống phụ kiện cho bàn gá hàn 3D D16/D28 và các giải pháp đồ gá cơ khí như vòng đệm điều chỉnh, chốt định vị, chốt khóa nhanh, Height Regulator, block, thước định vị, ê-ke và kẹp gá.

Nếu khách hàng đang thiết kế bộ gá hàn, jig lắp ráp, jig robot hoặc hệ thống định vị, có thể cung cấp bản vẽ và hình ảnh thực tế. ECO Kinh Bắc hỗ trợ tư vấn cấu hình phụ kiện phù hợp với từng ứng dụng.
