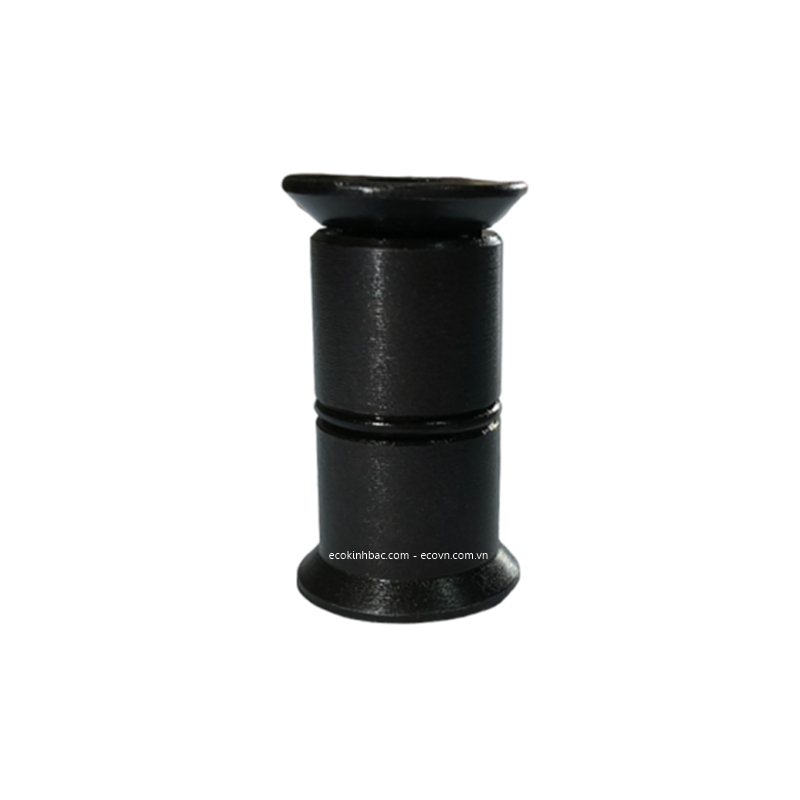

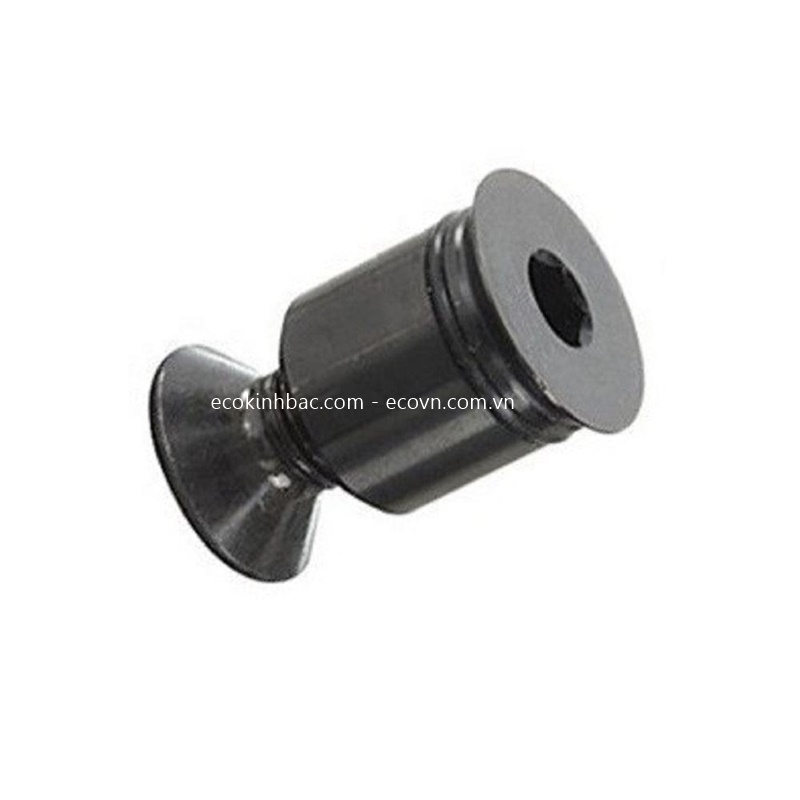

Bu Lông Kẹp Chìm φ16×24 Dùng Cho Bàn Gá Hàn 3D/2D

Bu lông kẹp chìm φ16×24 là gì?

Bu lông kẹp chìm φ16×24 là phụ kiện dùng trong hệ thống bàn gá hàn 3D/2D, có kích thước φ16 × 24 mm, được thiết kế để tạo liên kết giữa phụ kiện và hệ thống lỗ trên bàn gá.

Điểm đặc trưng của loại bu lông này là cơ cấu kẹp được bố trí chìm, giúp hạn chế phần phụ kiện nhô lên trên bề mặt bàn khi lắp đặt. Nhờ đó, khu vực gá phôi được gọn hơn và thuận tiện khi bố trí các chi tiết, cữ chặn hoặc phụ kiện khác.

Bu lông kẹp chìm đặc biệt hữu ích trong những trường hợp cần cố định phụ kiện tại một vị trí nhưng vẫn muốn giữ không gian thao tác trên mặt bàn thông thoáng.

Thông số kỹ thuật

Lưu ý: Ren, vật liệu, tải trọng và cơ cấu khóa cụ thể cần căn cứ theo catalogue/model thực tế của nhà sản xuất.

Công dụng của bu lông kẹp chìm φ16×24

1. Cố định phụ kiện trên bàn gá

Bu lông giúp tạo liên kết giữa phụ kiện và bàn gá, giữ phụ kiện ở vị trí đã thiết lập trong quá trình gá hàn hoặc lắp ráp.

Khi kết hợp với các phụ kiện định vị, người dùng có thể xây dựng một cấu hình đồ gá phù hợp với từng loại sản phẩm.

2. Thiết kế kẹp chìm, gọn trên bề mặt bàn

So với các kiểu khóa nhô cao, thiết kế kẹp chìm giúp phần liên kết nằm gọn hơn trong khu vực lắp đặt.

Điều này có lợi khi xung quanh vị trí gá còn cần bố trí:

• Cữ chặn.

• Chốt định vị.

• Kẹp nhanh.

• Thước định vị.

• Khối đỡ.

• Các phụ kiện gá khác.

3. Hỗ trợ thay đổi cấu hình đồ gá

Bàn gá hàn 3D/2D được thiết kế theo hướng module hóa. Khi sản phẩm thay đổi, người dùng có thể tháo bu lông, di chuyển phụ kiện sang vị trí khác và thiết lập lại đồ gá.

Nhờ đó, một bộ bàn gá có thể phục vụ nhiều loại sản phẩm thay vì phải chế tạo một đồ gá cố định cho từng sản phẩm.

Ứng dụng trên bàn gá hàn 3D D16

Với kích thước φ16, bu lông kẹp chìm có thể được sử dụng trong hệ thống phụ kiện phù hợp với D16, tùy theo cấu tạo và tiêu chuẩn của nhà sản xuất.

Một cấu hình gá điển hình:

Bàn gá D16 → phụ kiện định vị/đỡ → bu lông kẹp chìm φ16×24 → cố định phụ kiện → đặt phôi → kẹp giữ.

Bu lông đảm nhiệm vai trò liên kết và khóa phụ kiện, trong khi các phụ kiện khác đảm nhiệm chức năng định vị, tựa và kẹp phôi.

Ứng dụng với bàn gá 2D

Trên bàn gá 2D, bu lông kẹp chìm có thể được sử dụng để cố định các thành phần của đồ gá khi cần tạo một hệ thống gá đơn giản, gọn và dễ tháo lắp.

Đặc biệt phù hợp với các công việc:

• Gá hàn khung thép.

• Gá thép hộp.

• Cố định cữ chặn.

• Lắp đặt các điểm tựa.

• Jig hàn.

• Jig lắp ráp.

• Đồ gá cơ khí.

Bu lông kẹp chìm khác gì chốt định vị?

Đây là điểm cần phân biệt khi lựa chọn phụ kiện:

Như vậy, bu lông kẹp chìm không phải là phụ kiện định vị phôi chính. Nó chủ yếu đảm nhiệm việc liên kết và cố định thành phần của hệ thống gá.

Kết hợp với phụ kiện bàn gá hàn 3D

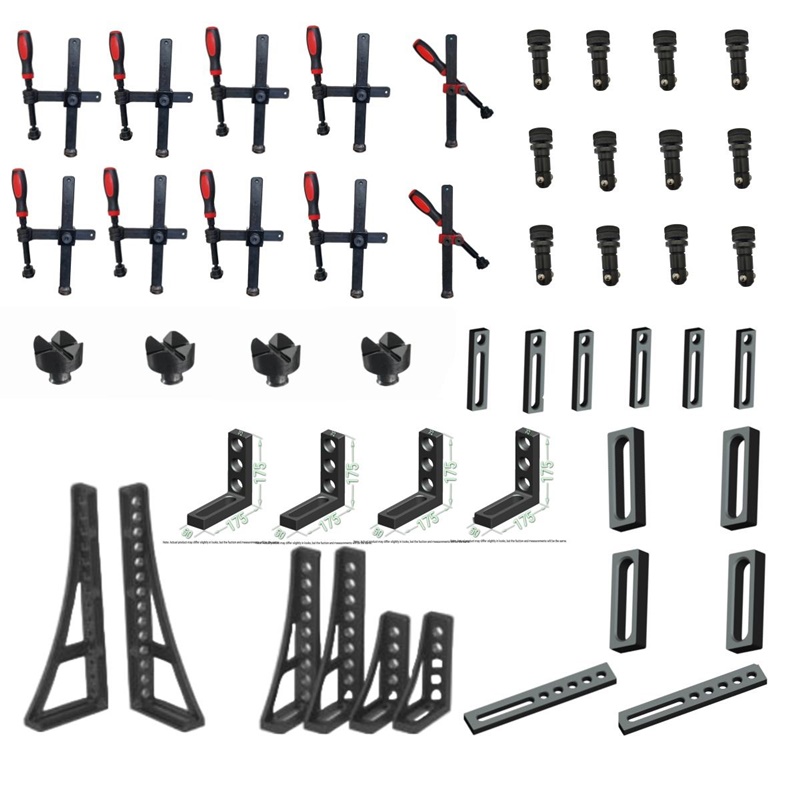

Bu lông kẹp chìm φ16×24 có thể kết hợp trong một hệ thống gồm:

Chốt định vị + bu lông khóa + cữ chặn + phụ kiện đỡ + kẹp nhanh

Ví dụ khi gá một khung thép:

1. Chọn vị trí lỗ D16 trên bàn.

2. Lắp phụ kiện đỡ/cữ chặn.

3. Sử dụng bu lông kẹp chìm để cố định phụ kiện.

4. Đặt khung vào vị trí.

5. Sử dụng chốt định vị để xác định vị trí cần thiết.

6. Dùng kẹp nhanh giữ phôi.

7. Tiến hành hàn hoặc lắp ráp.

Cách bố trí này giúp hệ thống gá gọn, linh hoạt và dễ thay đổi.

Ưu điểm nổi bật

• Kích thước φ16×24 mm phù hợp với hệ phụ kiện D16 theo cấu hình tương thích.

• Thiết kế kẹp chìm giúp khu vực lắp đặt gọn hơn.

• Hỗ trợ cố định phụ kiện chắc chắn.

• Dễ tháo lắp khi thay đổi đồ gá.

• Có thể kết hợp với nhiều phụ kiện D16.

• Phù hợp cả bàn gá hàn 3D và 2D theo thiết kế tương thích.

• Ứng dụng rộng trong hàn kết cấu, jig và đồ gá cơ khí.
