Bu Lông Kẹp Chìm φ16×36 – Phụ Kiện Bàn Gá Hàn 3D/2D D16

Bu lông kẹp chìm φ16×36 là gì?

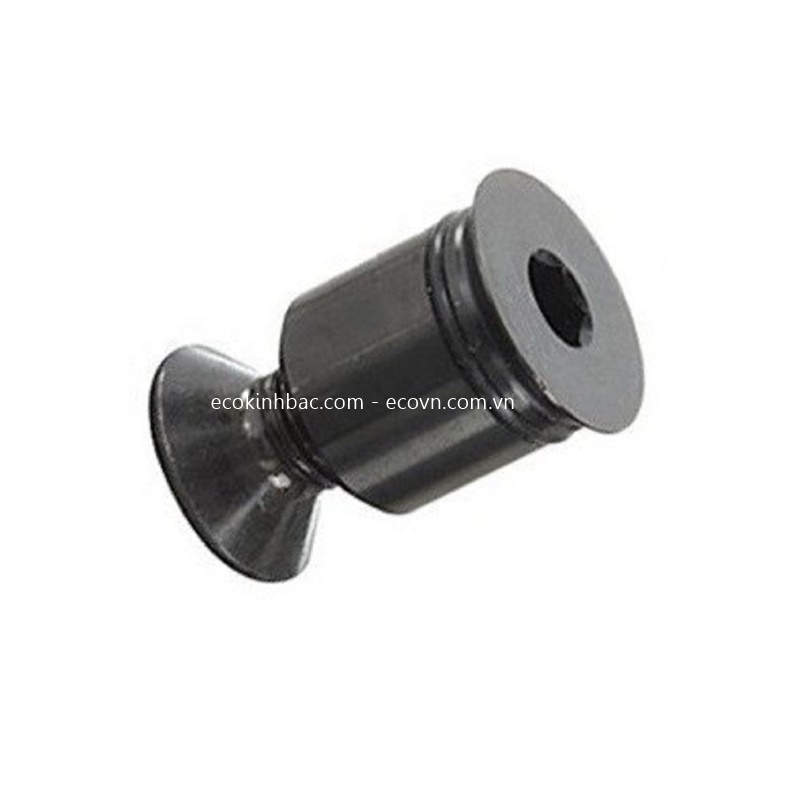

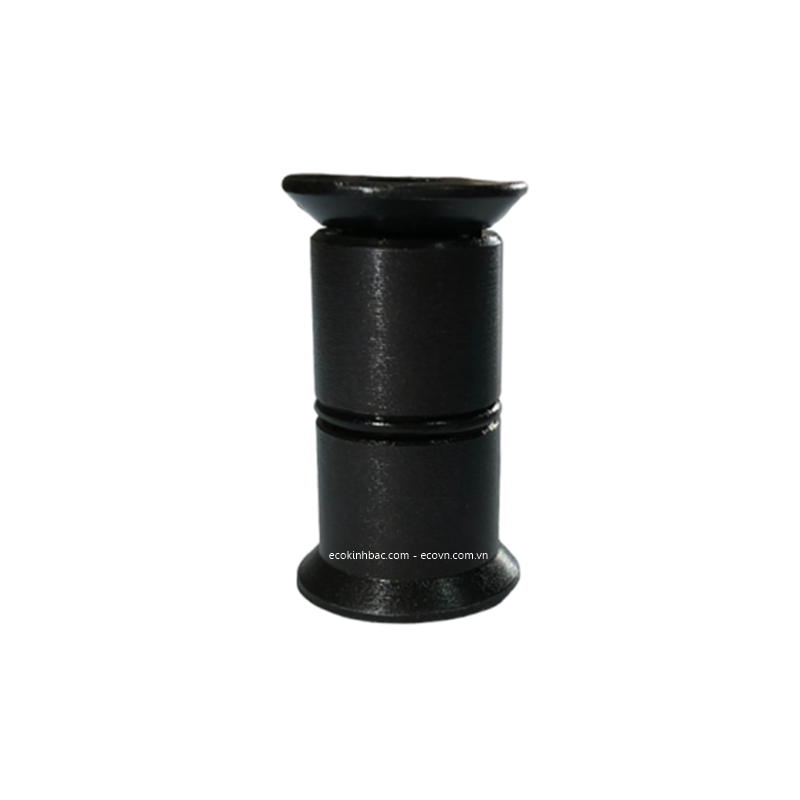

Bu lông kẹp chìm φ16×36 là phụ kiện dùng trong hệ thống bàn gá hàn 3D/2D D16, có kích thước φ16 × 36 mm và được sử dụng để tạo liên kết, cố định các phụ kiện hoặc chi tiết gá trên bàn.

Thiết kế dạng kẹp chìm giúp cơ cấu kẹp nằm gọn trong khu vực lắp đặt, hạn chế phần nhô lên trên bề mặt khi bố trí phụ kiện. Nhờ đó, người dùng có thể tận dụng tốt không gian làm việc trên bàn gá.

Đây là một chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc lắp ráp và cố định hệ thống đồ gá.

Thông số kỹ thuật

Lưu ý: Các thông số về vật liệu, ren, tải trọng hoặc cấp bền cần được xác nhận theo đúng catalogue/model của nhà sản xuất.

Công dụng của bu lông kẹp chìm φ16×36

1. Cố định phụ kiện trên bàn gá D16

Bu lông kẹp chìm được sử dụng để khóa phụ kiện vào vị trí mong muốn trên hệ thống lỗ D16.

Khi phụ kiện đã được bố trí theo đúng vị trí, bu lông được siết để tạo liên kết chắc chắn giữa phụ kiện và bàn gá.

2. Tạo liên kết gọn trên mặt bàn

So với các cơ cấu khóa nhô cao, thiết kế kẹp chìm giúp phần khóa được bố trí gọn hơn trong khu vực lắp đặt.

Điều này đặc biệt hữu ích khi trên bàn gá có nhiều phụ kiện và người vận hành cần duy trì không gian thao tác thông thoáng.

3. Hỗ trợ xây dựng đồ gá linh hoạt

Bu lông kẹp chìm có thể được sử dụng cùng các phụ kiện D16 để tạo thành nhiều cấu hình gá khác nhau.

Ví dụ:

Bàn gá D16 → phụ kiện định vị → bu lông kẹp chìm → cố định phụ kiện → đặt phôi → kẹp giữ.

Khi thay đổi sản phẩm, người dùng có thể tháo khóa, thay đổi vị trí phụ kiện và thiết lập lại đồ gá.

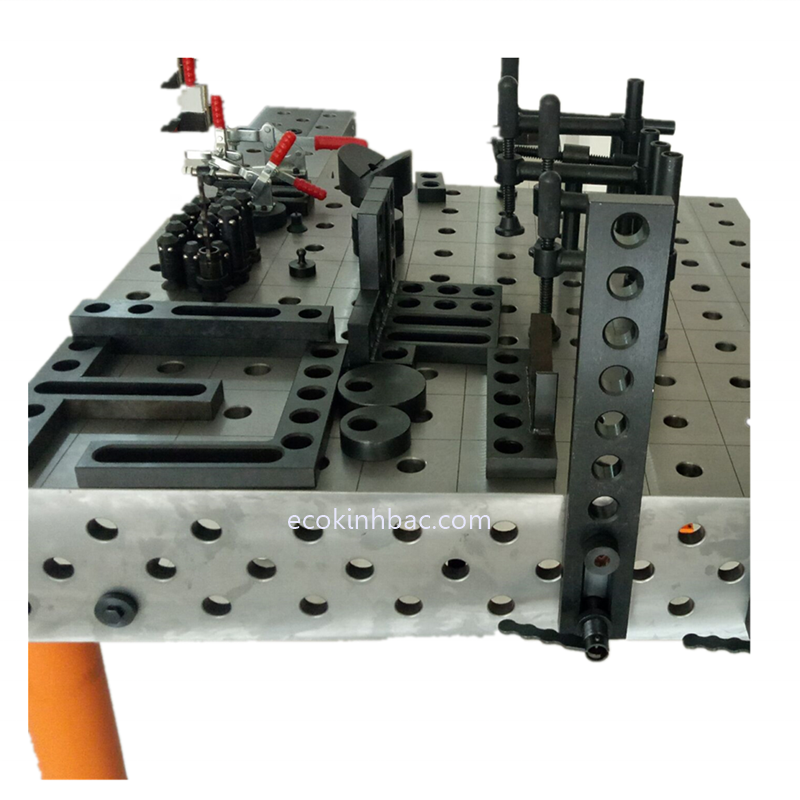

Ứng dụng trên bàn gá hàn 3D/2D

Trong hệ thống bàn gá hàn 3D, bu lông kẹp chìm φ16×36 có thể hỗ trợ cố định:

• Cữ định vị.

• Giá đỡ.

• Thước định vị.

• Khối định vị L/U.

• Phụ kiện góc.

• Các thành phần kết cấu của đồ gá.

Đối với bàn gá 2D, phụ kiện có thể được sử dụng trong những cấu hình cần liên kết hoặc cố định phụ kiện trên hệ thống lỗ D16, tùy thiết kế bàn và cơ cấu tương thích.

Kết hợp với các phụ kiện D16

Bu lông kẹp chìm phát huy hiệu quả khi kết hợp với các phụ kiện khác:

• Positioning Lock Pin: xác định vị trí và khóa phụ kiện.

• Positioning Ruler: tạo cữ và kích thước tham chiếu.

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.

• Height Regulator: điều chỉnh cao độ.

• L/U Positioning Block: tạo mặt chuẩn và cữ chặn.

• Quick Clamp: kẹp giữ phôi.

• Ống tròn Ø16 × 300 mm: tạo kết cấu và chiều cao gá.

• Adjusting Gasket: căn chỉnh khoảng cách hoặc cao độ.

Việc kết hợp đúng phụ kiện giúp phân chia rõ các chức năng định vị – tựa – khóa – kẹp, từ đó tạo ra một hệ thống gá ổn định và dễ điều chỉnh.

Bu lông kẹp chìm khác gì chốt định vị?

Đây là điểm cần phân biệt khi lựa chọn phụ kiện:

Như vậy, bu lông kẹp chìm chủ yếu đảm nhiệm chức năng liên kết và khóa, không thay thế cho các phụ kiện định vị hoặc kẹp giữ phôi.

Ưu điểm của bu lông kẹp chìm φ16×36

• Kích thước φ16×36 mm phù hợp với hệ thống D16 theo thiết kế tương thích.

• Thiết kế dạng kẹp chìm, giúp bố trí gọn.

• Hỗ trợ cố định phụ kiện trên bàn gá.

• Thuận tiện khi thay đổi cấu hình đồ gá.

• Có thể kết hợp với nhiều phụ kiện D16.

• Phù hợp cho bàn gá hàn 3D/2D, jig hàn và jig lắp ráp.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

ECO Kinh Bắc – Cung cấp phụ kiện bàn gá hàn D16

CÔNG TY CỔ PHẦN ĐẦU TƯ KỸ THUẬT CÔNG NGHỆ ECO KINH BẮC cung cấp bàn gá hàn 3D/2D D16 và hệ thống phụ kiện định vị, kẹp, khóa, đỡ và căn chỉnh, phục vụ gia công cơ khí, hàn kết cấu, jig lắp ráp và sản xuất công nghiệp.

ECO Kinh Bắc tư vấn lựa chọn bu lông kẹp chìm φ16×36 và các phụ kiện đi kèm dựa trên cấu tạo bàn, loại phụ kiện và phương án gá thực tế.
