Cách Kết Hợp Cữ Góc, Khối Đỡ Và Kẹp Khi Gá Khung Thép Trên Bàn Gá Hàn

Gá khung thép cần những gì?

Khi chế tạo khung thép, người thợ thường phải kiểm soát đồng thời vị trí, chiều cao và góc của các thanh. Vì vậy, bộ gá không nên chỉ sử dụng một loại phụ kiện.

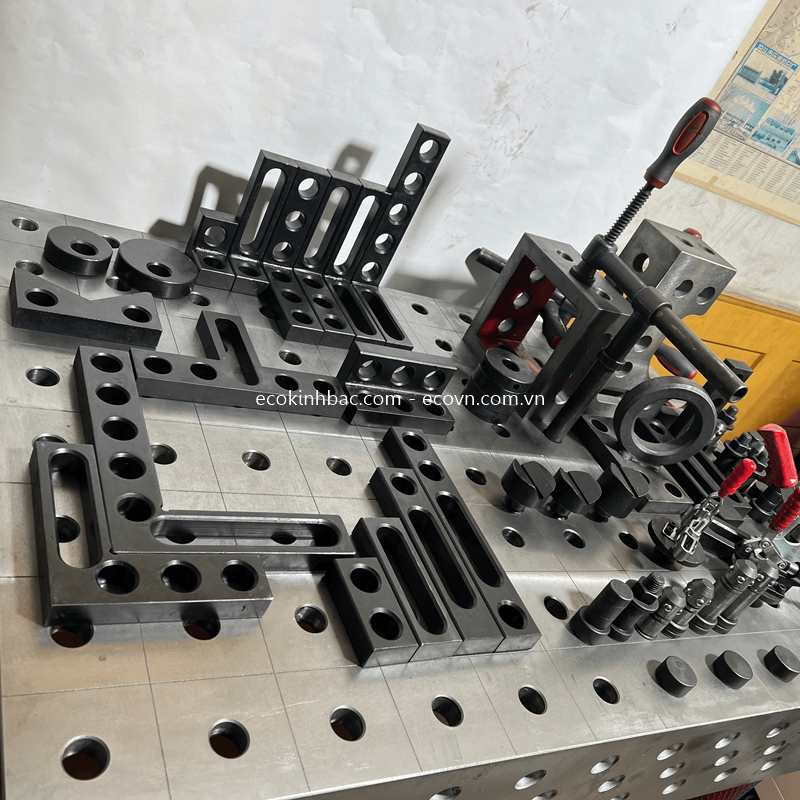

Một cấu hình cơ bản có thể gồm cữ góc, khối đỡ, chốt định vị và kẹp.

Vai trò của từng phụ kiện

Cữ góc: tạo mặt chuẩn và hỗ trợ căn góc.

Khối đỡ: nâng và tạo điểm tựa cho thanh thép.

Chốt định vị: cố định phụ kiện vào bàn.

Kẹp: giữ thanh thép trong vị trí đã thiết lập.

Khi phối hợp, người dùng có thể tạo một bộ gá phù hợp với kích thước thực tế của khung.

Quy trình gá

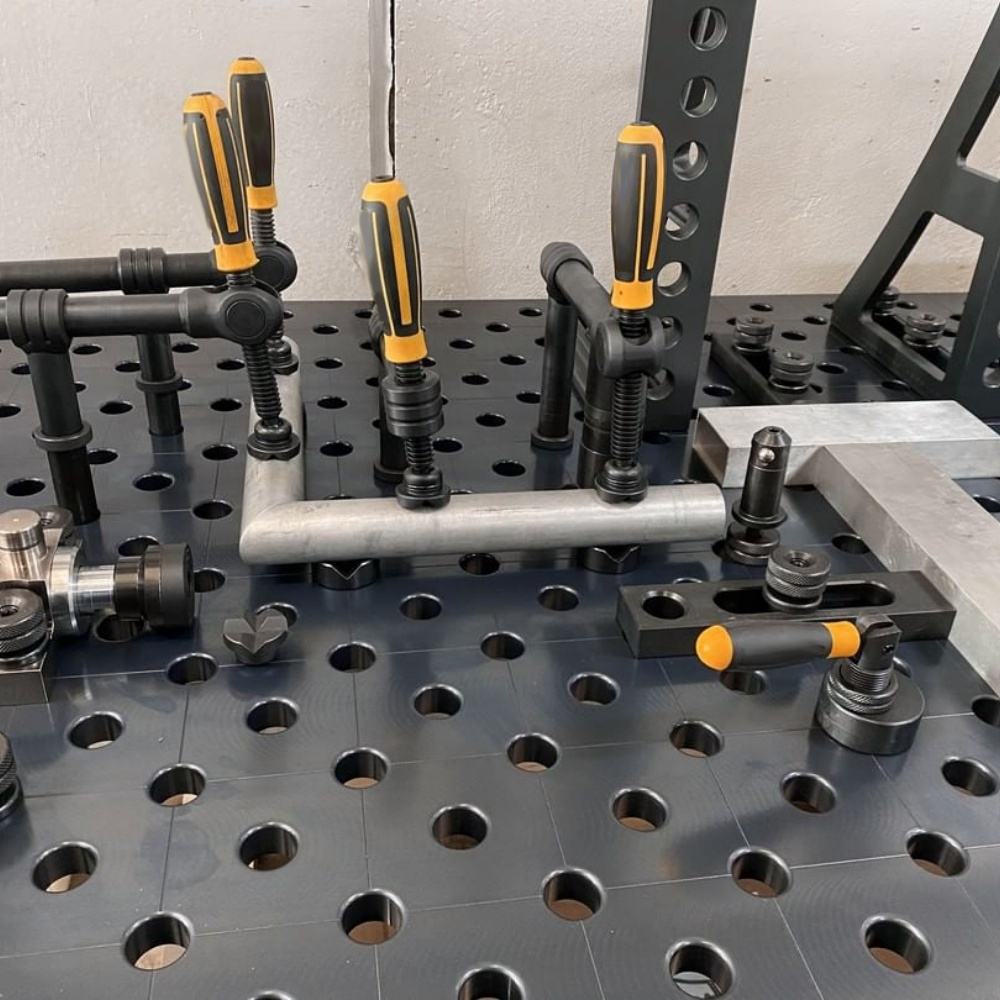

Đầu tiên bố trí cữ góc và các khối đỡ. Sau đó dùng chốt để cố định vị trí phụ kiện. Đưa thanh thép vào, áp sát các mặt chuẩn và dùng kẹp giữ.

Sau khi kiểm tra kích thước và góc, tiến hành hàn theo trình tự phù hợp.

Với những khung có nhiều kích thước, vị trí phụ kiện có thể thay đổi bằng cách tháo chốt và bố trí lại trên hệ thống lỗ D16/D28.

Tìm hiểu bàn gá hàn

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Ứng dụng

Giải pháp này phù hợp với khung máy, giá đỡ, bàn thép, khung hộp và các kết cấu hàn cần thay đổi kích thước thường xuyên.
