Chốt Định Vị Và Cố Định – Phụ Kiện Bàn Gá Hàn 3D D28

Chốt định vị và cố định D28 là gì?

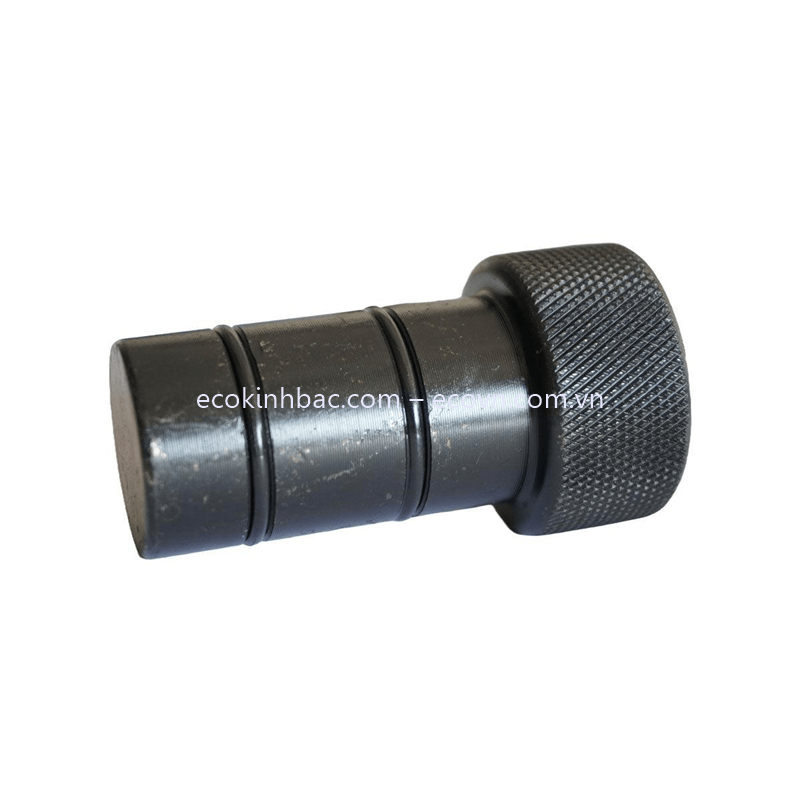

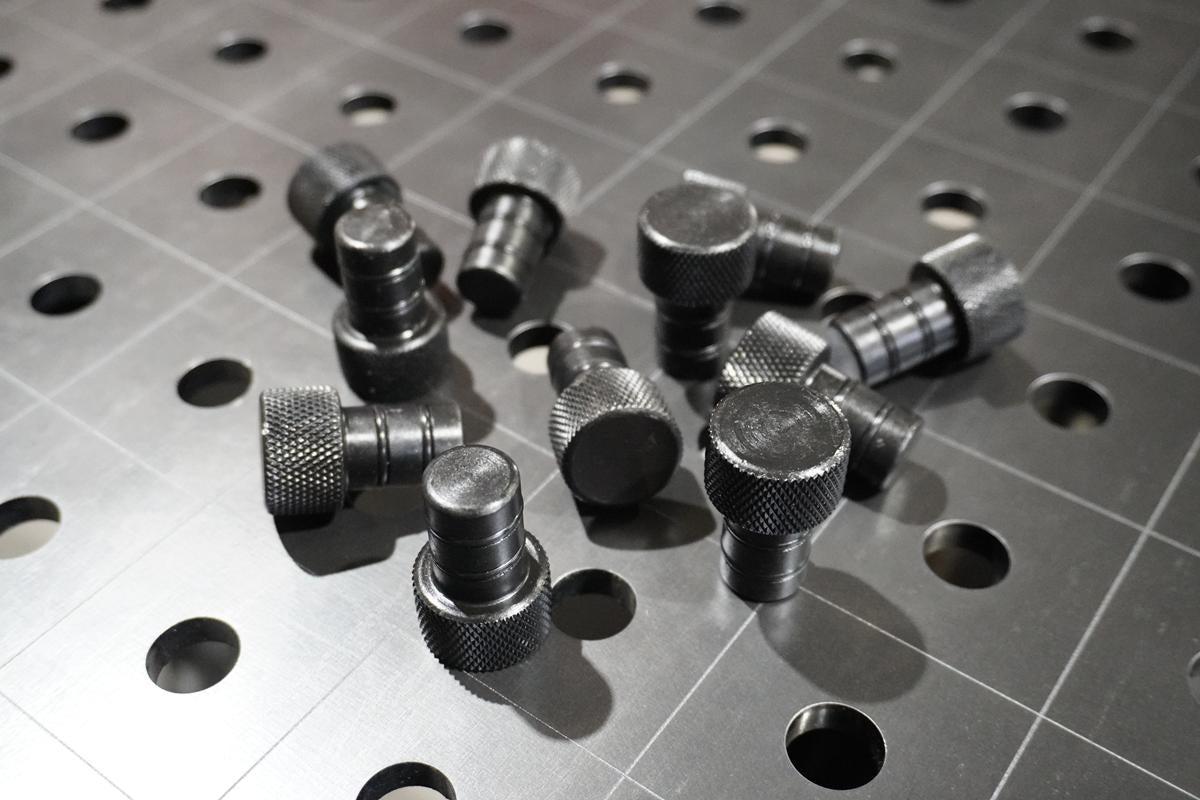

Chốt định vị và cố định D28 là phụ kiện dùng trên bàn gá hàn 3D D28, có chức năng xác định vị trí và liên kết các phụ kiện với hệ thống lỗ trên mặt bàn.

Với thiết kế kích thước φ40 × φ28 × 80 mm, chốt có phần φ28 tương thích với hệ thống lỗ D28, trong khi phần thân φ40 tạo bề mặt tiếp xúc và hỗ trợ cố định phụ kiện trong quá trình gá.

Đây là phụ kiện quan trọng trong các bộ gá dùng để định vị, căn chỉnh và cố định chi tiết trước khi thực hiện công đoạn hàn.

Thông số kỹ thuật

Công dụng của chốt định vị và cố định D28

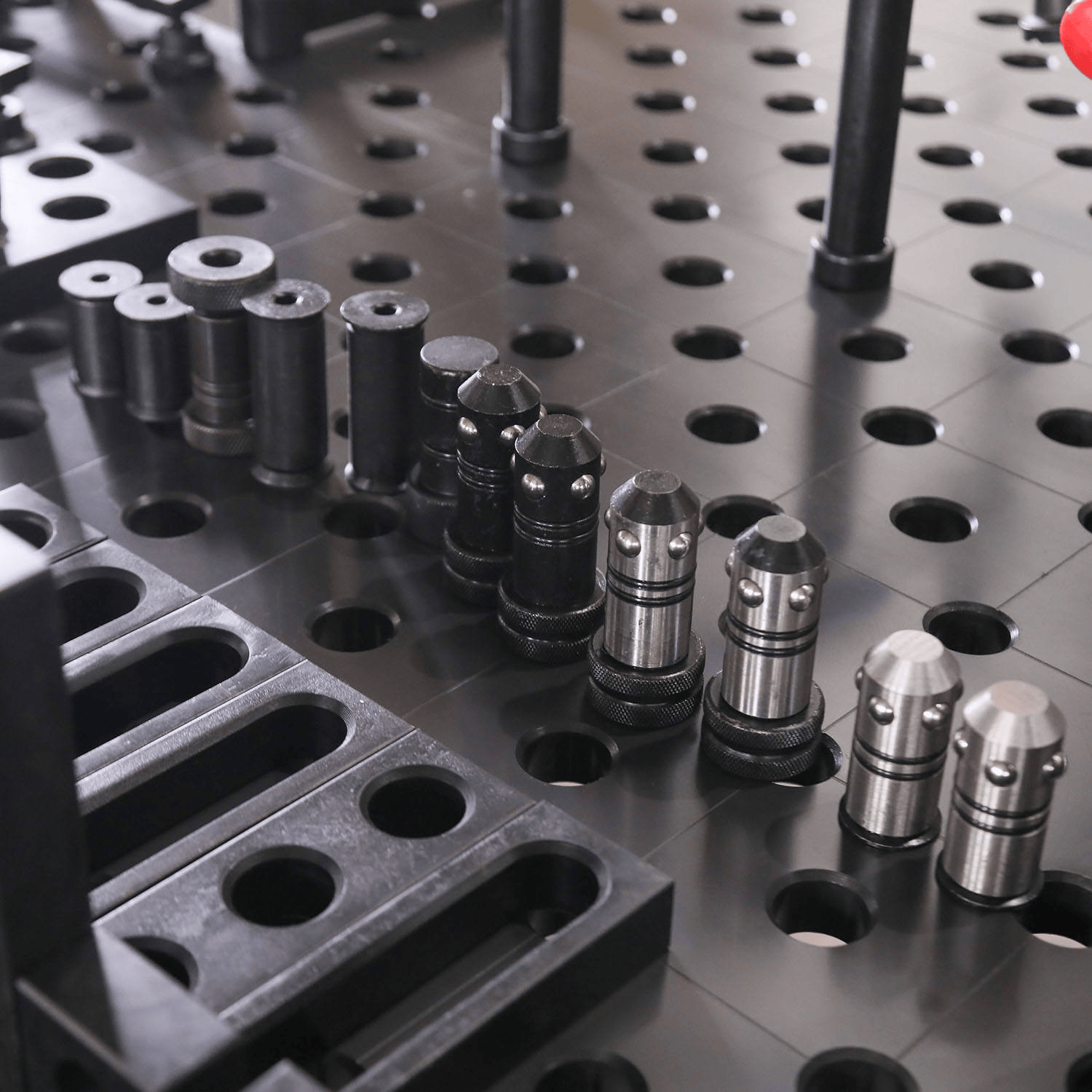

1. Định vị phụ kiện trên bàn gá

Phần φ28 mm được sử dụng để định vị phụ kiện vào hệ thống lỗ D28 trên bàn gá.

Nhờ đó, người dùng có thể lựa chọn các vị trí lỗ phù hợp để xây dựng cấu hình đồ gá theo hình dạng thực tế của sản phẩm.

2. Hỗ trợ cố định phụ kiện

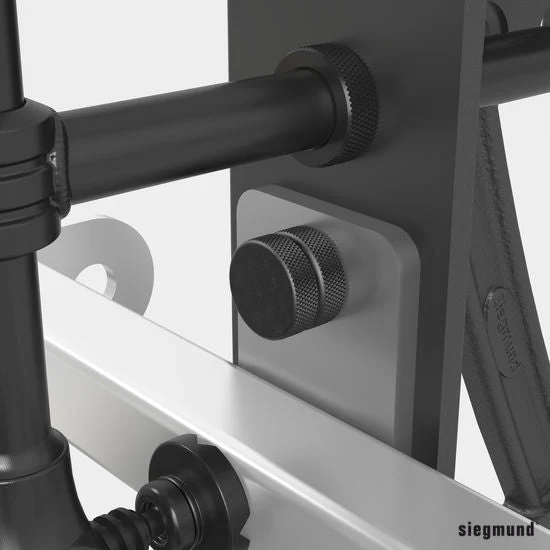

Sau khi xác định vị trí, chốt giúp liên kết phụ kiện với bàn gá, hạn chế sự thay đổi vị trí trong quá trình thao tác.

Điều này đặc biệt hữu ích khi các phụ kiện được sử dụng làm điểm tựa, cữ hoặc vị trí định vị cho phôi.

3. Linh hoạt khi thay đổi cấu hình gá

Một ưu điểm của bàn gá hàn 3D là có thể thay đổi vị trí phụ kiện.

Chốt định vị và cố định D28 giúp người dùng dễ dàng tháo, lắp và bố trí lại các phụ kiện khi chuyển từ sản phẩm này sang sản phẩm khác.

Ứng dụng thực tế

Chốt D28 φ40×φ28×80 có thể được sử dụng trong:

• Gá khung thép.

• Gá khung hộp.

• Định vị thanh kết cấu.

• Chế tạo jig hàn.

• Lắp ráp cụm chi tiết cơ khí.

• Cố định các phụ kiện D28.

• Căn chỉnh chi tiết trước khi hàn.

• Thiết lập bộ gá cho sản phẩm sản xuất lặp lại.

Trong thực tế, chốt thường được sử dụng cùng nhiều loại phụ kiện khác để tạo thành một hệ thống gá hoàn chỉnh.

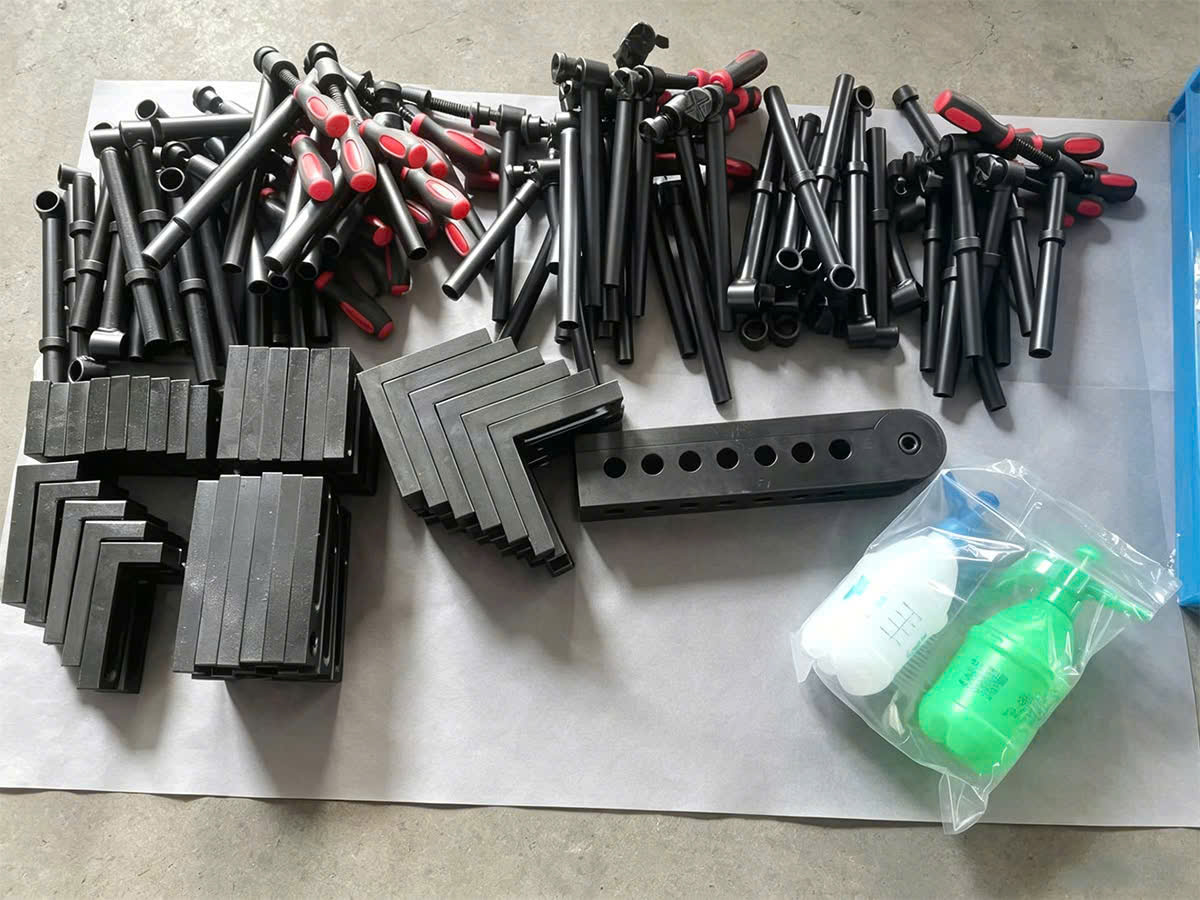

Kết hợp chốt D28 với các phụ kiện khác

Chốt định vị + thước định vị: tạo chuẩn và xác định khoảng cách giữa các vị trí gá.

Chốt định vị + cữ chặn: xác định vị trí và tạo điểm giới hạn cho chi tiết.

Chốt định vị + kẹp nhanh: sau khi định vị, kẹp nhanh giúp giữ phôi trong quá trình hàn.

Chốt định vị + khối V: phù hợp khi gá các chi tiết tròn, ống hoặc dạng trụ.

Chốt định vị + khối L/U: tạo điểm tựa và mặt chuẩn cho khung, kết cấu lớn.

Nhờ sự kết hợp này, người dùng có thể xây dựng nhiều phương án gá khác nhau trên cùng một bàn D28.

Chốt định vị và cố định khác gì kẹp nhanh?

Hai phụ kiện có chức năng khác nhau:

Vì vậy, chốt định vị và cố định chủ yếu phục vụ xác định vị trí và liên kết phụ kiện, còn kẹp nhanh đảm nhiệm việc ép và giữ phôi.

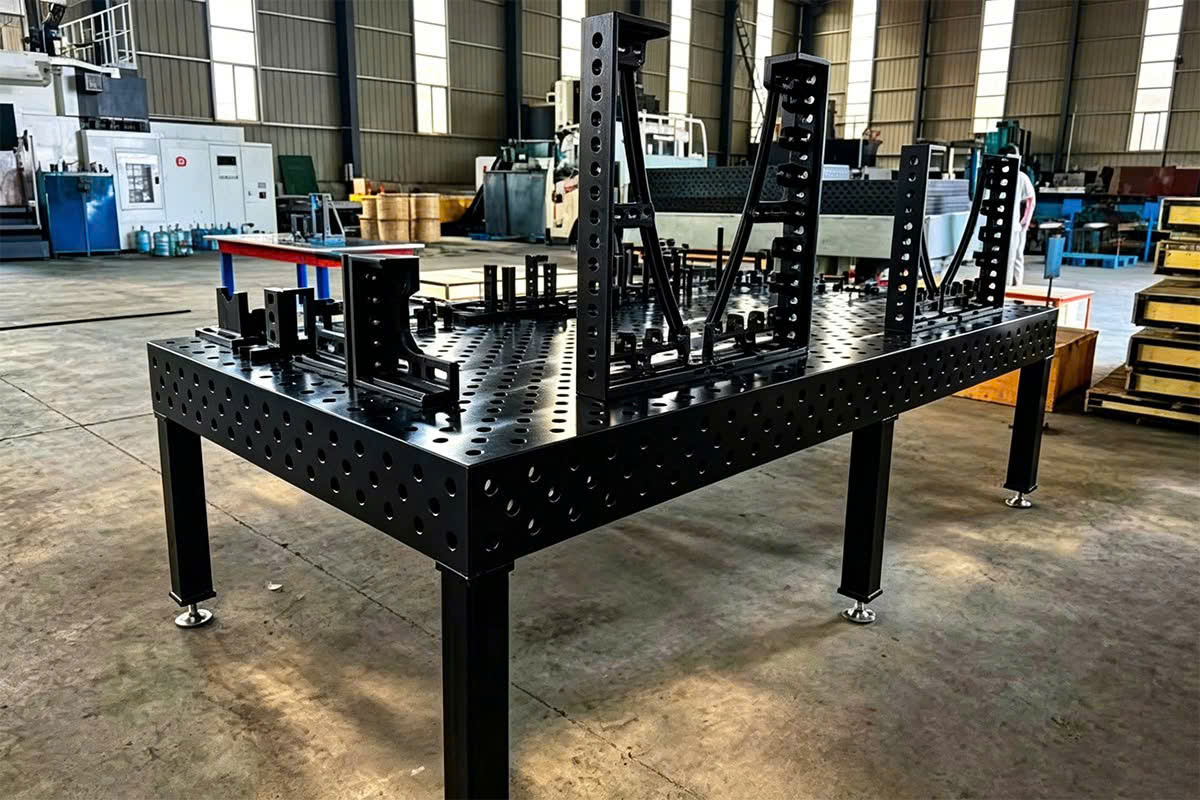

Vì sao chốt định vị quan trọng trong bàn gá D28?

Một hệ thống bàn gá 3D không chỉ phụ thuộc vào mặt bàn mà còn phụ thuộc vào cách lựa chọn và bố trí phụ kiện.

Chốt định vị giúp tạo ra các điểm chuẩn cụ thể trên mặt bàn, từ đó người thợ có thể xây dựng phương án gá theo từng sản phẩm.

Khi kết hợp đúng giữa chốt – thước – cữ – khối đỡ – kẹp, quá trình gá có thể trở nên trực quan, linh hoạt và thuận tiện hơn.
