Khối Định Vị Chữ V – Phụ Kiện Bàn Gá Hàn 3D D28

Khối định vị chữ V D28 là gì?

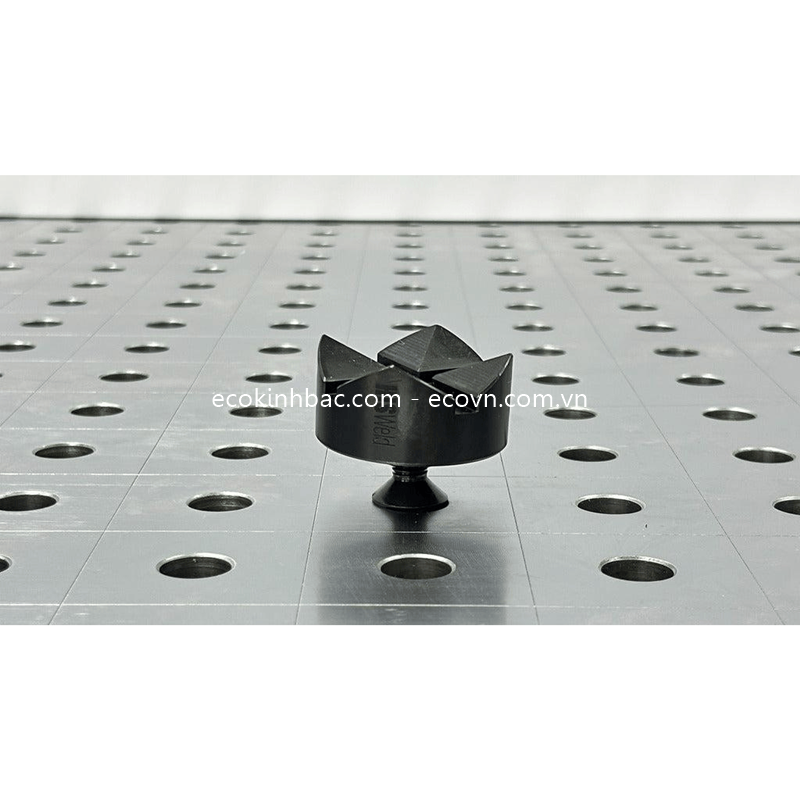

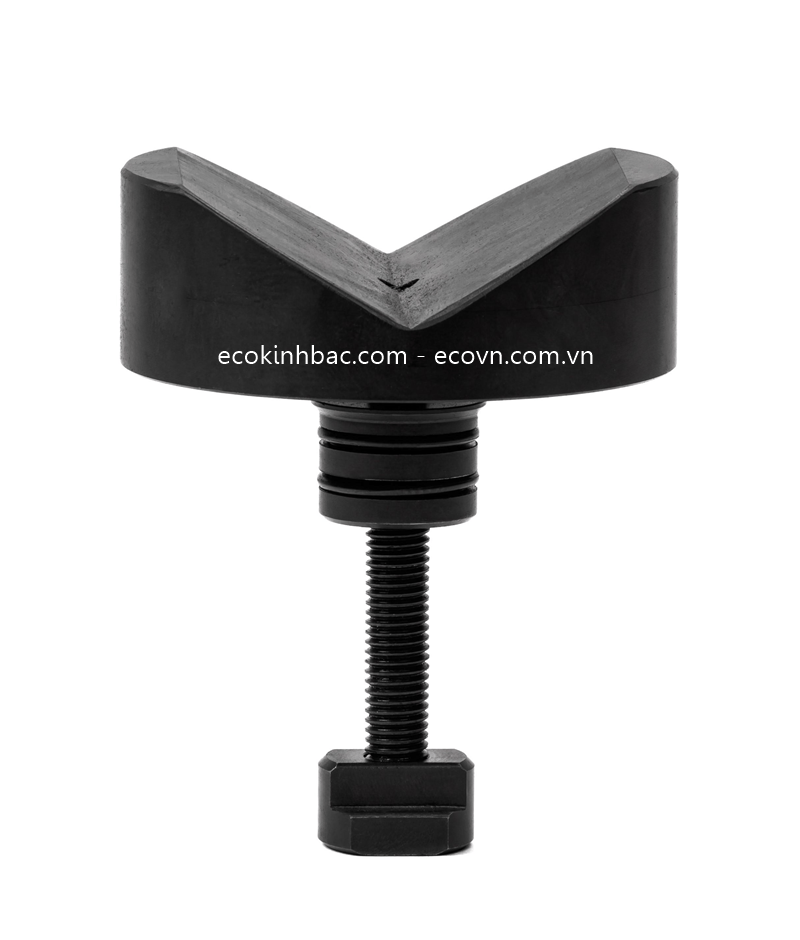

Khối định vị chữ V D28 (V Positioning Block) là phụ kiện dùng trên bàn gá hàn 3D D28, được thiết kế với nhiều cấu hình góc khác nhau như 90°, 120° và 140°.

Các góc V khác nhau giúp người dùng lựa chọn kiểu tựa phù hợp với hình dạng và góc của chi tiết cần gá. Phụ kiện có thể sử dụng để đỡ, tựa, định vị và hỗ trợ căn chỉnh trong quá trình hàn, lắp ráp và chế tạo đồ gá.

Đây là giải pháp hữu ích khi xưởng cần gá các chi tiết có hình dạng đa dạng thay vì chỉ sử dụng một loại khối đỡ cố định.

Các cấu hình góc của khối V D28

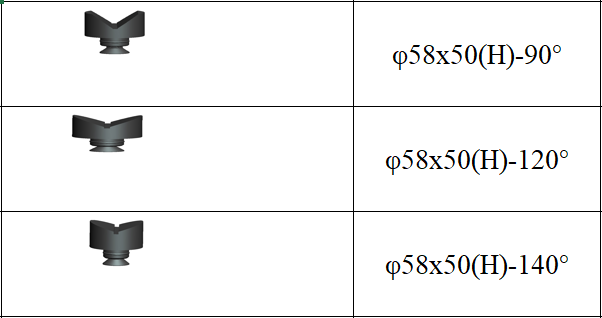

Khối định vị chữ V có các cấu hình chính:

• Khối V 90°: phù hợp khi cần tạo điểm tựa dạng chữ V với góc mở 90°.

• Khối V 120°: tạo góc tựa rộng hơn, phù hợp với các chi tiết có biên dạng và yêu cầu tiếp xúc khác nhau.

• Khối V 140°: góc mở lớn, hỗ trợ các chi tiết cần khoảng tựa rộng hơn.

Việc lựa chọn 90°, 120° hay 140° nên dựa trên hình dạng chi tiết, vị trí cần tựa và phương án gá thực tế.

Công dụng của khối định vị chữ V D28

1. Tạo điểm tựa cho chi tiết

Khối V tạo ra hai mặt tiếp xúc giúp chi tiết có điểm tựa rõ ràng trong quá trình gá.

Đặc biệt, với các chi tiết dạng ống, thanh tròn, góc hoặc biên dạng đặc biệt, cấu hình chữ V giúp người thợ thuận tiện hơn khi đặt và căn chỉnh.

2. Hỗ trợ định vị chi tiết

Sau khi đặt chi tiết lên khối V, người dùng có thể kết hợp thêm chốt định vị hoặc cữ chặn để xác định vị trí theo phương án gá.

Nhờ đó, khối V đóng vai trò như một điểm tựa trong hệ thống định vị, thay vì chỉ đơn thuần nâng đỡ chi tiết.

3. Hỗ trợ căn chỉnh trước khi hàn

Một quy trình gá có thể thực hiện:

Chọn góc V → đặt chi tiết → tựa → căn chỉnh → định vị → kẹp → hàn.

Việc lựa chọn đúng góc tựa giúp quá trình căn chỉnh thuận tiện hơn, đặc biệt với các chi tiết có hình dạng hoặc góc tiếp xúc khác nhau.

Ứng dụng thực tế trong xưởng

Khối định vị chữ V D28 có thể sử dụng trong:

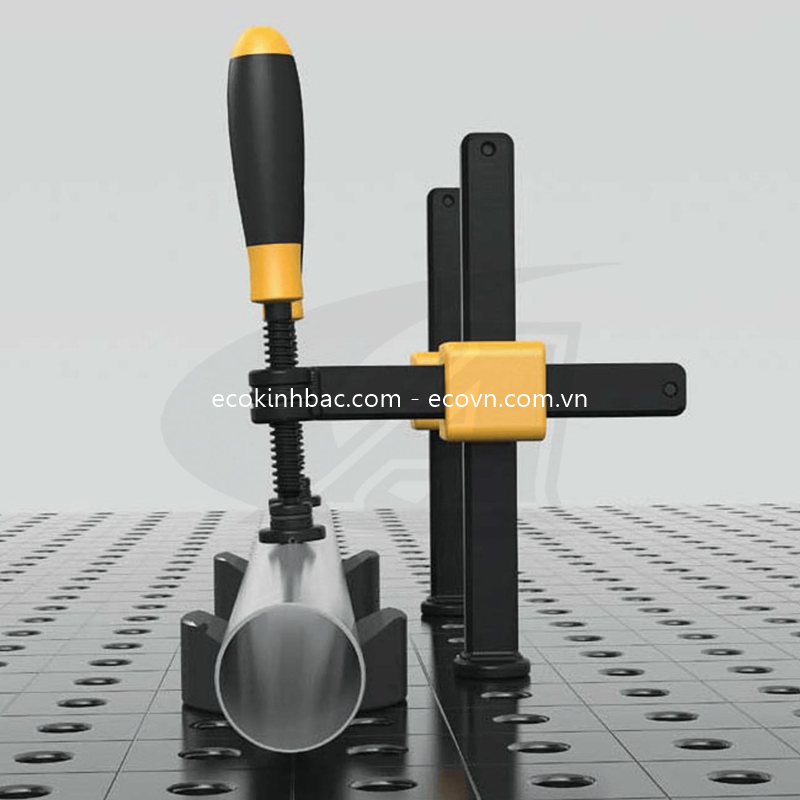

• Gá ống và chi tiết dạng tròn.

• Định vị thanh kết cấu.

• Gá các chi tiết có góc nghiêng.

• Đỡ chi tiết có biên dạng đặc biệt.

• Căn chỉnh cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Gá các kết cấu cần nhiều điểm tựa.

• Lắp ráp các cụm sản phẩm trên bàn D28.

Với ba lựa chọn 90°, 120° và 140°, người dùng có thể thay đổi cấu hình theo từng loại sản phẩm thay vì phải sử dụng một kiểu góc duy nhất.

Kết hợp khối V với phụ kiện D28

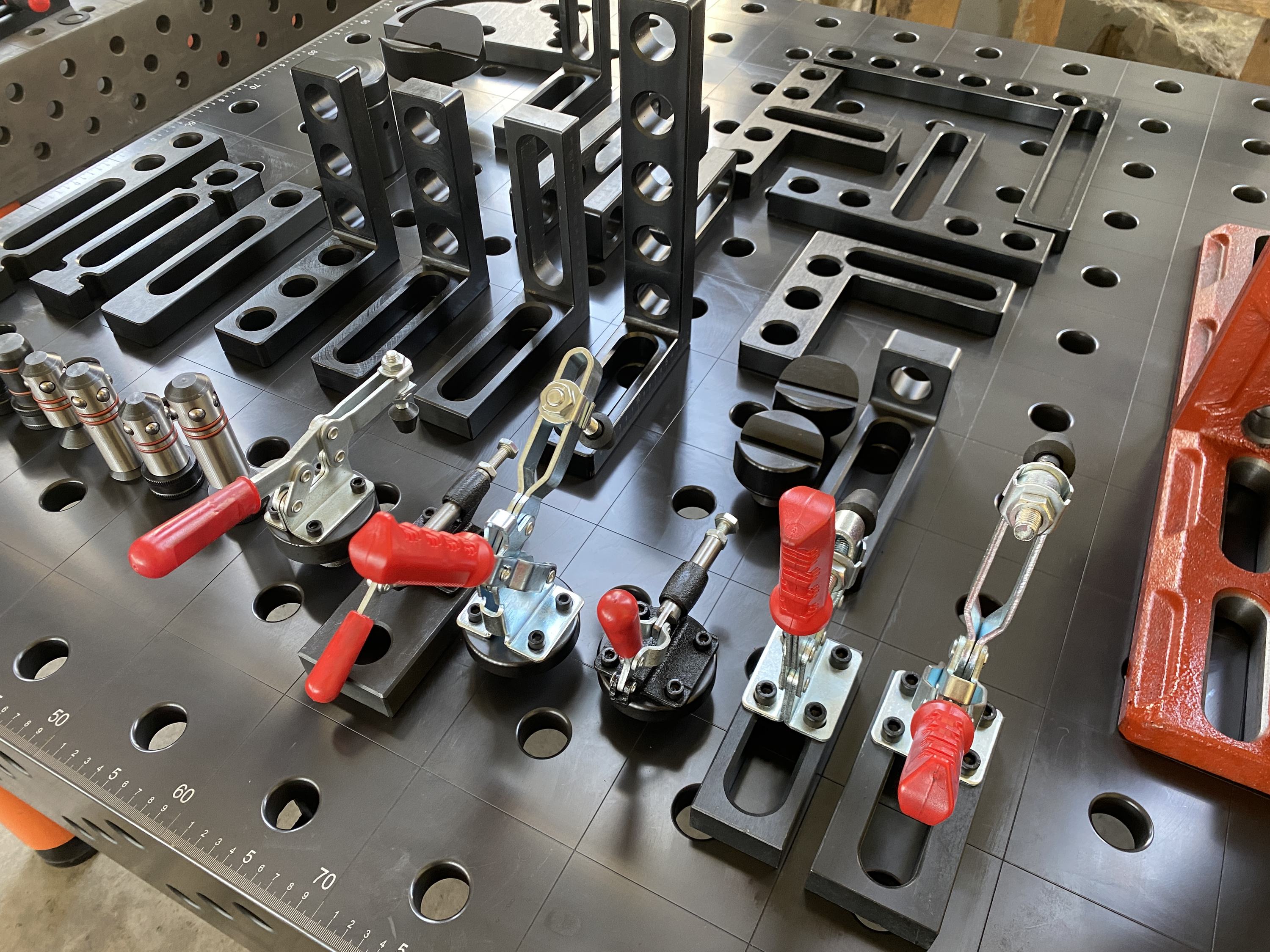

Khối V phát huy hiệu quả tốt khi kết hợp cùng các phụ kiện khác:

Khối V + chốt định vị: tạo điểm tựa và xác định vị trí của chi tiết.

Khối V + cữ chặn: tạo điểm tựa kết hợp với giới hạn vị trí.

Khối V + kẹp nhanh: sau khi căn chỉnh, kẹp nhanh giúp giữ phôi trong quá trình hàn.

Khối V + thước định vị: hỗ trợ thiết lập khoảng cách giữa các điểm gá.

Khối V + khối L/U: kết hợp nhiều dạng mặt tựa khi gá khung và kết cấu lớn.

Nhờ đó, một bàn gá hàn 3D D28 có thể được cấu hình linh hoạt cho nhiều loại sản phẩm.

Không nên lựa chọn góc chỉ dựa trên kích thước của phụ kiện. Cần xem xét biên dạng chi tiết, vị trí tiếp xúc và phương án định vị để lựa chọn cấu hình phù hợp.

Khối định vị chữ V khác gì khối V thông thường?

Khối định vị chữ V D28 tập trung vào việc tạo điểm tựa và hỗ trợ định vị theo hình dạng/góc của chi tiết. Khi có nhiều cấu hình góc, người dùng có thêm lựa chọn để phù hợp với các sản phẩm khác nhau.

Trong khi đó:

• Chốt định vị: xác định vị trí tại điểm cụ thể.

• Cữ chặn: tạo điểm giới hạn.

• Kẹp nhanh: ép và giữ phôi.

• Thước định vị: tạo chuẩn khoảng cách.

• Khối L/U: tạo mặt tựa và chuẩn cho kết cấu.

Các phụ kiện này thường được sử dụng kết hợp, không thay thế hoàn toàn cho nhau.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Khối định vị chữ V D28 với các cấu hình 90°, 120° và 140° giúp người dùng linh hoạt lựa chọn điểm tựa phù hợp với hình dạng và phương án gá của từng sản phẩm.

👉 Liên hệ ECO Kinh Bắc để được tư vấn khối V và bộ phụ kiện D28 phù hợp với hình dạng chi tiết, góc cần gá và phương án hàn thực tế.
