Chi tiết định vị hình chữ V D16 φ78×50×90°/120° – Phụ kiện bàn gá hàn 3D

Chi tiết định vị hình chữ V D16 là gì?

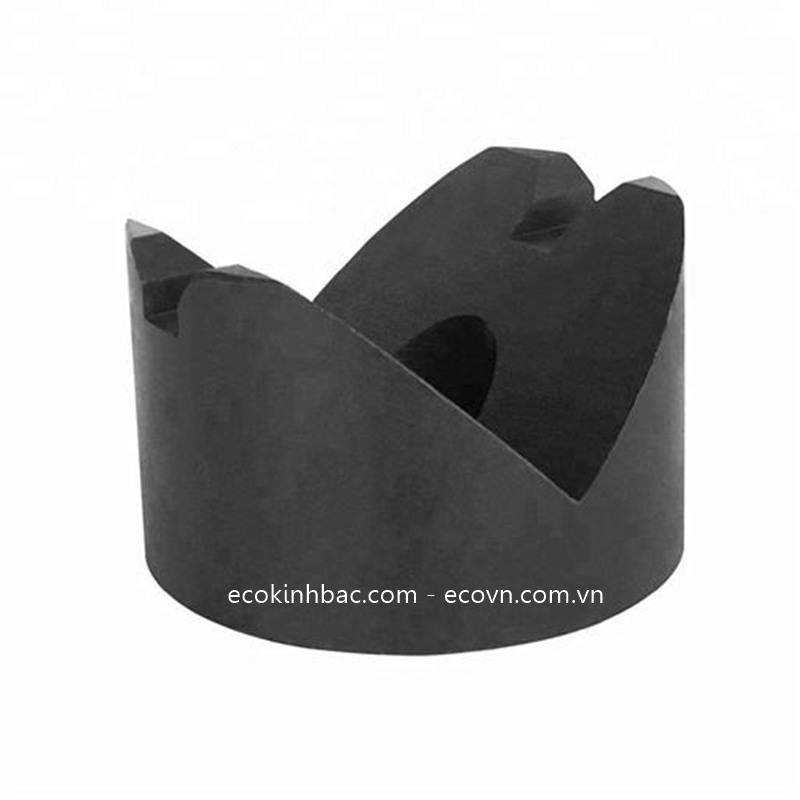

Chi tiết định vị hình chữ V (V-shaped positioning component) D16 là phụ kiện chuyên dùng trên bàn gá hàn 3D D16, được thiết kế với bề mặt tựa hình chữ V nhằm tạo điểm tiếp xúc ổn định cho các chi tiết có dạng tròn hoặc biên dạng cong.

Với thông số φ78 × 50 × 90°/120°, phụ kiện có kích thước đường kính 78 mm, chiều cao/kích thước thân 50 mm và lựa chọn góc định vị 90° hoặc 120° tùy cấu hình sản phẩm.

Thiết kế chữ V giúp chi tiết được đặt vào vùng tiếp xúc rõ ràng, hạn chế hiện tượng lăn hoặc dịch chuyển khi thực hiện các công việc gá lắp, hàn và kiểm tra.

Thông số kỹ thuật

Lưu ý: Thông số 90°/120° cần lựa chọn theo đúng phiên bản phụ kiện và yêu cầu gá của từng chi tiết.

Ứng dụng của V-shaped Positioning Component D16

1. Định vị ống và chi tiết dạng tròn

Đây là ứng dụng nổi bật của chi tiết định vị chữ V. Bề mặt chữ V tạo hai vùng tiếp xúc với chi tiết, giúp ống thép, thanh tròn, trục hoặc chi tiết hình trụ có điểm tựa ổn định hơn so với việc đặt trực tiếp trên mặt bàn phẳng.

Phụ kiện đặc biệt hữu ích khi cần gá các chi tiết tròn để hàn nối, hàn khung hoặc lắp ráp.

2. Tạo điểm tựa cho chi tiết có biên dạng cong

Ngoài ống tròn, chi tiết chữ V có thể được sử dụng làm điểm tựa cho những chi tiết có bề mặt cong hoặc tiết diện không phẳng, tùy theo hình dạng thực tế của phôi.

Khi kết hợp nhiều điểm tựa, người dùng có thể tạo thành hệ thống đỡ phù hợp với kích thước và hình dạng chi tiết.

3. Hỗ trợ gá hàn trên bàn D16

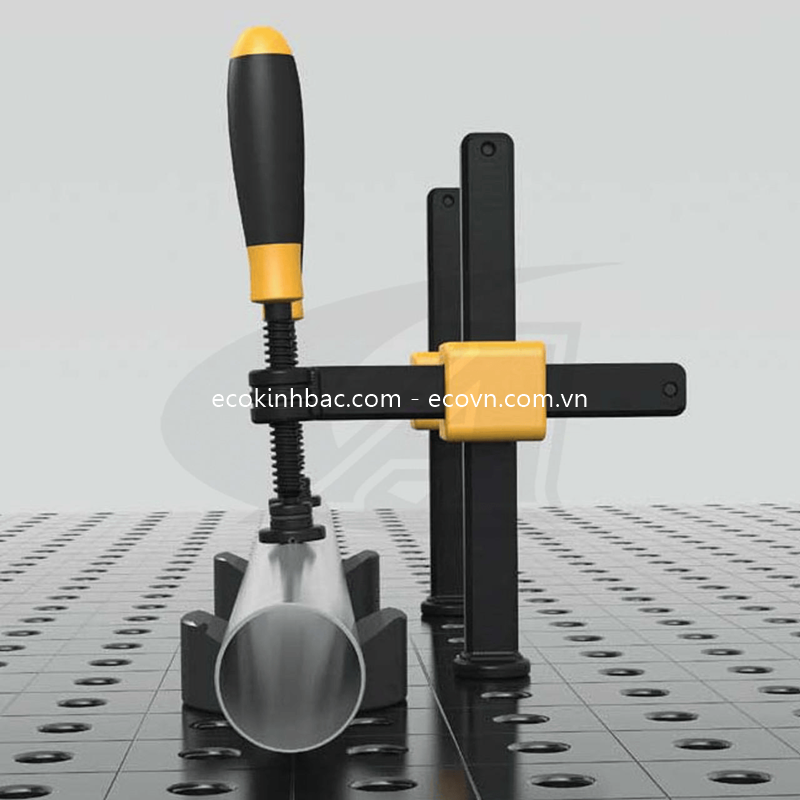

Trong quá trình hàn, việc giữ chi tiết đúng vị trí rất quan trọng. Chi tiết định vị hình chữ V giúp tạo điểm tựa và định hướng ban đầu, sau đó có thể kết hợp thêm các phụ kiện kẹp để giữ phôi trong quá trình thao tác.

Một cấu hình gá điển hình:

Bàn gá hàn D16 → V-shaped Positioning Component → cữ chặn → chốt định vị → kẹp nhanh → chi tiết.

Cách bố trí này giúp quá trình gá phôi thuận tiện và dễ điều chỉnh.

Góc 90° và 120° có ý nghĩa gì?

Chi tiết định vị chữ V có thể được cấu hình với góc 90° hoặc 120°.

Góc chữ V ảnh hưởng trực tiếp đến hình học vùng tiếp xúc với chi tiết. Vì vậy, việc lựa chọn 90° hay 120° nên dựa trên đường kính, hình dạng và yêu cầu định vị của phôi.

• V 90°: tạo rãnh định vị tương đối sâu, phù hợp với nhiều ứng dụng tựa chi tiết dạng tròn.

• V 120°: tạo vùng mở rộng hơn, thuận tiện trong một số trường hợp cần đặt chi tiết có đường kính hoặc hình dạng phù hợp với góc mở lớn hơn.

Không nên lựa chọn chỉ dựa vào góc V; cần kiểm tra sự phù hợp giữa kích thước phôi – vị trí tiếp xúc – chiều cao gá – phương án kẹp.

Kết hợp với các phụ kiện bàn gá hàn D16

V-shaped Positioning Component không phải là phụ kiện tạo lực kẹp chính. Nó chủ yếu đảm nhiệm vai trò tựa và định hướng.

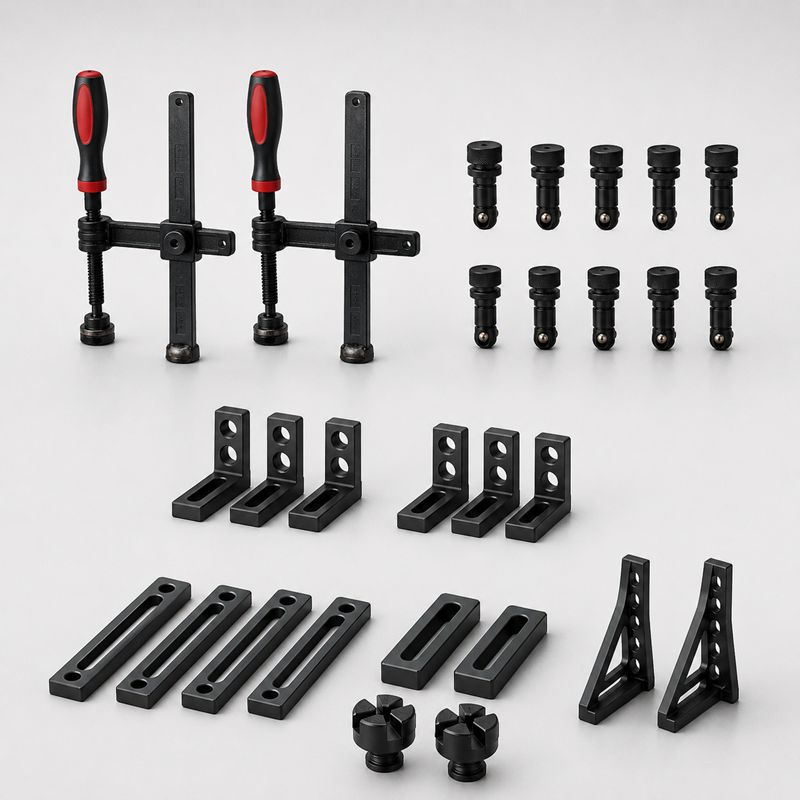

Để tạo một hệ thống gá hoàn chỉnh, có thể kết hợp với:

• Positioning Lock Pin: định vị và khóa phụ kiện trên bàn D16.

• Quick Locking Pin: hỗ trợ lắp/tháo phụ kiện nhanh.

• Positioning Ruler: tạo cữ và tham chiếu vị trí.

• Height Regulator: điều chỉnh cao độ điểm tựa.

• L/U Positioning Block: tạo mặt chuẩn và cữ chặn.

• Quick Clamp: tạo lực giữ chi tiết.

• Adjusting Gasket: căn chỉnh cao độ hoặc bù khoảng cách.

Sự kết hợp này cho phép người dùng xây dựng đồ gá linh hoạt thay vì phải chế tạo một bộ gá cố định cho từng loại sản phẩm.

V-shaped Positioning Component khác gì V-block?

Hai loại phụ kiện có hình thức và chức năng gần nhau nhưng không nên mặc định là hoàn toàn giống nhau.

Chi tiết định vị hình chữ V được sử dụng trong hệ thống bàn gá D16 theo cấu hình của nhà sản xuất, với mục đích chính là tạo điểm tựa và hỗ trợ định hướng chi tiết.

Trong khi đó, V-block thường được biết đến như một khối đỡ chữ V chuyên dùng để đặt các chi tiết hình trụ.

Khi lựa chọn phụ kiện cho bàn gá hàn 3D, cần kiểm tra đường kính lỗ, cơ cấu lắp, kích thước và khả năng tương thích với hệ D16 thay vì chỉ dựa vào hình dạng bên ngoài.

Ứng dụng thực tế

Chi tiết định vị hình chữ V D16 φ78×50×90°/120° có thể được ứng dụng trong:

• Gá hàn ống thép và thép tròn.

• Gá khung kết cấu cơ khí.

• Hàn các cụm chi tiết dạng ống.

• Đồ gá lắp ráp cơ khí.

• Jig hàn và jig kiểm tra.

• Đồ gá cho dây chuyền sản xuất.

• Gá các chi tiết có biên dạng tròn hoặc cong.

Vì sao nên sử dụng chi tiết định vị chữ V trên bàn gá D16?

Sử dụng phụ kiện chuyên dụng giúp người vận hành dễ dàng xây dựng phương án gá phù hợp với từng sản phẩm. Thay vì chế tạo cữ đỡ riêng, người dùng có thể kết hợp các module D16 để thay đổi vị trí, điều chỉnh cao độ và xây dựng lại cấu hình gá khi sản phẩm thay đổi.

Đây là một trong những ưu điểm quan trọng của hệ thống bàn gá hàn 3D D16 trong các công việc hàn, lắp ráp và chế tạo đồ gá.
