Chi tiết định vị hình chữ V D16 Ø70×34×120° và Ø50×34×120° – Phụ kiện bàn gá hàn 3D

Chi tiết định vị hình chữ V D16 là gì?

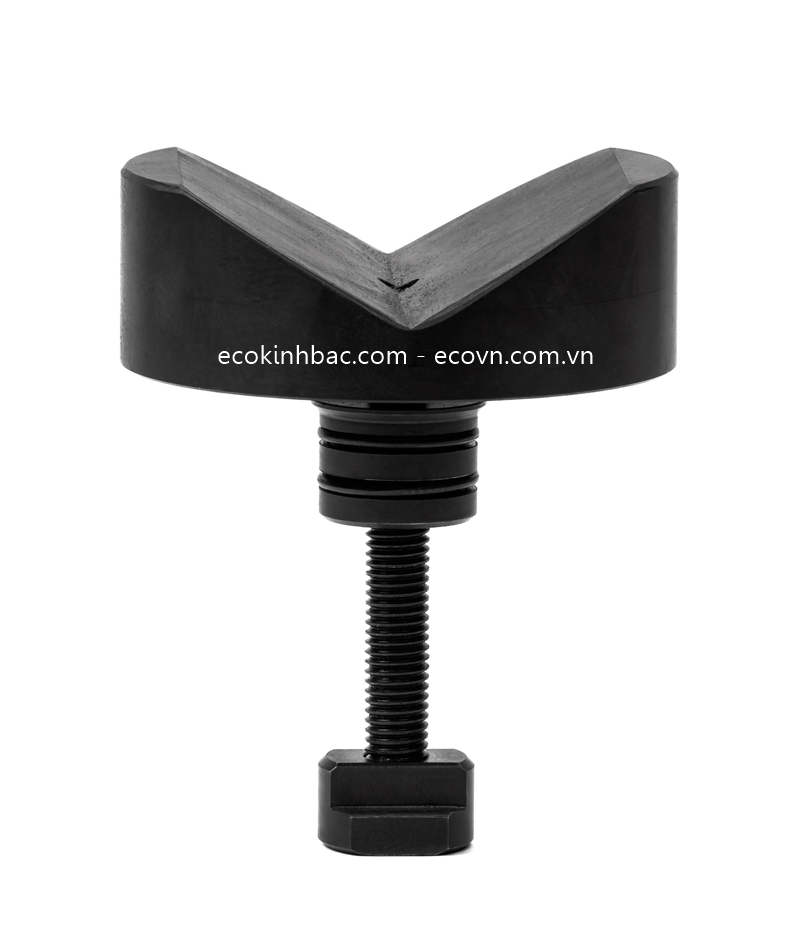

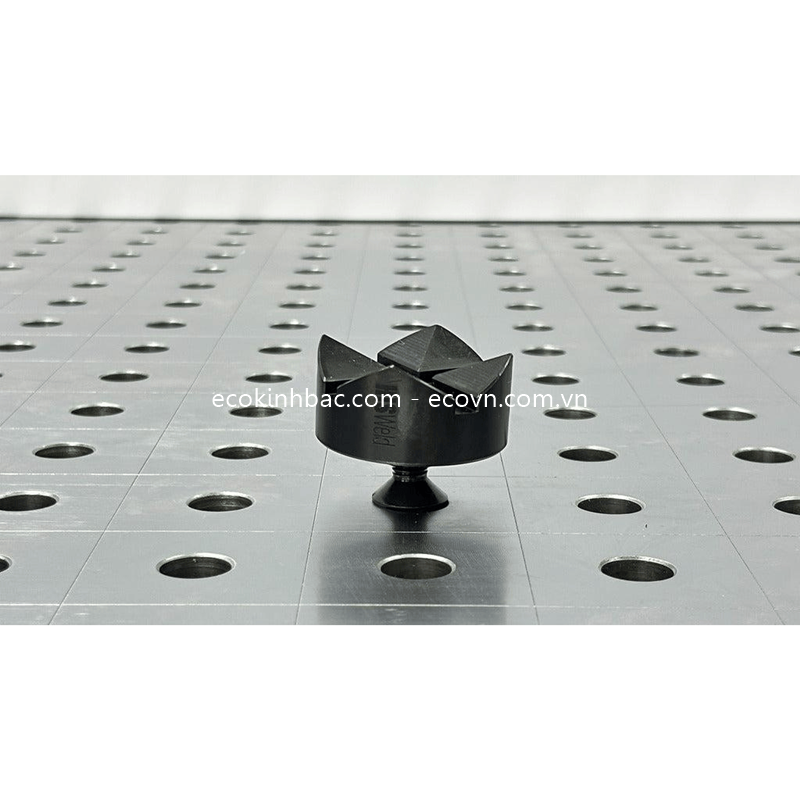

Chi tiết định vị hình chữ V (V-shaped positioning component) là phụ kiện được thiết kế để tạo điểm tựa dạng chữ V cho các chi tiết có biên dạng tròn hoặc cong. Phụ kiện sử dụng trên bàn gá hàn 3D D16, giúp chi tiết được đặt đúng vị trí và hạn chế dịch chuyển trong quá trình gá lắp, hàn hoặc kiểm tra.

ECO Kinh Bắc cung cấp hai quy cách phổ biến:

• Ø70 × 34 × 120°

• Ø50 × 34 × 120°

Trong đó, góc 120° là góc của bề mặt định vị hình chữ V; kích thước Ø70 hoặc Ø50 thể hiện quy cách đường kính của chi tiết định vị theo mẫu sản phẩm.

Công dụng của chi tiết định vị chữ V D16

1. Tạo điểm tựa cho chi tiết tròn

Rãnh chữ V tạo hai mặt tiếp xúc với chi tiết, phù hợp để tựa:

• Ống thép.

• Thanh tròn.

• Trục và chi tiết dạng trụ.

• Chi tiết có bề mặt cong.

• Các bộ phận dạng ống trong kết cấu cơ khí.

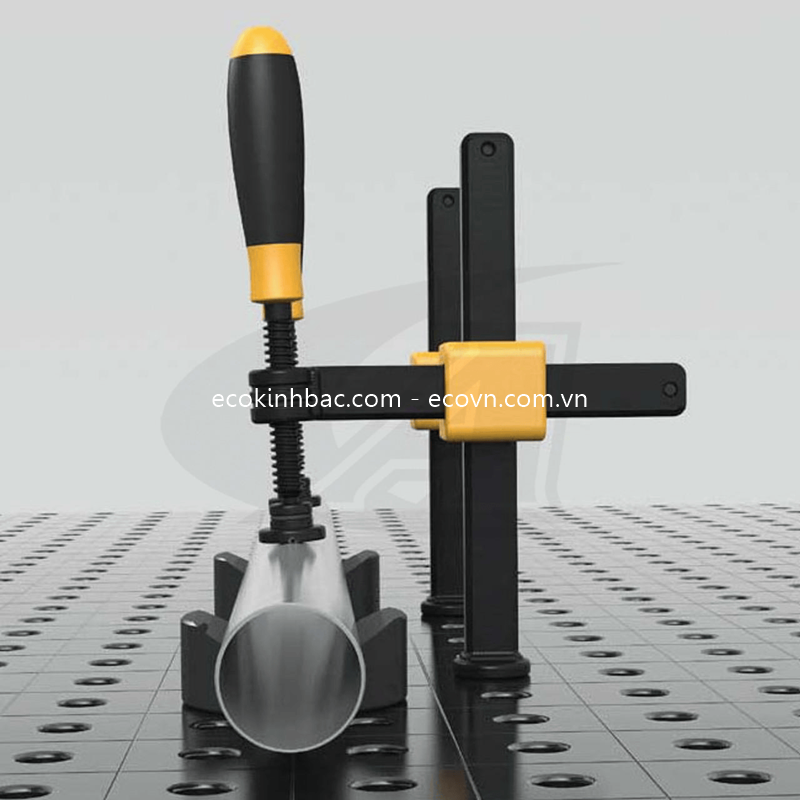

Thay vì đặt trực tiếp chi tiết tròn lên mặt bàn, chi tiết định vị chữ V tạo một vị trí tựa có định hướng rõ ràng hơn.

2. Hạn chế chi tiết bị lăn

Một vấn đề thường gặp khi gá ống hoặc thanh tròn là chi tiết dễ lăn, xoay hoặc thay đổi vị trí khi thao tác.

Bề mặt chữ V tạo hai hướng tựa giúp chi tiết nằm ổn định hơn. Khi kết hợp thêm chốt, cữ chặn hoặc kẹp, hệ thống gá có thể kiểm soát tốt hơn vị trí của phôi.

3. Hỗ trợ định vị khi hàn

Trong quá trình hàn kết cấu ống hoặc khung, việc giữ phôi đúng vị trí trước khi tack weld rất quan trọng.

Chi tiết định vị chữ V D16 có thể được sử dụng để:

Tựa phôi → căn chỉnh → chặn vị trí → kẹp giữ → hàn.

Cách bố trí này giúp người vận hành dễ dàng thiết lập lại vị trí khi sản xuất nhiều chi tiết giống nhau.

Hai quy cách Ø70×34×120° và Ø50×34×120° khác nhau thế nào?

Việc lựa chọn Ø50 hay Ø70 nên căn cứ vào kích thước phôi, không gian gá, vị trí lắp đặt và yêu cầu của đồ gá. Không nên chỉ lựa chọn theo đường kính phôi mà cần xem xét tổng thể hệ thống định vị.

Kết hợp với các phụ kiện bàn gá hàn D16

Chi tiết định vị chữ V phát huy hiệu quả tốt nhất khi được sử dụng cùng các phụ kiện khác trên hệ thống lỗ D16.

Một cấu hình gá cơ bản:

Bàn gá hàn D16 → Chi tiết định vị chữ V → Cữ chặn → Chốt định vị → Kẹp nhanh → Chi tiết tròn

Trong đó:

• Chi tiết chữ V: tạo điểm tựa và định hướng.

• Cữ chặn: xác định vị trí dừng của phôi.

• Chốt định vị: xác định vị trí tương quan của đồ gá/phôi.

• Kẹp nhanh: tạo lực giữ phôi.

• Height Regulator: sử dụng khi cần điều chỉnh cao độ điểm tựa.

• Adjusting Gasket: hỗ trợ bù cao độ hoặc khoảng cách khi cần.

Điều này giúp phân biệt rõ chức năng: chi tiết chữ V chủ yếu tạo điểm tựa/định hướng, trong khi chốt định vị xác định vị trí và kẹp tạo lực giữ.

Ứng dụng thực tế

Chi tiết định vị hình chữ V D16 Ø50×34×120° và Ø70×34×120° có thể ứng dụng trong nhiều công việc:

• Đồ gá hàn ống và kết cấu thép.

• Gá thanh tròn và chi tiết dạng trụ.

• Jig hàn khung máy.

• Jig lắp ráp cơ khí.

• Đồ gá kiểm tra kích thước.

• Gá các cụm chi tiết cần giữ cùng một vị trí trong quá trình sản xuất.

• Đồ gá sản xuất hàng loạt cần khả năng thiết lập vị trí lặp lại.

Đặc biệt, khi kết hợp với hệ thống lỗ D16, người dùng có thể thay đổi vị trí phụ kiện theo từng loại sản phẩm mà không cần chế tạo lại toàn bộ bàn gá.

Vì sao nên sử dụng chi tiết định vị chữ V thay vì kê phôi trực tiếp?

Đối với chi tiết tròn, việc kê trực tiếp trên mặt bàn phẳng có thể khiến phôi dễ lăn hoặc thay đổi vị trí.

Sử dụng chi tiết chữ V giúp tạo điểm tựa chuyên dụng cho biên dạng tròn, đồng thời thuận tiện kết hợp với cữ chặn, chốt và kẹp để xây dựng một hệ thống gá hoàn chỉnh.

Đây là giải pháp phù hợp khi doanh nghiệp thường xuyên thay đổi kích thước hoặc kiểu dáng sản phẩm và cần một hệ thống đồ gá có khả năng điều chỉnh.

Lưu ý khi lựa chọn

Khi lựa chọn V-shaped positioning component D16, nên kiểm tra:

1. Quy cách Ø50 hoặc Ø70.

2. Góc định vị 120°.

3. Kích thước và không gian lắp đặt.

4. Đường kính và hình dạng thực tế của phôi.

5. Vị trí lỗ D16 trên bàn gá.

6. Có cần kết hợp thêm chốt, cữ chặn hoặc kẹp hay không.

7. Yêu cầu về cao độ khi gá phôi.

Không nên xem chi tiết chữ V là một cơ cấu kẹp độc lập. Với các công việc hàn có lực tác động lớn, nên kết hợp thêm cơ cấu kẹp phù hợp để giữ phôi ổn định.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

ECO Kinh Bắc – Cung cấp phụ kiện bàn gá hàn 3D D16

ECO KINH BẮC cung cấp bàn gá hàn 3D và hệ thống phụ kiện D16 phục vụ đồ gá hàn, jig lắp ráp, gia công cơ khí và sản xuất kết cấu.

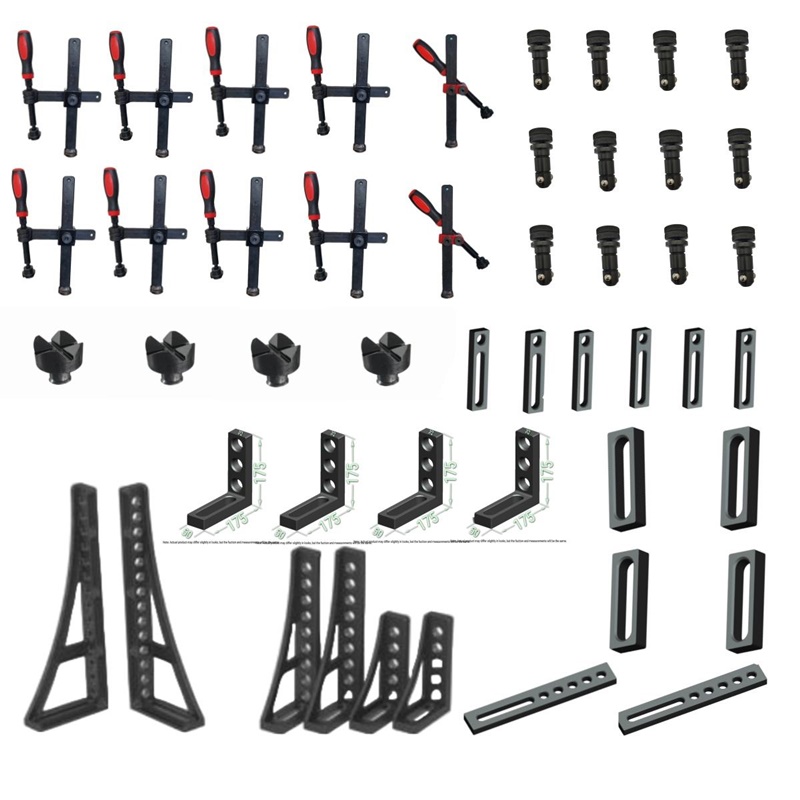

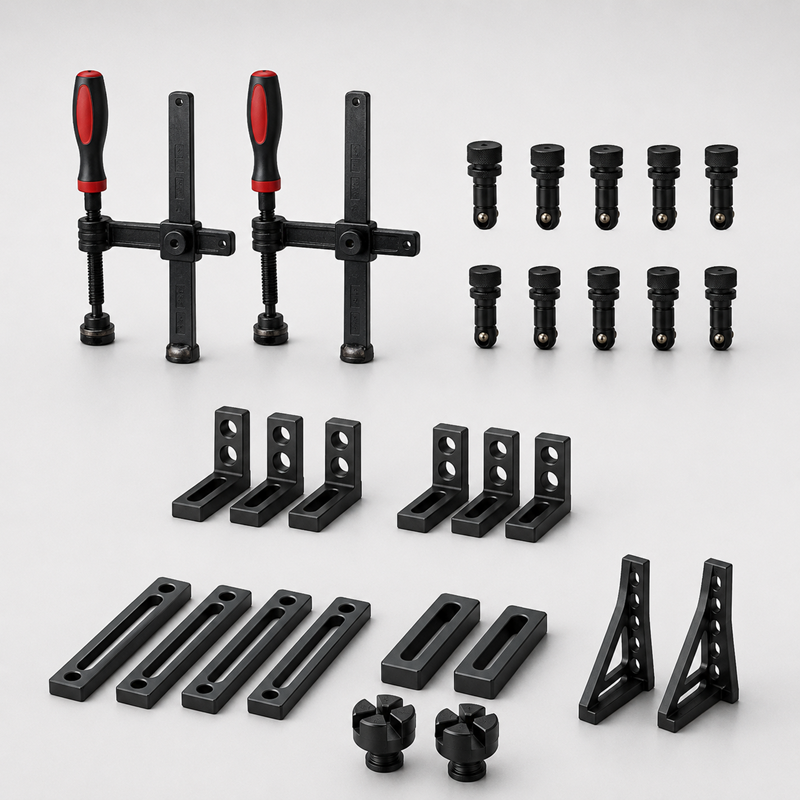

Khách hàng có thể lựa chọn đồng bộ các nhóm phụ kiện như chốt định vị, chốt khóa nhanh, cữ chặn, chi tiết chữ V, gá đỡ, thước định vị, Height Regulator, kẹp nhanh và các phụ kiện hỗ trợ gá phôi.

Liên hệ ECO Kinh Bắc để được tư vấn lựa chọn phụ kiện theo kích thước phôi, vị trí lỗ D16 và phương án gá thực tế.
