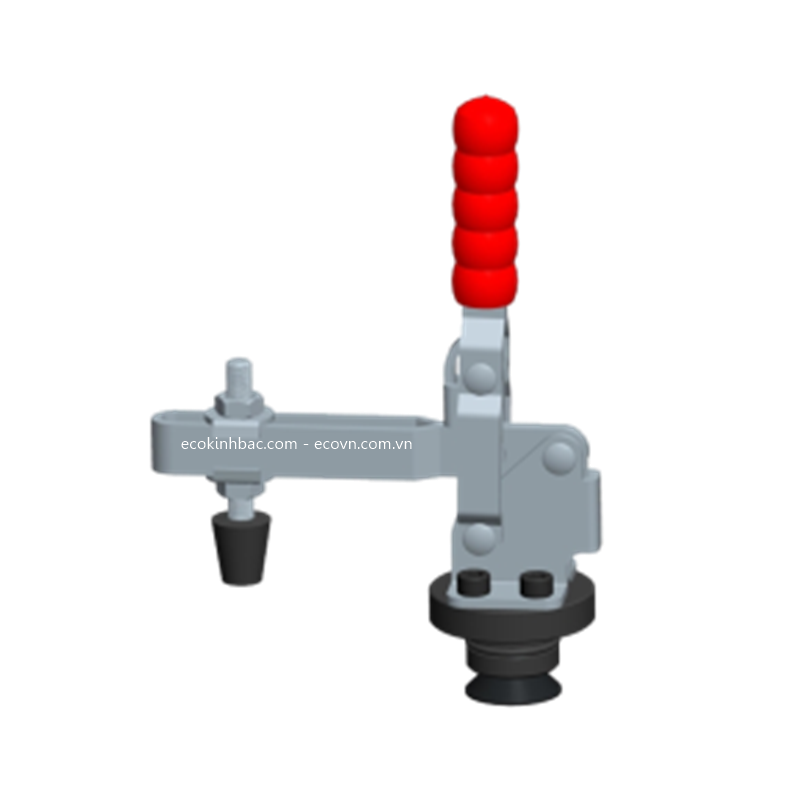

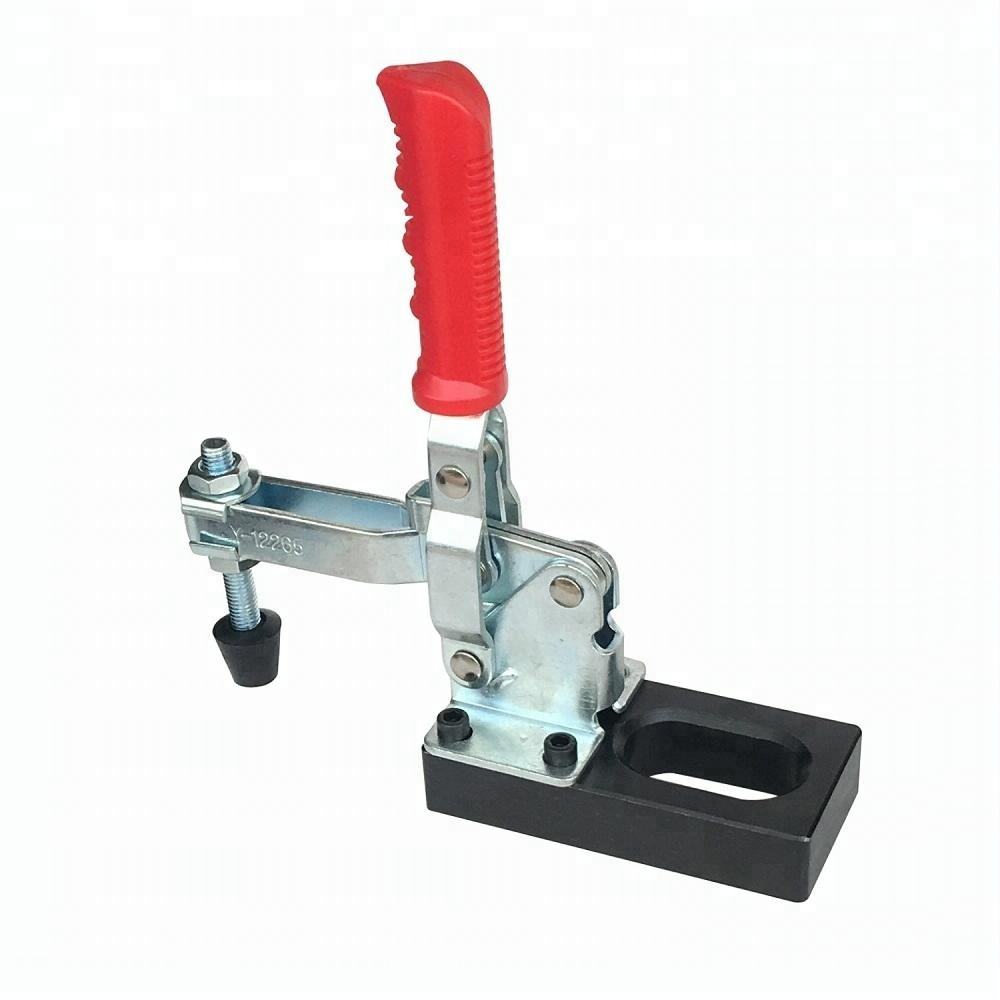

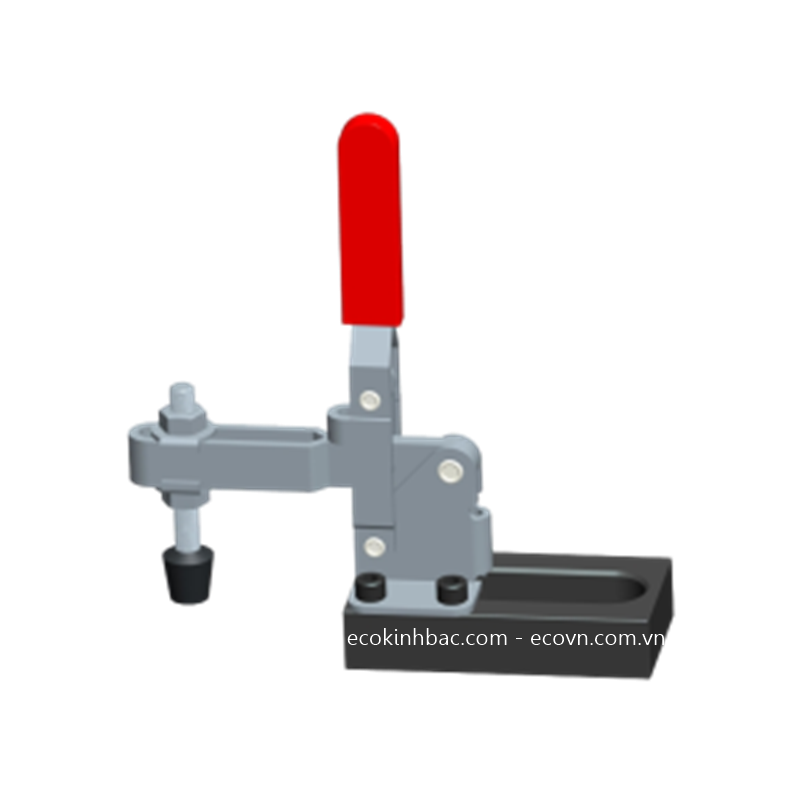

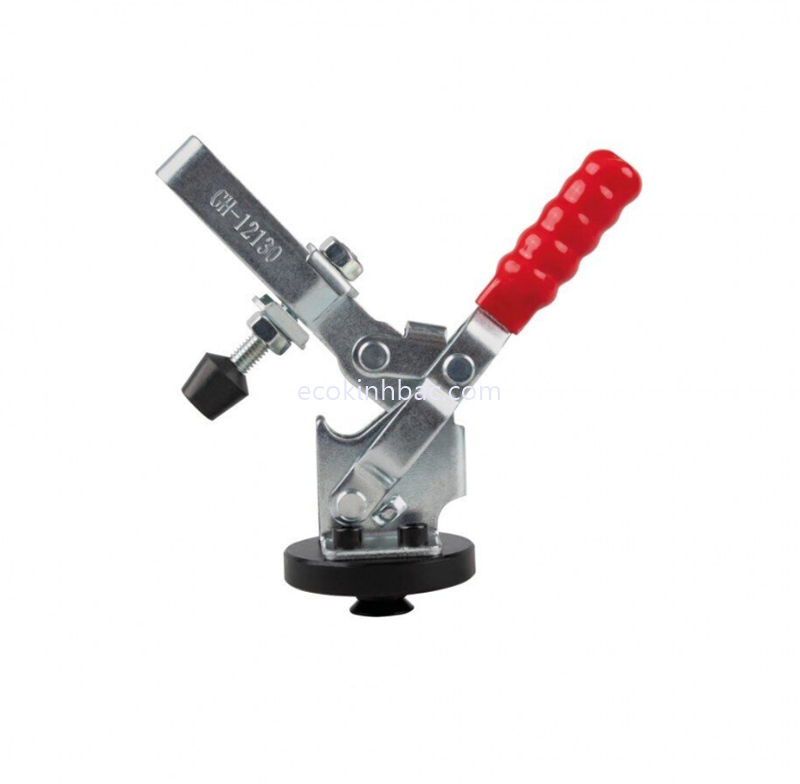

Chốt Kẹp Nhanh Đứng – Phụ Kiện Bàn Gá Hàn 3D D16

Chốt kẹp nhanh đứng D16 là gì?

Chốt kẹp nhanh đứng là phụ kiện thuộc hệ thống bàn gá hàn 3D D16, được sử dụng để tạo lực kẹp và giữ chi tiết ổn định trong quá trình gá hàn, lắp ráp hoặc gia công.

Khác với các chốt định vị có nhiệm vụ xác định vị trí, chốt kẹp nhanh đứng tập trung vào giữ và ép chi tiết vào điểm tựa hoặc mặt chuẩn. Cơ cấu thao tác nhanh giúp người dùng dễ dàng đóng/mở khi thay đổi phôi.

Đây là phụ kiện hữu ích khi doanh nghiệp cần gá nhiều sản phẩm liên tục và rút ngắn thời gian thao tác.

Công dụng của chốt kẹp nhanh đứng

1. Kẹp giữ chi tiết theo phương đứng

Chốt kẹp nhanh đứng tạo lực ép lên chi tiết theo hướng phù hợp với phương gá, giúp hạn chế hiện tượng phôi bị xê dịch trong quá trình hàn hoặc lắp ráp.

Đặc biệt, khi chi tiết đã được đặt trên các điểm tựa và cữ định vị, chốt kẹp giúp giữ phôi ổn định tại vị trí đã thiết lập.

2. Thao tác đóng/mở nhanh

Một ưu điểm quan trọng của cơ cấu kẹp nhanh là khả năng thao tác thuận tiện, phù hợp với các công việc phải tháo phôi và gá phôi nhiều lần.

Quy trình cơ bản:

Đặt phôi → định vị → đóng chốt kẹp → kiểm tra vị trí → hàn/lắp ráp → mở chốt → lấy phôi.

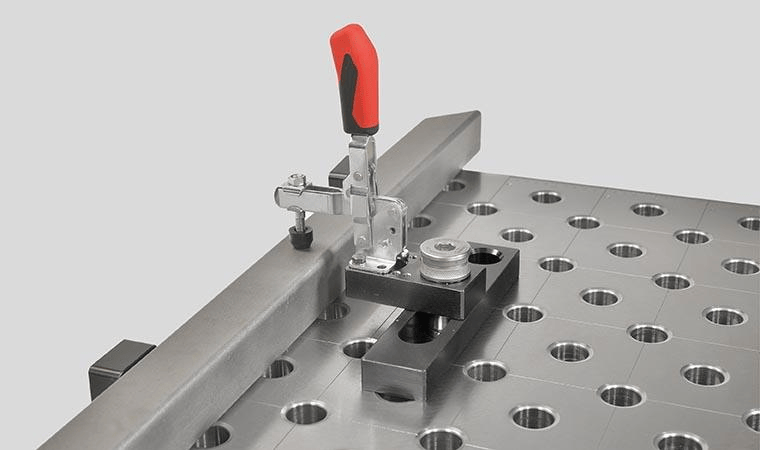

3. Hỗ trợ cố định phôi trong quá trình hàn

Trong quá trình hàn, nhiệt và lực tác động có thể làm chi tiết thay đổi vị trí nếu không được giữ phù hợp. Chốt kẹp nhanh đứng giúp duy trì vị trí của phôi sau khi đã được định vị.

Tuy nhiên, lực kẹp và vị trí đặt chốt cần được lựa chọn phù hợp với kích thước, hình dạng và độ cứng của chi tiết, tránh gây biến dạng phôi.

Kết hợp với các phụ kiện D16

Chốt kẹp nhanh đứng phát huy hiệu quả tốt nhất khi kết hợp với các phụ kiện khác trên bàn gá hàn 3D D16:

• Positioning Lock Pin: định vị và khóa phụ kiện.

• Positioning Ruler: tạo cữ và xác định vị trí.

• L/U Positioning Block: tạo mặt chuẩn và điểm chặn.

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.

• Height Regulator: điều chỉnh cao độ điểm tựa.

• Ống tròn Ø16 × 300 mm: tạo chiều cao và khoảng cách gá.

• Adjusting Gasket: căn chỉnh cao độ hoặc khoảng hở.

Một cấu hình gá điển hình:

Bàn gá D16 → điểm tựa → cữ định vị → đặt phôi → chốt kẹp nhanh đứng → cố định phôi.

Trong đó, định vị và kẹp là hai chức năng khác nhau: phụ kiện định vị xác định vị trí, còn chốt kẹp tạo lực giữ.

Chốt kẹp nhanh đứng khác gì chốt định vị?

Đây là điểm khách hàng thường dễ nhầm khi lựa chọn phụ kiện bàn gá hàn.

Vì vậy, chốt kẹp nhanh đứng không thay thế cho chốt định vị. Trong một đồ gá hoàn chỉnh, các phụ kiện thường phối hợp với nhau để vừa xác định đúng vị trí vừa giữ chắc chi tiết.

Ứng dụng thực tế

Chốt kẹp nhanh đứng D16 phù hợp với nhiều công việc:

• Gá hàn khung thép và thép hộp.

• Cố định tấm kim loại.

• Gá các chi tiết cơ khí trước khi hàn.

• Jig hàn và jig lắp ráp.

• Đồ gá kiểm tra.

• Gá sản phẩm trong dây chuyền sản xuất.

• Các công việc cần tháo – lắp phôi nhanh và lặp lại nhiều lần.

Đặc biệt phù hợp với các xưởng sản xuất nhiều mã sản phẩm, khi cấu hình đồ gá cần được thay đổi thường xuyên.

Ưu điểm khi sử dụng chốt kẹp nhanh đứng D16

• Thao tác kẹp và nhả nhanh.

• Hỗ trợ giữ phôi ổn định sau khi định vị.

• Phù hợp hệ thống bàn gá hàn D16.

• Có thể kết hợp linh hoạt với nhiều phụ kiện.

• Giúp giảm thời gian gá đặt.

• Thích hợp cho jig hàn, jig lắp ráp và sản xuất lặp lại.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

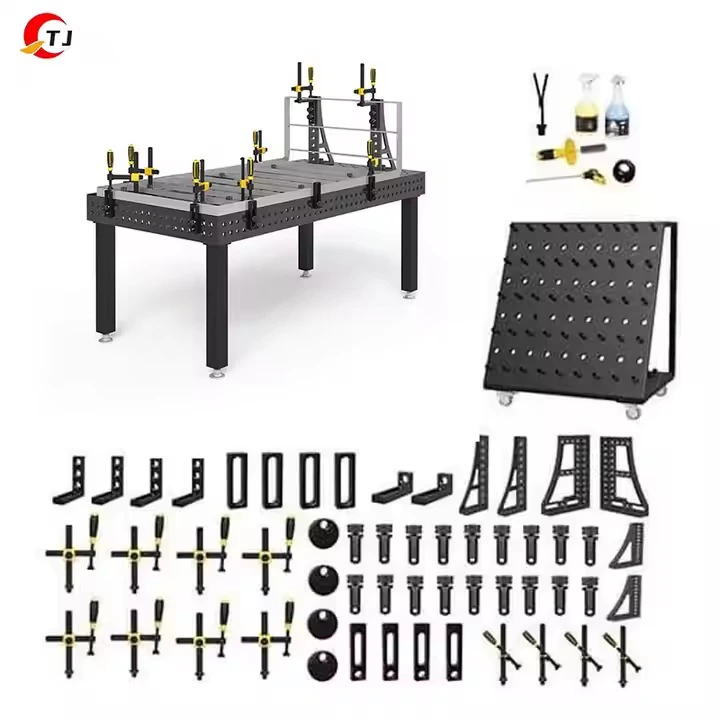

ECO Kinh Bắc – Phụ kiện bàn gá hàn 3D D16

CÔNG TY CỔ PHẦN ĐẦU TƯ KỸ THUẬT CÔNG NGHỆ ECO KINH BẮC cung cấp bàn gá hàn 3D D16 và hệ thống phụ kiện kẹp, định vị, đỡ, cữ chặn và căn chỉnh, phục vụ gia công cơ khí, hàn kết cấu, jig lắp ráp và sản xuất công nghiệp.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn chốt kẹp nhanh đứng D16 và các phụ kiện đi kèm dựa trên kích thước, hình dạng và phương án gá thực tế của khách hàng.
