Chốt Khóa Có Tay Cầm D16 – Phụ Kiện Bàn Gá Hàn 3D

Chốt khóa có tay cầm D16 là gì?

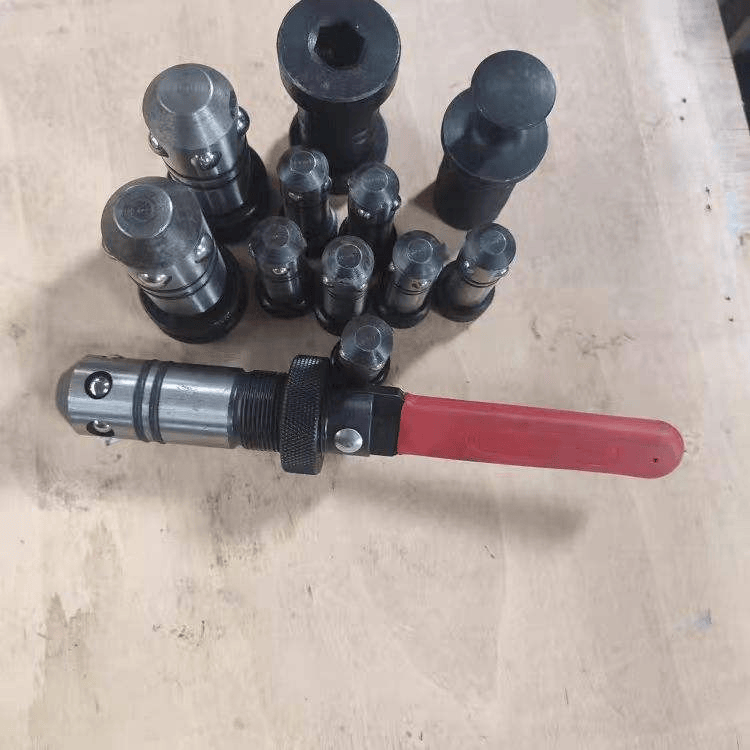

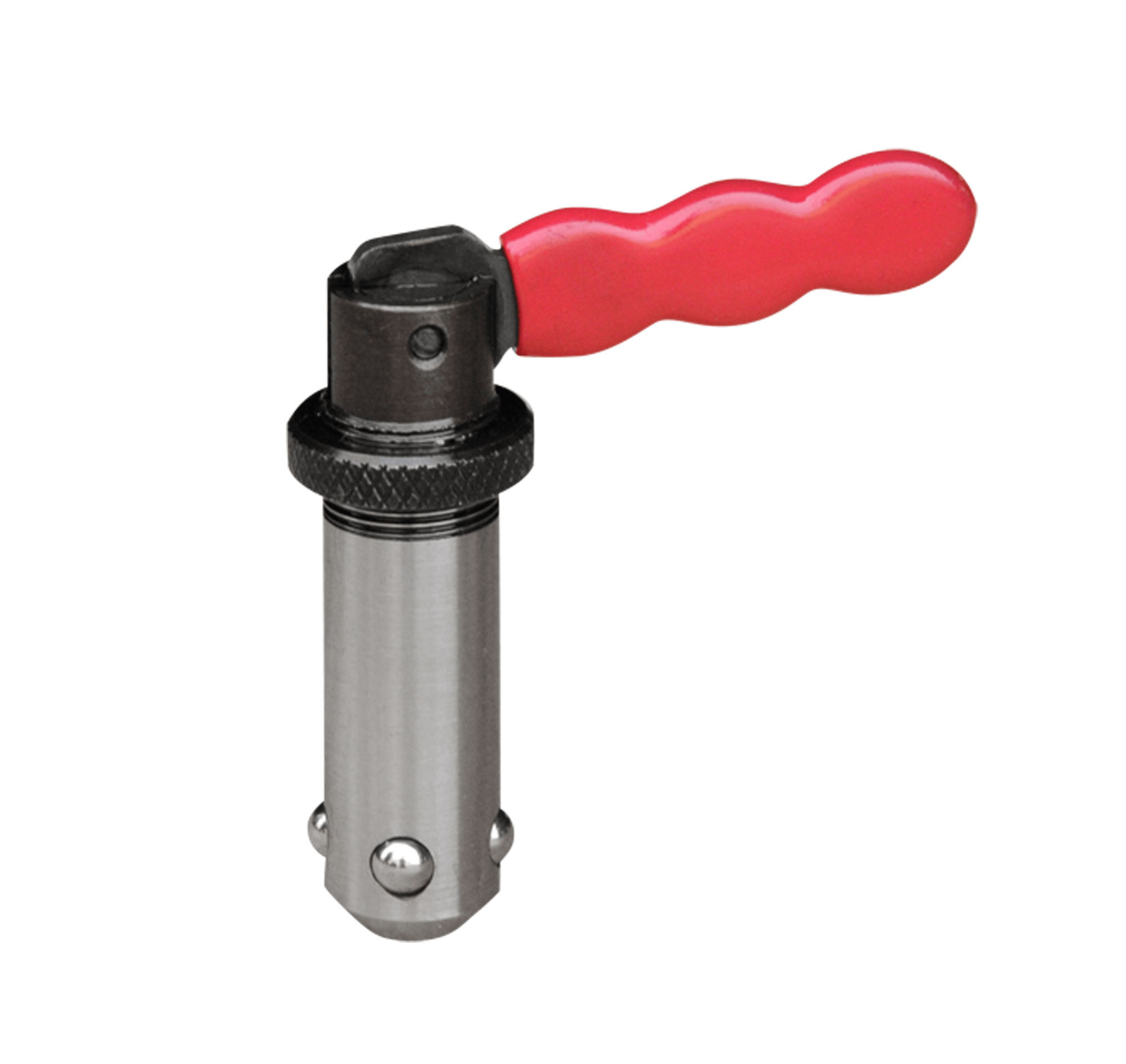

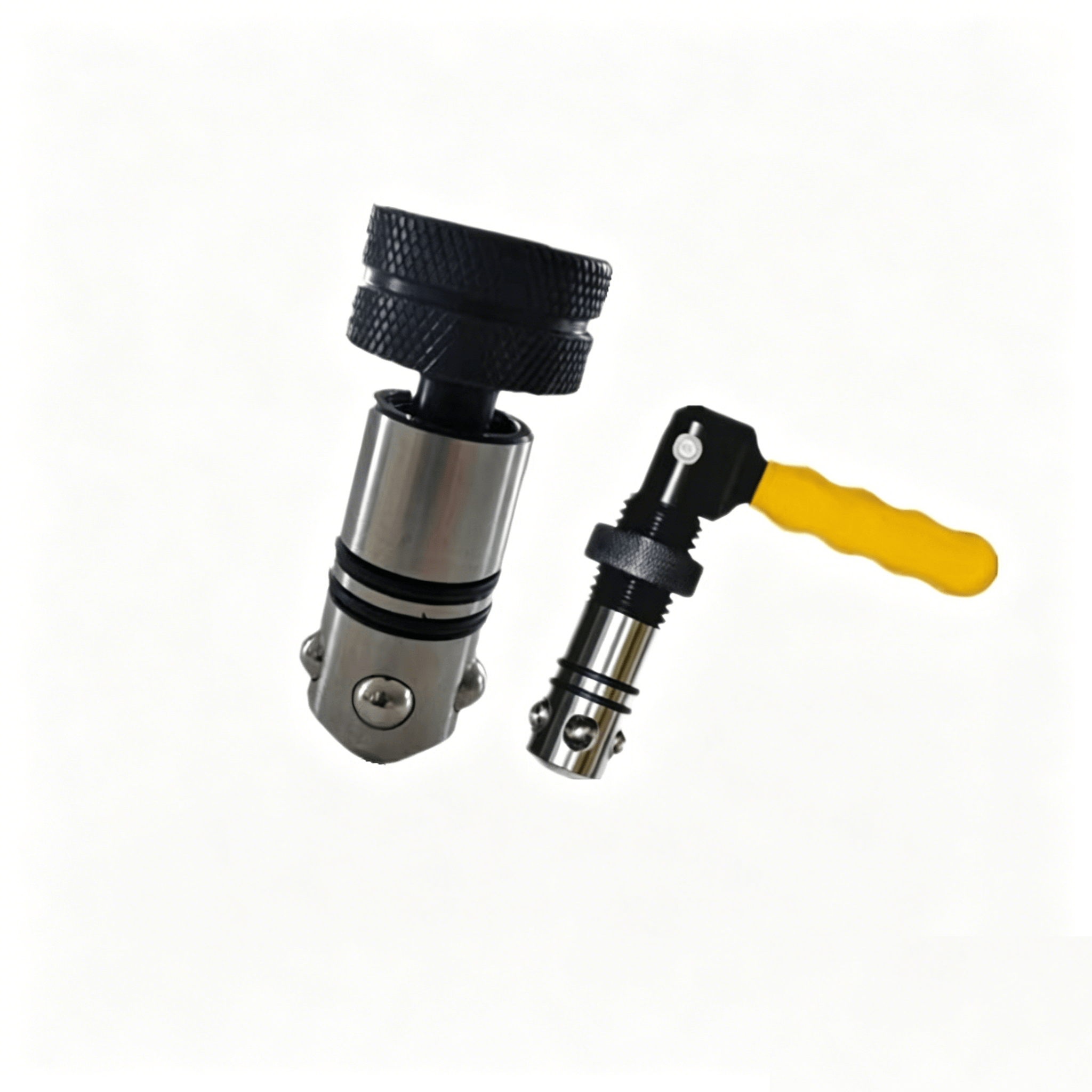

Chốt khóa có tay cầm (Handle Locking Pin) là phụ kiện dùng trên bàn gá hàn 3D D16, có nhiệm vụ khóa và cố định các phụ kiện tại vị trí mong muốn.

Điểm đặc trưng của sản phẩm là phần tay cầm, giúp người vận hành dễ dàng thao tác bằng tay khi lắp đặt, siết hoặc tháo chốt. Đây là giải pháp phù hợp với những đồ gá thường xuyên phải thay đổi vị trí phụ kiện và điều chỉnh cấu hình.

Công dụng của chốt khóa có tay cầm D16

1. Khóa và cố định phụ kiện

Chốt được sử dụng để cố định phụ kiện vào hệ thống lỗ D16, giúp phụ kiện duy trì vị trí sau khi đã được thiết lập.

Có thể sử dụng để khóa các thành phần như:

• Cữ định vị.

• Giá đỡ.

• Thước định vị.

• Khối định vị L/U.

• Phụ kiện góc.

• Các thành phần kết cấu của đồ gá.

2. Thao tác nhanh bằng tay

Phần tay cầm giúp người vận hành dễ nắm và xoay chốt trong quá trình lắp đặt hoặc tháo phụ kiện.

Ưu điểm này đặc biệt hữu ích khi:

• Thay đổi mã sản phẩm.

• Điều chỉnh lại vị trí cữ.

• Thiết lập jig mới.

• Tháo lắp phụ kiện nhiều lần trong ngày.

3. Hỗ trợ xây dựng đồ gá linh hoạt

Khi kết hợp nhiều phụ kiện D16, chốt khóa có tay cầm giúp tạo thành hệ thống đồ gá có thể tháo lắp và điều chỉnh theo từng sản phẩm.

Một cấu hình cơ bản:

Bàn gá D16 → phụ kiện định vị/đỡ → chốt khóa có tay cầm → cố định phụ kiện → đặt phôi → kẹp giữ.

Ứng dụng trên bàn gá hàn 3D D16

Chốt khóa có tay cầm phù hợp với nhiều loại đồ gá trong cơ khí như:

• Jig hàn: cố định cữ và giá đỡ trong quá trình hàn.

• Jig lắp ráp: thiết lập nhanh vị trí các chi tiết.

• Đồ gá kiểm tra: giữ các thành phần định vị theo cấu hình yêu cầu.

• Gá khung thép, thép hộp: kết hợp với các khối và phụ kiện định vị.

• Đồ gá sản xuất nhiều mã hàng: dễ dàng thay đổi vị trí phụ kiện.

Kết hợp với các phụ kiện D16

Chốt khóa có tay cầm có thể phối hợp với nhiều phụ kiện bàn gá hàn 3D D16:

• Positioning Lock Pin: định vị và khóa phụ kiện.

• Positioning Ruler: tạo cữ và kích thước tham chiếu.

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.

• L/U Positioning Block: tạo mặt tựa và cữ chặn.

• Height Regulator: điều chỉnh cao độ.

• Ống tròn Ø16 × 300 mm: tạo kết cấu và chiều cao gá.

• Quick Clamp: tạo lực kẹp giữ phôi.

• Adjusting Gasket: căn chỉnh cao độ hoặc khoảng cách.

• Angle Component: hỗ trợ tạo góc và định hướng chi tiết.

Việc phối hợp các phụ kiện giúp phân chia rõ chức năng định vị – tựa – khóa – điều chỉnh – kẹp, từ đó tạo thành một bộ gá phù hợp với từng sản phẩm.

Chốt khóa có tay cầm khác gì chốt định vị?

Không nên nhầm chốt khóa với chốt định vị:

Vì vậy, chốt khóa có tay cầm chủ yếu dùng để khóa phụ kiện, không thay thế cho chốt định vị hoặc cơ cấu kẹp giữ phôi.

Ưu điểm nổi bật

• Tay cầm thuận tiện cho thao tác bằng tay.

• Dễ lắp đặt và tháo phụ kiện.

• Hỗ trợ thay đổi cấu hình đồ gá nhanh.

• Phù hợp với hệ thống bàn gá D16.

• Có thể kết hợp với nhiều phụ kiện định vị và gá hàn.

• Thích hợp cho jig hàn, jig lắp ráp và đồ gá cơ khí.

• Giúp hệ thống bàn gá linh hoạt khi sản xuất nhiều mã sản phẩm.

Lưu ý khi lựa chọn và sử dụng

Khi lựa chọn chốt khóa có tay cầm, cần kiểm tra:

• Đúng hệ D16 và kiểu kết nối tương thích.

• Kích thước chốt phù hợp với phụ kiện cần khóa.

• Cơ cấu tay cầm thuận tiện với vị trí thao tác thực tế.

• Khả năng khóa có đáp ứng yêu cầu của bộ gá hay không.

• Thường xuyên vệ sinh khu vực lỗ D16 để hạn chế xỉ hàn, phoi kim loại và bụi bẩn ảnh hưởng đến việc lắp đặt.
