Chốt Khóa Liên Kết Lục Giác Dài 24 mm – Phụ Kiện Bàn Gá Hàn 3D D16

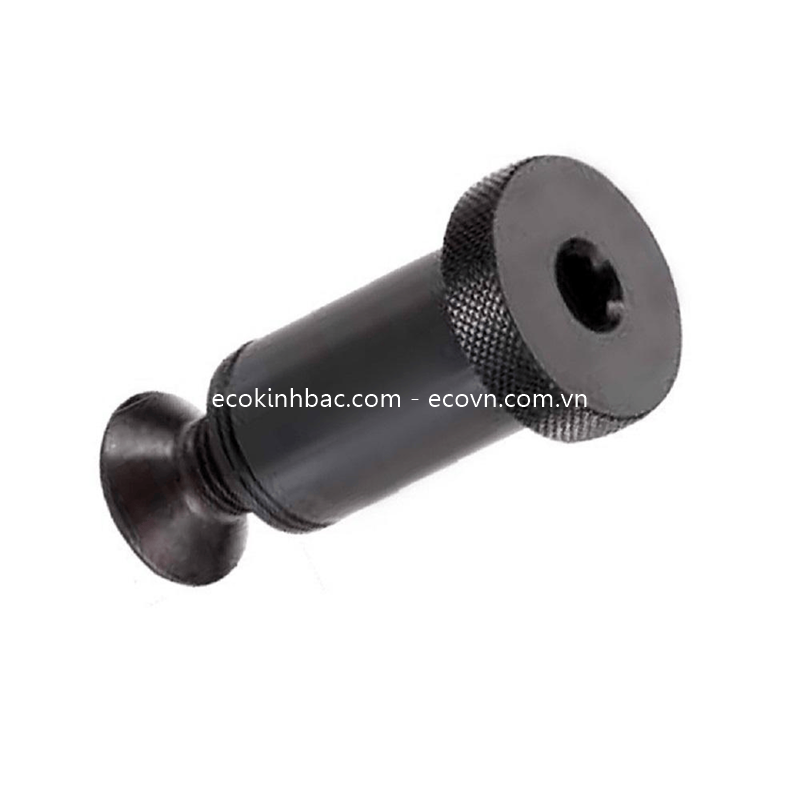

Chốt khóa liên kết lục giác dài 24 mm là gì?

Chốt khóa liên kết lục giác dài 24 mm là phụ kiện thuộc hệ thống bàn gá hàn 3D D16, được sử dụng để liên kết và cố định các phụ kiện tại vị trí mong muốn trên bàn gá.

Thiết kế dạng lục giác giúp thuận tiện khi thao tác siết hoặc tháo bằng dụng cụ phù hợp. Chiều dài 24 mm phù hợp với các cấu hình phụ kiện được thiết kế tương thích với hệ thống D16.

Đây là phụ kiện hỗ trợ quan trọng khi người dùng cần lắp ráp nhanh, cố định chắc chắn và thay đổi cấu hình đồ gá theo từng loại sản phẩm.

Thông số kỹ thuật

Lưu ý: Kích thước ren, vật liệu, tải trọng và cơ cấu khóa cần được xác nhận theo đúng catalogue/model thực tế của nhà sản xuất.

Công dụng của chốt khóa liên kết lục giác D16

1. Liên kết các phụ kiện trên bàn gá

Chốt khóa giúp tạo liên kết giữa phụ kiện và hệ thống bàn gá D16 hoặc giữa các thành phần trong một cấu hình đồ gá tương thích.

Sau khi phụ kiện được đặt đúng vị trí, chốt được khóa để giữ kết cấu ổn định trong quá trình sử dụng.

2. Cố định vị trí phụ kiện

Trong quá trình xây dựng đồ gá, người dùng thường phải điều chỉnh vị trí của cữ, giá đỡ hoặc các module định vị.

Chốt khóa liên kết giúp cố định phụ kiện sau khi đã điều chỉnh, hạn chế sự thay đổi vị trí ngoài ý muốn.

3. Hỗ trợ thay đổi đồ gá nhanh

Một ưu điểm của hệ thống bàn gá hàn 3D là khả năng thay đổi cấu hình theo từng sản phẩm.

Khi cần chuyển sang một sản phẩm khác, người vận hành có thể tháo chốt, di chuyển phụ kiện sang vị trí mới và khóa lại.

Quy trình cơ bản:

Bố trí phụ kiện → căn chỉnh vị trí → lắp chốt → khóa → kiểm tra → sử dụng.

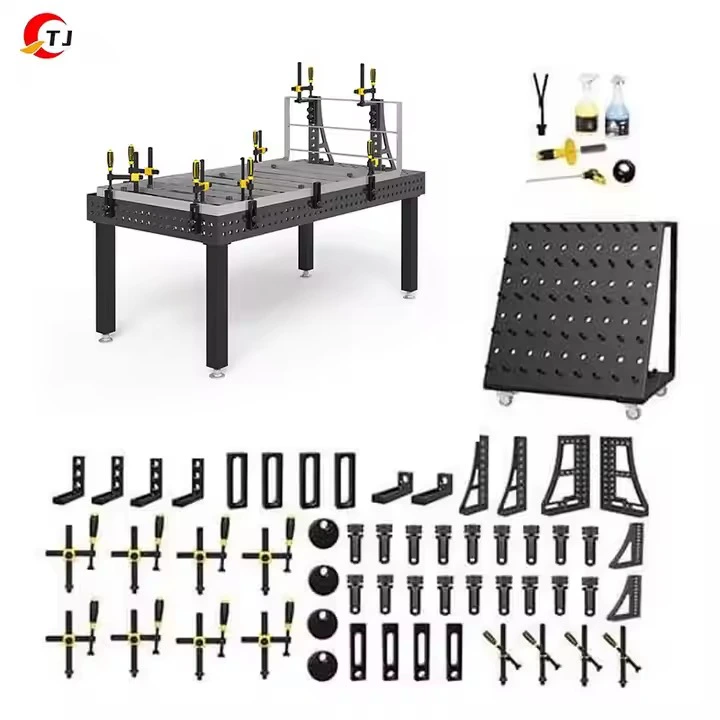

Ứng dụng trên bàn gá hàn 3D D16

Chốt khóa liên kết lục giác dài 24 mm có thể được sử dụng cùng nhiều loại phụ kiện D16 như:

• Cữ định vị.
• Giá đỡ khung.
• Thước định vị.
• Khối định vị L/U.
• Phụ kiện góc.
• Phụ kiện đỡ chi tiết tròn.
• Ống tròn Ø16.
• Các module kết cấu của đồ gá.

Nhờ đó, người dùng có thể xây dựng các cấu hình jig hàn, jig lắp ráp và đồ gá cơ khí theo hình dạng thực tế của sản phẩm.

Kết hợp với các phụ kiện D16

Chốt khóa liên kết lục giác không hoạt động độc lập mà thường được sử dụng cùng các phụ kiện khác:

• Positioning Ruler: xác định và tham chiếu vị trí.
• Positioning Lock Pin: định vị phụ kiện.
• Height Regulator: điều chỉnh cao độ.
• V-shaped Positioning Component: tạo điểm tựa cho chi tiết tròn.
• L/U Positioning Block: tạo mặt chuẩn và cữ chặn.
• Quick Clamp: tạo lực kẹp giữ phôi.
• Adjusting Gasket: căn chỉnh khoảng cách hoặc cao độ.
• Ống tròn Ø16 × 300 mm: tạo kết cấu và chiều cao gá.

Một hệ thống gá hoàn chỉnh có thể phân chia rõ:

Chốt định vị → xác định vị trí
Chốt khóa → cố định phụ kiện
Giá đỡ → tạo điểm tựa
Cữ chặn → giới hạn vị trí
Kẹp → giữ phôi

Cách phân chia này giúp việc thiết kế và điều chỉnh đồ gá dễ dàng hơn.

Chốt khóa liên kết khác gì chốt định vị?

Hai loại phụ kiện có chức năng gần nhau nhưng vai trò chính khác nhau:

Do đó, chốt khóa liên kết nên được lựa chọn dựa trên cơ cấu lắp và yêu cầu liên kết của phụ kiện, không nên sử dụng thay thế cho chốt định vị khi cần xác lập chuẩn vị trí chính xác.

Ứng dụng thực tế

Chốt khóa liên kết lục giác D16 phù hợp với:

• Đồ gá hàn khung thép.
• Gá thép hộp và kết cấu cơ khí.
• Jig lắp ráp.
• Jig hàn.
• Đồ gá kiểm tra.
• Đồ gá sản xuất nhiều mã sản phẩm.
• Các hệ thống cần tháo lắp và điều chỉnh phụ kiện thường xuyên.

Ưu điểm của chốt khóa liên kết lục giác dài 24 mm

• Thiết kế phù hợp với hệ thống phụ kiện D16 tương thích.
• Dạng lục giác thuận tiện cho thao tác khóa.
• Hỗ trợ cố định phụ kiện sau khi căn chỉnh.
• Tháo lắp thuận tiện khi thay đổi cấu hình đồ gá.
• Có thể kết hợp với nhiều phụ kiện D16.
• Phù hợp cho bàn gá hàn 3D, jig hàn và jig lắp ráp.

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

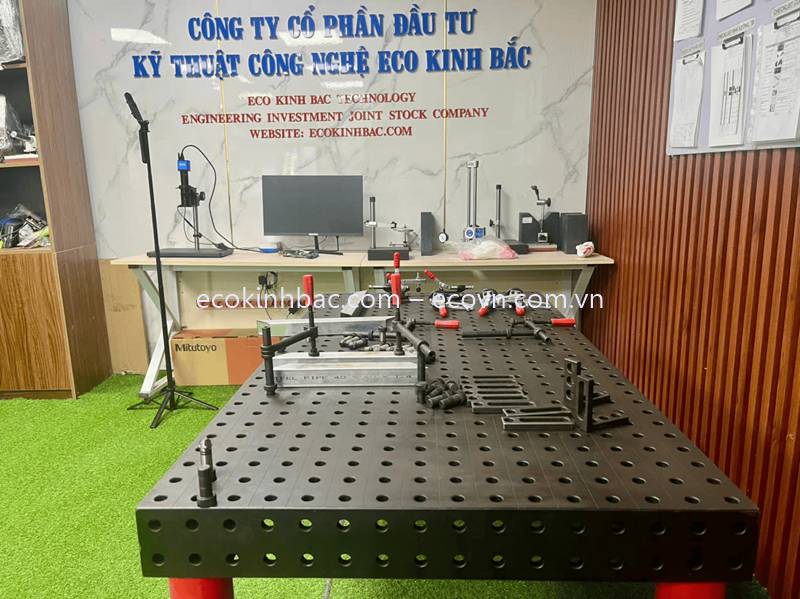

ECO Kinh Bắc – Cung cấp phụ kiện bàn gá hàn 3D D16

CÔNG TY CỔ PHẦN ĐẦU TƯ KỸ THUẬT CÔNG NGHỆ ECO KINH BẮC cung cấp bàn gá hàn 3D D16 và hệ thống phụ kiện định vị, khóa, kẹp, đỡ và căn chỉnh, phục vụ gia công cơ khí, hàn kết cấu, jig lắp ráp và sản xuất công nghiệp.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn chốt khóa liên kết lục giác dài 24 mm cùng các phụ kiện D16 phù hợp với kích thước phôi và phương án gá thực tế.
