Chốt Khóa Liên Kết Lục Giác Dài 36 mm – Phụ Kiện Bàn Gá Hàn 3D D16

Chốt khóa liên kết lục giác dài 36 mm là gì?

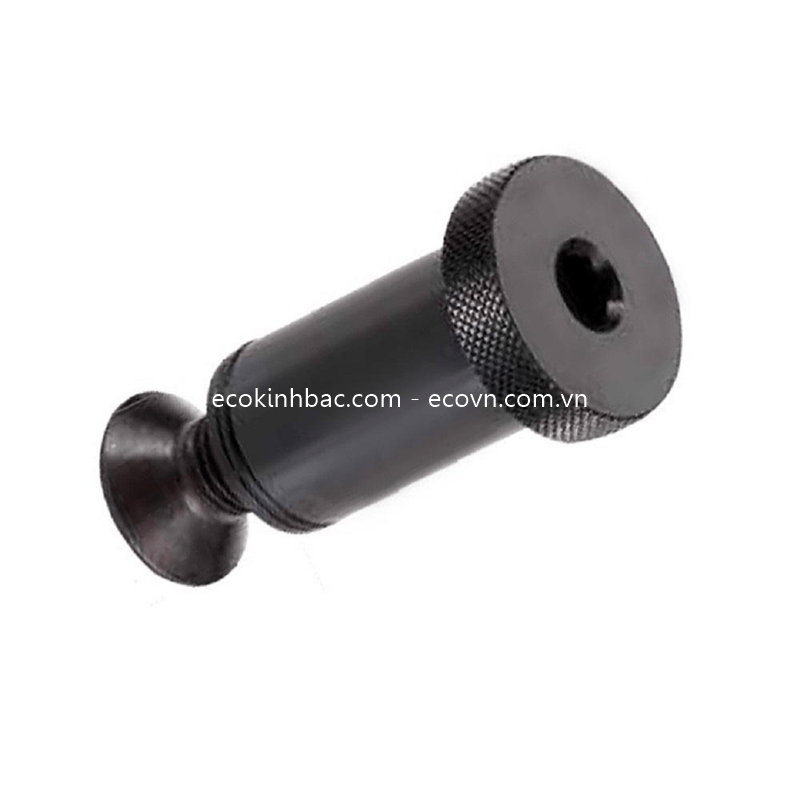

Chốt khóa liên kết lục giác dài 36 mm là phụ kiện sử dụng trong hệ thống bàn gá hàn 3D D16, có dạng đầu lục giác và chiều dài 36 mm, dùng để tạo liên kết và cố định các phụ kiện trong quá trình thiết lập đồ gá.

Thiết kế dạng lục giác giúp thuận tiện khi thao tác siết hoặc tháo bằng dụng cụ phù hợp. Chiều dài 36 mm đáp ứng nhu cầu liên kết trong những cấu hình phụ kiện có khoảng cách hoặc vị trí lắp đặt nhất định.

Đây là một phụ kiện nhỏ nhưng quan trọng trong việc lắp ráp, khóa và duy trì cấu hình của hệ thống đồ gá D16.

Thông số kỹ thuật

Lưu ý: Kích thước ren, vật liệu, tải trọng và cơ cấu khóa cụ thể cần được xác nhận theo đúng model/catalogue của nhà sản xuất.

Công dụng của chốt khóa liên kết lục giác

1. Liên kết các phụ kiện trong hệ thống D16

Chốt khóa liên kết được sử dụng để kết nối và cố định các thành phần của đồ gá, giúp các phụ kiện duy trì đúng vị trí sau khi lắp đặt.

Khi cần thay đổi cấu hình, người dùng có thể tháo chốt, điều chỉnh lại vị trí phụ kiện và khóa lại.

2. Cố định kết cấu đồ gá

Trong một bộ gá hàn, nhiều phụ kiện có thể được kết hợp thành một kết cấu. Chốt khóa liên kết giúp tạo sự liên kết giữa các thành phần, từ đó hình thành một hệ thống gá phù hợp với hình dạng của phôi.

Ví dụ:

Bàn gá D16 → phụ kiện liên kết → chốt khóa lục giác → giá đỡ/cữ → chi tiết.

3. Hỗ trợ điều chỉnh đồ gá nhanh

Một ưu điểm của hệ thống bàn gá 3D là khả năng thay đổi cấu hình theo từng sản phẩm. Chốt khóa liên kết giúp việc tháo – lắp và thiết lập lại các thành phần gá thuận tiện hơn.

Điều này phù hợp với các xưởng gia công có nhiều mã sản phẩm hoặc thường xuyên thay đổi kích thước phôi.

Ứng dụng trên bàn gá hàn 3D D16

Chốt khóa liên kết lục giác dài 36 mm có thể được sử dụng trong các cấu hình:

• Liên kết giá đỡ và cữ định vị.
• Cố định các thành phần của jig hàn.
• Liên kết phụ kiện tạo thành khung gá.
• Hỗ trợ lắp đặt các cơ cấu định vị.
• Xây dựng đồ gá cho chi tiết thép hộp, thép tấm và kết cấu cơ khí.
• Jig lắp ráp và đồ gá kiểm tra.

Đặc biệt hữu ích khi cần tạo một hệ thống gá có thể tháo lắp và điều chỉnh, thay vì cố định hoàn toàn bằng phương pháp hàn.

Kết hợp với các phụ kiện D16

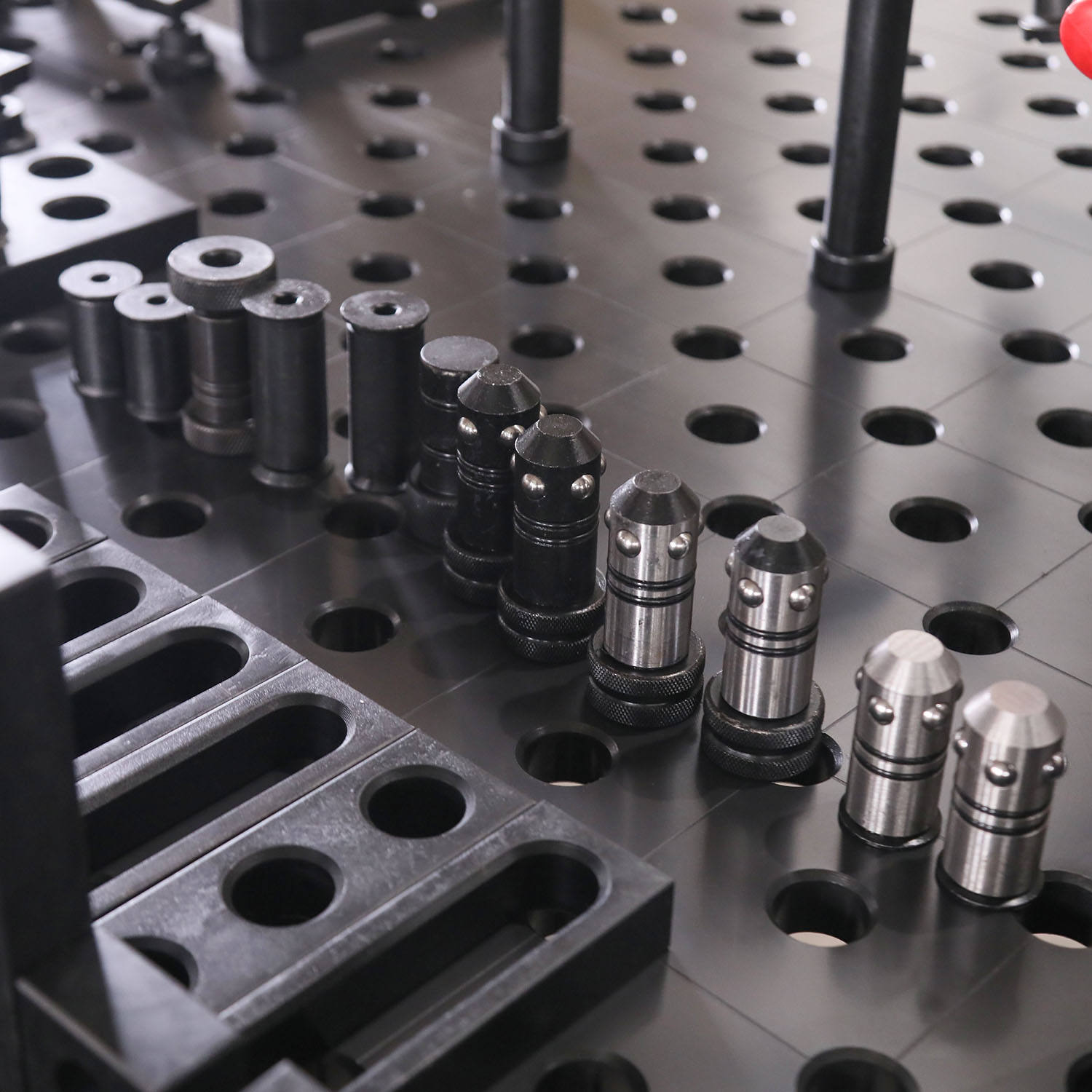

Chốt khóa liên kết có thể kết hợp với nhiều phụ kiện trong hệ thống bàn gá hàn D16:

• Ống tròn Ø16 × 300 mm: tạo kết cấu và chiều cao gá.
• Khớp kẹp định vị góc 180°: thay đổi hướng liên kết.
• V-shaped Positioning Component: tạo điểm tựa cho chi tiết tròn.
• Positioning Ruler: tạo cữ và tham chiếu vị trí.
• Height Regulator: điều chỉnh cao độ.
• L/U Positioning Block: tạo mặt tựa và cữ chặn.

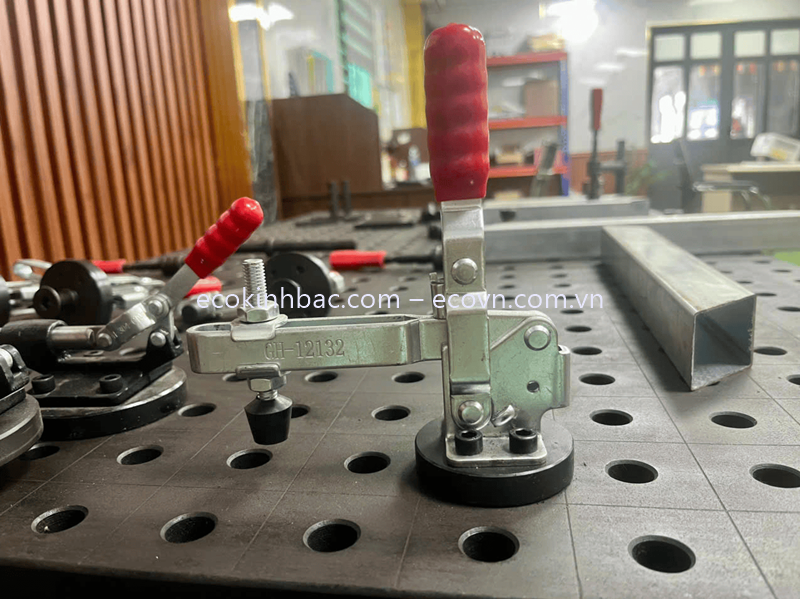

• Quick Clamp: kẹp giữ phôi.
• Adjusting Gasket: căn chỉnh khoảng cách hoặc cao độ.

Nhờ sự kết hợp này, người dùng có thể xây dựng hệ thống gá theo nguyên tắc:

Định vị → tựa → liên kết → khóa → kẹp giữ.

Chốt khóa liên kết khác gì chốt định vị?

Hai loại phụ kiện có chức năng khác nhau:

Vì vậy, chốt khóa liên kết không nên thay thế chốt định vị. Trong một hệ thống gá chính xác, mỗi phụ kiện đảm nhiệm một chức năng riêng và được kết hợp để tạo thành phương án gá hoàn chỉnh.

Ưu điểm của chốt khóa liên kết lục giác 36 mm

• Chiều dài 36 mm, phù hợp với các cấu hình gá tương thích.
• Đầu lục giác thuận tiện cho thao tác lắp đặt.
• Hỗ trợ liên kết và cố định các thành phần của đồ gá.
• Có thể tháo lắp khi cần thay đổi cấu hình.
• Kết hợp linh hoạt với phụ kiện bàn gá hàn D16.
• Phù hợp cho jig hàn, jig lắp ráp và đồ gá cơ khí.

ECO Kinh Bắc – Cung cấp phụ kiện bàn gá hàn 3D D16

CÔNG TY CỔ PHẦN ĐẦU TƯ KỸ THUẬT CÔNG NGHỆ ECO KINH BẮC cung cấp bàn gá hàn 3D D16 và hệ thống phụ kiện định vị, liên kết, khóa, đỡ và kẹp, phục vụ gia công cơ khí, hàn kết cấu, jig lắp ráp và sản xuất công nghiệp.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn chốt khóa liên kết lục giác dài 36 mm và các phụ kiện D16 đồng bộ theo cấu tạo đồ gá và yêu cầu sử dụng thực tế.
