Chốt Khóa Từ Tính – Phụ Kiện Bàn Gá Hàn 3D D16

Chốt khóa từ tính D16 là gì?

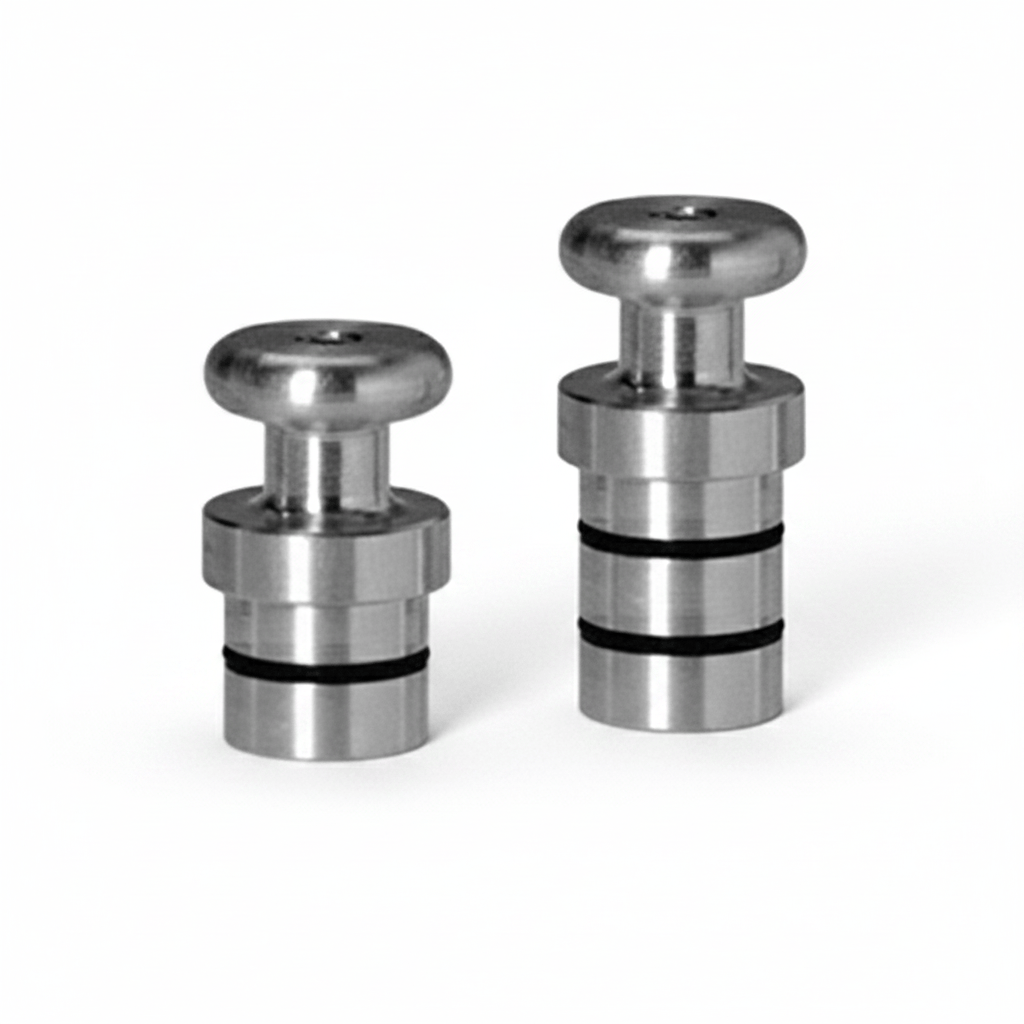

Chốt khóa từ tính (Magnetic Locking Pin) là phụ kiện sử dụng trong hệ thống bàn gá hàn 3D D16, hỗ trợ cố định phụ kiện tại vị trí mong muốn trên bàn gá.

Điểm nổi bật của loại chốt này là cơ cấu từ tính, giúp thao tác lắp đặt và giữ chốt thuận tiện hơn trong quá trình thiết lập đồ gá. Người vận hành có thể nhanh chóng bố trí, tháo hoặc thay đổi vị trí phụ kiện khi cần.

Đây là phụ kiện phù hợp với các công việc yêu cầu thay đổi cấu hình gá thường xuyên, đặc biệt trong jig hàn, jig lắp ráp và sản xuất nhiều mã sản phẩm.

Thông số và đặc điểm

Lưu ý: Kích thước cụ thể, lực giữ của nam châm và tải trọng làm việc cần được xác nhận theo đúng model sản phẩm của nhà sản xuất.

Công dụng của chốt khóa từ tính D16

1. Cố định phụ kiện trên bàn gá

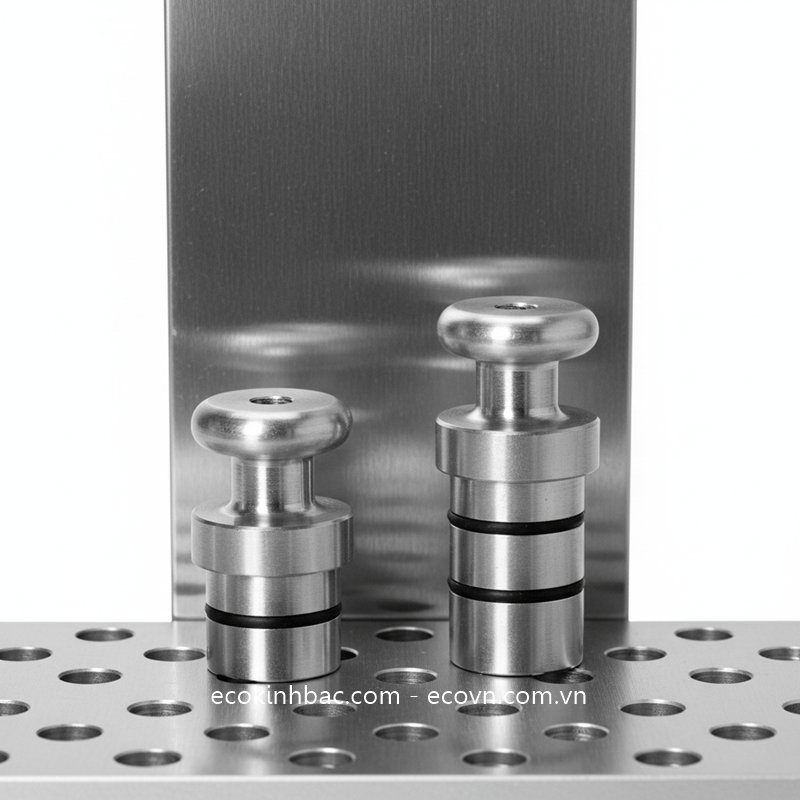

Chốt khóa từ tính được sử dụng để giữ phụ kiện tại vị trí đã lựa chọn trên bàn gá D16.

Sau khi bố trí cữ, giá đỡ hoặc phụ kiện định vị, chốt được sử dụng để khóa thành phần đó theo cấu hình của hệ thống.

2. Thao tác nhanh khi thiết lập đồ gá

So với các phương án khóa cần nhiều thao tác siết/tháo, cơ cấu từ tính hướng tới việc rút ngắn thời gian thao tác khi lắp đặt hoặc thay đổi phụ kiện.

Điều này đặc biệt hữu ích trong môi trường sản xuất cần thay đổi đồ gá liên tục.

3. Hỗ trợ thay đổi vị trí phụ kiện

Khi chuyển sang một sản phẩm khác, người vận hành có thể tháo khóa, di chuyển phụ kiện sang vị trí mới trên bàn D16 rồi thiết lập lại.

Nhờ đó, bàn gá hàn 3D có thể được sử dụng cho nhiều loại sản phẩm thay vì phải chế tạo một bộ gá riêng cho từng mã hàng.

Ứng dụng trên bàn gá hàn 3D D16

Chốt khóa từ tính có thể được sử dụng trong các cấu hình như:

Bàn gá D16 → phụ kiện đỡ/định vị → chốt khóa từ tính → cố định phụ kiện → đặt phôi → kẹp giữ.

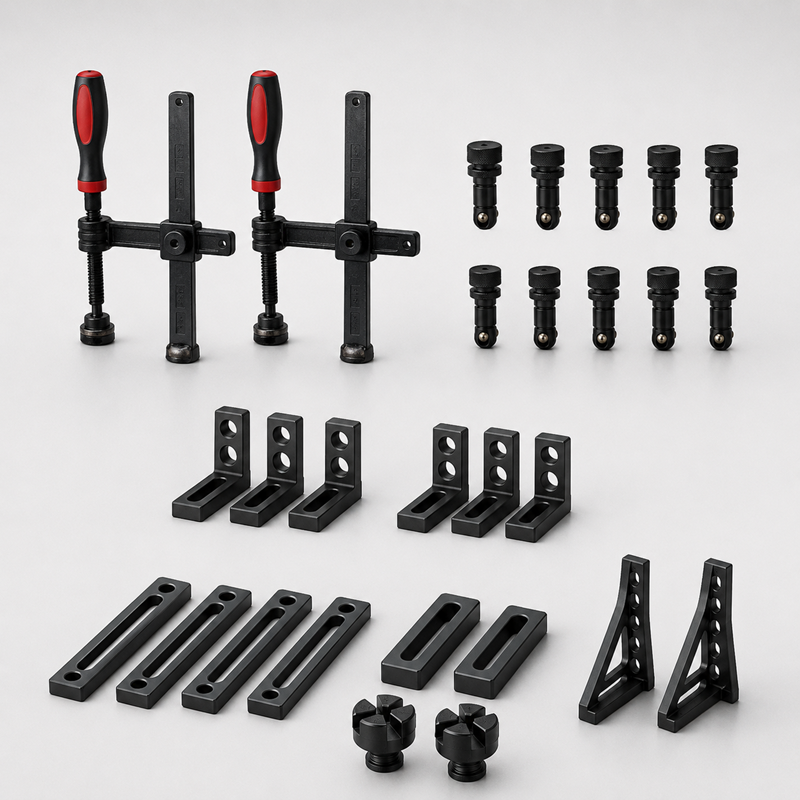

Một số phụ kiện có thể kết hợp gồm:

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.
• Positioning Ruler: tạo cữ và tham chiếu vị trí.
• L/U Positioning Block: tạo mặt tựa và cữ chặn.
• Height Regulator: điều chỉnh cao độ.
• Ống tròn Ø16 × 300 mm: tạo kết cấu và chiều cao gá.
• Quick Clamp: tạo lực kẹp giữ phôi.
• Adjusting Gasket: căn chỉnh cao độ hoặc khoảng cách.

Chốt khóa từ tính khác gì chốt định vị?

Đây là điểm cần phân biệt rõ khi lựa chọn phụ kiện:

Vì vậy, chốt khóa từ tính không thay thế hoàn toàn chốt định vị hoặc kẹp phôi. Trong một đồ gá hoàn chỉnh, mỗi phụ kiện đảm nhiệm một chức năng riêng và được phối hợp để tạo thành hệ thống gá ổn định.

Ưu điểm của chốt khóa từ tính

• Hỗ trợ thao tác lắp đặt và tháo phụ kiện nhanh.
• Phù hợp với hệ thống bàn gá hàn D16.
• Thuận tiện khi thay đổi cấu hình đồ gá.
• Giúp giảm thời gian thao tác trong quá trình gá đặt.
• Có thể kết hợp với nhiều phụ kiện D16.
• Phù hợp với jig hàn, jig lắp ráp và sản xuất nhiều mã sản phẩm.

Lưu ý khi sử dụng

Để đảm bảo hiệu quả khóa, cần kiểm tra:

• Chốt có đúng hệ D16 và tương thích với phụ kiện hay không.
• Bề mặt tiếp xúc có sạch, không bị phoi hoặc xỉ hàn cản trở hay không.
• Lực giữ của cơ cấu từ tính có phù hợp với ứng dụng hay không.
• Chốt khóa cần được sử dụng đúng mục đích, không mặc định thay thế cho kẹp cơ khí tạo lực giữ phôi.

Đặc biệt trong môi trường hàn, cần thường xuyên vệ sinh khu vực lỗ và bề mặt tiếp xúc để hạn chế ảnh hưởng của xỉ hàn, phoi kim loại và bụi bẩn.
