Cữ Định Vị Chữ V Điều Chỉnh Kèm Trục – Phụ Kiện Bàn Gá Hàn 3D D28

Cữ định vị chữ V điều chỉnh kèm trục D28 là gì?

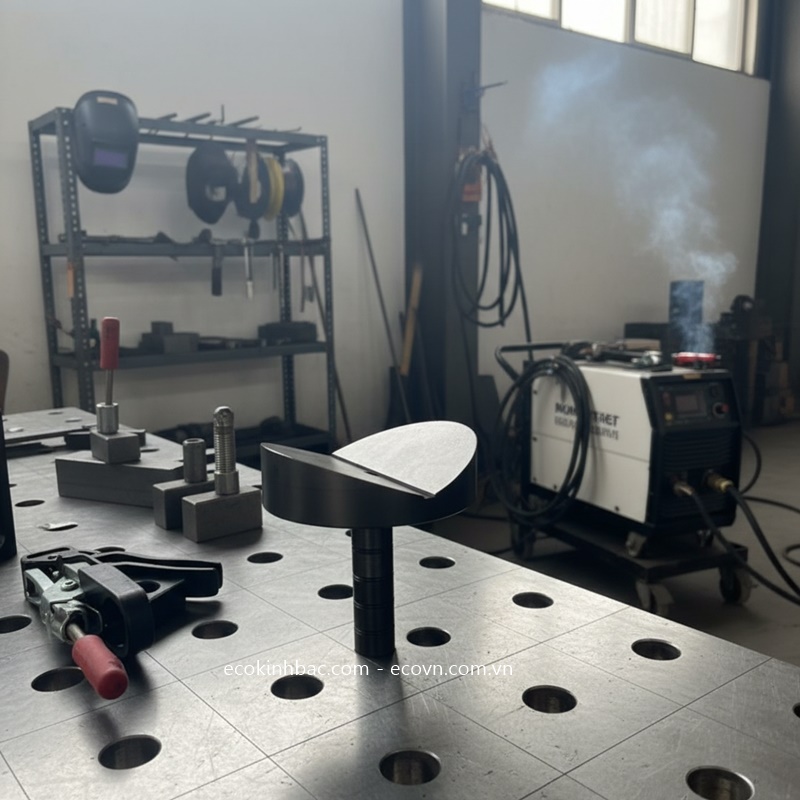

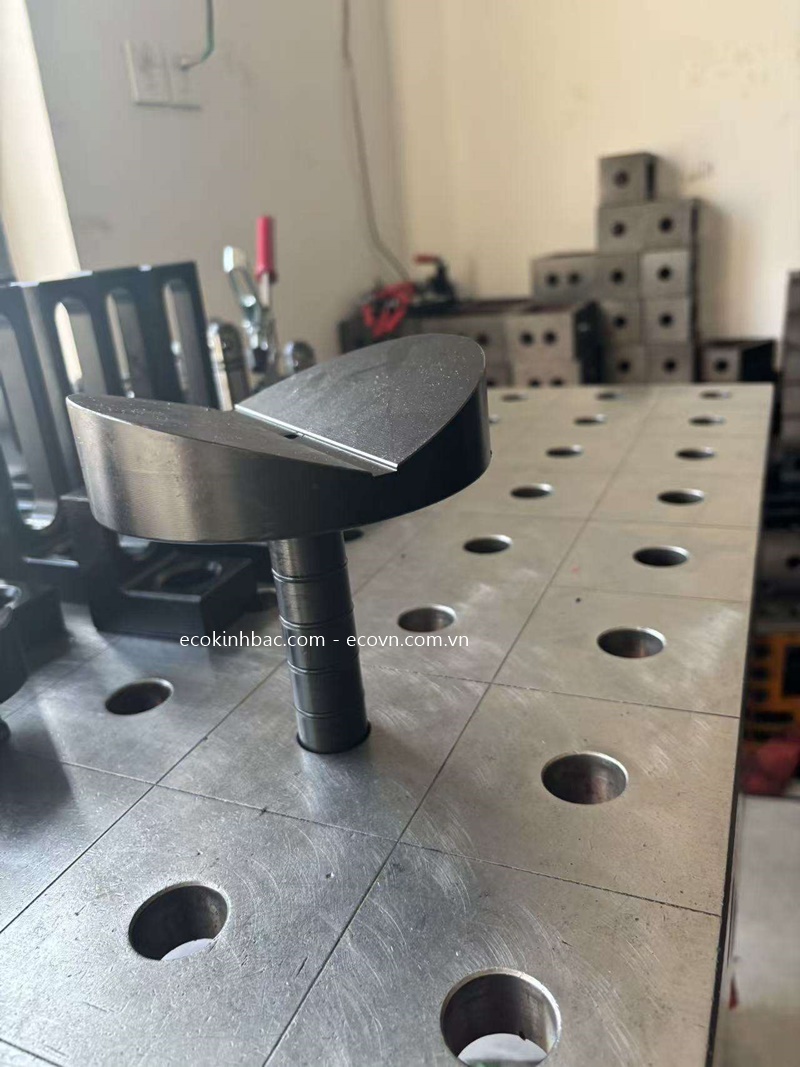

Cữ định vị chữ V điều chỉnh kèm trục D28 là phụ kiện chuyên dụng cho bàn gá hàn 3D D28, được thiết kế dạng chữ V kết hợp với trục điều chỉnh, cho phép thay đổi vị trí tựa theo yêu cầu gá thực tế.

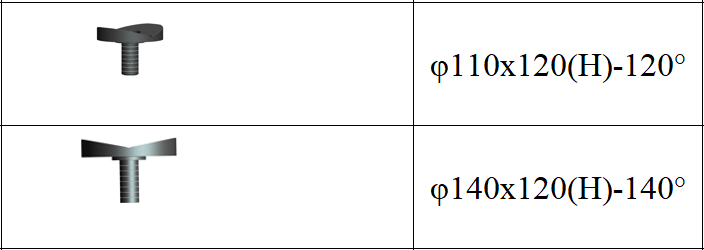

Sản phẩm có hai cấu hình góc chính là 120° và 140°, phù hợp với nhiều dạng chi tiết, đặc biệt là các chi tiết tròn, ống, thanh và những sản phẩm có biên dạng hoặc góc tiếp xúc đặc biệt.

So với cữ V cố định, thiết kế có trục điều chỉnh mang lại khả năng thay đổi vị trí điểm tựa, giúp người thợ linh hoạt hơn khi thiết lập đồ gá trên bàn D28.

Cấu hình cữ V D28 120° và 140°

Cữ định vị chữ V điều chỉnh có hai lựa chọn góc:

• Cấu hình 120°: góc mở rộng, tạo điểm tựa phù hợp cho nhiều dạng chi tiết có biên dạng tròn hoặc góc nghiêng.

• Cấu hình 140°: góc mở lớn hơn, phù hợp khi cần tạo vùng tiếp xúc rộng và khoảng tựa khác với cấu hình 120°.

Việc lựa chọn 120° hay 140° cần dựa trên hình dạng chi tiết, vị trí cần tựa và phương án gá cụ thể.

Ưu điểm của thiết kế điều chỉnh kèm trục

1. Điều chỉnh vị trí điểm tựa

Trục điều chỉnh cho phép thay đổi vị trí của cữ V, từ đó người dùng có thể thiết lập điểm tựa phù hợp với chiều cao hoặc vị trí của chi tiết.

Điều này hữu ích khi một bàn gá được sử dụng cho nhiều loại sản phẩm khác nhau.

2. Hỗ trợ định vị chi tiết dạng tròn

Hai mặt tựa của chữ V tạo thành điểm tiếp xúc thuận tiện cho các chi tiết dạng ống, trục, thanh tròn hoặc biên dạng tương tự.

Cữ V giúp chi tiết có vị trí tựa ổn định hơn trước khi thực hiện các bước định vị và kẹp.

3. Linh hoạt khi thay đổi đồ gá

Khi chuyển sang sản phẩm khác, người dùng có thể điều chỉnh lại vị trí cữ thay vì phải thay đổi toàn bộ hệ thống gá.

Đây là một trong những lợi thế của việc sử dụng phụ kiện điều chỉnh trong hệ thống bàn gá hàn 3D.

Ứng dụng thực tế

Cữ định vị chữ V điều chỉnh kèm trục D28 có thể được sử dụng trong:

• Gá ống tròn.

• Gá thanh và chi tiết dạng trụ.

• Định vị các chi tiết có góc nghiêng.

• Tựa chi tiết trước khi hàn.

• Căn chỉnh cụm chi tiết cơ khí.

• Chế tạo jig và đồ gá hàn.

• Gá các kết cấu có nhiều vị trí tựa.

• Lắp ráp và hàn các sản phẩm có hình dạng thay đổi.

Đặc biệt, khi trong xưởng có nhiều loại sản phẩm, khả năng điều chỉnh giúp người dùng dễ dàng thay đổi cấu hình gá theo từng công việc.

Kết hợp với các phụ kiện bàn gá hàn D28

Cữ định vị chữ V điều chỉnh không hoạt động độc lập mà có thể kết hợp với nhiều phụ kiện khác để tạo thành bộ gá hoàn chỉnh:

Cữ V + chốt định vị: tạo điểm tựa và xác định vị trí của chi tiết.

Cữ V + cữ chặn: vừa tựa chi tiết vừa giới hạn vị trí theo phương án gá.

Cữ V + kẹp nhanh: sau khi chi tiết được căn chỉnh, kẹp nhanh giúp giữ phôi trong quá trình hàn.

Cữ V + thước định vị: hỗ trợ xác định khoảng cách và vị trí giữa các điểm gá.

Cữ V + khối L/U: tạo thêm các mặt tựa khi gá khung, thanh hộp và kết cấu lớn.

Một cấu hình gá cơ bản có thể thực hiện theo trình tự:

Bàn gá D28 → lắp cữ V → điều chỉnh trục → đặt chi tiết → căn chỉnh → chốt định vị → kẹp → hàn.

Cữ định vị chữ V điều chỉnh khác gì khối V cố định?

Điểm khác biệt chính nằm ở khả năng điều chỉnh vị trí tựa.

• Khối V cố định: tạo điểm tựa chữ V với vị trí cố định.

• Cữ V điều chỉnh kèm trục: có thể thay đổi vị trí tựa để phù hợp với từng chi tiết.

• Chốt định vị: xác định vị trí cụ thể.

• Cữ chặn: tạo điểm giới hạn.

• Kẹp nhanh: ép và giữ phôi.

• Thước định vị: hỗ trợ tạo chuẩn và khoảng cách.

Do đó, cữ V điều chỉnh kèm trục đặc biệt phù hợp với các xưởng thường xuyên thay đổi sản phẩm và phương án gá.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Cữ định vị chữ V điều chỉnh kèm trục D28, với cấu hình 120° và 140°, giúp mở rộng khả năng lựa chọn điểm tựa và điều chỉnh vị trí khi gá các chi tiết có hình dạng khác nhau.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cữ V và bộ phụ kiện D28 phù hợp với hình dạng chi tiết, vị trí cần định vị và phương án gá thực tế.
