Đế Đỡ Góc 30° Bàn Gá Hàn 3D D28 – Phụ Kiện Định Vị Góc

Đế đỡ góc 30° D28 là gì?

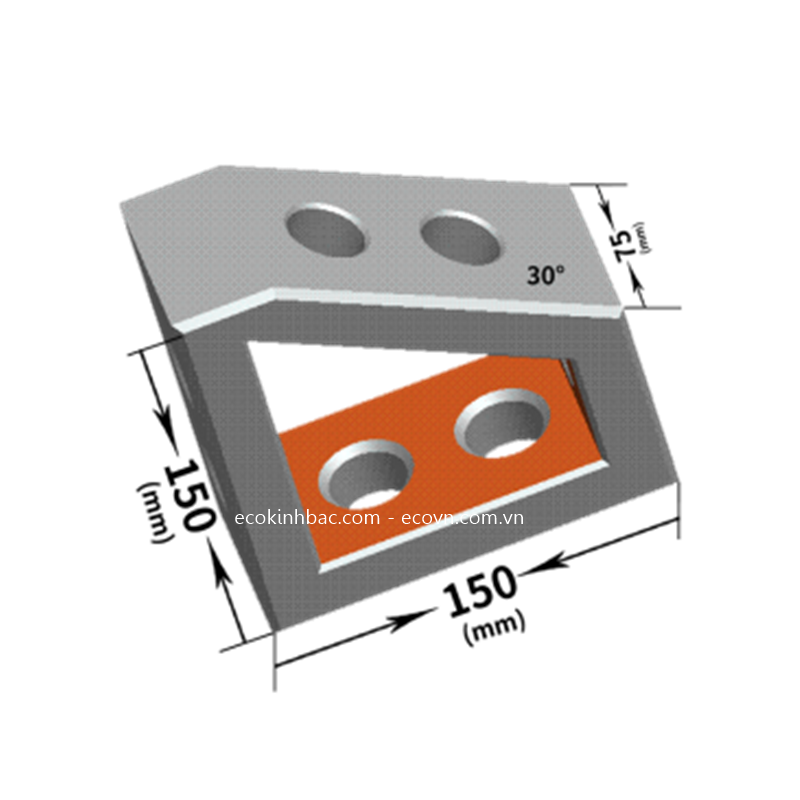

Đế đỡ góc 30° (30° Support base) là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để tạo điểm tựa và hỗ trợ giữ các chi tiết theo góc 30°.

Trong quá trình chế tạo khung, kết cấu thép hoặc các sản phẩm cơ khí có nhiều góc nghiêng, việc tạo đúng góc ngay từ bước gá phôi rất quan trọng. Đế đỡ góc 30° giúp người thợ có thêm một điểm chuẩn để tựa và căn chỉnh chi tiết trước khi kẹp và hàn.

Công dụng của đế đỡ góc 30°

1. Tạo điểm tựa cho chi tiết nghiêng

Thay vì phải tự chế các miếng đệm hoặc cữ tạm thời để giữ chi tiết nghiêng, đế đỡ góc 30° có thể được sử dụng làm điểm tựa trong hệ thống đồ gá.

Phụ kiện phù hợp khi cần gá:

• Thanh thép theo góc nghiêng.

• Khung và kết cấu có mặt nghiêng.

• Chi tiết dạng hộp.

• Cụm chi tiết cần tạo góc.

• Các sản phẩm có thiết kế không chỉ gồm góc 90°.

2. Hỗ trợ định vị trước khi hàn

Đế đỡ góc không phải là chốt định vị hay kẹp, mà chủ yếu đóng vai trò tạo mặt tựa và hỗ trợ thiết lập vị trí.

Một quy trình gá có thể thực hiện:

Đặt phôi → đế đỡ góc 30° → chốt/cữ định vị → kiểm tra góc → kẹp nhanh → hàn.

Cách bố trí này giúp người thợ dễ dàng căn chỉnh chi tiết trước khi thực hiện hàn đính.

3. Gá các kết cấu có góc nghiêng

Với những sản phẩm có nhiều góc khác nhau, việc sử dụng các phụ kiện hỗ trợ góc giúp hệ thống bàn gá D28 linh hoạt hơn.

Đế đỡ 30° có thể tạo một vị trí tựa cố định, sau đó kết hợp thêm các phụ kiện khác để giữ chi tiết ổn định trong quá trình gá và hàn.

Ứng dụng thực tế trong xưởng

Đế đỡ góc 30° D28 có thể sử dụng trong:

• Gá khung thép có chi tiết nghiêng.

• Hàn kết cấu dạng góc.

• Gá thanh hộp theo phương nghiêng.

• Chế tạo khung máy.

• Gá các cụm chi tiết cơ khí.

• Chế tạo jig và đồ gá hàn.

• Lắp ráp các kết cấu cần kiểm soát góc.

• Hỗ trợ căn chỉnh trước khi hàn cố định.

Đặc biệt, khi xưởng thường xuyên thay đổi mẫu sản phẩm, hệ thống phụ kiện D28 cho phép thay đổi vị trí đế đỡ và các điểm gá để phù hợp với từng loại phôi.

Kết hợp với các phụ kiện bàn gá D28

Đế đỡ góc 30° phát huy hiệu quả tốt hơn khi kết hợp với các phụ kiện khác trên bàn gá hàn 3D D28.

Có thể kết hợp với:

• Chốt định vị: xác định vị trí của chi tiết.

• Cữ chặn: tạo điểm giới hạn và mặt chuẩn.

• Kẹp nhanh: giữ và ép phôi vào vị trí.

• Khối L: tạo mặt tựa và hỗ trợ định vị.

• Khối U: đỡ các kết cấu lớn hoặc dài.

• V-block: tựa và định hướng chi tiết dạng tròn.

• Thước định vị: hỗ trợ xác định khoảng cách giữa các điểm gá.

• Cữ đo góc: kiểm tra góc trong quá trình căn chỉnh.

Nhờ kết hợp các phụ kiện này, người thợ có thể xây dựng một bộ gá phù hợp với hình dạng thực tế của sản phẩm thay vì phụ thuộc vào một cấu hình cố định.

Đế đỡ góc 30° khác gì chốt định vị và kẹp?

Mỗi phụ kiện trong hệ thống bàn gá có một chức năng riêng:

Vì vậy, đế đỡ góc 30° nên được xem là một bộ phận hỗ trợ tạo góc và mặt tựa, không thay thế hoàn toàn cho chốt định vị hoặc kẹp.

Linh hoạt cho nhiều bài toán gá hàn

Một ưu điểm của hệ thống bàn gá hàn 3D D28 là người dùng có thể kết hợp nhiều phụ kiện để xử lý các sản phẩm có hình dạng khác nhau.

Ví dụ với một khung có chi tiết nghiêng 30°, người thợ có thể sử dụng đế đỡ góc 30° để tạo mặt tựa, chốt định vị để xác định vị trí, cữ chặn để tạo chuẩn và kẹp nhanh để cố định phôi.

Sau khi gá xong, người thợ có thể kiểm tra lại kích thước và góc trước khi tiến hành hàn.

Bàn gá hàn kích thước 1000x1000mm

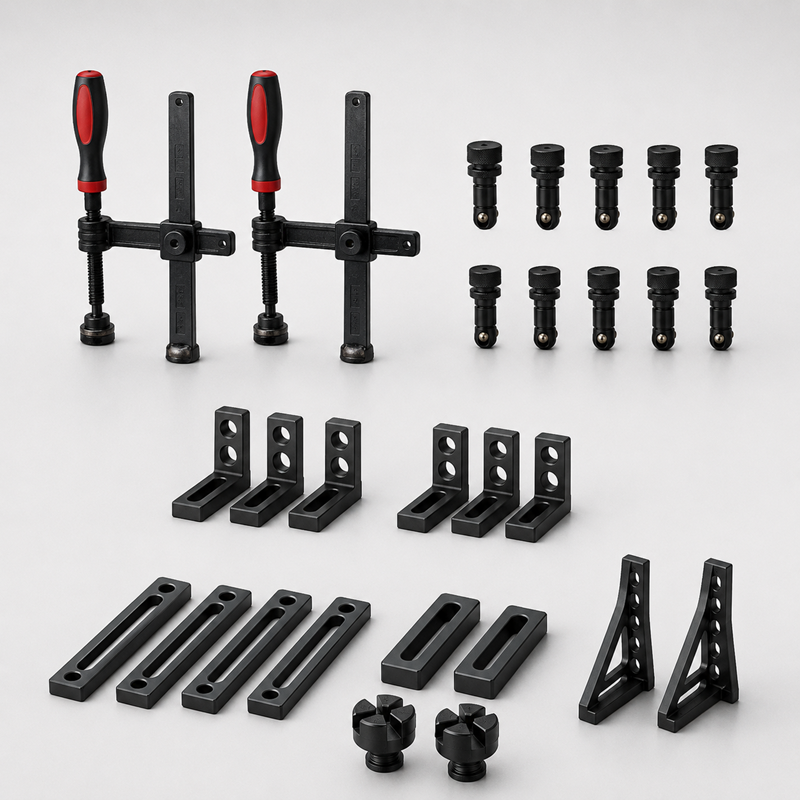

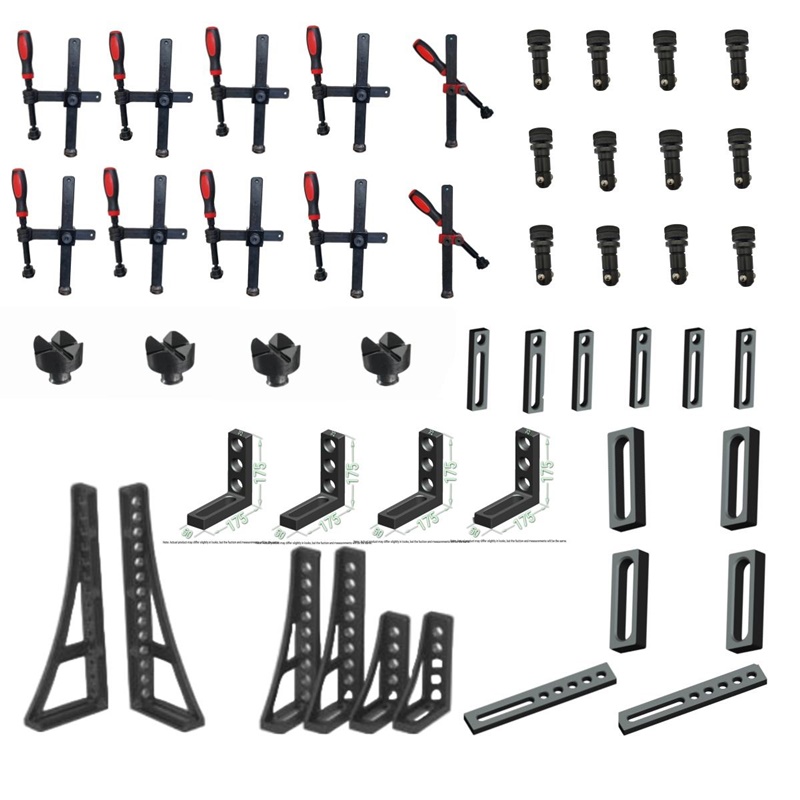

Kẹp bàn hàn và phụ kiện

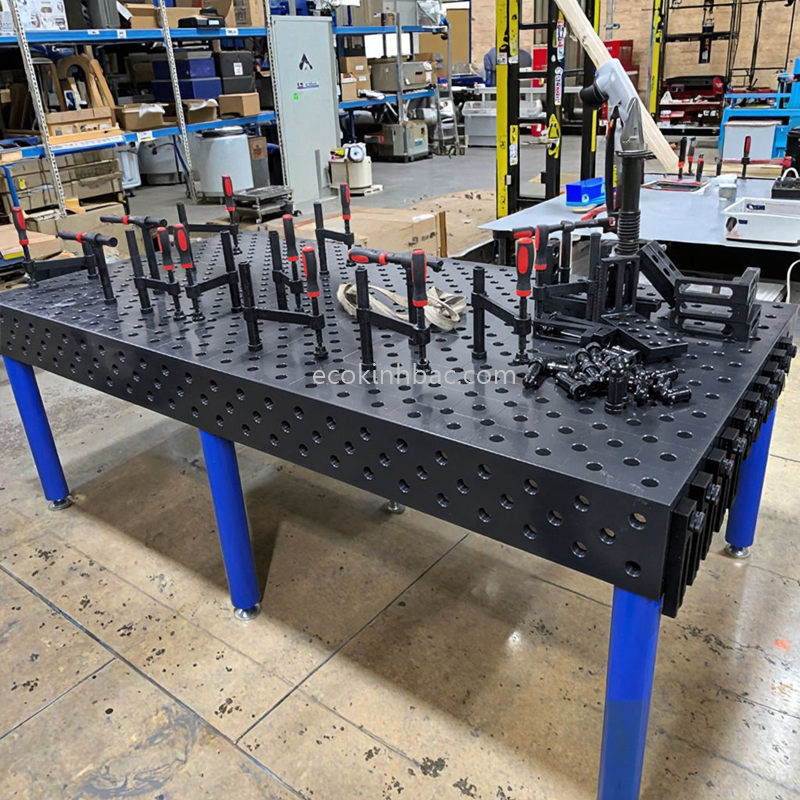

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Đế đỡ góc 30° D28 là giải pháp hữu ích khi cần tạo điểm tựa, hỗ trợ định vị và gá các chi tiết theo góc nghiêng trong quá trình chế tạo.

👉 Liên hệ ECO Kinh Bắc để được tư vấn đế đỡ góc 30° và bộ phụ kiện D28 phù hợp với kích thước, hình dạng sản phẩm và phương án gá thực tế.
