Đế Đỡ Góc 45° Cho Bàn Gá Hàn 3D D28 – Phụ Kiện Định Vị Góc

Đế đỡ góc 45° D28 là gì?

Đế đỡ góc 45° (45° Support Base) là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để tạo điểm tựa và hỗ trợ định vị chi tiết theo góc 45°.

Thay vì phải tự chế một cữ đỡ góc, người dùng có thể sử dụng đế đỡ 45° để nhanh chóng tạo vị trí tựa cố định cho phôi trong quá trình gá và căn chỉnh.

Phụ kiện đặc biệt hữu ích khi gia công các sản phẩm có khung, thanh, hộp hoặc kết cấu cần đặt nghiêng 45° so với mặt bàn gá.

Công dụng của đế đỡ góc 45° trên bàn D28

1. Tạo điểm tựa 45° cho chi tiết

Đế đỡ giúp tạo một bề mặt tựa theo góc xác định, hỗ trợ người thợ đặt chi tiết vào đúng hướng trước khi kẹp và hàn.

Một số ứng dụng thường gặp:

• Gá thanh thép nghiêng 45°.

• Đỡ khung hoặc chi tiết dạng góc.

• Gá các kết cấu có mặt nghiêng.

• Tạo điểm tựa cho chi tiết cần giữ cố định theo phương 45°.

2. Hỗ trợ định vị khi gá hàn

Trong một bộ gá hoàn chỉnh, đế đỡ góc không hoạt động độc lập mà thường kết hợp với chốt định vị, cữ chặn và kẹp nhanh.

Quy trình có thể thực hiện theo:

Đặt đế đỡ → tựa chi tiết → căn chỉnh → chốt định vị → kẹp cố định → hàn.

Cách bố trí này giúp người thợ dễ dàng thay đổi cấu hình gá khi chuyển sang sản phẩm khác.

3. Gá các chi tiết có hình dạng phức tạp

Với các sản phẩm không chỉ nằm trên mặt phẳng, việc tạo thêm các điểm tựa theo góc sẽ giúp mở rộng khả năng sử dụng của bàn gá.

Đế đỡ 45° có thể hỗ trợ gá:

• Khung hộp.

• Kết cấu thép.

• Giá đỡ.

• Cụm chi tiết hàn.

• Chi tiết dạng nghiêng.

• Các bộ phận cần tạo góc trong quá trình lắp ráp.

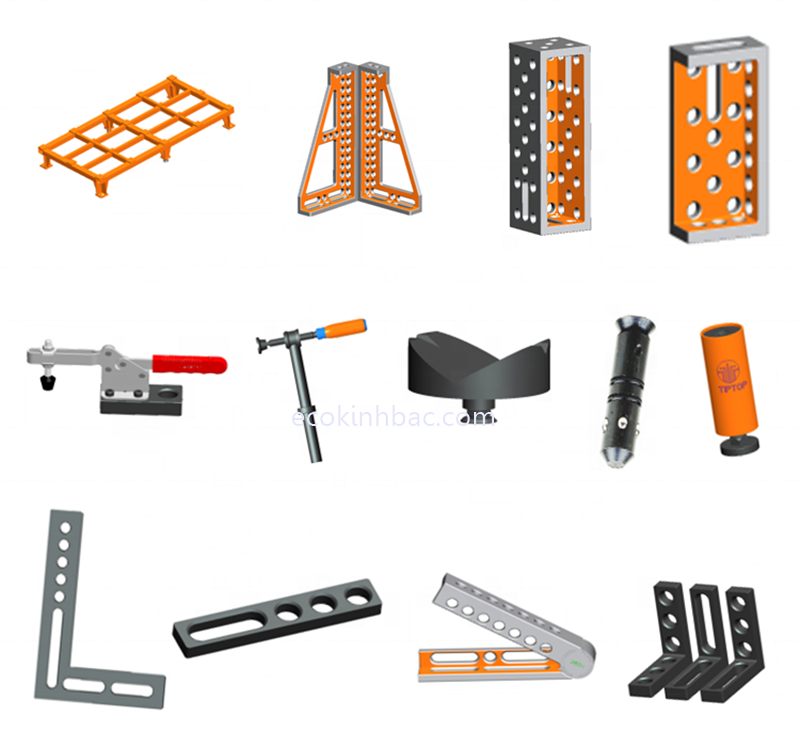

Kết hợp đế đỡ 45° với phụ kiện D28

Để tạo thành một bộ gá hoàn chỉnh, 45° Support Base có thể kết hợp với nhiều phụ kiện bàn gá hàn D28 như:

Nhờ khả năng kết hợp nhiều loại phụ kiện, người dùng có thể xây dựng bộ gá phù hợp với từng sản phẩm thay vì phải chế tạo một bộ gá cố định cho mỗi công việc.

Đế đỡ góc 45° phù hợp với những công việc nào?

Phụ kiện có thể ứng dụng trong:

• Hàn khung thép.

• Gá kết cấu hộp.

• Chế tạo đồ gá và jig.

• Lắp ráp chi tiết cơ khí.

• Gá các chi tiết nghiêng.

• Căn chỉnh kết cấu trước khi hàn.

• Tạo góc 45° trong quá trình gá lắp.

Đặc biệt với những xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn gá D28 và phụ kiện góc 45° giúp việc thay đổi cấu hình đồ gá nhanh và linh hoạt hơn.

Phân biệt đế đỡ góc 45° với cữ đo góc

Hai loại phụ kiện có vai trò khác nhau:

• Đế đỡ góc 45°: tạo điểm tựa và hỗ trợ giữ chi tiết theo góc.

• Cữ đo góc: dùng để kiểm tra hoặc xác định góc.

• Chốt định vị: xác định vị trí.

• Kẹp nhanh: giữ và ép phôi.

Trong thực tế, có thể sử dụng cữ đo góc để kiểm tra, sau đó dùng đế đỡ 45° kết hợp với chốt và kẹp để thiết lập và cố định cấu hình gá.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Đế đỡ góc 45° D28 (45° Support Base) là lựa chọn phù hợp khi cần tạo điểm tựa và hỗ trợ định vị các chi tiết theo góc 45° trên bàn gá.

👉 Liên hệ ECO Kinh Bắc để được tư vấn đế đỡ góc 45° cùng các phụ kiện D28 phù hợp với kích thước, hình dạng và phương án gá thực tế của sản phẩm.
