Đĩa Định Vị Lệch Tâm D16 – Phụ Kiện Bàn Gá Hàn 3D

Đĩa định vị lệch tâm D16 là gì?

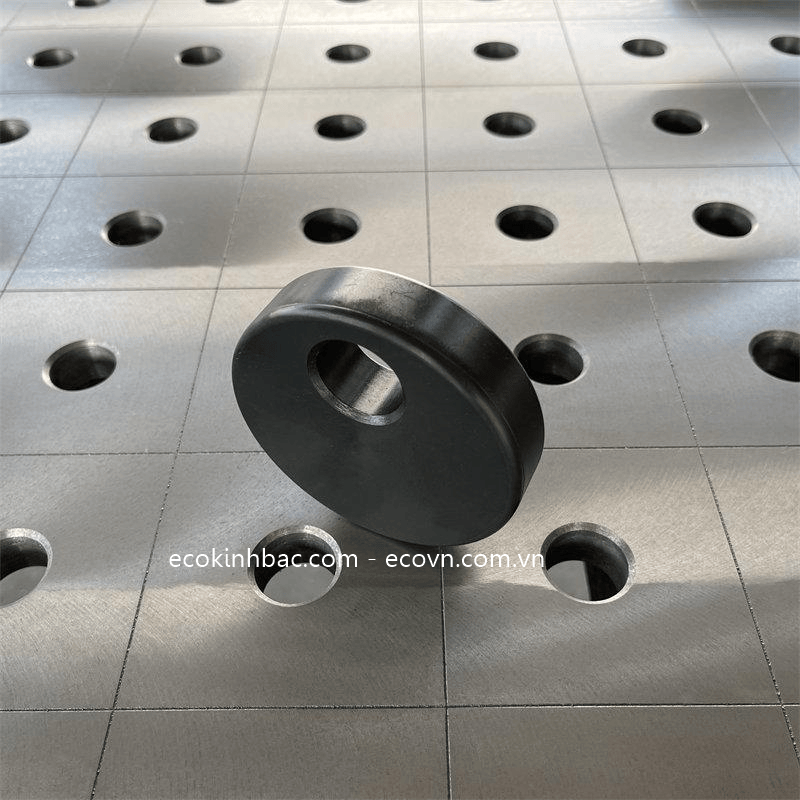

Đĩa định vị lệch tâm D16 (Eccentric Positioning Disc) là phụ kiện được sử dụng trên bàn gá hàn 3D D16 nhằm tạo điểm chặn và hỗ trợ điều chỉnh vị trí của chi tiết trong quá trình gá.

Điểm đặc biệt của đĩa định vị lệch tâm nằm ở trục/vị trí tâm không đồng tâm với biên dạng đĩa. Khi xoay đĩa, vị trí của mép tiếp xúc sẽ thay đổi. Nhờ đó, người dùng có thể tạo ra các vị trí chặn khác nhau mà không cần thay đổi vị trí lắp đặt trên bàn gá.

Đây là một phụ kiện hữu ích khi cần tinh chỉnh khoảng cách, bù sai lệch nhỏ hoặc điều chỉnh vị trí tiếp xúc của chi tiết trong bộ đồ gá.

1. Nguyên lý hoạt động của đĩa định vị lệch tâm

Khác với một chốt định vị thông thường có vị trí tiếp xúc cố định, đĩa lệch tâm thay đổi vị trí tiếp xúc khi xoay.

Có thể hiểu đơn giản:

Lắp đĩa → đặt chi tiết → xoay đĩa → thay đổi vị trí điểm chặn → khóa cố định.

Khi đĩa được xoay quanh tâm lắp đặt, khoảng cách từ tâm đến mép đĩa thay đổi theo hướng tiếp xúc.

Điều này cho phép người dùng tinh chỉnh vị trí của chi tiết trong một phạm vi nhất định.

Lưu ý: Đĩa lệch tâm chủ yếu hỗ trợ định vị và điều chỉnh điểm chặn, không thay thế hoàn toàn cơ cấu kẹp giữ chi tiết.

2. Công dụng của đĩa định vị lệch tâm D16

Điều chỉnh vị trí chặn

Đĩa lệch tâm có thể tạo điểm chặn có vị trí thay đổi. Đây là ưu điểm quan trọng khi khoảng cách giữa cữ và chi tiết cần được điều chỉnh.

Bù sai lệch nhỏ khi gá

Trong quá trình gá, kích thước thực tế của phôi hoặc sai số giữa các chi tiết có thể khiến vị trí tiếp xúc không hoàn toàn giống nhau.

Việc xoay đĩa lệch tâm giúp người dùng tinh chỉnh điểm tiếp xúc mà không cần thay đổi toàn bộ vị trí của phụ kiện.

Tạo điểm tựa cho chi tiết

Mép đĩa có thể đóng vai trò như một điểm tiếp xúc hoặc cữ chặn trong bộ gá.

Hỗ trợ gá nhiều kích thước

Khi một bộ gá cần sử dụng cho các chi tiết có kích thước gần nhau, đĩa lệch tâm giúp mở rộng khả năng điều chỉnh của vị trí chặn.

3. Ứng dụng trên bàn gá hàn 3D D16

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm tùy cấu hình bàn.

Đĩa định vị lệch tâm được lắp vào hệ thống bàn gá và có thể kết hợp với các phụ kiện khác để tạo thành bộ gá hoàn chỉnh.

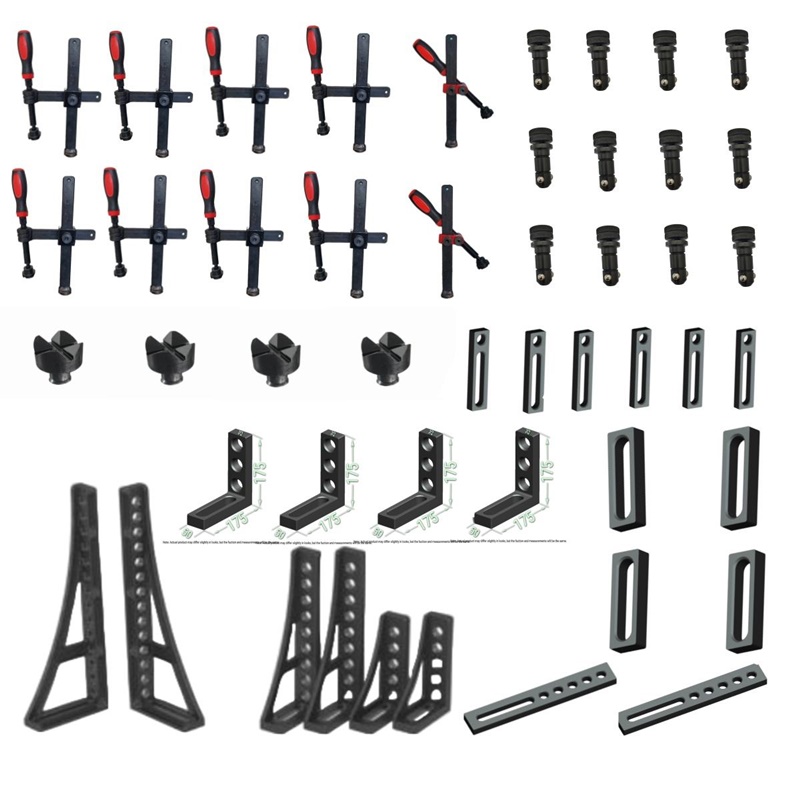

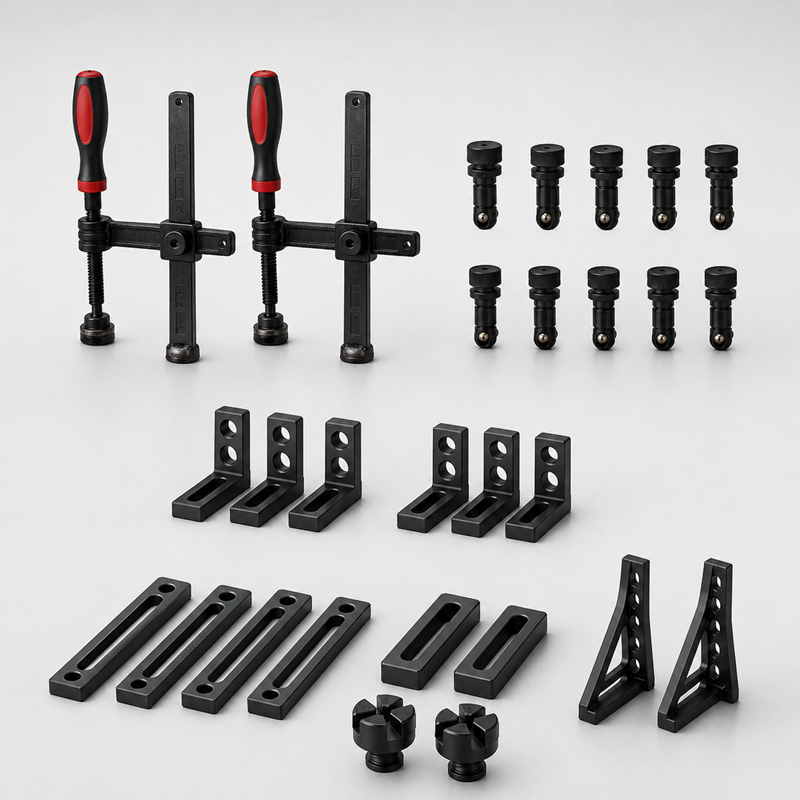

Có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Cữ định vị.

• Giá đỡ khung.

• Block chữ L/U.

• Thước định vị.

• Height Regulator.

• Tấm đệm căn chỉnh.

• V-Block.

• Kẹp nhanh ngang hoặc dọc.

Trong đó, đĩa lệch tâm đảm nhiệm vai trò tinh chỉnh điểm tiếp xúc, còn các phụ kiện khác đảm nhiệm chức năng đỡ, định vị hoặc kẹp giữ.

4. Đĩa lệch tâm khác gì chốt định vị?

Đây là điểm cần phân biệt khi thiết kế đồ gá.

Vì vậy, đĩa lệch tâm đặc biệt có giá trị khi người dùng cần điều chỉnh vị trí của điểm chặn sau khi đã lắp phụ kiện.

5. Ứng dụng thực tế của Eccentric Positioning Disc

Gá khung thép

Đĩa lệch tâm có thể được sử dụng làm điểm chặn để điều chỉnh vị trí của thanh hoặc khung thép.

Gá thép hộp

Khi gá thép hộp, việc điều chỉnh khoảng cách giữa cữ và thành ống có thể cần thiết để phù hợp với kích thước thực tế.

Jig lắp ráp

Trong jig lắp ráp, đĩa lệch tâm hỗ trợ điều chỉnh vị trí tiếp xúc để đưa chi tiết về đúng vị trí trước khi kẹp.

Jig hàn

Có thể sử dụng đĩa cùng các block và chốt định vị để thiết lập vị trí của chi tiết trước khi thực hiện các đường hàn.

Jig kiểm tra

Trong một số bộ gá kiểm tra, đĩa lệch tâm có thể được sử dụng để điều chỉnh điểm tiếp xúc hoặc điểm chặn theo yêu cầu của sản phẩm.

6. Cách sử dụng đĩa định vị lệch tâm D16

Một quy trình cơ bản có thể thực hiện như sau:

Bước 1: Lắp đĩa lệch tâm vào vị trí lỗ D16 phù hợp.

Bước 2: Đặt chi tiết hoặc khung vào các điểm đỡ của bộ gá.

Bước 3: Xoay đĩa để đưa mép đĩa tiếp xúc với vị trí cần chặn.

Bước 4: Điều chỉnh vị trí cho phù hợp với yêu cầu gá.

Bước 5: Khóa đĩa và sử dụng kẹp để giữ chi tiết ổn định.

Cấu hình thực tế cần phụ thuộc vào thiết kế của từng loại đĩa và phương thức khóa của sản phẩm.

7. Ưu điểm của đĩa định vị lệch tâm D16

Sử dụng Eccentric Positioning Disc D16 mang lại một số lợi ích:

• Có thể điều chỉnh vị trí điểm chặn bằng cách xoay.

• Hỗ trợ bù sai lệch nhỏ trong quá trình gá.

• Tăng khả năng điều chỉnh của bộ đồ gá.

• Phù hợp với bàn gá hàn 3D D16.

• Dễ kết hợp với các phụ kiện định vị và kẹp.

• Hữu ích cho jig nhiều kích thước.

• Có thể tháo lắp và tái sử dụng.

• Giúp giảm nhu cầu chế tạo nhiều cữ cố định cho các vị trí gần nhau.

Khi lựa chọn sản phẩm, cần kiểm tra chuẩn D16, kích thước đĩa, vị trí lắp đặt, phạm vi điều chỉnh và phương thức khóa để đảm bảo phù hợp với hệ thống bàn gá.

8. Đĩa định vị lệch tâm D16 tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp hệ thống phụ kiện bàn gá hàn 3D D16/D28 phục vụ hàn kết cấu, gia công cơ khí, jig lắp ráp, jig kiểm tra và đồ gá sản xuất.

Các nhóm phụ kiện gồm:

Đĩa định vị lệch tâm – Chốt định vị – Chốt khóa nhanh – Cữ định vị – Giá đỡ khung – Block – Thước định vị – Height Regulator – Tấm đệm căn chỉnh – V-Block – Kẹp gá.

Nếu khách hàng đang cần thiết kế bộ gá hàn hoặc jig có khả năng điều chỉnh vị trí linh hoạt, có thể cung cấp bản vẽ hoặc hình ảnh chi tiết. ECO Kinh Bắc hỗ trợ tư vấn cách phối hợp đĩa lệch tâm, cữ, chốt và kẹp D16 phù hợp với sản phẩm thực tế.
