Đĩa Định Vị Lệch Tâm D28 – Phụ Kiện Bàn Gá Hàn 3D

Đĩa định vị lệch tâm D28 là gì?

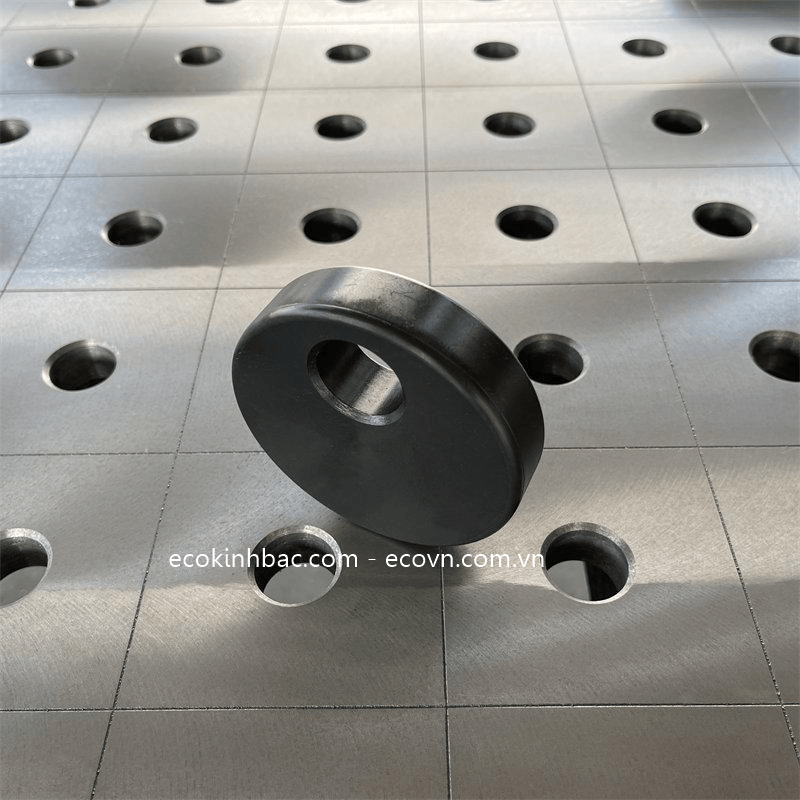

Đĩa định vị lệch tâm D28 là phụ kiện được sử dụng trên bàn gá hàn 3D D28, có thiết kế tâm lỗ định vị lệch so với tâm của đĩa.

Đặc điểm này cho phép người dùng thay đổi vị trí điểm định vị bằng cách xoay đĩa, từ đó tạo thêm các vị trí gá khác nhau mà không nhất thiết phải thay đổi sang một vị trí lỗ khác trên bàn.

Đây là phụ kiện hữu ích khi cần căn chỉnh, điều chỉnh khoảng cách hoặc xử lý những vị trí gá không trùng hoàn toàn với hệ thống lỗ tiêu chuẩn của bàn D28.

Nguyên lý hoạt động của đĩa lệch tâm D28

Khác với chốt định vị thông thường có vị trí cố định, đĩa lệch tâm sử dụng nguyên lý lệch tâm giữa vị trí lỗ định vị và thân đĩa.

Khi lắp đĩa vào hệ thống lỗ D28 và xoay theo các hướng khác nhau, vị trí của điểm định vị sẽ thay đổi theo độ lệch tâm.

Có thể hình dung đơn giản:

Lắp đĩa → xoay đĩa → thay đổi vị trí điểm định vị → đặt chi tiết → căn chỉnh → cố định.

Nhờ đó, người thợ có thêm khả năng điều chỉnh khi khoảng cách hoặc vị trí cần gá không phù hợp hoàn toàn với các lỗ có sẵn trên bàn.

Công dụng của đĩa định vị lệch tâm D28

1. Điều chỉnh vị trí định vị

Đây là chức năng chính của đĩa lệch tâm.

Thay vì chỉ định vị tại một vị trí cố định, người dùng có thể xoay đĩa để thay đổi vị trí điểm tiếp xúc hoặc điểm định vị theo yêu cầu của sản phẩm.

2. Hỗ trợ căn chỉnh chi tiết

Trong quá trình gá hàn, đôi khi vị trí thực tế của chi tiết cần điều chỉnh một khoảng nhỏ so với vị trí dự kiến.

Đĩa lệch tâm giúp tạo thêm khả năng điều chỉnh, hỗ trợ người thợ căn chỉnh chi tiết trước khi kẹp và hàn.

3. Tăng tính linh hoạt cho hệ thống D28

Một trong những ưu điểm của bàn gá hàn 3D là có thể sử dụng nhiều loại phụ kiện khác nhau.

Đĩa định vị lệch tâm bổ sung thêm khả năng điều chỉnh vị trí, đặc biệt hữu ích khi xưởng thường xuyên thay đổi kích thước hoặc cấu hình sản phẩm.

Ứng dụng thực tế

Đĩa định vị lệch tâm D28 có thể được sử dụng trong:

• Gá khung hộp.

• Gá kết cấu thép.

• Định vị thanh và chi tiết cơ khí.

• Căn chỉnh vị trí lỗ hoặc điểm gá.

• Gá các chi tiết cần điều chỉnh vị trí.

• Chế tạo jig hàn.

• Lắp ráp cụm chi tiết.

• Thiết lập đồ gá cho nhiều sản phẩm khác nhau.

Trong thực tế, đĩa lệch tâm đặc biệt hữu ích khi vị trí định vị cần thay đổi nhưng không muốn thay đổi toàn bộ cấu hình đồ gá.

Kết hợp đĩa lệch tâm với phụ kiện D28

Đĩa định vị lệch tâm có thể kết hợp với nhiều phụ kiện trên bàn gá hàn 3D D28:

Đĩa lệch tâm + chốt định vị: tạo điểm định vị có khả năng điều chỉnh vị trí.

Đĩa lệch tâm + cữ chặn: hỗ trợ tạo điểm giới hạn có thể điều chỉnh.

Đĩa lệch tâm + kẹp nhanh: sau khi căn chỉnh, kẹp nhanh giữ phôi trong quá trình hàn.

Đĩa lệch tâm + thước định vị: hỗ trợ thiết lập và kiểm soát khoảng cách giữa các điểm gá.

Đĩa lệch tâm + khối V: phù hợp khi cần kết hợp điều chỉnh vị trí với việc tựa các chi tiết dạng tròn, ống hoặc thanh.

Nhờ kết hợp nhiều phụ kiện, người dùng có thể xây dựng một bộ gá phù hợp với từng loại sản phẩm.

Khi nào nên sử dụng đĩa định vị lệch tâm?

Phụ kiện này phù hợp khi:

• Vị trí định vị không trùng chính xác với vị trí lỗ mong muốn.

• Cần điều chỉnh vị trí của điểm tựa hoặc điểm định vị.

• Một bộ gá phải sử dụng cho nhiều sản phẩm.

• Cần thay đổi nhanh cấu hình gá.

• Muốn tận dụng hệ thống lỗ D28 để tạo nhiều phương án gá khác nhau.

Khi sử dụng, cần lựa chọn vị trí lắp và hướng xoay phù hợp với hình dạng chi tiết cũng như phương án định vị tổng thể.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Đĩa định vị lệch tâm D28 là giải pháp hỗ trợ điều chỉnh vị trí định vị, giúp người dùng linh hoạt hơn khi thiết lập đồ gá cho các sản phẩm có kích thước và hình dạng khác nhau.

👉 Liên hệ ECO Kinh Bắc để được tư vấn đĩa lệch tâm và các phụ kiện D28 phù hợp với kích thước chi tiết, vị trí định vị và phương án gá thực tế.
